Assegnazione Strip

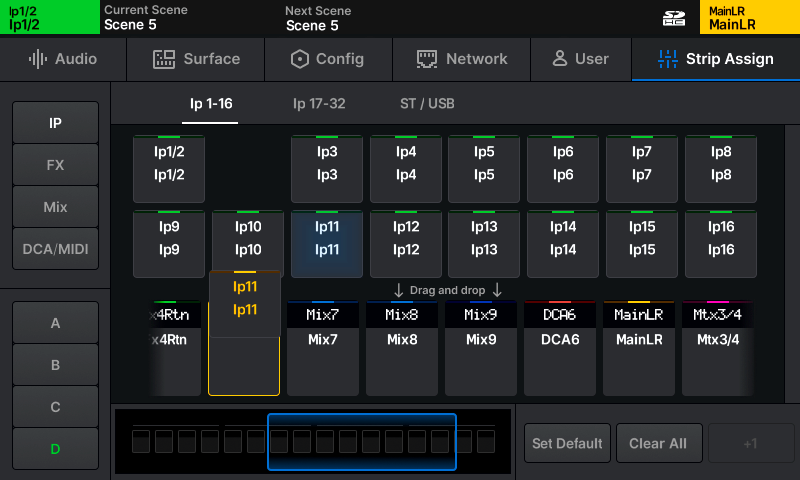

|| SETUP | Assegnazione Strip

Tutte le strisce fader del Qu sono liberamente assegnabili su 4 livelli.

• I canali Qu sono visualizzati nella metà superiore dello schermo. Visualizza diversi tipi di canali toccando i pulsanti a sinistra e usa le schede in alto per vedere tutti i canali disponibili.
• Le strisce fader sono visualizzate nella metà inferiore dello schermo. Seleziona i livelli toccando i pulsanti a sinistra o cambiando i livelli sulla superficie, quindi tocca e trascina a sinistra o a destra oppure usa il cursore di navigazione blu per visualizzare tutti gli slot disponibili per le strisce fader.
• Per assegnare i canali alle strisce fader, toccali e trascinali dalla fila superiore a una striscia fader nella fila inferiore.
• Per spostare i canali a sinistra o a destra, tocca e tieni premuto per un secondo per ‘prenderli’ di nuovo.
• Per rimuovere le assegnazioni, tocca e trascina i canali fuori dalla striscia fader in basso verso la parte superiore dello schermo.
• Usa i pulsanti Imposta Default o Pulisci Tutto per sostituire o cancellare tutte le strisce nel livello corrente.
• Usa il pulsante +1 per assegnare il canale logico successivo alla striscia successiva.

ⓘ I canali di ritorno FX possono essere assegnati alle strisce fader ma non saranno visibili a meno che non siano instradati dall’uscita del motore FX (cioè impostati come Mix -> Return sul pannello posteriore).

Configurazione Mixer

Ingresso Stereo

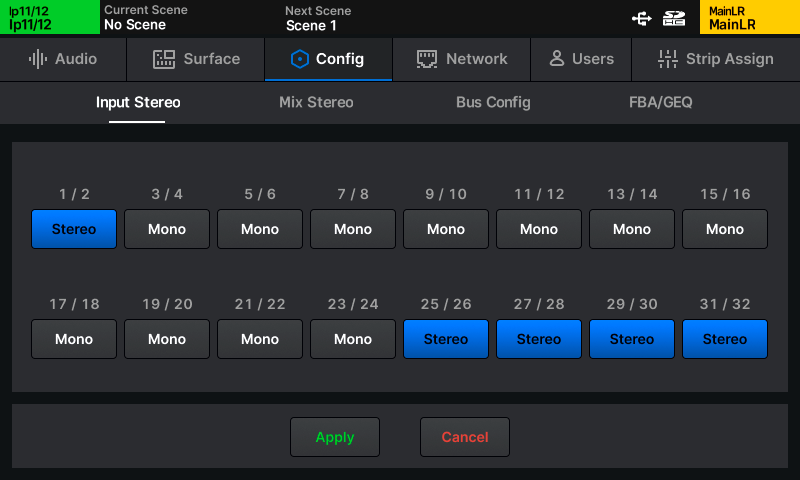

|| SETUP | Config | Ingresso Stereo

Per utilizzare i canali di ingresso come canali stereo in tutto il mixer, devono prima essere commutati in modalità stereo.

• Le coppie dispari/pari di canali di ingresso possono essere commutate tra modalità mono e stereo toccando il pulsante Mono/Stereo.
• Tocca il pulsante Applica per applicare le modifiche.
• Tocca il pulsante Annulla per annullare le modifiche e visualizzare nuovamente lo stato corrente.

ⓘ Per impostazione predefinita, le modifiche allo stato mono/stereo di Ingresso e Mix al richiamo della scena sono bloccate dai Filtri Globali.

Mix Stereo

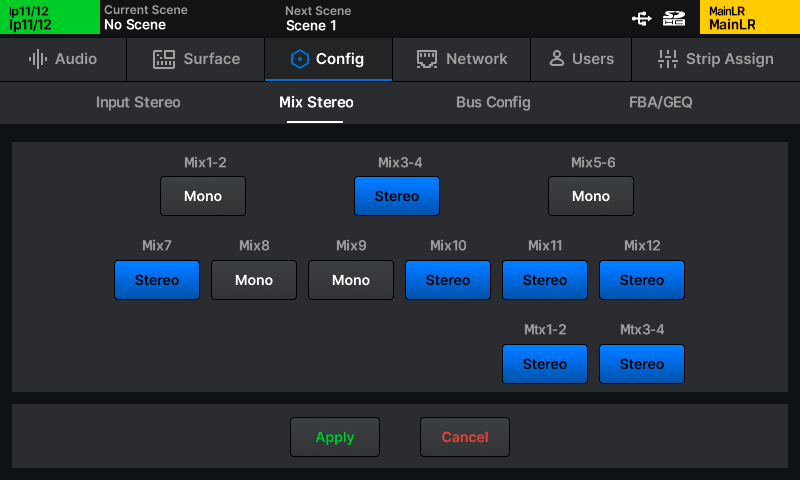

|| SETUP | Config | Mix Stereo

I Mix 1-6 sono mono e possono essere accoppiati per creare fino a 3 mix stereo.

I Mix 7-12 possono essere usati come canali mono o stereo in tutto il mixer.

I mix Matrix (Mtx) sono mono e possono essere accoppiati per creare 1 o 2 mix matrix stereo.

Quando impostati su stereo, i segnali inviati dai canali di ingresso mono possono essere panoramizzati e i segnali stereo sono trasmessi in stereo con controllo del bilanciamento. Quando i mix sono impostati su mono, i segnali stereo di ingresso e di gruppo sono sommati.

• Qualsiasi mix o coppia di mix può essere commutata tra modalità mono e stereo toccando il pulsante Mono/Stereo.
• Tocca il pulsante Applica per applicare le modifiche.
• Tocca il pulsante Annulla per annullare le modifiche e visualizzare lo stato corrente.

ⓘ Per impostazione predefinita, le modifiche allo stato mono/stereo di Ingresso e Mix al richiamo della scena sono bloccate dai Filtri Globali.

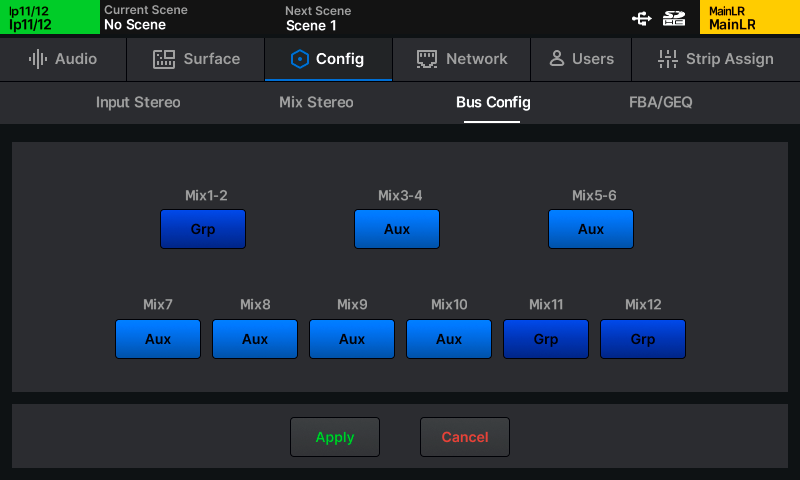

Bus Configurazione

|| SETUP | Config | Configurazione Bus

I 12 mix possono essere commutati tra modalità gruppo e ausiliaria nella scheda Config Bus.

• Qualsiasi mix o coppia di mix può essere commutata tra modalità Aux e Gruppo toccando il pulsante Grp/Aux.
• Tocca il pulsante Applica per applicare le modifiche.
• Tocca il pulsante Annulla per annullare le modifiche e visualizzare lo stato corrente.

ⓘ I Mix 1-6 devono essere commutati in coppie per permettere anche la commutazione tra mono e stereo.

ⓘ I tasti mix per gli aux si illuminano di blu quando attivi, e i tasti mix per i gruppi si illuminano di magenta.

FBA/GEQ

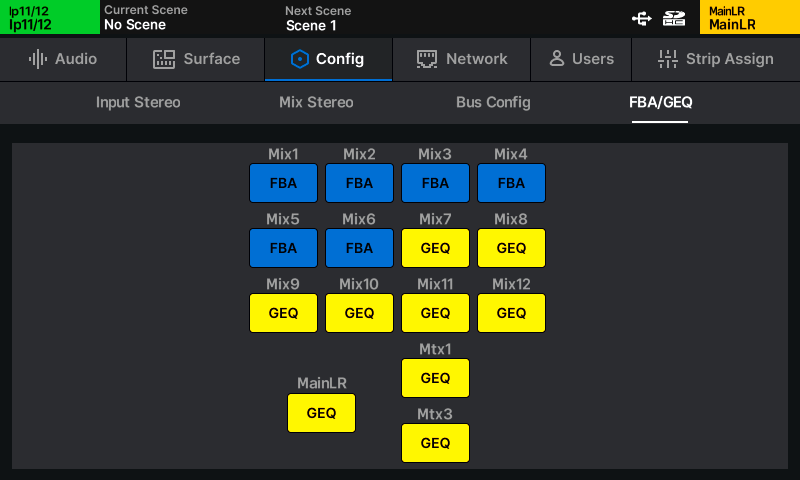

|| SETUP | Config | FBA/GEQ

La scheda FBA/GEQ mostra se ogni mix sta usando il Feedback Assistant o l’EQ grafico (GEQ).

• Tocca qualsiasi pulsante FBA/GEQ per passare tra l’uso del FBA o del GEQ.
• Passare a FBA richiama il FBA predefinito/reset.
• Passare a GEQ richiama un GEQ Constant-Q piatto/reset.

ⓘ Nota che passare da FBA a GEQ potrebbe causare feedback istantaneo se sono stati applicati filtri FBA!

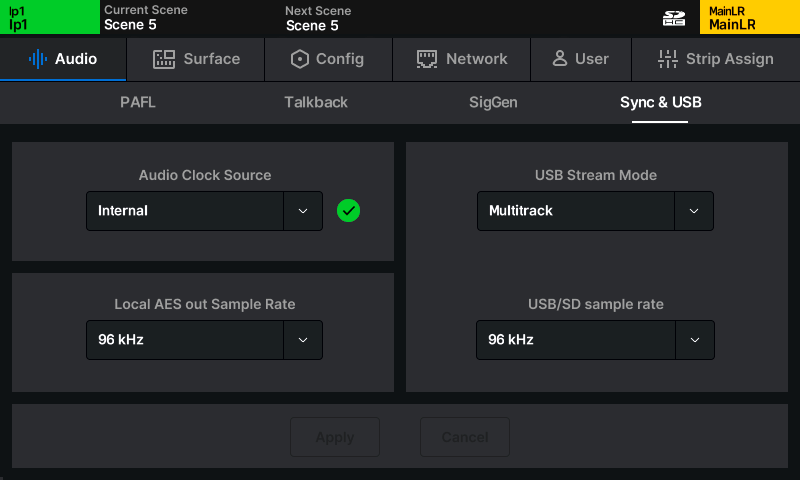

Sincronizzazione Clock Audio e opzioni Digitali I/O

|| SETUP | Audio | Sync & USB

Sorgente Clock Audio

• Tocca il valore Sorgente Clock Audio per selezionare una sorgente.

Interno - Sincronizza con il clock audio interno.

SLink - Sincronizza con un segnale di clock digitale ricevuto dalla porta SLink.

Dante - Sincronizza con il modulo Dante (Qu-5D, Qu-6D e Qu-7D solo)

• Tocca il pulsante Applica per applicare le modifiche.

Quando sincronizzato con successo, un segno di spunta verde sarà mostrato a destra della selezione della sorgente. Quando non viene ricevuto un clock adatto, una croce rossa è mostrata a destra della selezione della sorgente, e il Qu tornerà a utilizzare il clock audio interno.

• Quando si usa il Qu come sistema autonomo con o senza unità di espansione, dovrebbe essere selezionato Interno come sorgente clock.
• Quando si collega a un altro sistema o a una rete Dante, dovrebbe essere determinata una singola sorgente clock e tutti gli altri dispositivi dovrebbero essere sincronizzati a essa, direttamente o tramite dispositivi a cascata.

ⓘ Il Qu funzionerà sempre internamente a 96kHz, anche se la sorgente clock a cui è sincronizzato funziona a 48kHz.

ⓘ I problemi di clock possono causare clic udibili e scoppiettii nell’audio.

Frequenza di Campionamento Uscita AES Locale

La frequenza di campionamento dell’uscita digitale AES può essere modificata se necessario.

• Tocca il valore della frequenza di campionamento attuale, quindi seleziona un’opzione.

Frequenza di Campionamento Uscita AES - 44,1kHz, 48kHz, 88,2kHz, 96kHz

• Tocca il pulsante Applica per applicare le modifiche.

Modalità Stream USB

Seleziona tra uscita Stereo o Multitraccia per la connessione USB-C. Quando impostato su Stereo, vengono usate solo le prese di ingresso e uscita USB 1&2, raccomandato per registrazioni e riproduzioni semplici o per lo streaming o la registrazione con dispositivi mobili che non supportano audio multicanale.

Imposta su Multitraccia per registrazioni multicanale da e verso un DAW.

Frequenza di Campionamento USB

La frequenza di campionamento si applica sia a USB-C che a Qu Drive (USB-A e scheda SD) e può essere commutata tra 96kHz (nessuna conversione di frequenza di campionamento) e 48kHz (conversione di frequenza di campionamento abilitata).

La conversione avviene tra il core e la connessione USB-C o Qu Drive quindi il Qu continuerà a eseguire tutta la elaborazione a 96kHz indipendentemente dalla modalità selezionata.

ⓘ Selezionare la modalità 48kHz permette la registrazione e riproduzione fino a 32 canali su e da Qu Drive. Per maggiori informazioni, vedere la sezione Registrazione/Riproduzione Multitraccia Qu Drive di questa guida.

PAFL

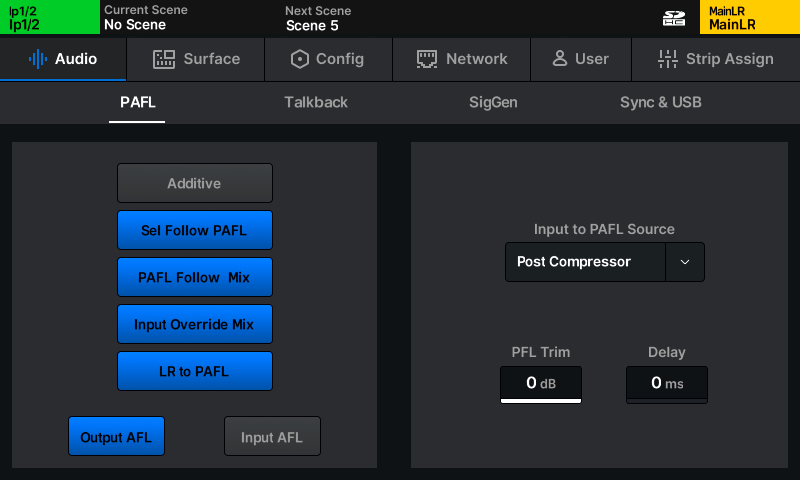

|| SETUP | Audio | PAFL

Le impostazioni Pre/After Fade Listen influenzano il comportamento del bus PAFL che è instradato all’uscita cuffie del Qu e visualizzato sul misuratore LED a 12 segmenti.

• Tocca qualsiasi pulsante a sinistra dello schermo per attivare o disattivare un’opzione.

Additivo - Permette a più strisce canale di essere instradate contemporaneamente al bus PAFL.

Sel Follow PAFL - Premendo un tasto PAFL si seleziona anche (SEL) un canale.

PAFL Follow Mix - Quando PAFL è attivo sulla striscia canale mix, il canale mix instradato a PAFL seguirà la selezione mix.

Input Override Mix - Premendo il tasto PAFL di un canale di ingresso si disassegnano tutti i canali mix dal bus PAFL. Disassegnare tutti i canali di ingresso dal bus PAFL quindi riassegna i mix precedentemente assegnati.

LR to PAFL - Quando nessun altro instradamento PAFL è attivo, il mix principale LR è instradato al bus PAFL.

Output AFL – Il livello dei canali di uscita instradati al bus PAFL è post-fader.

Input AFL – Il livello dei canali di ingresso instradati al bus PAFL è post-fader.

ⓘ Pre e Post fade (Pre e After Fade) descrive se il livello del segnale è influenzato dal livello di invio al mix principale LR (canali ingresso e gruppi) o dal fader di uscita del mix principale (tutti gli altri mix). Non cambia il punto di monitoraggio nel percorso del segnale.

Punto di Sorgente Input per PAFL – Seleziona da dove in un canale di ingresso proviene il segnale PAFL.

Post Preamp - Il segnale è influenzato solo da preamplificatore, trim e polarità

Post PEQ - Include anche DEEP Preamp, HPF, Gate, Insert e PEQ

Post Compressore - Include anche il Compressore

Post Delay/AMM - Include anche Delay Canale e AMM

ⓘ Nota che l’impostazione Post Preamp non include la elaborazione DEEP Preamp.

ⓘ Questa impostazione determina il comportamento del misuratore LED a 12 segmenti quando un ingresso è monitorato. Può essere diversa dalla misurazione cromatica del canale a seconda dell’impostazione Sorgente Misurazione Input.

PFL Trim – Attenua il livello del segnale PFL instradato al bus PAFL. Non influenza AFL.

Delay – Il ritardo PAFL può essere usato per allineare il bus PAFL quando, in un ambiente live, il suono naturalmente ritardato da un sistema audio può essere udito contemporaneamente al segnale altrimenti istantaneo inviato a cuffie o monitor, causando problemi di fase o un ritardo udibile.

Talkback

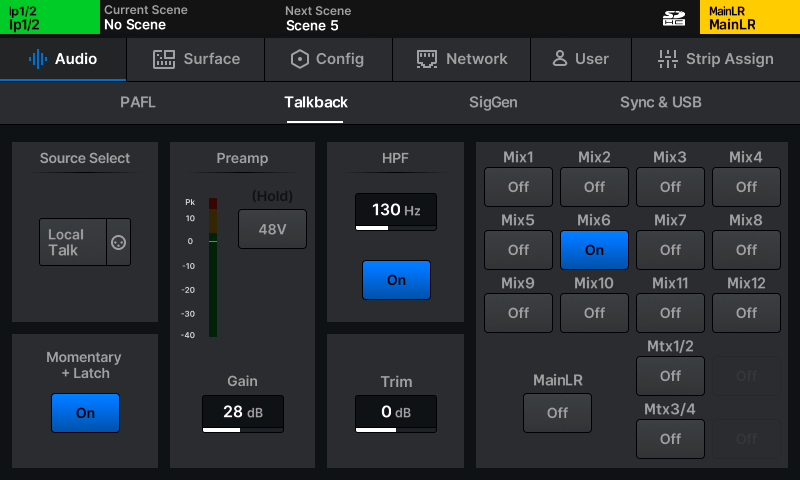

|| SETUP | Audio | Talkback

Il talkback permette all’ingegnere di ‘parlare indietro’ al palco o agli artisti. Quando il tasto Talk è premuto sulla superficie del mixer, la sorgente talkback è instradata a tutti i mix assegnati.

• Le impostazioni di sorgente, preamplificatore e trim sono le stesse usate nella schermata PROCESSING > Sorgente e possono essere regolate nello stesso modo.
• Analogamente, HPF funziona allo stesso modo di qualsiasi canale di ingresso come trovato nella schermata PROCESSING > EQ.
• Tocca qualsiasi pulsante di assegnazione mix per attivare o disattivare il feed talkback per quel mix.

Momentaneo + Blocco - Quando questa modalità è attiva, una rapida pressione singola del tasto Talk attiva o disattiva il talkback, anche se il tasto continuerà a funzionare come in modalità momentanea se tenuto premuto.

ⓘ Nota che la presa Talkbk locale può essere usata come ingresso extra. Quando Talkbk è assegnato a un canale di ingresso, cambiare le impostazioni del preamplificatore nella schermata PROCESSING > Sorgente per quel canale cambierà anche le impostazioni nella configurazione Talkback e viceversa. La stessa logica si applica quando una sorgente diversa dalla presa locale Talkbk è assegnata come sorgente Talkback. Tuttavia, l’HPF e il Trim sono indipendenti.

ⓘ L’uscita talkback può anche essere instradata a qualsiasi uscita dalla schermata I/O e appare nelle opzioni sorgente Monitor Out. Questa uscita rispetta l’interruttore Talk ed è utile per un altoparlante talkback dedicato o quando si usa un sistema ME.

ⓘ Il talkback ha priorità sul SigGen quando entrambi sono instradati a un Mix.

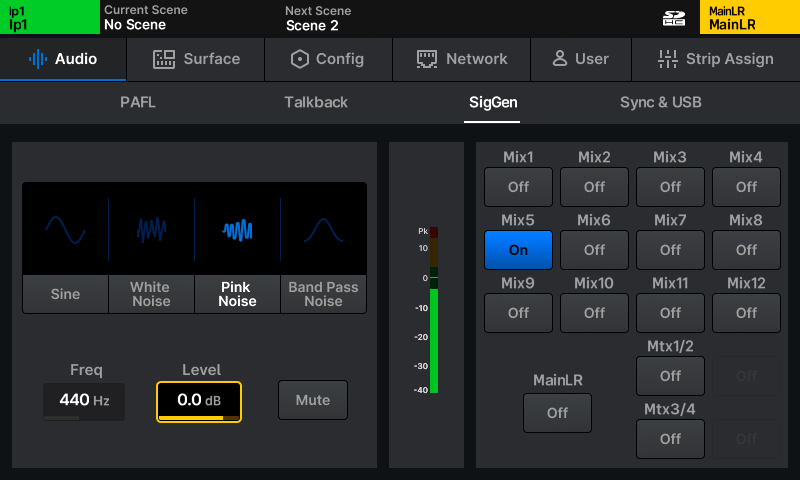

Generatore di Segnale

|| SETUP | Audio | SigGen

Il generatore di segnale può essere usato per inviare un segnale a un mix per la configurazione del livello, o può essere usato insieme a un RTA e un microfono di misura per controllare la risposta in frequenza di un sistema.

Il generatore di segnale può anche essere usato da qualsiasi canale di ingresso ed è disponibile come opzione nella selezione della sorgente di ingresso.

Tipo di Segnale – Seleziona Sine, Rumore Bianco, Rumore Rosa o Rumore a banda passante.

Freq – Regola la frequenza di un’onda sinusoidale o la frequenza centrale del filtro a banda passante.

Livello – Regola il livello del segnale, prima che venga inviato a un canale.

Muto - Muta o disattiva completamente il segnale.

• Tocca qualsiasi pulsante di assegnazione mix a destra dello schermo per assegnare o disassegnare il generatore di segnale a un mix.

ⓘ Il talkback ha priorità sul SigGen quando entrambi sono instradati a un Mix.

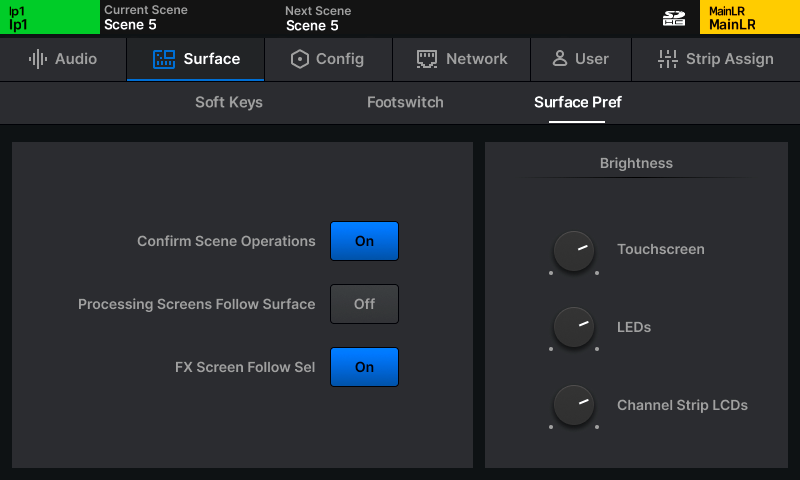

Preferenze Superficie

|| SETUP | Surface | Preferenze Superficie

ⓘ Questa schermata può essere anche raggiunta premendo il pulsante Luminosità nella pagina Home.

Conferma Operazioni Scene - Abilita popup di conferma quando si eseguono operazioni di sovrascrittura, richiamo o cancellazione della scena.

Schermate di Elaborazione Seguono Superficie – Quando si effettuano regolazioni ai controlli della superficie, la schermata PROCESSING salterà a quel blocco di elaborazione.

Schermata FX Segue Selezione - L’unità FX selezionata nella schermata FX seguirà la selezione dei canali di invio e ritorno FX, così come qualsiasi canale in cui è stata inserita un’unità FX.

Touchscreen – La luminosità dello schermo principale.

LED – La luminosità di tutti i LED della superficie inclusi tasti, misurazione canale e PAFL.

LCD Strisce Canale – La luminosità della retroilluminazione del display LCD delle strisce canale.

Tasti Soft/Pedale

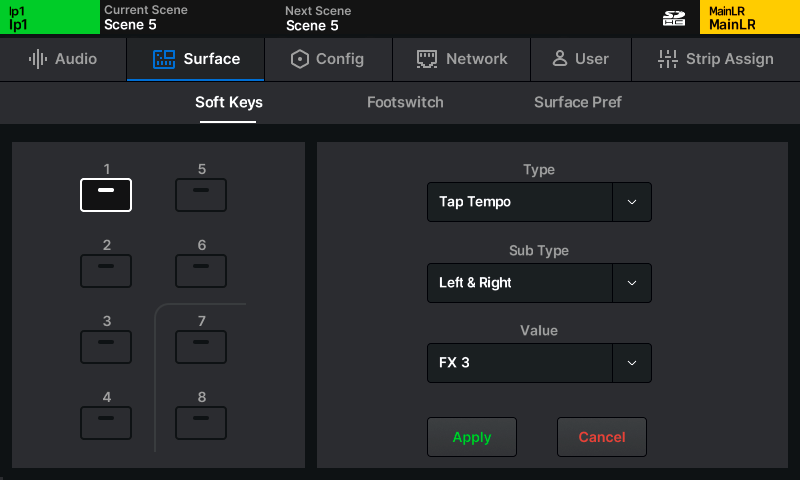

Tasti Soft

|| SETUP | Surface | Tasti Soft

I Tasti Soft permettono di personalizzare i controlli della superficie del Qu.

Per cambiare la funzione di un Tasto Soft:

1. Tocca un pulsante Tasto Soft numerato sul lato sinistro, corrispondenti alle etichette sulla superficie del Qu.
2. Tocca Tipo e seleziona un tipo.
3. Tocca Sottotipo (dove disponibile) e seleziona un sottotipo.
4. Tocca Valore (dove disponibile) e seleziona un’opzione.
5. Tocca il pulsante Applica o Annulla per applicare o ignorare le modifiche.

I Tasti Soft si illuminano con colori diversi a seconda della funzione. Quando assegnati a un Tap Tempo, lampeggiano per mostrare il tempo corrente.

I Tasti Soft possono avere funzioni diverse assegnate per ogni scena, anche se per impostazione predefinita qualsiasi modifica è bloccata dal Filtro Globale Tasti Soft.

ⓘ Premi e tieni premuto il tasto View sulla superficie per visualizzare le assegnazioni correnti dei Tasti Soft sul touchscreen.

Pedale

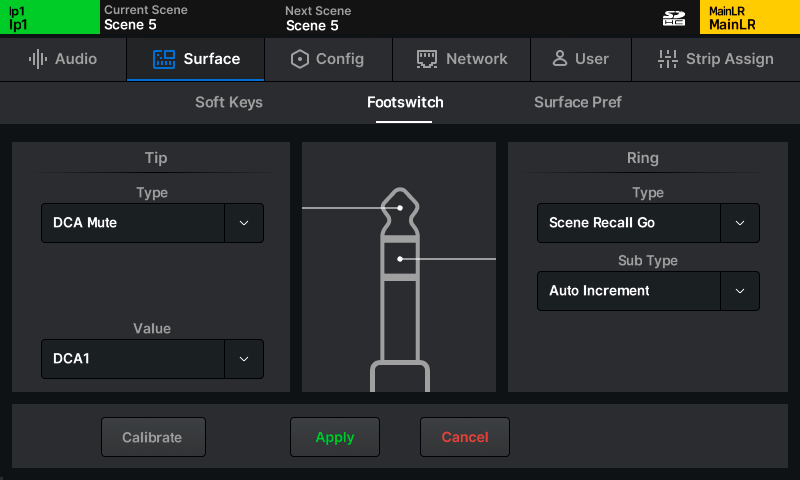

|| SETUP | Surface | Pedale

Può essere usato un singolo pedale con connessione TS (Tip, Sleeve) o un pedale doppio con connessione TRS (Tip, Ring, Sleeve) con il Qu.

Ogni interruttore può essere impostato indipendentemente per funzionamento a Blocco, Momentaneo o Blocco Soft (momentaneo che agisce come bloccante).

Calibra – Segui i passaggi per configurare un pedale collegato.

Tip/Ring – Assegna la funzione da eseguire per ogni pedale. Se si usa un singolo pedale TS, assegna solo Tip.

Una volta selezionate le funzioni, premi il pulsante Applica per applicare le modifiche o premi il pulsante Annulla per cancellare le modifiche e visualizzare nuovamente le assegnazioni correnti.

Possibili assegnazioni Tasti Soft / Pedale

Utenti

Oltre all’utente Admin, il Qu può avere altri 10 utenti, ciascuno con password, permessi, accesso alle scene e una scena utente individuale (richiamata al login).

Questi utenti possono accedere sia sul Qu stesso sia con qualsiasi client connesso al Qu da remoto, come le app remote Qu-MixPad e Qu4You. Ciò significa che più utenti possono essere connessi su dispositivi diversi contemporaneamente.

Utenti

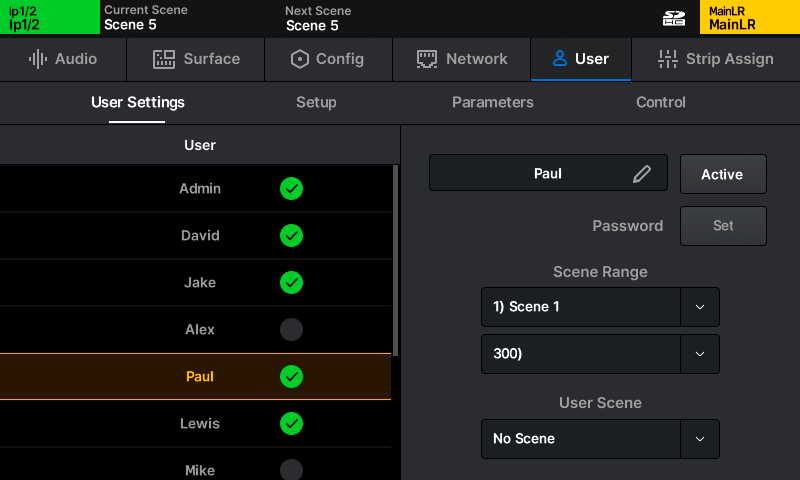

|| SETUP | Utenti | Impostazioni Utente

ⓘ La configurazione utenti e i permessi possono essere gestiti solo quando si è connessi come Admin.

ⓘ L’utente Admin è sempre attivo e ha accesso illimitato a tutte le impostazioni del Qu.

Per modificare le impostazioni e i permessi di un utente, seleziona prima un utente dalla lista a sinistra. Ora stai facendo modifiche solo per questo utente, quindi la lista utenti è visibile in tutte le schede, permettendoti di confrontare rapidamente gli utenti e cambiare permessi in qualsiasi momento.

Impostazioni Utente

Nome utente - Tocca la casella di testo del nome utente per cambiarlo.

Attivo/Inattivo – Gli utenti inattivi non possono accedere, ma tutte le impostazioni e i permessi rimangono memorizzati.

Imposta Password - Imposta o cambia la password per l’utente. Questa password è usata sia per il login sia per bloccare la consolle dalla schermata Home.

ⓘ Per rimuovere una password, basta impostare una password vuota per l’utente.

Intervallo Scene - Seleziona un intervallo di scene a cui l’utente ha accesso (l’intervallo predefinito è tutte le 300 scene).

Scene Utente - Seleziona una scena da caricare quando questo utente effettua il login.

Libreria Permessi Utente

Con uno dei dieci utenti selezionato, premendo il tasto LIBRARY verrà visualizzata la libreria dei permessi utente. Sono inclusi preset di fabbrica come punti di partenza e per configurazioni rapide, ma puoi anche salvare e richiamare preset utente.

• Seleziona un preset e tocca Richiama per applicare le impostazioni di permesso all’utente selezionato.
• Tocca Utente per accedere alla libreria utente dove puoi gestire i tuoi preset.

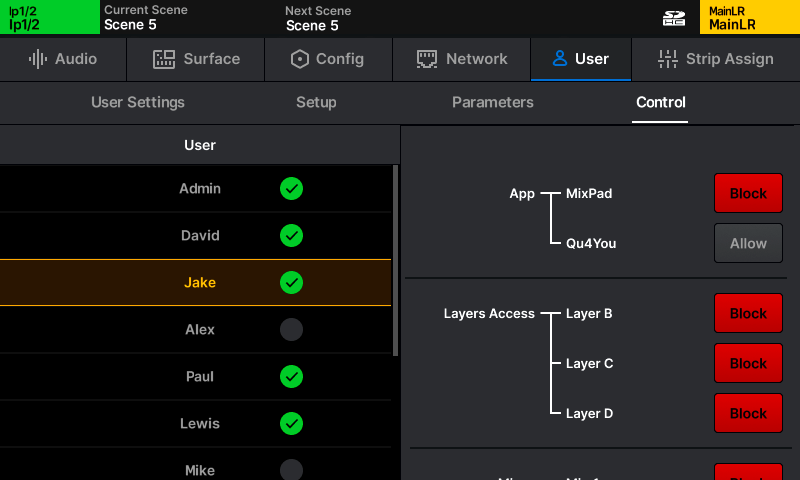

Permessi Utente

|| SETUP | Utenti | Controllo

Toccando le schede Setup, Parameters o Control verranno visualizzate liste di parametri e funzioni che possono essere impostate su Permetti o Blocca per ogni utente.

• Tocca il pulsante Permetti/Blocca a destra per alternare il permesso.

Permessi Utente Disponibili

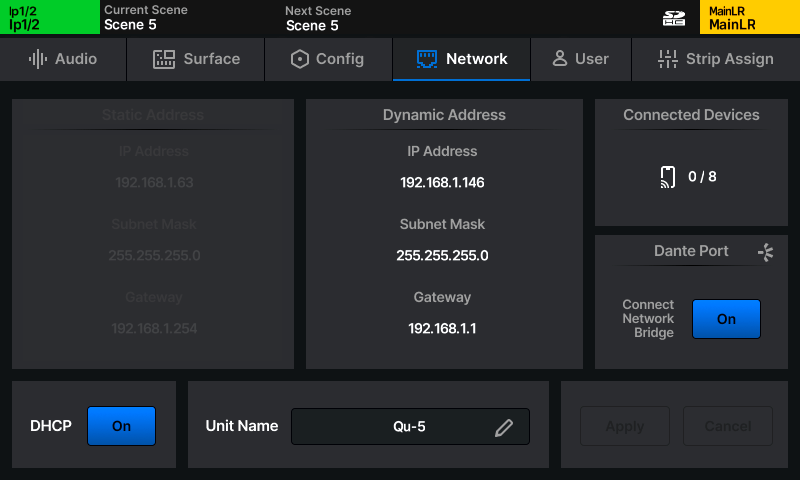

Rete

|| SETUP | Rete

Per l’uso con qualsiasi controllo su Ethernet, come il controllo remoto tramite app o l’uso con MIDI su TCP/IP, il Qu deve essere connesso come dispositivo a una rete tramite la porta Rete.

ⓘ Quando si usa un router wireless o un punto di accesso, assicurarsi di collegare la porta Rete del Qu a una porta LAN disponibile. Il LED Lnk della porta rete sul Qu si illuminerà per mostrare l’attività di rete.

Con le impostazioni predefinite, il Qu si connetterà automaticamente a qualsiasi rete che usa DHCP per assegnare indirizzi IP e sarà visibile da qualsiasi app in esecuzione su dispositivi connessi alla stessa rete e nello stesso sottodominio.

In alcune situazioni, è necessario o preferibile usare un indirizzo IP statico. Non è raccomandato usare le impostazioni statiche a meno che non si comprenda appieno la rete a cui ci si connette.

DHCP - Attiva o disattiva la modalità DHCP. I valori dell’indirizzo dinamico sono mostrati quando DHCP è abilitato e il Qu ha ricevuto un indirizzo. Se un indirizzo non viene assegnato tramite DHCP, il Qu si assegnerà automaticamente un indirizzo. In questo caso, sarà mostrato un asterisco (‘*’).

Indirizzo Statico - Può essere impostato se la modalità DHCP è disattivata. Tocca uno qualsiasi dei valori di rete statici per inserire nuovi valori.

Nome Unità - Cambia il nome del Qu come visto dagli altri dispositivi sulla rete incluse le app.

Dispositivi Connessi – Mostra il numero di istanze app attualmente connesse al mixer. Possono essere connesse fino a 8 istanze contemporaneamente, con un massimo di due di queste essendo Qu-MixPad.

• Tocca il pulsante Applica o Annulla per applicare o ignorare le modifiche.

Dante (Qu-5D, Qu-6D, Qu-7D solo)

La porta Dante sul Qu-5D, Qu-6D e Qu-7D fornisce una connessione 16x16 canali a una rete Dante che funziona a 96kHz o 48kHz. Questa può essere usata per inviare audio tra il Qu e qualsiasi altra apparecchiatura abilitata Dante.

Visita il sito Audinate (www.audinate.com) per saperne di più su Dante e per scaricare software incluso il Dante Controller, necessario per la configurazione e il patching tra dispositivi Dante su una rete.

Clock/Sincronizzazione

Dovrebbe esserci un solo clock leader in un sistema multi dispositivo che condivide audio. La porta/modulo Dante dovrebbe essere considerata come un dispositivo separato dal core Qu per quanto riguarda clock/sincronizzazione e patching. Ciò significa che ci sono due opzioni riguardo alla configurazione della sorgente clock:

Qu come clock leader – Imposta la Sorgente Clock Audio del Qu su Interno, attiva ‘Abilita Sincronizzazione Esterna’ per il dispositivo usando Dante Controller.

Dante come clock leader – Imposta la Sorgente Clock Audio del Qu su Dante. Poi usando Dante Controller, disattiva ‘Abilita Sincronizzazione Esterna’ per il dispositivo e lascia che la rete Dante selezioni automaticamente un leader o ne scelga uno preferito.

Patching

Quando si effettuano patch da/a prese Dante nel sistema, si sta effettuando il patching tra il core Qu e il modulo/porta Dante. Successivamente, bisogna usare Dante Controller per effettuare ulteriori patch tra il modulo e qualsiasi altro modulo o dispositivo Dante sulla rete.

Bridge Rete di Controllo

Sul Qu-5D, Qu-6D e Qu-7D, la schermata Rete contiene anche l’interruttore Bridge Rete di Controllo.

Quando il Bridge Rete di Controllo è attivo, la porta Dante è internamente connessa (bridged) alla porta Rete del Qu. Ciò permette a un computer connesso alla rete Dante di controllare anche il Qu usando app remote o MIDI su TCP/IP, o a un computer connesso alla porta Rete del Qu di eseguire Dante Controller e regolare patching o impostazioni del dispositivo.

ⓘ Il Bridge Rete di Controllo è solo per messaggi di controllo, la porta Rete del Qu non può essere usata per connessioni audio.
