Instradamento degli ingressi

Ognuno dei 32 canali mono/collegabili di elaborazione degli ingressi del Qu può essere alimentato da uno qualsiasi dei connettori di ingresso disponibili. Questo include tutti i connettori Locali, Remoti e Digitali e il Generatore di Segnale.

Ogni canale può essere alimentato da un solo connettore, ma è possibile instradare un singolo connettore di ingresso a più canali di elaborazione ingresso. Nota che i controlli preamplificatore del connettore (guadagno preamplificatore, 48V e Pad) saranno condivisi quando si instrada lo stesso connettore a più canali poiché questi ‘appartengono’ al connettore, mentre tutti i livelli di elaborazione e di invio sono indipendenti perché ‘appartengono’ al canale.

Dalla schermata PROCESSING > Input > Source

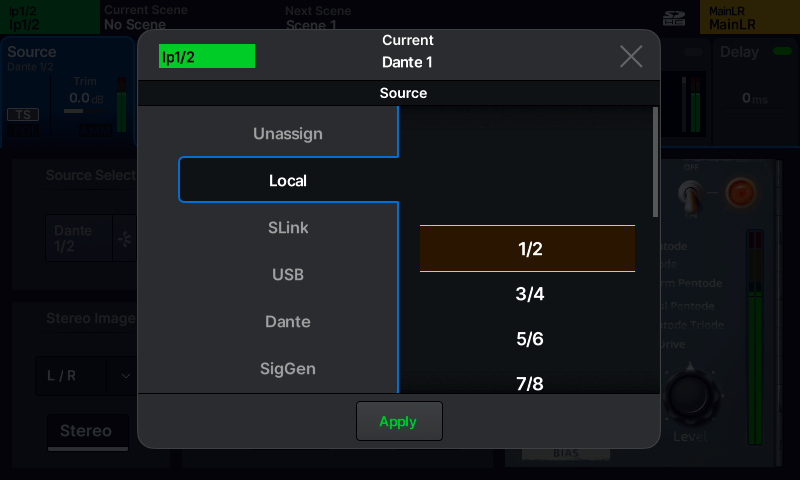

|| PROCESSING | Source | Selezione Sorgente (pop-up)

• Tocca la sorgente nella sezione Source Select per aprire il pop-up di selezione della sorgente.
• Seleziona un tipo di connettore sul lato sinistro.
• Seleziona un numero di connettore sul lato destro, tocca e trascina oppure usa la rotella touchscreen per scorrere tutte le opzioni disponibili.
• Tocca il pulsante Apply per instradare il connettore al canale, oppure chiudi il pop-up per annullare.

Dalla schermata I/O > Inputs

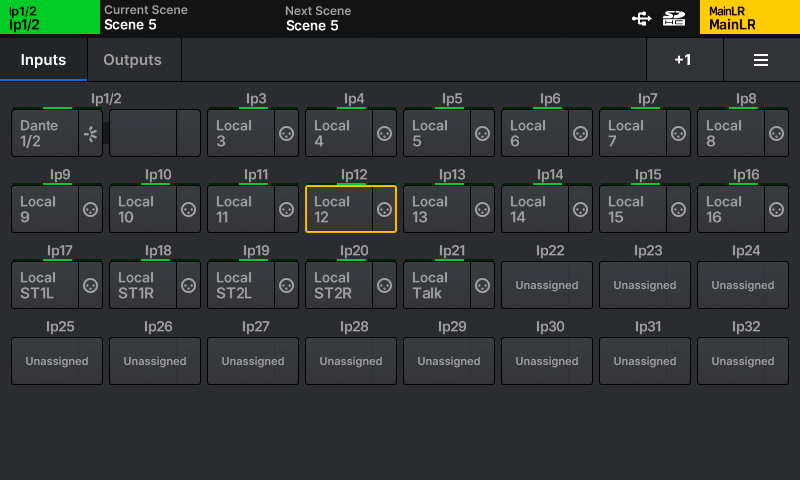

|| I/O | Inputs

Con Inputs selezionato in alto nella schermata I/O, sono visualizzati tutti i 32 canali di ingresso instradabili insieme al connettore da cui sono attualmente alimentati.

• Tocca la sorgente di qualsiasi canale di ingresso per aprire il pop-up di selezione della sorgente.
• Seleziona un tipo di connettore sul lato sinistro.
• Seleziona un numero di connettore sul lato destro, tocca e trascina oppure usa la rotella touchscreen per scorrere tutte le opzioni disponibili.
• Tocca il pulsante Apply per instradare il connettore al canale, oppure chiudi il pop-up per annullare.

Instradamento delle uscite

Qualsiasi connettore di uscita disponibile del Qu può essere alimentato da qualsiasi uscita del core XCVI, inclusi Mix Outputs, ritorni FX e uscite dirette di ingresso.

Ogni connettore di uscita può essere alimentato da una sola sorgente, ma qualsiasi sorgente (uscita core XCVI) può essere instradata a più connettori di uscita.

Locale

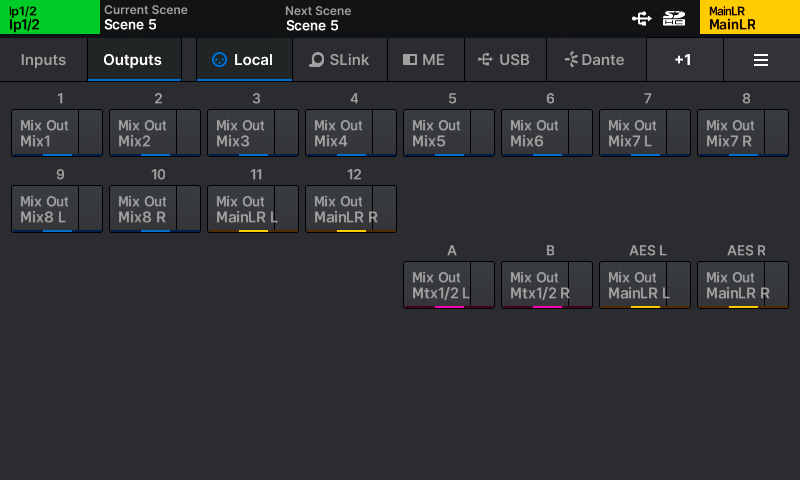

|| I/O | Outputs | Local

Con Outputs selezionato in alto nella schermata I/O, tocca Local per vedere tutti i connettori di uscita locali (i connettori analogici sul retro del mixer) insieme al canale, mix o altra uscita core da cui sono attualmente alimentati.

• Tocca la sorgente di qualsiasi connettore di uscita per aprire il pop-up di selezione della sorgente.
• Seleziona un canale, mix o altro tipo di uscita sul lato sinistro.
• Seleziona uno specifico canale, mix o altra uscita sul lato destro, tocca e trascina oppure usa la rotella touchscreen per scorrere tutte le opzioni disponibili.
• Tocca il pulsante Apply per instradare l’uscita del Qu al connettore di uscita, oppure chiudi il pop-up per annullare.

USB

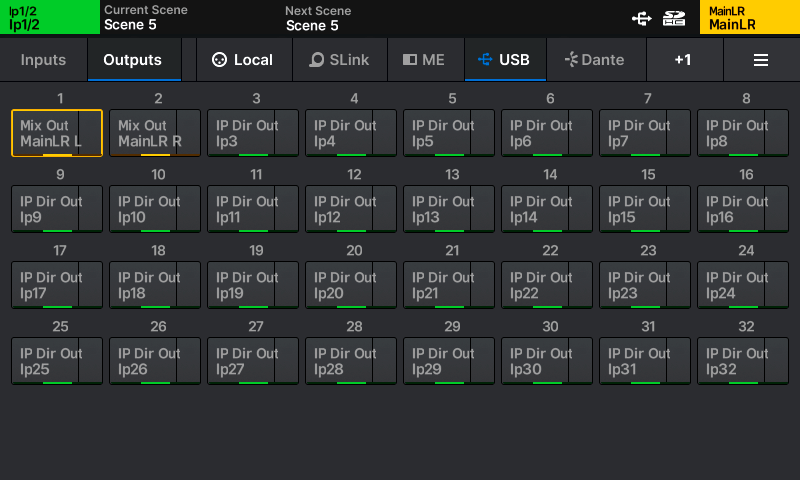

|| I/O | Outputs | USB

Sono disponibili 32 connettori di uscita USB da instradare. Questi alimentano la connessione USB-C a un computer o dispositivo, così come USB-A e la scheda SD per la registrazione con Qu Drive.

I connettori di uscita utilizzati dipendono da cosa viene inviato, insieme alle impostazioni in Sincronizzazione Clock Audio e opzioni Digital I/O.

Dante Patching (Qu-5D, Qu-6D e Qu-7D solo)

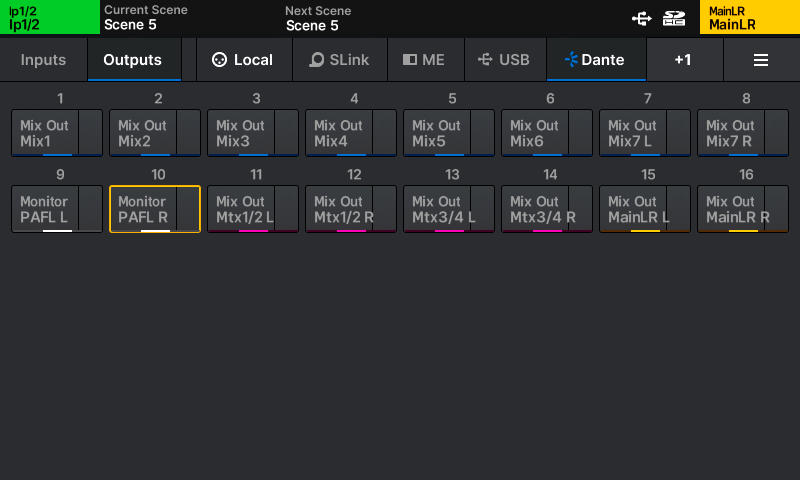

|| I/O | Outputs | Dante

I connettori Dante appaiono insieme alle altre opzioni di connettori durante l’instradamento degli ingressi e hanno la loro scheda Outputs dedicata.

L’instradamento avviene allo stesso modo di qualsiasi altro tipo di connettore, anche se si noti che l’instradamento viene effettuato tra il core del mixer e il modulo/porta Dante.

Ulteriori instradamenti devono poi essere effettuati tra il modulo e qualsiasi altro modulo o dispositivo Dante sulla rete utilizzando l’applicazione Dante Controller.

Visita il sito Audinate (www.audinate.com) per saperne di più su Dante e per scaricare software incluso Dante Controller.

Instradamento rapido e +1

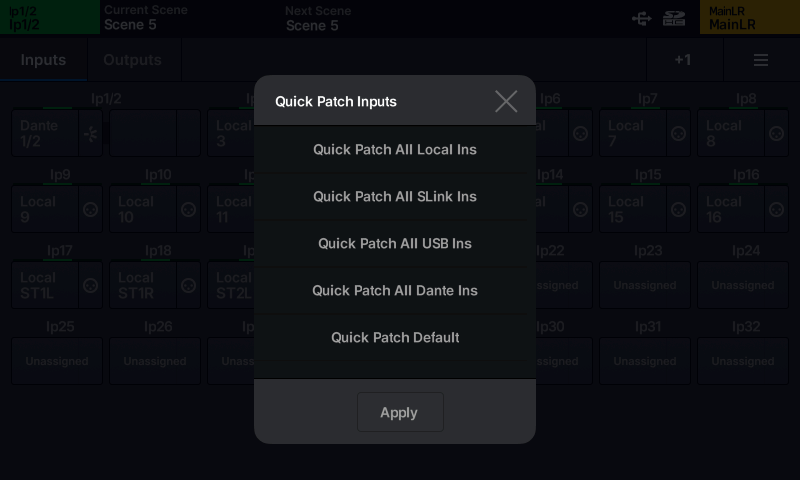

|| I/O | Inputs | Quick Patch Inputs (pop-up)

Instradamento rapido

L’Instradamento rapido è disponibile per ingressi e uscite e instrada rapidamente molti o tutti i canali o connettori attualmente visualizzati.

• Apri il pop-up Quick Patch toccando il pulsante ‘menu’ con tre linee in alto a destra dello schermo.
• Seleziona un’opzione.
• Premi Apply per applicare l’instradamento oppure chiudi il pop-up per annullare.

Gli ingressi hanno anche una Libreria di Instradamento Canali Ingresso accessibile premendo il tasto LIBRARY quando si visualizza la schermata I/O > Inputs. Questa può essere usata per memorizzare e richiamare tutti gli instradamenti dei canali di ingresso.

+1

Dopo aver effettuato qualsiasi instradamento di ingresso o uscita, il pulsante +1 in alto a destra dello schermo può essere usato per instradare il canale o connettore successivo con il connettore di ingresso o uscita mixer logico successivo.

Questo è un metodo rapido per instradare blocchi di ingressi o uscite sequenziali.
