Resumen de la pantalla de procesamiento

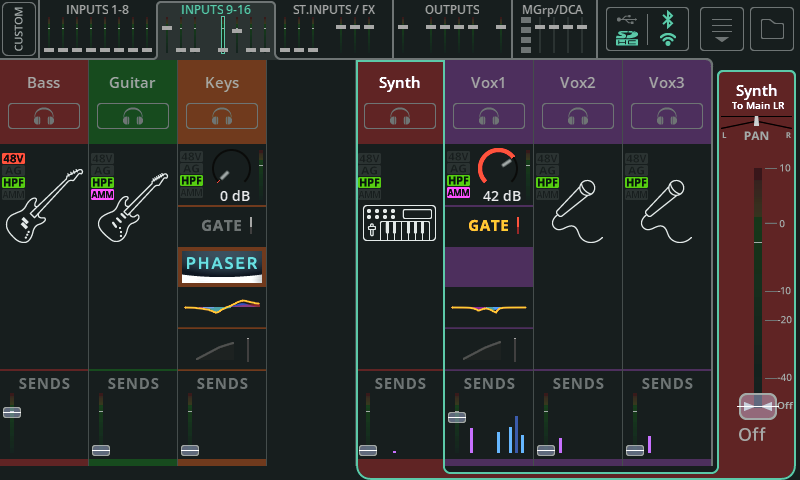

La vista de banco muestra uno de cinco bancos a la vez, cada uno mostrando hasta ocho canales de entrada, FX o salida, así como los Grupos de Silencio y DCA. Cambie entre bancos usando las pestañas con mini faders y medidores en la parte superior (cuando se usa una pantalla táctil CQ-12T o CQ-18T) o en la parte inferior izquierda (cuando se usa la aplicación CQ-MixPad).
Cambie a la Capa Personalizada, con cuatro bancos personalizados, usando el botón CUSTOM en la esquina superior izquierda de la pantalla. La Capa Personalizada se configura en la pantalla CONFIG / CONTROL & NETWORK / Custom Layer.
Las pestañas del banco muestran una versión mini del fader principal para cada canal. Ya sea un canal de entrada que envía al Main LR, al nivel general de envío de FX o a los niveles generales de salida. Si un canal está silenciado, la tapa del fader se colorea de rojo. Si la función Escuchar está activa en un canal, la tapa del fader se colorea de amarillo.
También se muestra en la parte superior de la pantalla la indicación de almacenamiento USB y tarjeta SD conectados, Bluetooth encendido/apagado, Wi-Fi encendido/apagado (CQ-18T, CQ-20B).
En la esquina superior derecha de la pantalla están los menús Copiar, Pegar, Restablecer, Quick Fire y Convertir, así como el botón de Biblioteca.
Navegación
Toque un canal para seleccionarlo y mostrar su fader principal en el lado derecho.
ⓘ La selección de un canal se refleja en las pantallas CONFIG, PROCESSING y FADER.
Toque cualquier procesamiento o el bloque de envíos del canal seleccionado para ver el procesamiento con más detalle y realizar ajustes.
Al ver el procesamiento en más detalle, los bloques de procesamiento del canal se moverán a la derecha, en lugar del fader del canal en la vista de banco. Entonces es posible navegar rápidamente seleccionando diferentes bloques de procesamiento a la derecha y seleccionando diferentes canales en la parte superior.
ⓘ Al tocar una unidad FX que ha sido insertada en un canal, se cambiará a la pantalla FX para hacer ajustes.
ENTRADAS (vista de banco)
Diferencias entre Quick Channel y Complete Channel
Un Quick Channel muestra el icono de Quick Channel para el Quick Channel que se está usando.
Un Complete Channel se muestra como ‘bloques’ de procesamiento separados con el trayecto de la señal de arriba hacia abajo, así que, por ejemplo, la señal pasará por la puerta antes de pasar por el PEQ. Cada uno de estos bloques muestra información útil, como si la puerta está abierta o si se está aplicando compresión. Si un bloque de procesamiento está desactivado, se mostrará sin color.
Envios
En la parte inferior de cada canal de entrada está la sección ENVIOS que muestra el nivel de envío al Main LR con el medidor y fader (como en las pestañas de banco en la parte superior). También muestra los niveles de envío a unidades FX y Salidas 1-6.
ENTRADA / Quick Channels
CQ incluye Quick Channels para una variedad de fuentes de audio comunes que ofrecen una forma rápida y sencilla de ajustar múltiples parámetros de procesamiento de canal con pocos controles. Esto permite armar la mezcla mucho más rápido que con controles convencionales y si se requiere más control, los Quick Channels pueden convertirse en Complete Channels en cualquier momento.
Para usar un Quick Channel:
- Recupérelo desde la pestaña Quick de la biblioteca de canales, disponible desde la pantalla CONFIG / INPUTS, o cuando esté en la vista de banco PROCESSING / INPUTS.
- Seleccione un instrumento o estilo (cuando esté disponible) para obtener el punto de partida perfecto.
- Ajuste los controles.
- ¡Listo!

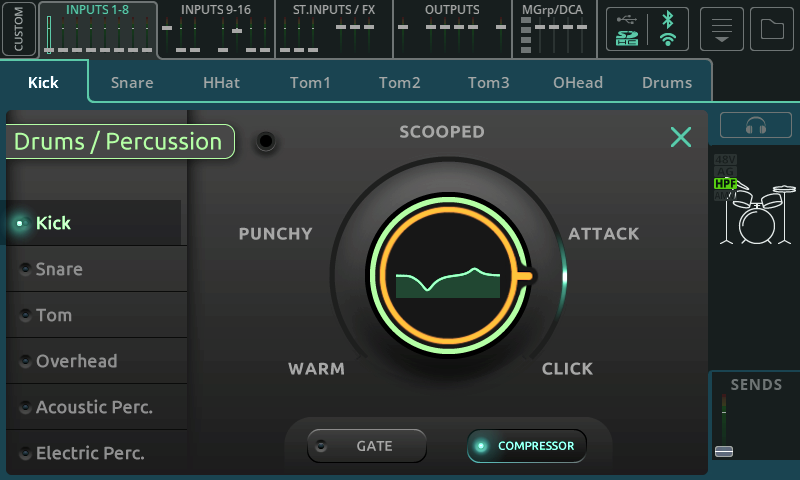

Ejemplo de Quick Channel para Batería/Percusión
Un Quick Channel de ‘un solo mando’ tiene tipos de instrumento o fuente en el lado izquierdo.
Seleccione una de las opciones a la izquierda, luego toque el dial principal grande y use el mando rotatorio táctil (CQ-12T, CQ-18T) o toque y arrastre (CQ-MixPad) para ajustar a su gusto.
Active o desactive las opciones Gate, Compresor o Limitador usando los botones en la parte inferior.
ⓘ Use el botón Escuchar sobre el icono de Quick Channel a la derecha para escuchar solo esta entrada en los auriculares.

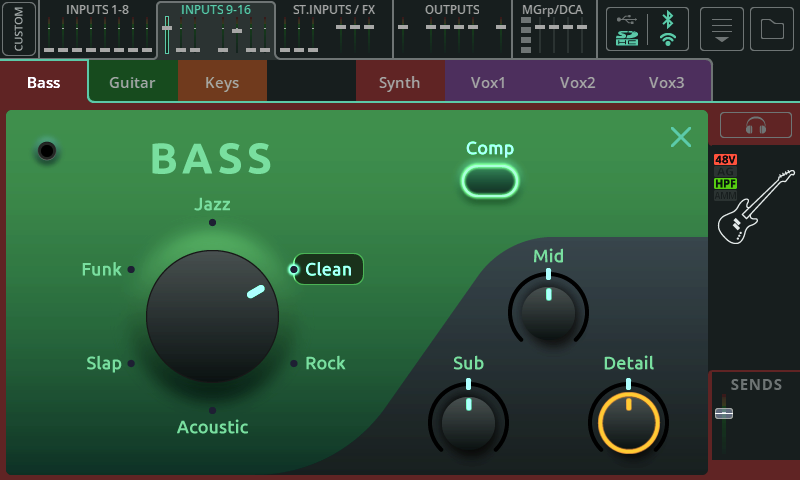

Ejemplo de Quick Channel para Bajo
Un Quick Channel de ‘tres mandos’ tiene estilos o tipos en un dial de selección.
Seleccione una de las opciones en el dial girándolo o tocando directamente la opción deseada.
Use los tres controles en la parte inferior derecha para hacer ajustes.
ⓘ Tenga en cuenta que cuando se selecciona un estilo y estos controles están en su posición media (12 en punto), el procesamiento no es plano.
Active o desactive las opciones de procesamiento usando los botones en la parte superior.
ⓘ Use el botón Escuchar sobre el icono de Quick Channel a la derecha para escuchar solo esta entrada en los auriculares.

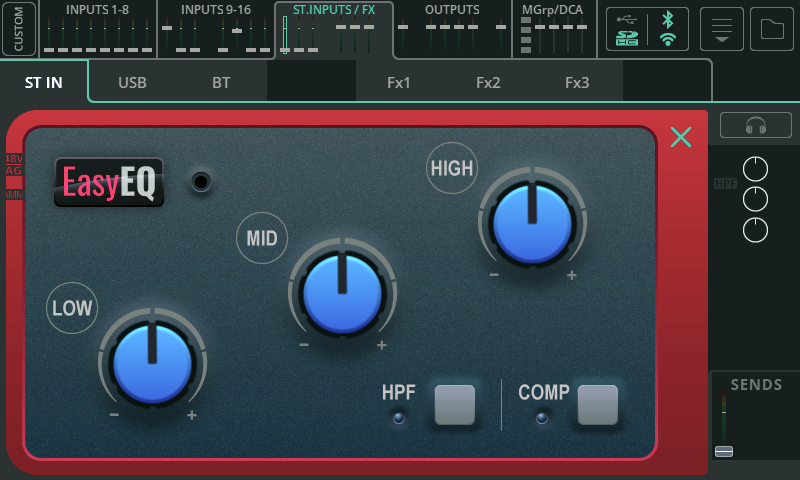

Ejemplo de Quick Channel EasyEQ
El EasyEQ es un Quick Channel único que en realidad es un modelo del MusiQ encontrado en la gama analógica Allen & Heath ZED, con el beneficio añadido de un compresor.
Bajo – Cortar o aumentar las frecuencias bajas.
Medio – Cortar o aumentar las frecuencias medias.
Alto – Cortar o aumentar las frecuencias altas.
HPF – Activar o desactivar el filtro pasa alto
Comp – Activar o desactivar la compresión.

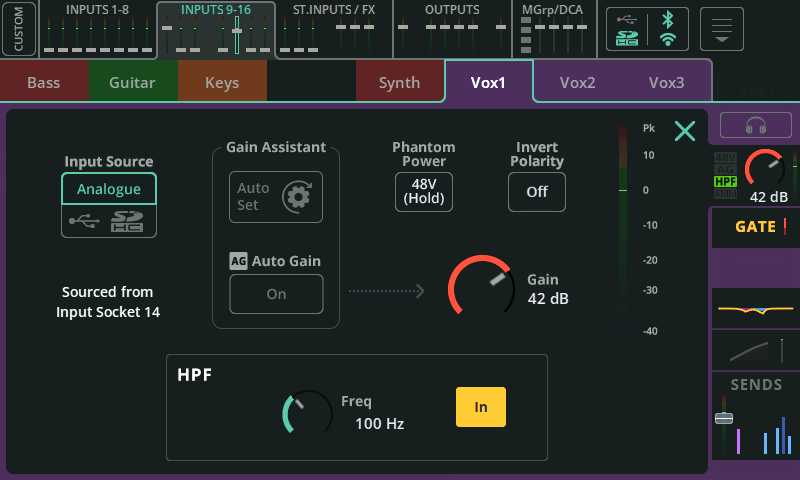

ENTRADA / Preamp
Fuente de entrada – Seleccione Analógico para obtener la señal de los conectores analógicos o seleccione USB/SD para obtener la señal de la unidad USB y tarjeta SD.
La fuente actual para este canal de entrada se muestra abajo.
ⓘ Al reproducir audio multicanal desde la pantalla HOME / RECORD / Multitrack, la fuente será la tarjeta SD, de lo contrario será USB-B.
Gain Assistant – Toque Auto Set y genere ruido en el micrófono o con el instrumento/dispositivo conectado para ajustar automáticamente la ganancia del preamplificador según el nivel de señal recibido en la entrada. Active Auto Gain para reducir automáticamente la ganancia del preamplificador y evitar saturación si se detectan niveles altos.
Alimentación Phantom – Toque y mantenga para activar +48V en la entrada XLR (requerido para micrófonos de condensador y cajas DI activas).
ⓘ La alimentación Phantom solo se proporciona a través de una conexión XLR. No se envía a la conexión ¼” TRS Jack de un conector Combi.
Invertir polaridad – Invierte la polaridad de la señal. Se usa a menudo cuando se usan múltiples micrófonos en la misma fuente (por ejemplo, parte superior y parte inferior de la caja de la batería)
Ganancia – Ajuste manualmente la ganancia para la señal entrante.
Trim – Ajuste digital del nivel, disponible en entradas de línea estéreo y cuando una fuente de entrada está configurada como digital (USB/SD).
ⓘ Gain Assistant, Ganancia y Alimentación Phantom solo están disponibles en fuentes de entrada analógicas.
Nivel – Muestra el nivel de entrada después del preamplificador (antes del procesamiento).
HPF
El filtro pasa alto deja pasar el audio por encima de una frecuencia establecida mientras corta las frecuencias más bajas. Se usa comúnmente donde las frecuencias bajas son indeseables (por ejemplo, ruido de manejo del micrófono, ruido de tráfico o zumbido de fondo bajo) o cuando no aportan nada a la mezcla (por ejemplo, en fuentes predominantemente de frecuencias medias o altas como voz, guitarra o platillos).
Freq – Ajusta la frecuencia del filtro pasa alto. Cuando HPF está activado, todas las frecuencias por encima de esta configuración pasarán mientras que las inferiores serán atenuadas.
In/Out – Activa o desactiva el HPF.

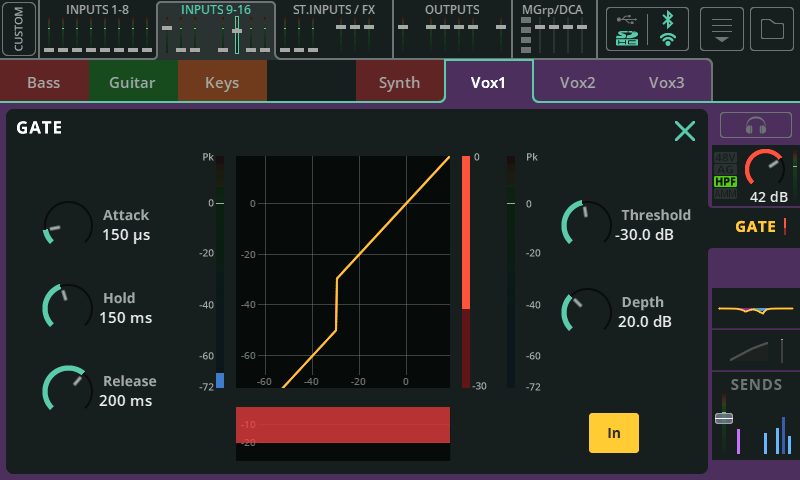

ENTRADA / Gate
Una Gate permite pasar la señal deseada y atenúa la señal no deseada. Tiene muchos usos, incluyendo la eliminación de zumbidos de un instrumento inactivo o evitar escuchar la caja a través de un micrófono de tom cuando solo se toca la caja.
Ataque – Ajusta el tiempo que tarda la Gate en abrirse una vez que la señal ha alcanzado el umbral.
Retención – Ajusta el tiempo que la Gate permanece abierta después de que la señal cae por debajo del umbral.
Release – Ajusta el tiempo que tarda la Gate en cerrarse completamente una vez que la señal ha caído por debajo del umbral y ha expirado el tiempo de retención.
Umbral – Ajusta el nivel en el que la Gate se activa para abrirse.
Profundidad – Ajusta la cantidad en que la señal se reduce cuando la puerta está completamente cerrada.
In/Out – Activa o desactiva la Gate.

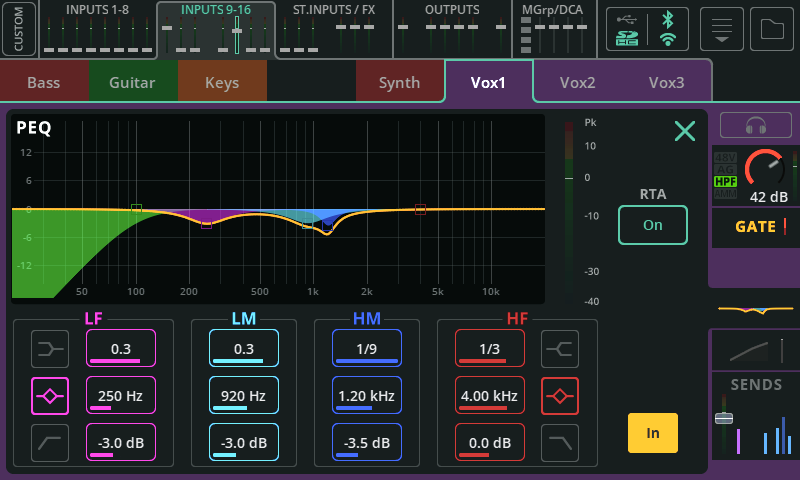

ENTRADA / PEQ
El ecualizador paramétrico de 4 bandas permite ajustar el tono de la señal cortando o aumentando alrededor de diferentes frecuencias.
Tipo – Las bandas LF y HF incluyen opciones para Shelf, Bell o HPF/LPF.
Ancho – Ajusta la cantidad en que las frecuencias alrededor de la frecuencia central se ven afectadas.
Frecuencia – Selecciona la frecuencia central para el ajuste.
Ganancia – Corta o aumenta la frecuencia central seleccionada hasta +/- 15dB.
RTA – Muestra el analizador en tiempo real detrás del PEQ.
In/Out – Activa o desactiva el PEQ.
ENTRADA / Compresor

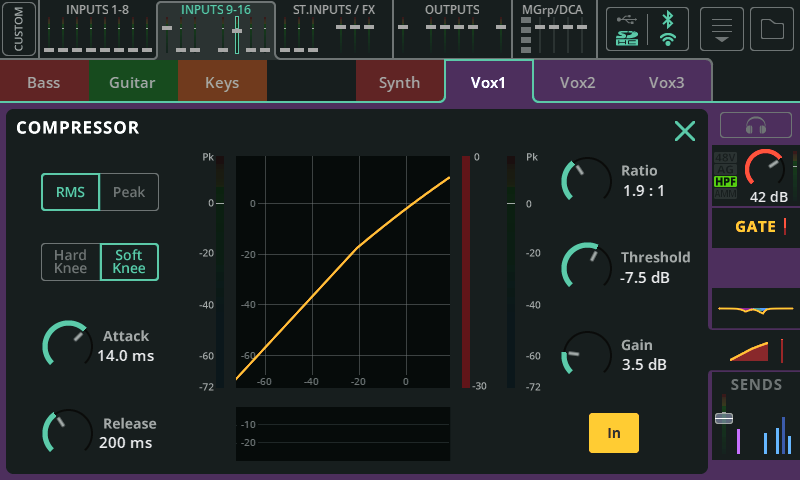

Un compresor se usa para controlar y reducir el rango dinámico de la señal.
RMS/Pico – La compresión se activa por nivel RMS (promedio corto) o Pico (instantáneo) de la señal.
Rodilla dura/suave – Con rodilla dura, la compresión comienza solo cuando se alcanza el umbral. Con rodilla suave, la compresión comienza antes pero de forma más gradual.
Ataque – Ajusta el tiempo que tarda la compresión en activarse una vez que la señal alcanza el umbral. Ajuste un tiempo más largo para permitir que los transientes pasen y comprimir solo el cuerpo del sonido, ajuste un tiempo más corto para aplanar la señal y domar picos.
Release – Ajusta el tiempo que tarda el compresor en dejar de comprimir después de que la señal cae por debajo del umbral.
Ratio – La relación de señal de entrada a señal comprimida cuando la compresión está activa. Por ejemplo, cuando se establece en 3:1 y se comprime, cada aumento de 3dB en el nivel de entrada resultará en solo 1dB de aumento en la salida.
Umbral – Ajusta el nivel de entrada en el que la compresión estará activa.
Ganancia – Úselo para compensar la atenuación resultante de la señal.
In/Out – Activa o desactiva el compresor.

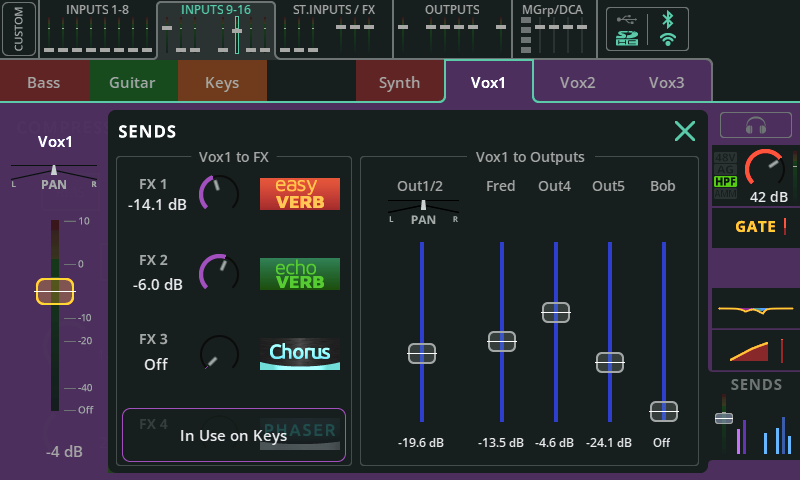

ENTRADA / Envios
La sección ENVIOS muestra todos los niveles de envío desde un canal de entrada o FX a todos los destinos posibles.
Entrada a Main LR / Pan – Ajusta el nivel de envío y la posición estéreo del canal seleccionado al Main LR. Este también es el fader mostrado en las pestañas de banco en la parte superior de las pantallas PROCESSING y FADER, en vista de banco con el canal seleccionado, y en la pantalla FADER cuando Envios a está configurado a Main LR.
Entrada a FX – Ajusta el nivel de envío desde el canal a las unidades compartidas de FX.
ⓘ Los envíos a FX compartidos son Post Fader y se ven afectados por el nivel del fader de Entrada a Main LR así como por cualquier ajuste DCA al nivel.
Entrada a Salidas / Pan – Ajusta el nivel de envío desde el canal a las salidas.
ⓘ Los envíos a salidas pueden configurarse Pre Fader o Post Fader en la pantalla CONFIG / OUTPUTS.
ⓘ El paneo aparece cuando las salidas se han vinculado en estéreo y puede ajustarse cuando Seguir paneo Main LR está configurado en ‘Off’ en la pantalla CONFIG / OUTPUTS.

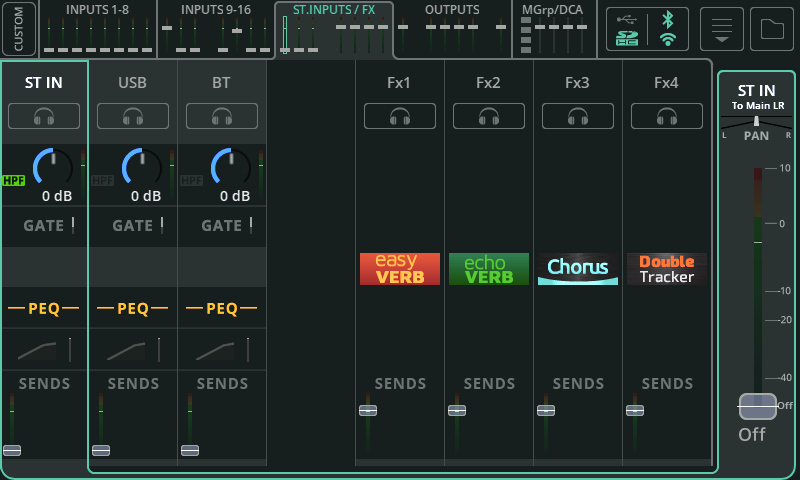

ENTRADAS ESTÉREO / FX (vista de banco)
Este banco incluye tres (CQ-12T, CQ-18T) o cuatro (CQ-20B) entradas estéreo. Son canales estéreo dedicados para
- Entradas de línea estéreo
- Canal estéreo USB, que puede usarse como retorno de un DAW o para la reproducción de audio estéreo desde almacenamiento USB
- La entrada de audio Bluetooth
Funcionan de la misma manera que todos los demás canales de entrada y tienen todas las mismas opciones de procesamiento disponibles.
También en este banco hay hasta dos (CQ-12T) o cuatro (CQ-18T, CQ-20B) canales estéreo de FX.
Use la sección ENVIOS en estos canales para elegir dónde se envía la señal húmeda/afectada de la unidad FX. Por ejemplo, para escuchar reverberación en un monitor, o para encadenar una unidad FX a otra.
SALIDAS (vista de banco)

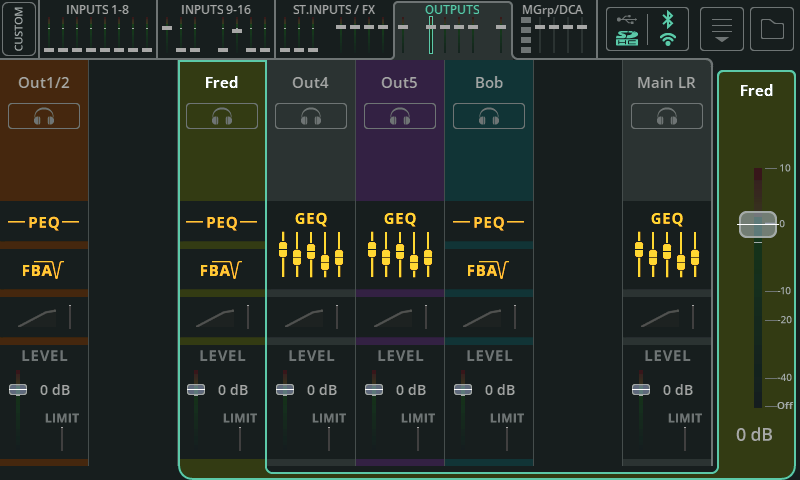

El banco de Salidas incluye las seis Salidas y los canales de procesamiento Main LR.
El procesamiento de salida es ligeramente diferente al procesamiento de entrada y también depende del Tipo de EQ configurado por salida en la pantalla CONFIG / OUTPUTS.
Como con el procesamiento de entrada, el flujo de señal va de arriba hacia abajo y al tocar cualquier salida se seleccionará y mostrará su fader principal (nivel de salida) en el lado derecho.
SALIDA / GEQ

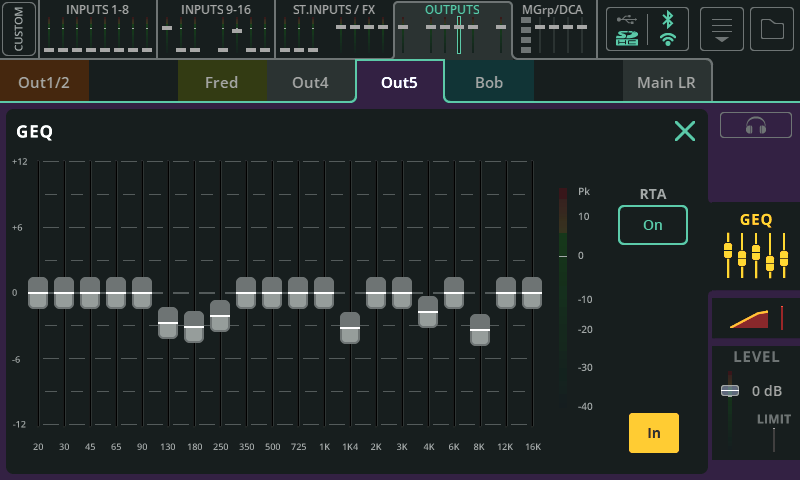

Un GEQ se usa para cortar o aumentar frecuencias específicas en la señal.
Fader – Toque y arrastre o seleccione una banda y use el mando rotatorio táctil (CQ-12T, CQ-18T) para cortar o aumentar hasta 12dB.
RTA – Active esta opción para ver un analizador en tiempo real en el GEQ.
In/Out – Active o desactive el GEQ.

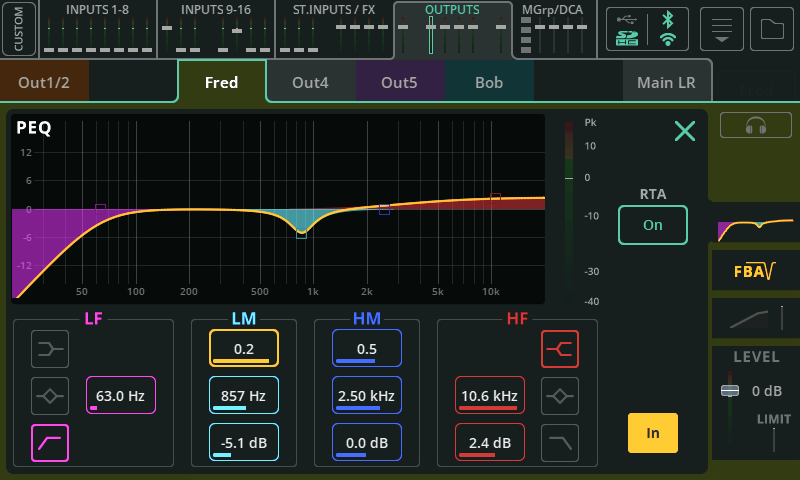

SALIDA / PEQ
El ecualizador paramétrico de 4 bandas permite ajustar el tono de la señal cortando o aumentando alrededor de diferentes frecuencias.
Tipo – Las bandas LF y HF incluyen opciones para Shelf, Bell o HPF/LPF.
Ancho – Ajusta la cantidad en que las frecuencias alrededor de la frecuencia central se ven afectadas.
Frecuencia – Selecciona la frecuencia central para el ajuste.
Ganancia – Corta o aumenta la frecuencia central seleccionada hasta +/- 15dB
RTA – Muestra el analizador en tiempo real detrás del PEQ.
In/Out – Activa o desactiva el PEQ.
SALIDA / FBA

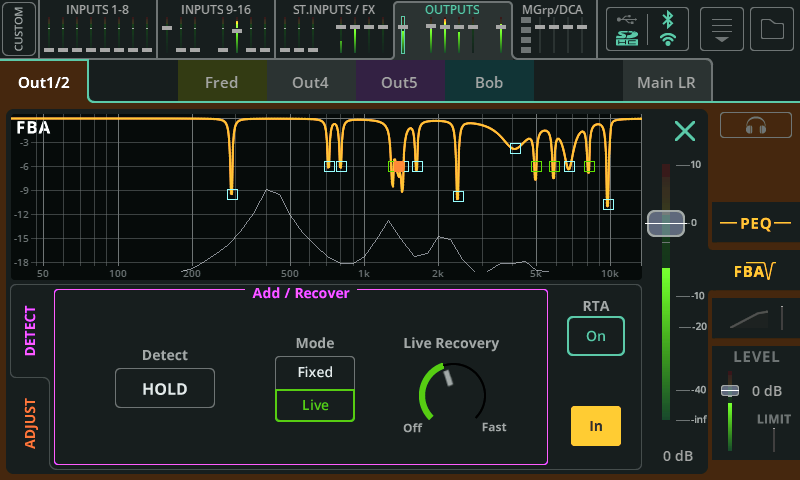

Detección
El Feedback Assistant detecta realimentación y aplica filtros estrechos para prevenirla.
Detectar – Desactive la casilla ‘HOLD’ para comenzar a detectar frecuencias de realimentación; active la casilla ‘HOLD’ para pausar la detección de frecuencias de realimentación.
Modo – Seleccione si el siguiente filtro que se agregue (cuando se detecte realimentación) será en modo Fijo o en modo Vivo.
Recuperación en Vivo – Ajusta la velocidad a la que los filtros en Vivo se están recuperando actualmente. Puede configurarse en ‘Off’ para congelar temporalmente los filtros en vivo.
RTA – Active esta opción para ver un analizador en tiempo real en el gráfico FBA.
In/Out – Seleccione para activar o desactivar el Feedback Assistant.
Ajuste

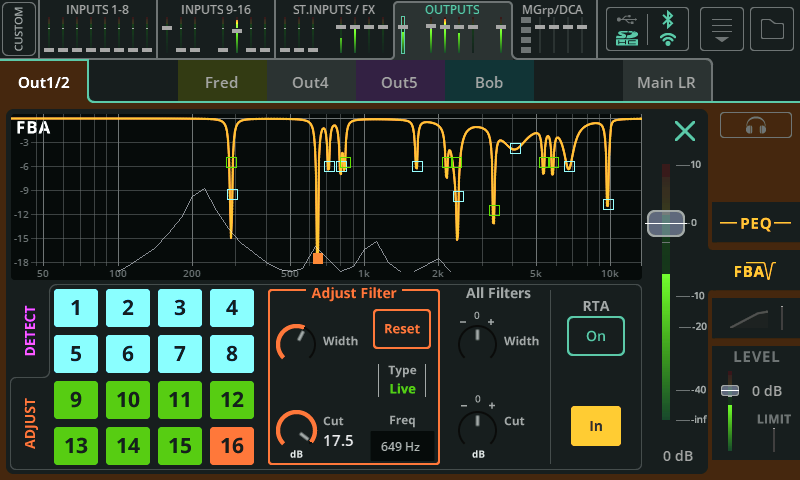

Cada casilla a la izquierda representa uno de los 16 filtros totales.
Azul – Filtros en modo fijo.
Verde – Filtros en modo vivo.
Naranja – Filtro actualmente seleccionado.
Toque una casilla o un punto en el gráfico para seleccionar un filtro para ajustar.
Ajustar filtro – Realice ajustes de ancho y corte al filtro seleccionado. Seleccione ‘Restablecer’ para eliminar el filtro y ponerlo disponible para su uso por el detector.
Todos los filtros – Ajuste ancho y corte para todos los filtros activos a la vez.
ⓘ Para restablecer todos los filtros, use la opción de restablecer del menú desplegable en la esquina superior derecha de la pantalla.
Modos de filtro
Filtros fijos permanecen en su lugar hasta que se eliminan manualmente, se restablece completamente el FBA, o si el Feedback Assistant los ‘roba’. Hasta 12 de los 16 filtros pueden estar en modo fijo, dejando siempre 4 para uso en modo vivo.
Filtros en vivo se recuperan con el tiempo y una vez recuperados completamente, vuelven a estar disponibles como filtros no usados. Pueden eliminarse individualmente o con un restablecimiento completo del FBA. Los 16 filtros pueden usarse en modo vivo.
Reutilización automática de filtros
Cuando todos los filtros ya están en uso, pero se detecta una nueva frecuencia de realimentación, el Feedback Assistant puede reutilizar o ‘robar’ un filtro existente, usando lógica para decidir el mejor resultado posible, es decir, la menor cantidad de realimentación.
Tenga en cuenta que los filtros en modo vivo solo pueden robar otros filtros ya en modo vivo y los filtros en modo fijo pueden robar cualquier filtro.
Al encender
Cada vez que se enciende el CQ, todas las instancias del Feedback Assistant se configuran en estado ‘pre-show’. Se recuerdan los filtros fijos, la configuración de Recuperación en Vivo, las configuraciones de ‘Todos los filtros’ y el estado In/Out desde el último apagado. Cualquier filtro en vivo habrá sido eliminado. La función Detect Hold está activa. El modo está configurado en ‘Fijo’.
Copiar/Pegar
Copiar y pegar incluye todos los filtros y configuraciones (por ejemplo, Recuperación en Vivo). Esto significa que al pegar a otra salida (o de vuelta a la misma salida), el estado del FBA será exactamente el mismo.
Almacenar/Recuperar
Al usar la Biblioteca FBA, los filtros en vivo no se almacenan ni recuperan. Todos los filtros fijos, la configuración de Recuperación en Vivo, las configuraciones de ‘Todos los filtros’ y el estado In/Out se almacenan y pueden recuperarse.
Cambios de escena
Los cambios de escena no afectan directamente a las configuraciones del Feedback Assistant, pero usualmente cambiarán niveles y procesamiento que podrían afectar a qué frecuencias son más propensas a generar realimentación.

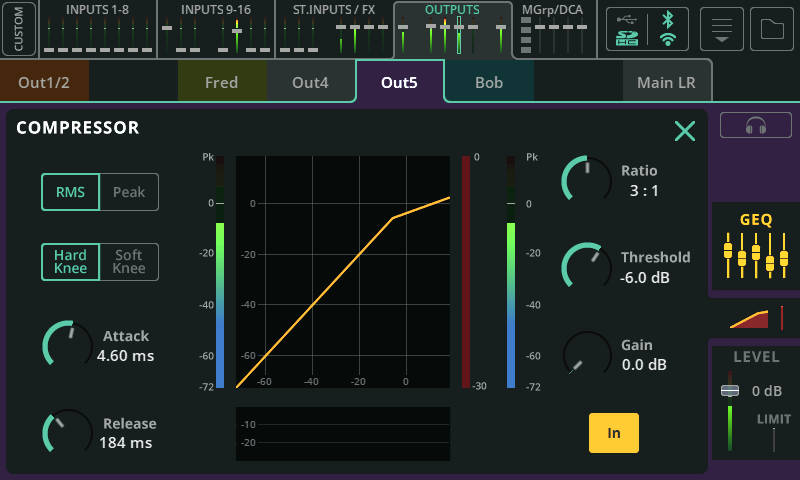

SALIDA / Compresor
Un compresor se usa para controlar y reducir el rango dinámico de la señal.
RMS/Pico – La compresión se activa por nivel RMS (promedio corto) o Pico (instantáneo) de la señal.
Rodilla dura/suave – Con rodilla dura, la compresión comienza solo cuando se alcanza el umbral. Con rodilla suave, la compresión comienza antes pero de forma más gradual.
Ataque – Ajusta el tiempo que tarda la compresión en activarse una vez que la señal alcanza el umbral. Ajuste un tiempo más largo para permitir que los transientes pasen y comprimir solo el cuerpo del sonido, ajuste un tiempo más corto para aplanar la señal y domar picos.
Release – Ajusta el tiempo que tarda el compresor en dejar de comprimir después de que la señal cae por debajo del umbral.
Ratio – La relación de señal de entrada a señal comprimida cuando la compresión está activa. Por ejemplo, cuando se establece en 3:1 y se comprime, cada aumento de 3dB en el nivel de entrada resultará en solo 1dB de aumento en la salida.
Umbral – Ajusta el nivel de entrada en el que la compresión estará activa.
Ganancia – Úselo para compensar la atenuación resultante de la señal.
In/Out – Activa o desactiva el compresor.

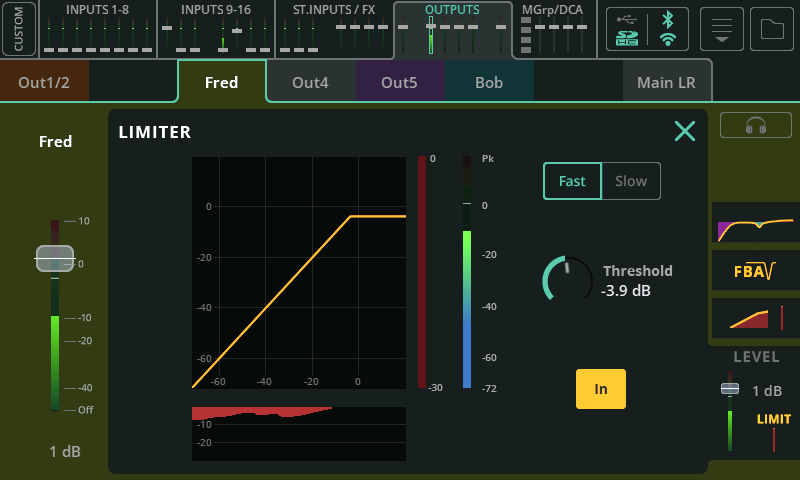

SALIDA / NIVEL y LIMITADOR
Un limitador funciona como un compresor muy rápido con una relación de compresión infinita:1 y limita el nivel de salida al establecido por el umbral.
En CQ, el limitador se aplica después del fader, lo que significa que puede configurarse para usar en una salida para monitoreo y evitar que la señal de salida supere un nivel establecido, incluso si el fader de nivel de salida es ajustado por un músico usando CQ4You, por ejemplo.
Rápido/Lento – Seleccione la velocidad del limitador en la señal.
Umbral – Establezca el nivel en el que se activará el limitador (efectivamente nivel máximo de salida).
In/Out – Active o desactive el limitador.

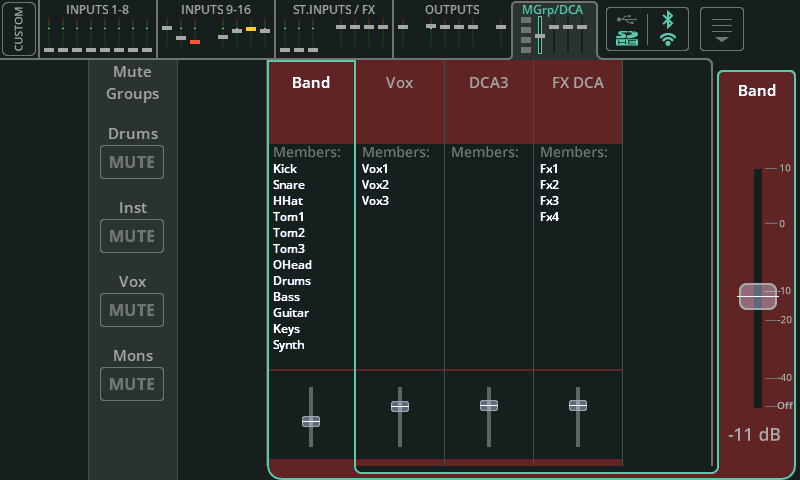

MGrp/DCA
La pestaña de banco MGrp/DCA siempre es accesible, incluso cuando la Capa Personalizada está activa. Incluye controles para los cuatro Grupos de Silencio y los cuatro DCA (Amplificadores Controlados Digitalmente).
ⓘ Asigne canales a Grupos de Silencio y DCA en las pantallas CONFIG / CONTROL & NETWORK / Mute Groups y CONFIG / CONTROL & NETWORK / DCAs.
Grupos de Silencio – Los cuatro botones MUTE de Grupo de Silencio en una sola tira. Cuando algún miembro del Grupo de Silencio no está silenciado, el botón mostrará Off (gris) y al presionarlo silenciará a todos los miembros. Cuando todos los miembros están silenciados, mostrará On (rojo) y al presionarlo se activarán todos los miembros.
DCA 1-4 – Se listan los miembros actuales del DCA. Seleccione un DCA para mostrar y ajustar el fader DCA en el lado derecho. El nivel de envío real se calcula como el valor del fader de nivel de envío individual, más el valor del fader DCA. Esto se indica con dos flechas (▷◁) en el fader de nivel de envío principal individual de cualquier canal en un DCA.
