Encendido
CQ-12T y CQ-18T
1) Conecte la alimentación eléctrica principal a la fuente de alimentación en línea de 12V CC
2) Conecte la fuente de alimentación al CQ
3) Encienda el CQ usando el interruptor de encendido
4) Baje los niveles de salida en el CQ
5) Conecte las salidas a equipos externos, por ejemplo, amplificadores o altavoces activos
6) Encienda y ajuste los niveles de entrada en cualquier equipo externo, por ejemplo, amplificadores, altavoces activos, transmisores IEM
7) Suba los niveles de salida en el CQ
CQ-20B
1) Conecte la alimentación eléctrica principal a la unidad
2) Conecte las salidas a equipos externos, por ejemplo, amplificadores o altavoces activos
3) Encienda y ajuste los niveles de entrada en cualquier equipo externo, por ejemplo, amplificadores, altavoces activos, transmisores IEM
4) Suba los niveles de salida en el CQ
Apagado
CQ-12T y CQ-18T
1) Baje los niveles de salida en el CQ
2) Detenga cualquier grabación en USB-A o tarjeta SD
3) Apague o desconecte cualquier equipo externo, por ejemplo, amplificadores, altavoces activos, transmisores IEM
4) Toque el botón Apagar en la pantalla HOME / Home (Símbolo)
5) Apague la alimentación usando el interruptor de encendido en el CQ
6) Apague y desconecte la fuente de alimentación (si es necesario)
CQ-20B
1) Baje los niveles de salida en el CQ
2) Detenga cualquier grabación en USB-A o tarjeta SD
3) Apague o desconecte cualquier equipo externo, por ejemplo, amplificadores, altavoces activos, transmisores IEM
4) Toque el botón Apagar en la pantalla HOME / Home (Símbolo)
5) Apague y desconecte la alimentación principal (si es necesario)
Controles físicos (CQ-12T, CQ-18T)
Teclas de pantalla
5 teclas para la navegación entre las pantallas principales CONFIG, PROCESSING, FADER, FX y HOME.
- Las pantallas tienen persistencia, excepto para la selección de canal, que se mantiene entre las pantallas CONFIG, PROCESSING y FADER.
- Las teclas de pantalla pueden ser presionadas varias veces en algunas pantallas:
- En HOME para volver a la pestaña de inicio y controlar el nivel de los auriculares.
- En PROCESSING para salir de una vista de procesamiento y volver a la vista de banco.
Teclas suaves
3 teclas personalizadas que pueden configurarse para controlar tempos de tap, silencios, controles de escena y grabación entre muchas otras funciones.
Pantalla táctil y control rotatorio táctil
Pantalla capacitiva multitáctil de 7”. Toque y arrastre en pantalla para controlar los faders. Toque un parámetro en pantalla y use el control rotatorio táctil para ajustarlo. El control rotatorio táctil y el parámetro se iluminarán en amarillo para indicar control.
Soft Rotaries / Smart Rotaries (CQ-18T)
3 controles rotatorios con iluminación RGB que pueden configurarse para controlar niveles y parámetros de procesamiento para un canal específico o el canal seleccionado actualmente.
El modo Smart Rotaries asigna parámetros a los rotatorios dependiendo de la pantalla actual. Por ejemplo, en la vista de banco de entradas, los rotatorios controlarán Ganancia, Pan y nivel de envío. Con un compresor en pantalla, controlan en cambio Ratio, Umbral y Ganancia.
Los puntos de colores en los controles en pantalla coinciden con la iluminación de los Smart Rotaries para indicar qué parámetros están vinculados.
CQ-MixPad
La aplicación CQ-MixPad ha sido diseñada para tener una interfaz casi idéntica a la pantalla táctil del CQ-12T y CQ-18T.

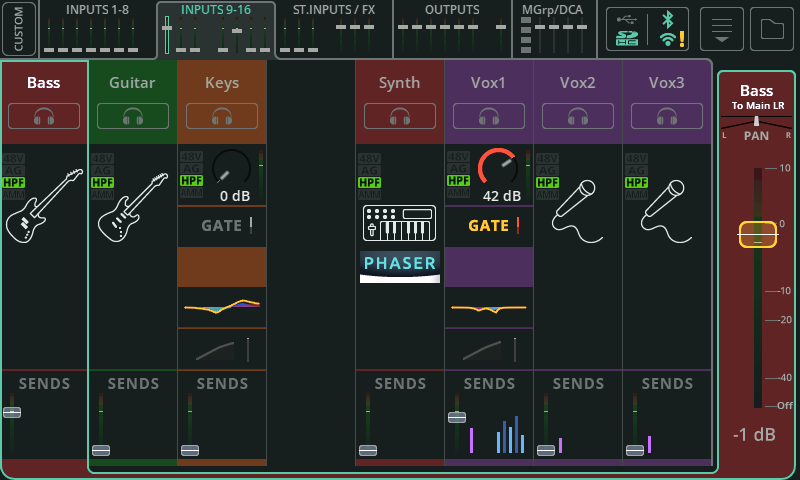

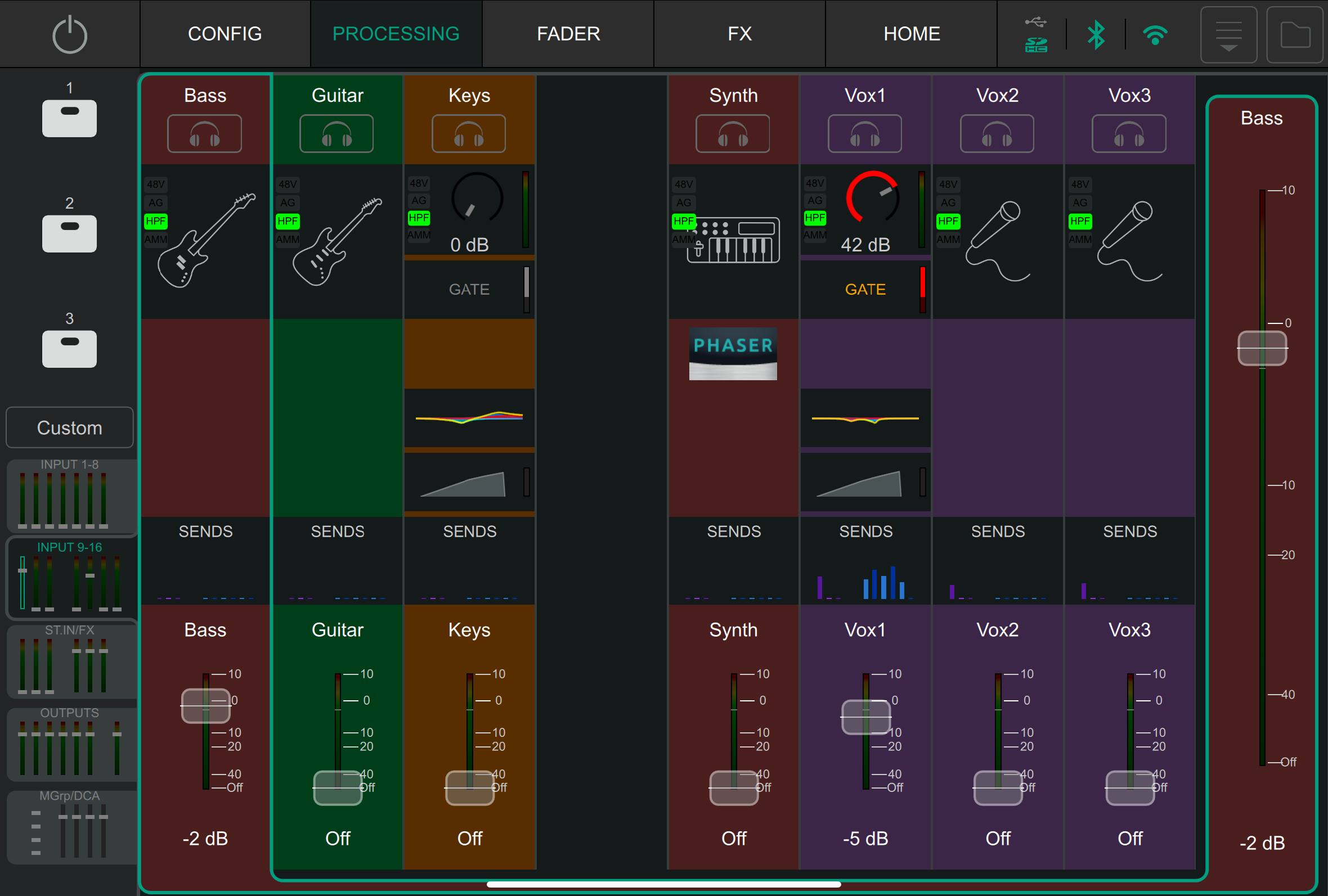

Pantalla táctil del CQ (vista de banco de procesamiento)
CQ-MixPad (vista de banco de procesamiento)
Diferencias
- Teclas principales de pantalla:
Teclas físicas en el hardware Vs pestañas principales en la parte superior de CQ-MixPad - Teclas suaves:
Teclas físicas en el hardware Vs botones en CQ-MixPad - Ubicación de las pestañas de banco de canales:
En la parte superior de la pantalla táctil del CQ Vs en la parte inferior izquierda de CQ-MixPad - Entrada de texto con teclado:
En pantalla con hardware Vs método predeterminado para el dispositivo remoto
Algunas adiciones con CQ-MixPad son:
- Los faders están disponibles en la parte inferior de las pantallas de Processing y FX.
- Excepto en la pantalla de Processing, la selección de salida y el fader de nivel de salida siempre están disponibles en el lado derecho.
Control y ajuste fino de faders en CQ-MixPad

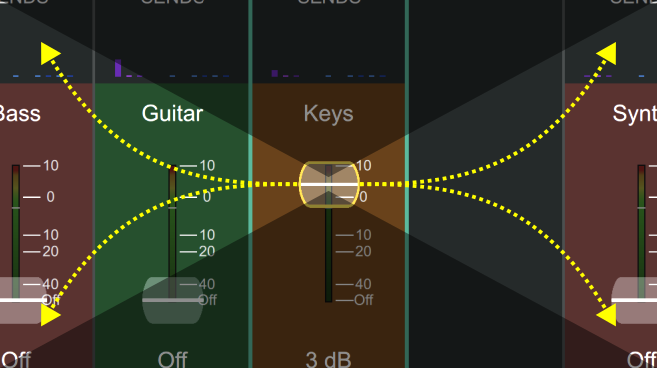

Toque o haga clic y arrastre para mover los faders hacia arriba o hacia abajo.
Mantenga el fader seleccionado (mantenga el dedo en la pantalla o haga clic y mantenga presionado) y mueva hacia la izquierda o derecha alejándose del fader para hacer ajustes más finos al mover hacia arriba o abajo. Cuanto más lejos del fader, más fino el control.
Ajuste de parámetros de procesamiento en CQ-MixPad
Toque o haga clic y arrastre hacia la izquierda y derecha sobre parámetros completos de procesamiento de canal para ajustar.
Mantenga el control seleccionado (mantenga el dedo en la pantalla o haga clic y mantenga presionado) y mueva hacia arriba o abajo alejándose del parámetro para ajustes más finos al mover hacia la izquierda o derecha. Cuanto más lejos del parámetro, más fino el ajuste.
Control de parámetros Quick Channel y FX
Estos controles (generalmente más grandes) no ofrecen control fino y están diseñados para ajustarse usando gestos tanto horizontales como verticales.
CQ4You
La aplicación CQ4You permite a cada músico o intérprete controlar sólo los niveles de envío a su propia salida de monitor.

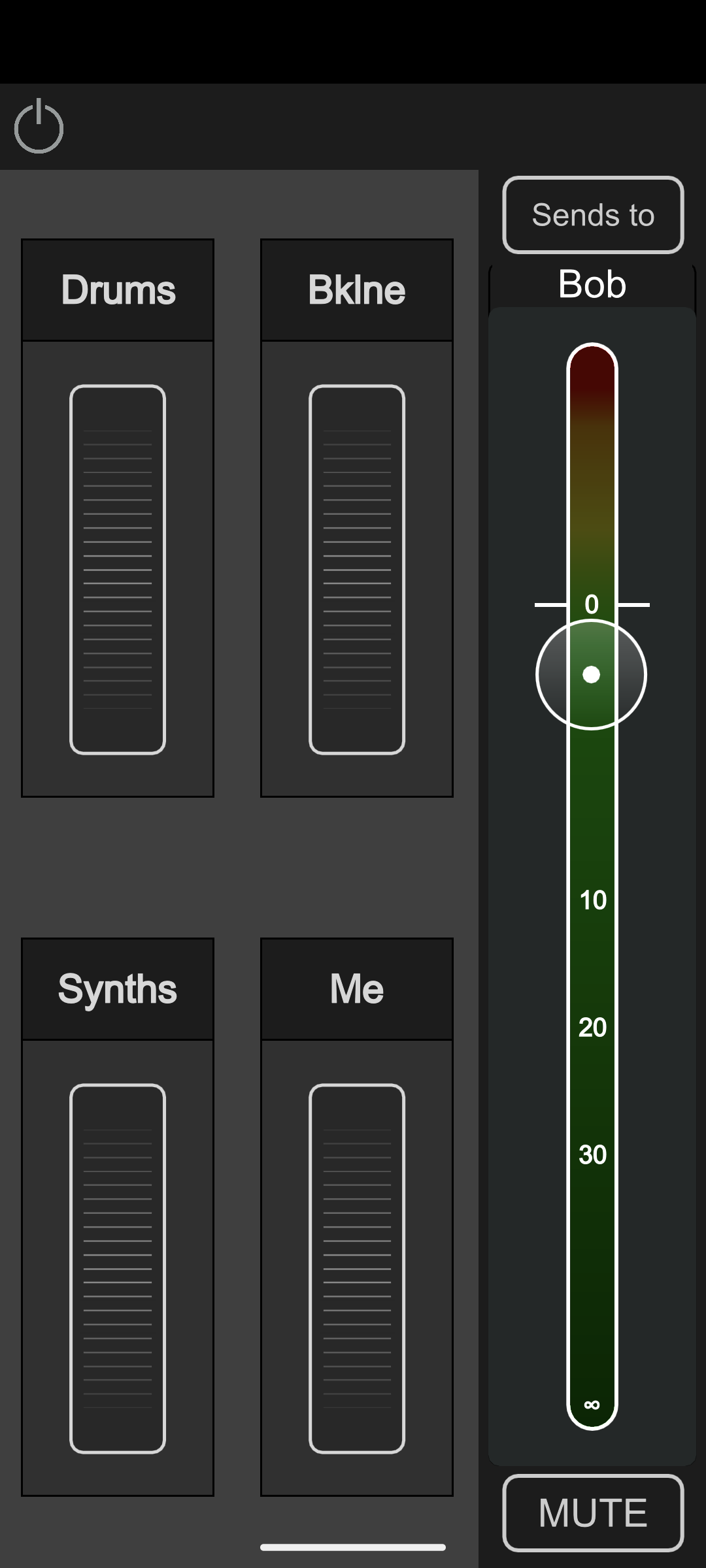

La pantalla principal muestra el nivel general de salida a la derecha, con la capacidad de seleccionar la salida que se controla arriba de esto y un silencio en la parte inferior.
A la izquierda hay 4 grupos con ruedas de control, que se usan para ajustar simultáneamente los niveles de envío para todos los canales asignados a ese grupo. Esto significa, por ejemplo, que todos los tambores en el monitor pueden subirse o bajarse al mismo tiempo.

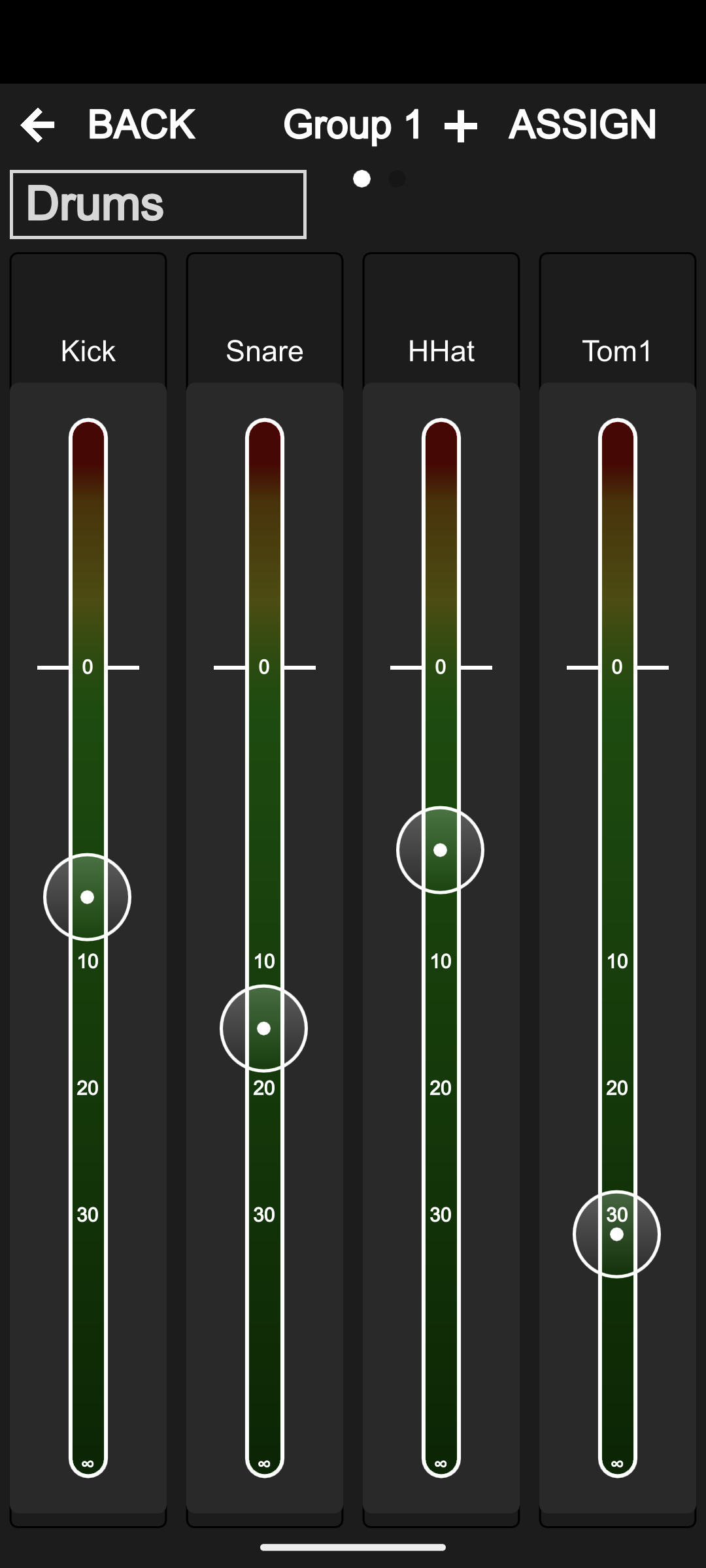

Toque dos veces una rueda para renombrarla, asignar canales a ella y hacer ajustes individuales de nivel de envío para todos los canales asignados en el grupo.
Flujo de trabajo y visión general de las pantallas principales
La interfaz de usuario del CQ ha sido diseñada para una operación rápida durante la mezcla y con un diseño lógico para la configuración. Las funciones comunes de mezcla aparecen en las 3 pantallas centrales, con la idea de que el usuario ‘trabaje’ desde las pantallas HOME y CONFIG durante la configuración, y luego cambie entre las pantallas PROCESSING, FADER y FX al mezclar.
El flujo de trabajo básico previsto es el siguiente:
HOME – Ajustar/verificar el nivel de auriculares y usar Quick Start para recuperar una plantilla si es necesario. Recuperar una escena o datos como punto de partida. Volver a la pantalla de inicio para ajustar el nivel de auriculares, o si se están realizando funciones del sistema (por ejemplo, grabación o formateo de medios, o configuración de preferencias del sistema).
CONFIG – Configuración inicial de la mezcladora antes de mezclar. Trabaje de izquierda a derecha en la parte inferior de la pantalla, canal por canal, para establecer nombre y color, recuperar bibliotecas de canales y ajustar ganancias en entradas o retardos en salidas. Configure el enrutamiento USB y la conexión Bluetooth, active/desactive AMM, configure el control físico y remoto (configuración de red para control de la app).
PROCESSING – Ajuste el procesamiento canal por canal. Esta pantalla trata de ver cada canal individualmente, incluyendo ver los ENVÍOS desde cada canal a todos los destinos posibles de salida y FX. Toque un canal una vez para seleccionarlo, luego toque cualquier ‘bloque’ de procesamiento para hacer ajustes.
FADER – Ajuste la señal que se envía a una salida seleccionada o FX (por defecto niveles de entrada que van a Main LR). Incluye control del nivel general a las salidas y acceso a silencios de entrada y salida. De forma opuesta a la pantalla PROCESSING / SENDS, que muestra una fuente y múltiples destinos, la pantalla FADER muestra múltiples fuentes a un destino.
FX – Ajuste los parámetros de FX según sea necesario. Recupere diferentes modelos de FX para cada unidad de FX. Use la pantalla SENDS TO (para FX en modo compartido) para ver todos los canales que usan esa unidad de FX. Silencie rápidamente todos los FX entre canciones.
Inicio rápido

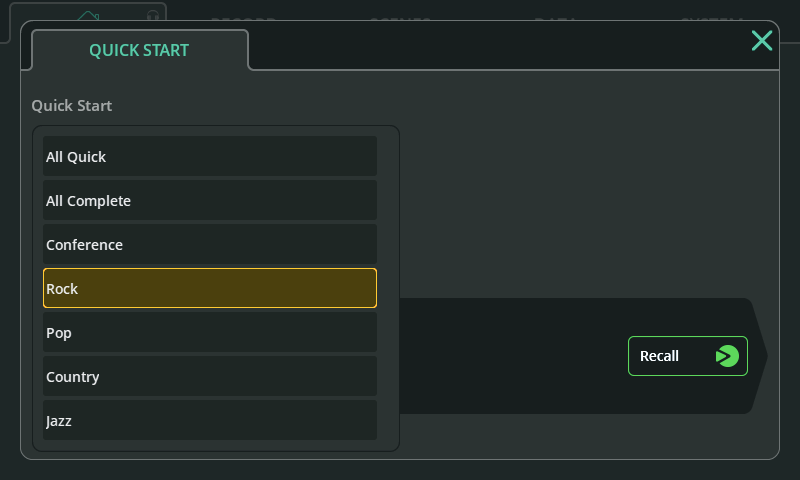

El botón de Inicio rápido (en la primera pestaña de la pantalla HOME) abre una lista de plantillas de fábrica para usar como punto de partida para algunas aplicaciones típicas de mezcladora.
Recuperar una plantilla de Inicio rápido configurará todos los parámetros de las pantallas CONFIG, PROCESSING y FX, incluyendo el enlace de canales de entrada y salida, nombres y colores junto con todos los bloques de procesamiento y unidades de FX.
El flujo de trabajo de Inicio rápido es:
- Recuperar una plantilla de Inicio rápido
- Usar la pantalla CONFIG para hacer ajustes en la configuración y ajustar ganancias de entrada (usando Gain Assistant)
- Subir niveles en la pantalla FADER
- Hacer cambios en la mezcla usando las pantallas PROCESSING, FADER y FX
Una vez que la plantilla ha sido ajustada a conveniencia, puede almacenarse como una Escena o en un Show para uso futuro.
Cosas importantes a tener en cuenta al usar Inicio rápido:
- El estado actual del CQ será sobrescrito, por lo que es buena práctica almacenar una Escena antes de recuperar una plantilla de Inicio rápido.
- A diferencia de una Escena, Inicio rápido puede cambiar el enlace estéreo de entradas y salidas y el tipo de EQ. Esto puede hacer que recuperar Escenas después de recuperar una plantilla de Inicio rápido resulte en una configuración inesperada. Para corregir un problema debido a configuraciones diferentes, restablezca el enlace estéreo y los tipos de EQ al estado correcto y recupere la Escena nuevamente.
- Preamp Los ajustes de ganancia se establecerán en 0dB y toda la alimentación phantom +48V se apagará.
Plantillas
All Quick – Todos los canales enlazables configurados en mono. Todas las entradas mono y estéreo tienen el EasyEQ Quick Channel activo (y plano) para un control simple y rápido de cualquier tipo de fuente de entrada.
All Complete – Todos los canales enlazables configurados en mono. Todas las entradas mono y estéreo tienen un Canal Completo recuperado con todos los bloques de procesamiento completamente restablecidos.
Conference - Todos los canales enlazables configurados en mono. El primer banco de entradas usa Quick Channels de voz. Todas las demás entradas mono y estéreo usan EasyEQ Quick Channel (configurado plano).
ⓘ Active el Mezclador Automático de Micrófonos para cada canal de voz que se use en la pantalla CONFIG / AMM.
Rock* – Entradas configuradas para batería, bajo, guitarra rítmica, guitarra principal y voces, todas usando Quick Channels.
Pop* - Entradas configuradas para batería, bajo, guitarra, teclados, sintetizador y voces, todas usando Quick Channels.
Country* - Entradas configuradas para batería, bajo, teclados, guitarra acústica, guitarra eléctrica, banjo, violín, armónica y voces, todas usando Quick Channels.
Jazz* – Entradas configuradas para batería, bajo, piano, guitarra, saxofón, trompeta y voces, todas usando Quick Channels.
*Estas plantillas varían según el modelo de CQ que se utilice.
Shows, Escenas y Bibliotecas
Shows
El CQ tiene un solo ‘Show’ activo en cualquier momento. Un Show incluye el estado actual de la mezcladora, la configuración actual de la mezcladora, preferencias de la mezcladora, hasta 100 Escenas y hasta 128 elementos de Biblioteca.
Los Shows se usan para diferentes configuraciones y aplicaciones y por lo tanto recuperan más ajustes que una Escena, incluyendo el enlace estéreo de canales, tipo de EQ de salida y ajustes de brillo para pantallas o LED.
Sin embargo, los Shows no incluyen configuraciones de red, nombre de la unidad, conexiones Bluetooth almacenadas, o configuraciones USB/SD. Estos se configuran por unidad, para que las configuraciones de red en la mezcladora de un lugar no sean sobrescritas cuando un ingeniero visitante recupera un Show.
Se pueden almacenar y recuperar múltiples Shows usando un dispositivo de almacenamiento USB (por ejemplo, una memoria USB).
Escenas
Las Escenas permiten almacenar y recuperar instantáneamente múltiples parámetros y configuraciones a la vez. Guardan/recuperan el estado de mezcla del CQ y pueden usarse para las diferentes escenas de una producción teatral (de ahí el nombre), diferentes canciones en un set, o incluso diferentes bandas en un show si las configuraciones son similares.
El CQ tiene 100 espacios para Escenas disponibles (por show). Una Escena almacena todos los ajustes de preamplificador, nombrado de canal, parámetros de procesamiento, niveles de envío, unidades y parámetros de FX y asignaciones de Teclas Suaves y Rotatorios Suaves.
Bibliotecas
Las bibliotecas se usan en todo el CQ para almacenar y recuperar parámetros para canales o procesamiento.
El botón para abrir la biblioteca se encuentra en las pantallas CONFIG, INPUTS y OUTPUTS, en la esquina superior derecha de la mayoría de las pantallas PROCESSING y en la pantalla FX.
Se abre una biblioteca diferente dependiendo de la pantalla que se esté visualizando.
Almacenado en el CQ
- 1 Show
- Configuraciones de red
- Nombre de la unidad
- Bibliotecas de fábrica
Almacenado en cada Show
- 100 Escenas
- 128 Bibliotecas de usuario
- Enlace estéreo de entrada/salida
- Fuente USB y tasa de muestreo
- Preferencias de brillo de la superficie
- Configuraciones de medición cromática
- Nivel de auriculares
Almacenado en cada Escena
- Fuente de entrada
- Preamp/Ajustes de trim
- Procesamiento de entrada/salida
- Niveles de envío y paneo
- Nombres y colores de canales
- Silencios de canales
- FX unidades y parámetros
- Configuración de capas personalizadas
- Asignaciones de Teclas Suaves/Rotatorios Suaves
- Configuraciones de pedal de pie
- AMM configuraciones
Bibliotecas disponibles
ⓘ Todas las bibliotecas se muestran como una ventana emergente, accesible usando el botón de Biblioteca en la pantalla listada entre paréntesis aquí. Las bibliotecas afectan al canal seleccionado o al procesamiento que se está visualizando.
Canal de entrada completo (CONFIG / INPUTS)
Incluye: Nombre/color de entrada, ajustes de preamplificador/trim, Quick Channel o Canal Completo (HPF, Gate, PEQ, Compresor)
Procesamiento de canal de entrada (PROCESSING / INPUTS (vista de banco))
Incluye: Quick Channel, Canal Completo (HPF, Gate, PEQ, Compresor)
Procesamiento de canal de entrada (PROCESSING / INPUT / Quick Channel)
Incluye: Quick Channel o Canal Completo (HPF, Gate, PEQ, Compresor)
Canal de salida completo (CONFIG / OUTPUTS)
Incluye: Nombre de salida, tipo de EQ, GEQ o PEQ+FBA, Compresor, Limitador
Procesamiento de canal de salida (PROCESSING / OUTPUTS (vista de banco))
Incluye: Tipo de EQ, GEQ o PEQ+FBA, Compresor, Limitador
Gate (PROCESSING / INPUT / Gate)
Incluye: Sólo ajustes de Gate
GEQ (PROCESSING / OUTPUT / GEQ)
Incluye: Sólo ajustes de GEQ
PEQ (PROCESSING / INPUT / PEQ y PROCESSING / OUTPUT / PEQ)
Incluye: Sólo ajustes de PEQ
Feedback Assistant (PROCESSING / OUTPUT / FBA)
Incluye: Ajustes de FBA y filtros de modo fijo sólo
Compresor (PROCESSING / INPUT / Compresor y PROCESSING / OUTPUT / Compresor)
Incluye: Sólo ajustes de compresor
Limitador (PROCESSING / OUTPUT / Limitador)
Incluye: Sólo ajustes de limitador
FX (FX)
Incluye: Modelo de FX, parámetros de FX, modo de silencio de unidad de FX, porcentaje de mezcla de inserción
Copiar, pegar y restablecer procesamiento

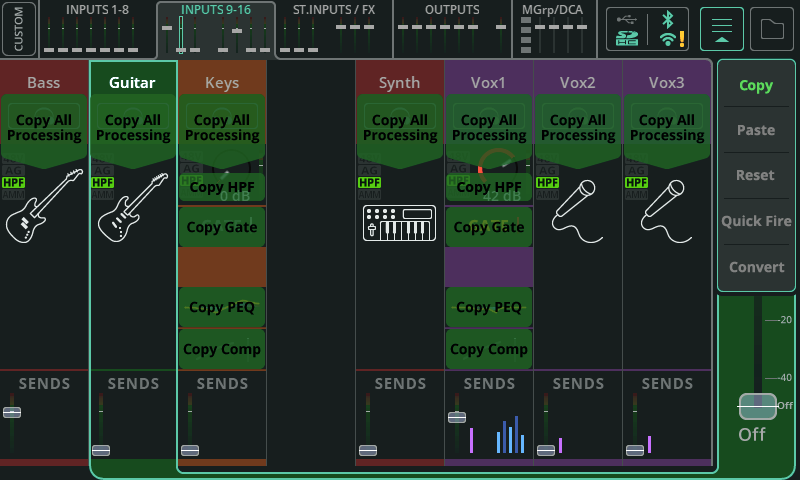

Copiar

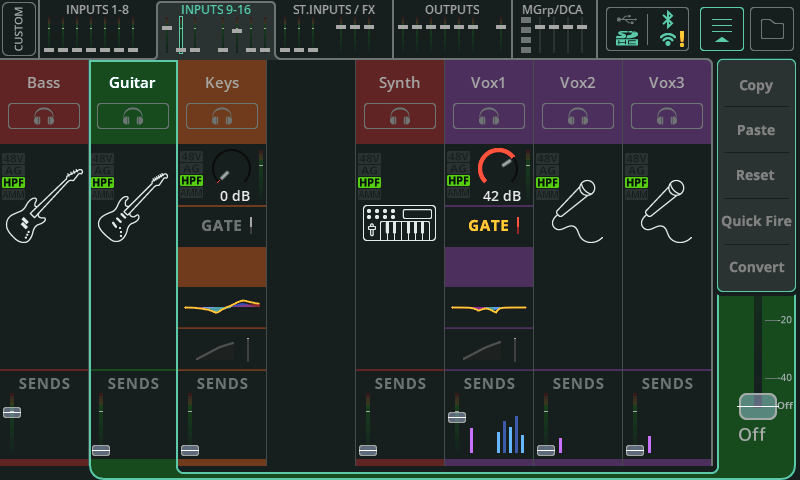

Abra el menú desplegable desde la esquina superior derecha y seleccione Copiar para ver el procesamiento disponible para copiar.
La copia puede realizarse en la vista de banco (como se muestra), pero también al ver procesamiento individual.
Toque cualquiera de las opciones para copiar el procesamiento. El bloque o canal de procesamiento copiado se indicará con un verde más claro.

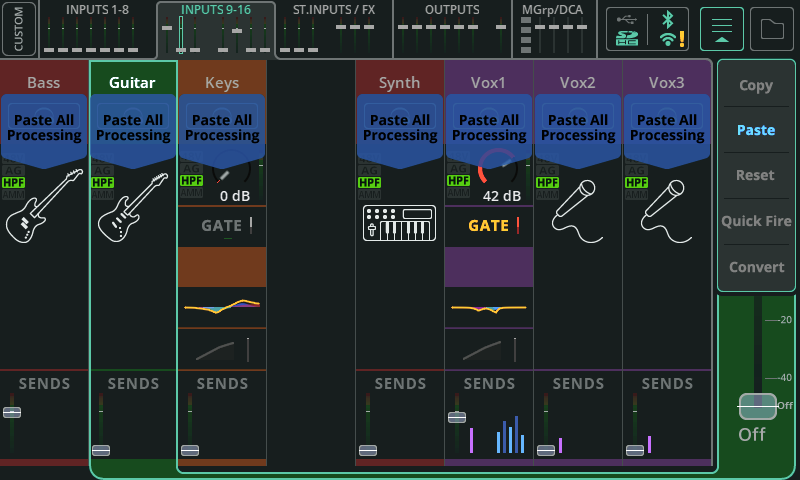

Pegar
Abra el menú desplegable desde la esquina superior derecha (si no está abierto ya por la copia) y seleccione Pegar para ver los lugares disponibles donde puede pegarse cualquier procesamiento copiado.
Toque cualquiera de las opciones para pegar el procesamiento. Cualquier bloque o canal donde se haya pegado procesamiento se indicará con un azul más claro.
El pegado puede realizarse en la vista de banco (como se muestra), pero también al ver procesamiento individual.

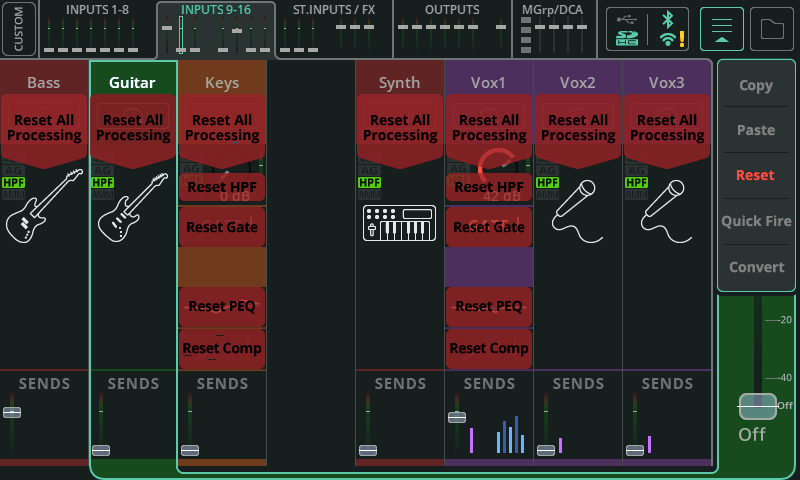

Restablecer
Abra el menú desplegable desde la esquina superior derecha y seleccione Restablecer para ver las opciones de restablecimiento disponibles.
Toque cualquiera de estas opciones para restablecer el procesamiento a los valores predeterminados.
Los restablecimientos pueden realizarse en la vista de banco (como se muestra), pero también al ver procesamiento individual.

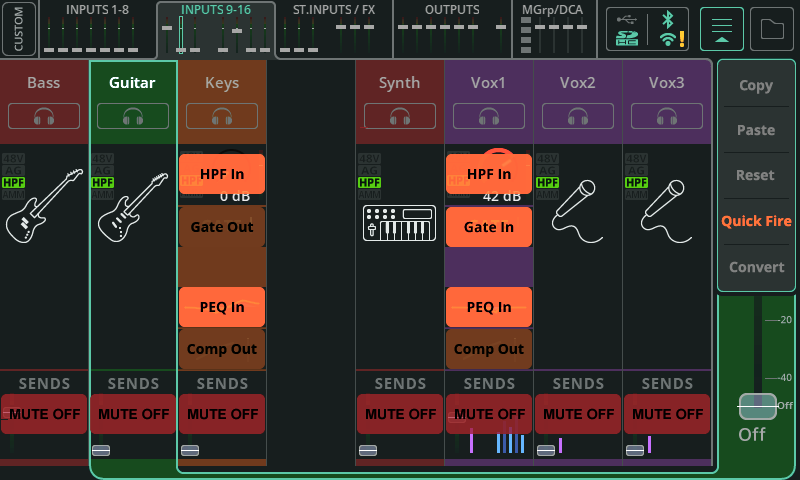

Disparo rápido de procesamiento
Abra el menú desplegable desde la esquina superior derecha cuando esté en una vista de banco y seleccione Disparo rápido para ver una superposición que permite activar o desactivar rápidamente el procesamiento en todos los canales completos visibles.
Disparo rápido también permite silenciar canales desde la pantalla PROCESSING.
Convertir un Quick Channel a un Canal Completo
Cualquier Quick Channel puede convertirse en un Canal Completo en cualquier momento sin ningún cambio en el audio.
Esto permite usar Quick Channels para una configuración rápida, pero que luego pueden cambiarse a Canales Completos para controlar parámetros individuales si se desea.
Abra el menú desplegable desde la esquina superior derecha cuando esté en una vista de banco con el Quick Channel seleccionado, o cuando esté viendo los controles del Quick Channel del canal a convertir, luego seleccione Convertir.
Aparecerá una ventana emergente explicando qué sucederá y dará la opción de aplicar o cancelar la conversión.
Tenga en cuenta que no es posible convertir Canales Completos a Quick Channels.
