EINGÄNGE

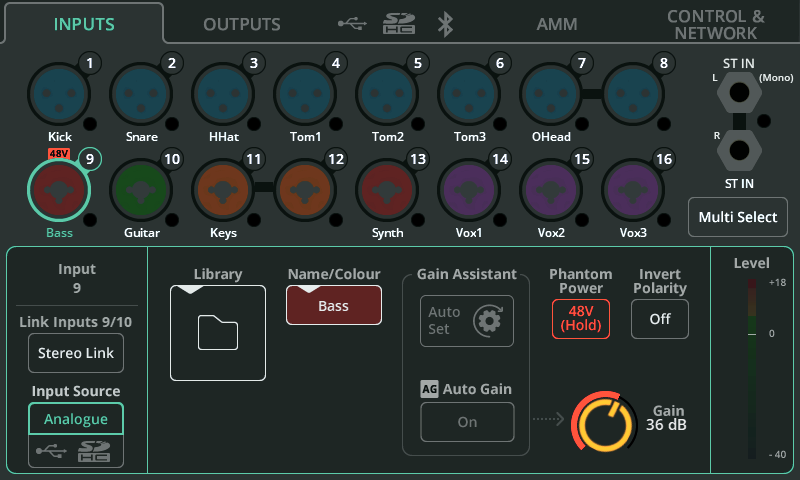

Eingangsanschlüsse werden oben auf dem Bildschirm angezeigt, entsprechend der Hardware-Anordnung. Jeder enthält ein Chromatic Meter zur Anzeige des Eingangssignals.

Berühren Sie eine Buchse, um sie auszuwählen und die Einstellungen für diesen Eingang/Kanal unten anzuzeigen.

Mehrfachauswahl – Ermöglicht die gleichzeitige Auswahl mehrerer Eingänge. Dies erlaubt es, mehrere Eingangsquellen gleichzeitig zwischen analog und digital umzuschalten oder Gain Assistant-Funktionen gleichzeitig auf mehreren analogen Eingängen durchzuführen.

Stereo-Verknüpfung – Verwenden Sie ungerade/gerade Paare von Eingängen als einen einzigen Stereo-Kanal (ungerade=links, gerade=rechts). Wenn aktiv, gelten alle Einstellungen, Verarbeitung und Routing für beide und es erscheint nur ein Kanal in den BILDSCHIRMEN VERARBEITUNG und FADER.

ⓘ Beachten Sie, dass es nicht möglich ist, die Kanäle 5/6 auf einem CQ-12T stereo zu verknüpfen.

Eingangsquelle – Wählen Sie Analog, um den Kanal von den analogen Buchsen zu beziehen, oder wählen Sie USB/SD, um von USB-Laufwerk und SD-Karte zu beziehen.

ⓘ Beim Abspielen von Mehrspur-Audio im HOME / RECORD / Multitrack-Bildschirm ist die Quelle die SD-Karte, andernfalls ist es USB-B.

Bibliothek – Öffnet die Kanallibrary zum Speichern oder Abrufen aller Kanaleinstellungen, einschließlich Name, Farbe, Preamp und Verarbeitung. Schnelle und vollständige Bibliotheken sind verfügbar.

Name/Farbe – Ändern Sie den Namen und die Farbe des ausgewählten Kanals.

Gain Assistant – Berühren Sie Auto Set und erzeugen Sie Rauschen im Mikrofon oder mit dem angeschlossenen Instrument/Gerät, um den Vorverstärker-Gain automatisch basierend auf dem am Eingang empfangenen Signalpegel einzustellen. Schalten Sie Auto Gain ein, um den Vorverstärker-Gain automatisch zu reduzieren und Übersteuerungen zu vermeiden, wenn hohe Pegel erkannt werden.

Phantomspannung – Berühren und halten Sie, um +48V am XLR-Eingang zu aktivieren (erforderlich für Kondensatormikrofone und aktive DI-Boxen).

ⓘ Phantomspannung wird nur über eine XLR-Verbindung bereitgestellt. Sie wird nicht an die ¼” TRS-Klinkenverbindung einer Kombibuchse gesendet.

Polung invertieren – Invertiert die Polarität des Signals. Wird häufig verwendet, wenn mehrere Mikrofone an derselben Quelle eingesetzt werden (z. B. Snare oben und Snare unten).

Gain – Passen Sie den Gain manuell für das eingehende Signal an.

Trim – Digitale Pegelanpassung, verfügbar bei Stereo-Line-Eingängen und wenn eine Eingangsquelle auf digital (USB/SD) eingestellt ist.

ⓘ Gain Assistant, Gain und Phantomspannung sind nur bei analogen Eingangsquellen verfügbar.

Pegel – Zeigt den Pegel nach dem Vorverstärker (vor der Verarbeitung) des Eingangs an.

AUSGÄNGE

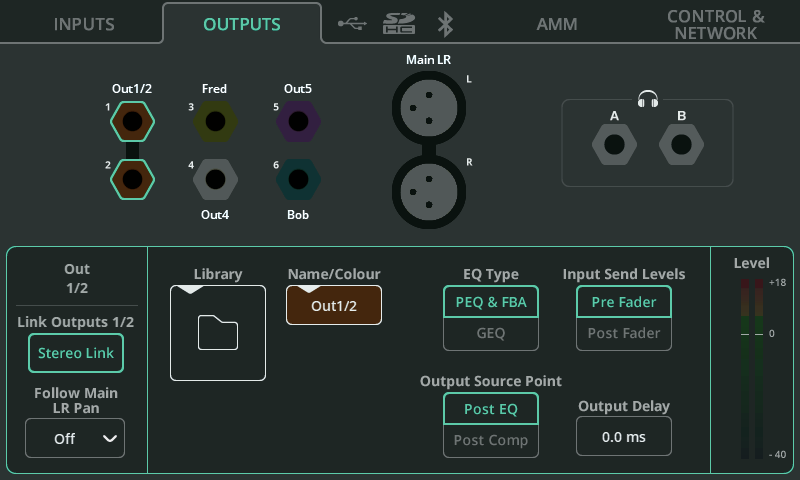

Ausgangsbuchsen werden oben auf dem Bildschirm angezeigt, entsprechend der Hardware-Anordnung.

Berühren Sie eine Buchse, um sie auszuwählen und die Einstellungen für diesen Ausgang/Kanal unten anzuzeigen.

Stereo-Verknüpfung (nur Out 1-6) – Verwenden Sie ungerade/gerade Paare von Ausgängen als einen einzigen Stereo-Kanal (ungerade=links, gerade=rechts). Wenn aktiv, gelten alle Einstellungen und Verarbeitung für beide.

Main LR-Pan folgen (nur Out 1-6) – Verfügbar bei Ausgängen, die verknüpft/stereo sind. Wählen Sie, ob das Panning der Eingänge zum Ausgang unabhängig vom Panning der Eingänge zum Main LR-Ausgang ist (Aus) oder ob es ihnen in gleicher Richtung (Ein) oder entgegengesetzter Richtung (Ein – Inv) folgt.

ⓘ Die Einstellung Ein - Inv ist nützlich für Stereo-Bühnenmonitoring, da links/rechts von der Bühne das Gegenteil von links/rechts vom Publikum ist.

Bibliothek – Öffnet die Kanallibrary zum Speichern oder Abrufen aller Kanaleinstellungen, einschließlich Name.

Name/Farbe – Ändern Sie den Namen und die Farbe des ausgewählten Kanals.

EQ-Typ – Wählen Sie entweder parametrischen EQ plus Feedback Assistant oder einen grafischen EQ für jeden Ausgang.

Eingangs-Send-Pegel (nur Out 1-6) – Wählen Sie, ob Send-Pegel von den Eingängen Pre-Fader (unabhängig von den Send-Pegeln zum Main LR-Ausgang) oder Post-Fader (sie „folgen“ und sind relativ zu den Send-Pegeln der Eingänge zum Main LR-Ausgang) sind.

Ausgangs-Quellpunkt – Wählen Sie den Punkt, an dem das Signal vom Eingangskanal zum ausgewählten Ausgang gesendet wird. „Post EQ“ bedeutet, dass die Kompression des Eingangskanals im Ausgang nicht hörbar ist; dies wird häufig für Monitorlautsprecher verwendet. „Post Comp“ bedeutet, dass die Kompression des Eingangskanals im Ausgang hörbar ist und oft für Fill-Lautsprecher, Subfeeds, Aufnahme oder Streaming verwendet wird.

Ausgangsverzögerung – Verzögern Sie jeden Ausgang um bis zu 682 ms. Wird häufig verwendet, um Fill-Lautsprecher zeitlich auszurichten oder Audio mit Video zu synchronisieren.

Kopfhörerausgang

Quelle – Wählen Sie Listen, damit der Kopfhörerausgang mit den Listen-Tasten (mit Kopfhörersymbol) an jedem Kanal funktioniert. Stellen Sie auf einen Mono- oder Stereoausgang ein, um ihn als Monitor-Ausgang mit unabhängigen Send-Pegeln zum Main LR zu verwenden.

ⓘ Wenn Listen eingestellt ist und keine Listen-Taste gedrückt wird, wird der Kopfhörerausgang vom Main LR gespeist.

Lautstärke – Stellen Sie den Pegel des Kopfhörerausgangs ein.

ⓘ Die Kopfhörerlautstärke kann auch vom Startbildschirm aus gesteuert werden. Um schnell darauf zuzugreifen, drücken Sie die HOME-Bildschirmtaste auf dem CQ-12T oder CQ-18T einmal oder zweimal, um sie anzuzeigen und anzupassen.

Der CQ-18T verfügt über zwei Kopfhörerausgänge, die individuell eingerichtet werden können. Beispielsweise ist es möglich, einen Kopfhörerausgang auf Listen einzustellen und den anderen mit einem der Monitor-Mixe zu speisen.

Alt Out (CQ-20B)

Der Alt Out bietet eine alternative symmetrische TRS-Ausgangsverbindung.

Quelle – Wählen Sie einen anderen Ausgang oder leiten Sie den Listen-Ausgang um.

ⓘ Wenn Listen eingestellt ist und keine Listen-Taste gedrückt wird, wird der Alt Out vom Main LR gespeist.

ⓘ Listen wird am Alt Out mit voller Lautstärke gesendet, um es mit IEM-Systemen zu verwenden, die eine Eingangspegelregelung haben. Für einstellbare Pegel sollte der Kopfhörerausgang verwendet werden.

Digitales Audio (Symbole) / USB/SD

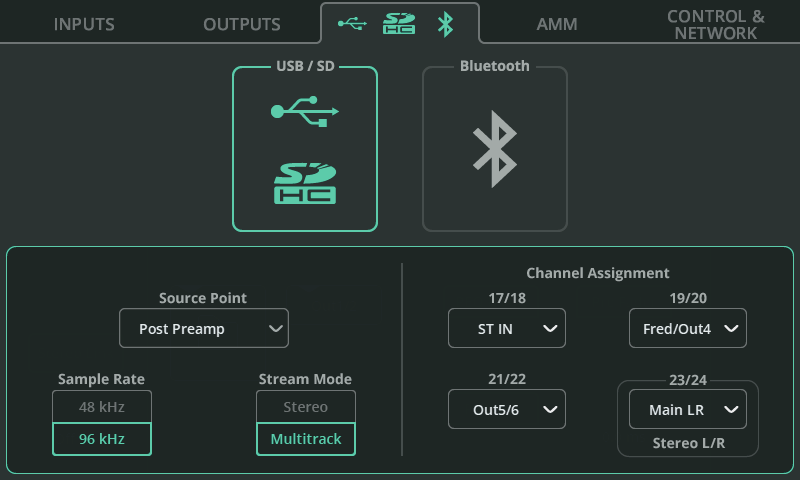

Quellpunkt – Wählen Sie, ob das Signal, das von den Eingangskanälen an USB/SD gesendet wird, keine Kanalverarbeitung, teilweise Verarbeitung oder vollständige Verarbeitung enthält.

Abtastrate – Wählen Sie zwischen 48 kHz oder 96 kHz. Dies betrifft die USB-A-Aufnahme, die USB-B-Verbindung zu einem Computer und die SD-Kartenaufnahme. Bei der SD-Kartenaufnahme auf dem CQ-18T und CQ-20B können bis zu 16 Kanäle bei 96 kHz aufgenommen oder wiedergegeben werden und alle verfügbaren Kanäle können bei 48 kHz aufgenommen oder wiedergegeben werden.

ⓘ Die Wiedergabe von 48-kHz-Mehrspuraufnahmen von der SD-Karte ist nicht möglich, wenn auf 96 kHz eingestellt ist, und umgekehrt.

Stream-Modus – Wählen Sie zwischen einem Stereo- oder Mehrspur-Ausgang für die USB-B-Verbindung. Wenn auf Stereo eingestellt, ist das Ausgangssignal das in der Kanalzuweisung mit „Stereo L/R“ bezeichnete.

Stellen Sie auf Stereo für Streaming oder Aufnahme mit mobilen Geräten ein, die keine Mehrkanal-Audiogeräte unterstützen.

Stellen Sie auf Mehrspur für Mehrkanalaufnahmen zu und von einer DAW ein.

Kanalzuweisung – Mono-Eingangskanäle sind dauerhaft den USB/SD-Ausgängen zugewiesen. Zusätzlich hat das CQ-12T 3 zuweisbare Stereo-Ausgänge und das CQ-18T sowie CQ-20B jeweils 4 zuweisbare Stereo-Ausgänge. Diese ermöglichen die Aufnahme und Wiedergabe von Stereo-Line-Eingängen, FX-Geräten, Main LR-Ausgang oder Ausgängen 1-6.

Das letzte Stereo-Paar ist standardmäßig auf Main LR eingestellt und wird neben der Sendung an Mehrspur-Ausgänge für Stereoaufnahmen an USB-A oder wenn der USB-B-Stream-Modus auf Stereo eingestellt ist, verwendet.

Digitales Audio (Symbole) / Bluetooth

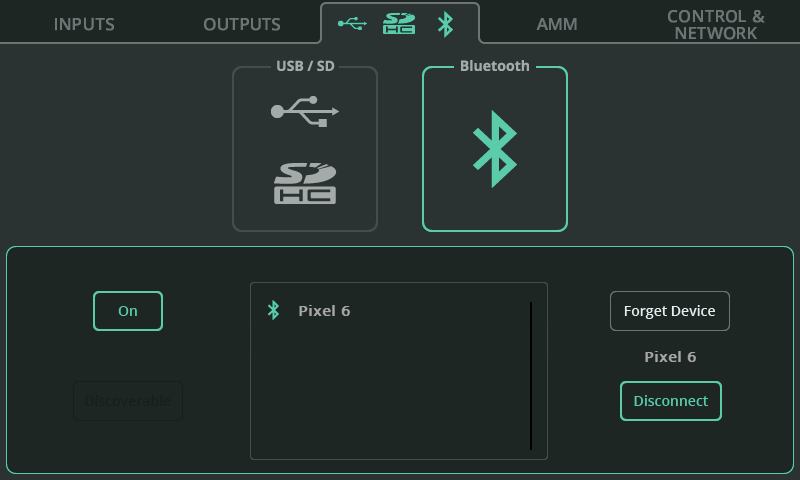

An/Aus – Bluetooth ein- oder ausschalten.

Sichtbar – Ermöglichen Sie, dass das CQ-Gerät von anderen Bluetooth-Geräten erkannt wird. Aktivieren Sie dies und fügen Sie dann das CQ als Bluetooth-Gerät zu einem Telefon, Tablet oder Computer hinzu.

Gerät vergessen – Wählen Sie ein zuvor verbundenes Gerät aus der Liste aus und verhindern Sie damit zukünftige Verbindungen.

ⓘ Geräte können jederzeit erneut über die Schaltfläche Sichtbar verbunden werden.

Trennen – Verbindung mit dem ausgewählten Gerät beenden.

ⓘ Das CQ-12T benötigt für die Verbindung eine PIN. Diese ist auf 1969 eingestellt (das Gründungsjahr von Allen & Heath).

AMM (Automatischer Mikrofonmischer)

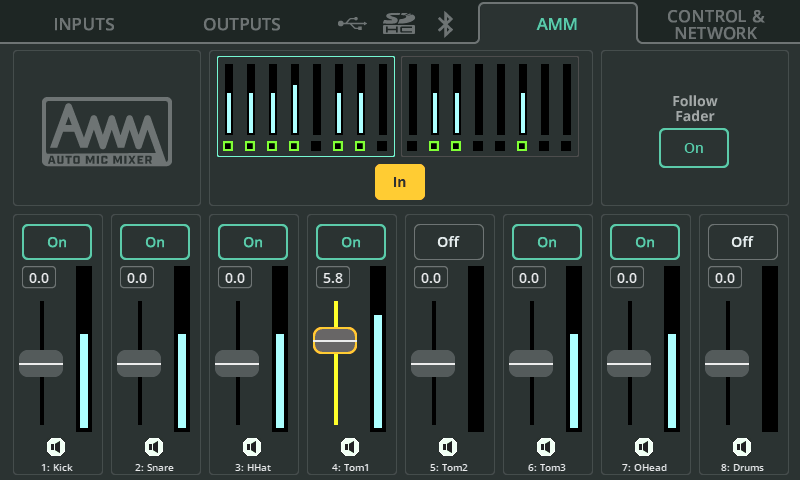

Der automatische Mikrofonmischer von CQ verwendet einen Gain-Sharing-Algorithmus, der für den Einsatz bei Mehrmikrofon-Sprachanwendungen wie Konferenzen, Meetings, Rundfunk und Podcasts entwickelt wurde. Er kann auf jedem Mono-Eingangskanal des CQ verwendet werden, wobei zwei Bänke oben auf der Seite angezeigt werden.

Der AMM-Algorithmus betrachtet den eingehenden Signalpegel, die Prioritätseinstellung und (optional) den Fader-Pegel und fügt dann Gain (Pegel) zu jedem benutzten Kanal hinzu, während er den Gain der anderen Kanäle reduziert. Dies verringert Hintergrundgeräusche und die Wahrscheinlichkeit von Rückkopplungen und verbessert die Verständlichkeit.

Ein/Aus – Schalten Sie den gesamten AMM ein oder aus.

Ein/Aus – Aktivieren oder deaktivieren Sie AMM auf jedem Kanal einzeln.

Prioritäts-Fader – Passen Sie die Priorität jedes Kanals in der Berechnung an.

Fader folgen – Wenn aktiviert, berücksichtigt die Berechnung den Eingangs-Send-Pegel zum Main LR.

STEUERUNG & NETZWERK / Fußschalter

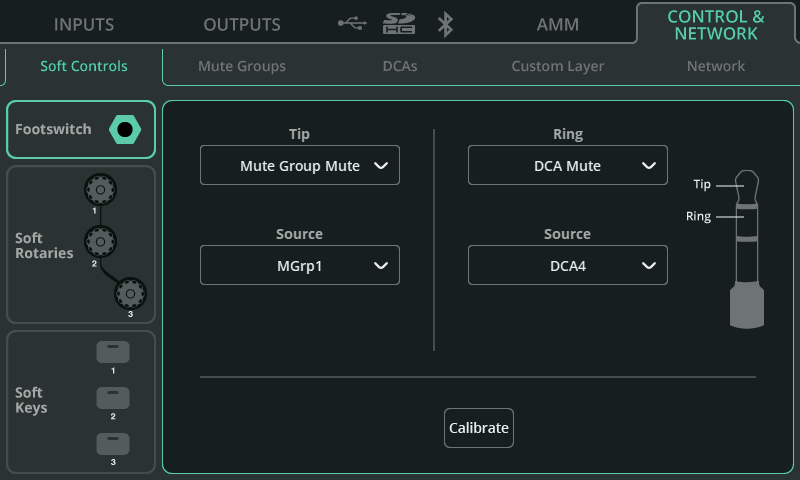

Ein einzelner Fußschalter mit TS (Tip, Sleeve)-Verbindung oder ein doppelter Fußschalter mit TRS (Tip, Ring, Sleeve)-Verbindung kann mit CQ verwendet werden.

Jeder Schalter kann unabhängig für Latching, Momentary oder Soft Latch (Momentary wirkt als Latching) Betrieb eingestellt werden.

Kalibrieren – Folgen Sie den Schritten, um einen angeschlossenen Fußschalter zu erkennen und einzurichten.

Tip/Ring – Weisen Sie die Funktion zu, die von jedem Fußschalter ausgeführt werden soll. Wenn ein einzelner TS-Fußschalter verwendet wird, weisen Sie nur Tip zu.

STEUERUNG & NETZWERK / Soft Rotaries (CQ-18T)

Jeder Soft Rotary kann einzeln ausgewählt werden.

Smart Rotaries – Wenn eingeschaltet, werden die Drehregler automatisch je nach angezeigtem Bildschirm auf Steuerungen gemappt. Beispielsweise steuern sie im Eingangs-Kanal-Bank-Ansicht Gain, Pan und Level, und im PEQ-Ansicht steuern sie Breite, Frequenz und Gain des zuletzt angepassten Bands.

Diese Funktion wirkt global für alle drei Soft Rotaries und verhindert die Zuweisung anderer Funktionen, bis sie deaktiviert wird.

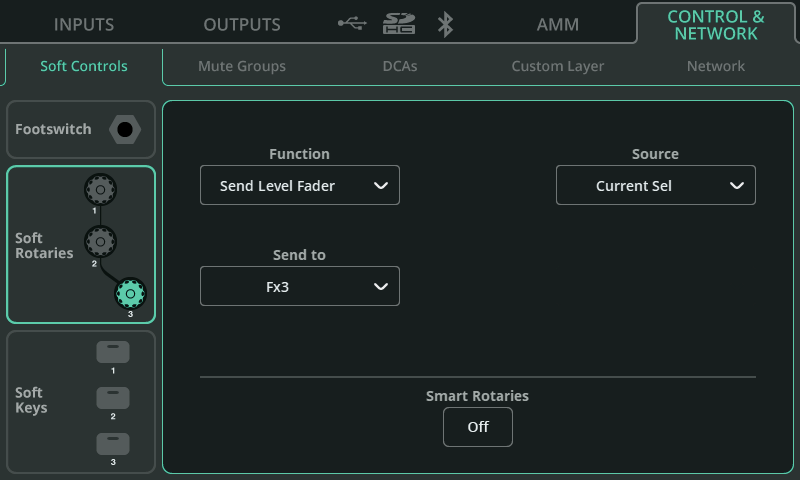

Funktion – Weisen Sie dem ausgewählten Soft Rotary eine Funktion zu.

Nachdem die Funktion ausgewählt wurde, erscheinen weitere Optionen, z. B. für die Kanalwahl.

ⓘ Verwenden Sie „Aktuelle Auswahl“ in der Quelloption, damit der Soft Rotary die ausgewählte Funktion für den aktuell ausgewählten Kanal steuert. So ist es möglich, z. B. Send-Pegel zu einem bestimmten Ausgang oder FX-Gerät vom zuletzt ausgewählten Kanal schnell anzupassen, auch wenn ein anderer Bildschirm angezeigt wird.

STEUERUNG & NETZWERK / Soft Keys

Jeder Soft Key kann einzeln ausgewählt werden.

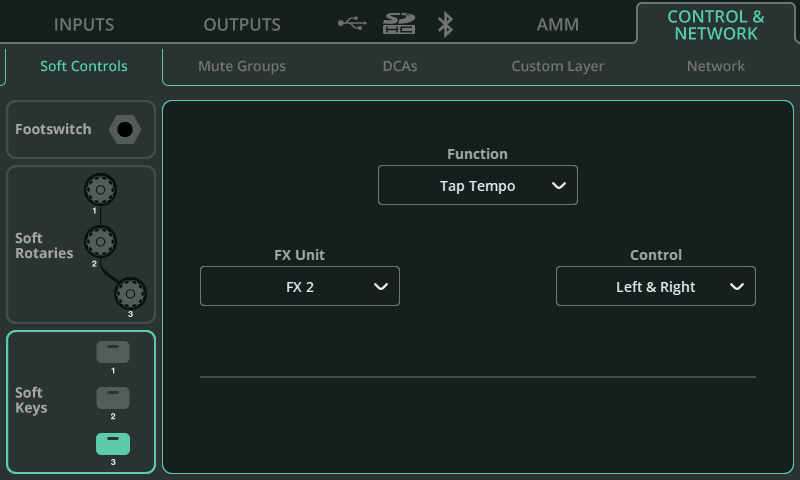

Funktion - Weisen Sie dem ausgewählten Soft Key eine Funktion zu.

Nachdem die Funktion ausgewählt wurde, erscheinen weitere Optionen, z. B. für die Kanalwahl.

Optionen umfassen:

• AMM und Ein/Aus der Verarbeitung, Listen, Stummschaltung und zentrales Panning für bestimmte Kanäle oder den aktuell ausgewählten Kanal
• Scene-Steuerungen
• Aufnahme-/Wiedergabesteuerungen
• FX Delay Tap Tempo
• Smart Rotaries Ein/Aus (CQ-18T)

STEUERUNG & NETZWERK / Stummschaltungsgruppen

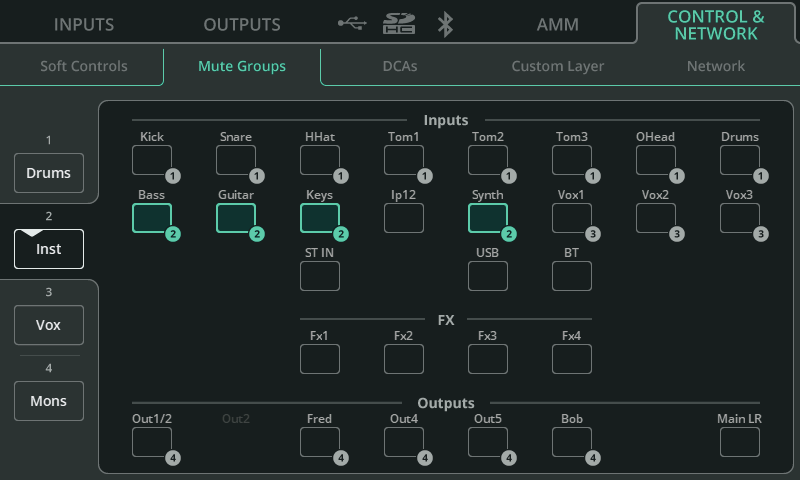

Stummschaltungsgruppen werden verwendet, um mehrere Kanäle gleichzeitig mit einer einzigen Stummschalttaste stummzuschalten oder zu aktivieren.

Alle vier Stummschaltungsgruppen-Tasten sind in den Registerkarten MGrp/DCA der BILDSCHIRME VERARBEITUNG und FADER verfügbar und können überall in der benutzerdefinierten Ebene zugewiesen werden.

Eine Stummschaltungsgruppe kann auch einer Soft-Taste oder einem Fußschalter über die Soft Controls-Registerkarte zugewiesen werden.

Stummschaltungsgruppen 1-4 (linke Seite) – Wählen Sie eine der vier Stummschaltungsgruppen, um Mitglieder zuzuweisen oder zu entfernen.

Name der Stummschaltungsgruppe – Berühren Sie den Namen der ausgewählten Stummschaltungsgruppe auf der linken Seite ein zweites Mal, um ihn umzubenennen.

Zuweisungen – Berühren Sie einen Kanal, um ihn der aktuell ausgewählten Stummschaltungsgruppe zuzuweisen oder zu entziehen. Kanäle, die der aktuell ausgewählten Stummschaltungsgruppe zugewiesen sind, sind hervorgehoben und nummeriert. Kanäle, die anderen Stummschaltungsgruppen zugewiesen sind, sind nur nummeriert. Ein Kanal kann immer nur Mitglied einer Stummschaltungsgruppe sein. Die Zuweisung zur aktuell ausgewählten Stummschaltungsgruppe entfernt andere Stummschaltungsgruppen-Zuweisungen.

STEUERUNG & NETZWERK / DCAs

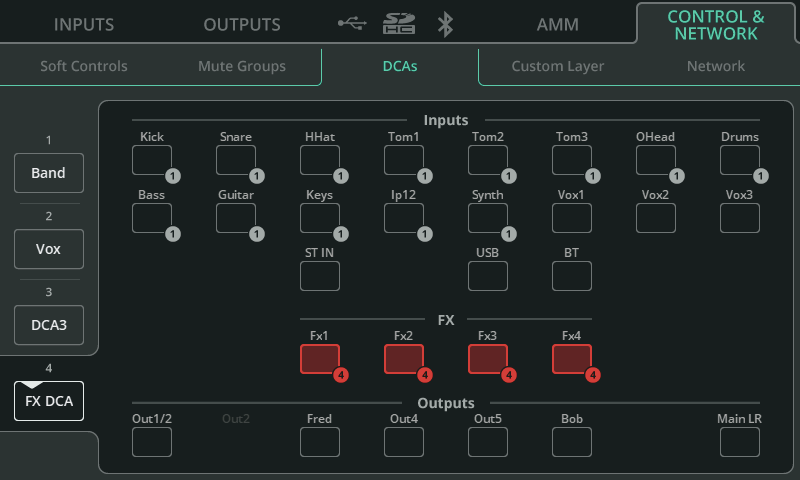

DCAs steuern den Send-Pegel zum Main LR für mehrere Kanäle gleichzeitig und ermöglichen es, diese Kanäle mit einer einzigen Stummschalttaste stummzuschalten oder zu aktivieren.

Alle vier DCAs sind in den Registerkarten MGrp/DCA der BILDSCHIRME VERARBEITUNG und FADER verfügbar und können überall in der benutzerdefinierten Ebene zugewiesen werden.

Die DCA-Pegelsteuerung kann auch den Soft Rotaries auf dem CQ-18T zugewiesen werden, und DCA-Stummschaltungen können auf allen Modellen einer Soft-Taste oder einem Fußschalter zugewiesen werden.

DCA 1-4 (linke Seite) – Wählen Sie einen der vier DCAs, um Mitglieder zuzuweisen oder zu entfernen.

Name des DCA – Berühren Sie den Namen des ausgewählten DCA auf der linken Seite ein zweites Mal, um ihn umzubenennen.

Zuweisungen – Berühren Sie einen Kanal, um ihn dem aktuell ausgewählten DCA zuzuweisen oder zu entziehen. Kanäle, die dem aktuell ausgewählten DCA zugewiesen sind, sind hervorgehoben und nummeriert. Kanäle, die anderen DCAs zugewiesen sind, sind nur nummeriert. Ein Kanal kann immer nur Mitglied eines DCA sein. Die Zuweisung zum aktuell ausgewählten DCA entfernt andere DCA-Zuweisungen.

STEUERUNG & NETZWERK / Benutzerdefinierte Ebene

Die benutzerdefinierte Ebene ermöglicht es, dass die ersten vier Bänke in den BILDSCHIRMEN VERARBEITUNG und FADER eine beliebige Kombination von 8 Kanälen oder Steuerstreifen enthalten. Schalten Sie die benutzerdefinierte Ebene mit der CUSTOM-Taste oben links in den BILDSCHIRMEN VERARBEITUNG oder FADER ein oder aus.

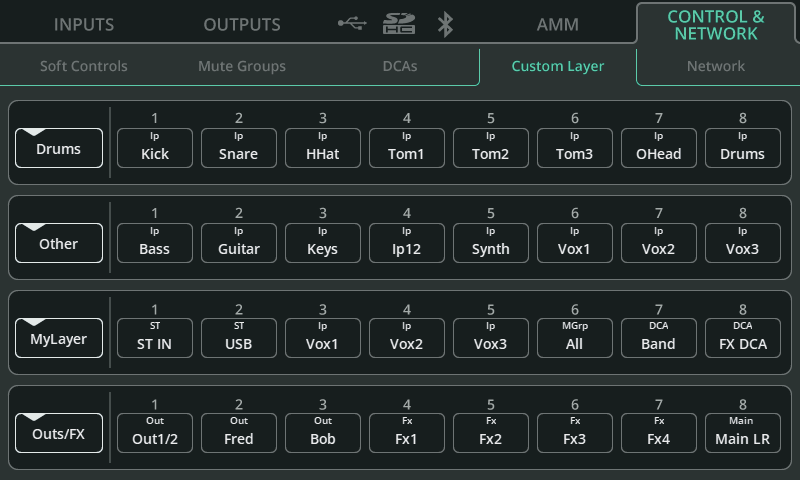

Jede Bank wird als einzelne Zeile angezeigt, wobei die erste Zeile (oben) die erste Bank-Registerkarte (links) ist. Jede Zeile enthält 8 „Slots“, denen beliebige Kanäle oder Steuerstreifen zugewiesen werden können oder die leer bleiben können.

Bankname - (linke Seite) – Berühren Sie den Banknamen, um ihn umzubenennen.

Bänke 1-4, Slots 1-8 – Berühren Sie einen Slot, um ein Pop-up mit allen möglichen Kanälen und Steuerstreifen anzuzeigen, wobei der aktuell dem Slot zugewiesene Streifen hervorgehoben ist. Wählen Sie einen Kanal oder Steuerstreifen aus, um ihn dem Slot zuzuweisen und das Pop-up zu schließen.

STEUERUNG & NETZWERK / Netzwerk (Ethernet)

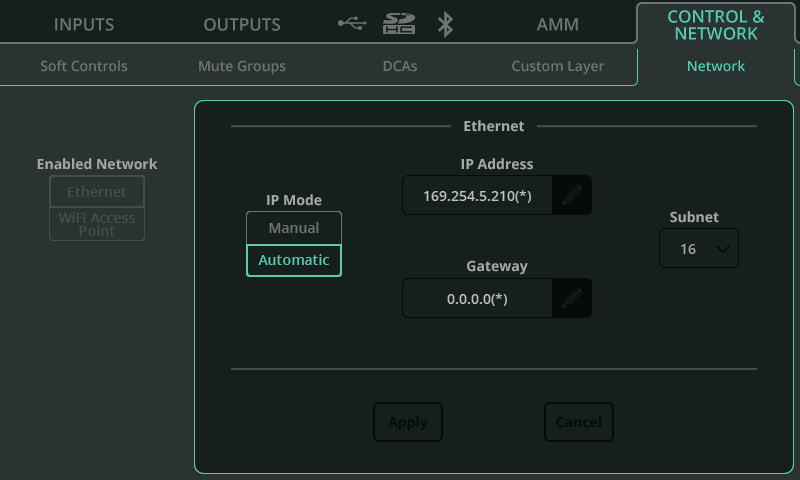

Aktiviertes Netzwerk – Wählen Sie Ethernet für eine kabelgebundene Verbindung über den Netzwerkanschluss. Wählen Sie Wi-Fi Access Point für eine drahtlose Verbindung über den integrierten Access Point des Geräts (CQ-18T, CQ-20B).

IP-Modus – Es wird empfohlen, den IP-Modus auf Automatisch zu belassen, um die Adressvergabe über DHCP zu ermöglichen, wenn möglich. Die Einstellung des IP-Modus auf Manuell sollte nur erforderlich sein, wenn kein DHCP-Host verfügbar ist oder für Setups, bei denen ein IT- oder Netzwerkteam Zugriff ermöglichen möchte und das Gerät immer dieselbe Adresse haben soll.

ⓘ Wenn der IP-Modus auf Automatisch eingestellt ist und dem CQ keine IP-Adresse zugewiesen wird, weist es sich selbst eine Adresse zu. Dies wird durch ein (*) nach der Adresse in den Netzwerk-Konfigurations- und Systeminformationsbildschirmen angezeigt.

ⓘ Wenn der IP-Modus auf Manuell eingestellt ist und die Änderung vor der Bearbeitung der Adresse, des Gateways und der Subnetzmaske angewendet wird, finden Sie die Standardwerte im Abschnitt Standard-Netzwerkeinstellungen dieses Handbuchs.

STEUERUNG & NETZWERK / Netzwerk (WiFi) (CQ-18T, CQ_20B)

Aktiviertes Netzwerk – Wählen Sie Ethernet für eine kabelgebundene Verbindung über den Netzwerkanschluss. Wählen Sie Wi-Fi Access Point für eine drahtlose Verbindung über den integrierten Access Point des Geräts (CQ-18T, CQ-20B).

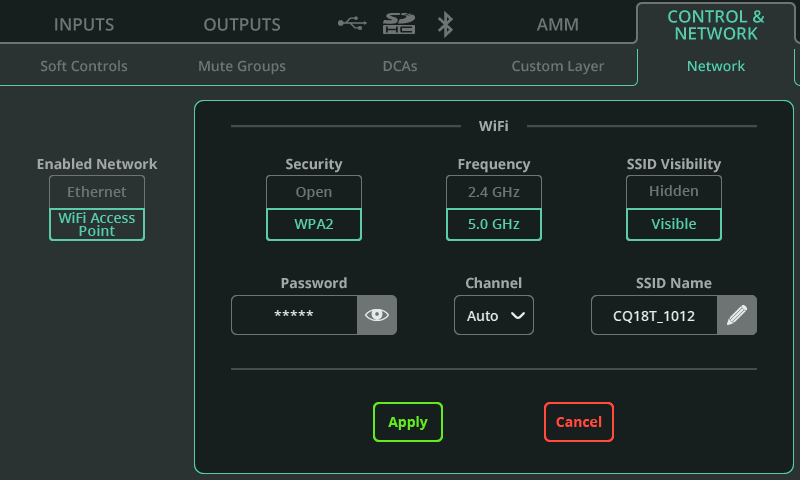

Sicherheit – Wählen Sie zwischen einem offenen Access Point oder einem WPA2-Passwortgeschützten Netzwerk.

Passwort – Legen Sie ein WPA2-Passwort für die drahtlose Verbindung fest.

Frequenz – Wählen Sie zwischen der Nutzung der 2,4-GHz- oder 5-GHz-Frequenzbänder.

Kanal – Wählen Sie einen Kanal (es wird empfohlen, Auto zu belassen).

SSID-Sichtbarkeit – Wählen Sie, ob der Netzwerkname offen ausgestrahlt wird.

SSID-Name – Weisen Sie einen benutzerdefinierten Namen für das Netzwerk zu. Der Standardname ist das CQ-Modell gefolgt von den letzten 4 Ziffern der Seriennummer.
