Einschalten

CQ-12T und CQ-18T

1) Netzstrom an das Inline 12V DC Netzteil anschließen

2) Das Netzteil an das CQ anschließen

3) Das CQ mit dem Netzschalter einschalten

4) Ausgangspegel am CQ herunterdrehen

5) Ausgänge an externe Geräte anschließen, z.B. Verstärker oder aktive Lautsprecher

6) Externe Geräte einschalten und Eingangspegel einstellen, z.B. Verstärker, aktive Lautsprecher, IEM-Sender

7) Ausgangspegel am CQ hochdrehen

CQ-20B

1) Netzstrom an das Gerät anschließen

2) Ausgänge an externe Geräte anschließen, z.B. Verstärker oder aktive Lautsprecher

3) Externe Geräte einschalten und Eingangspegel einstellen, z.B. Verstärker, aktive Lautsprecher, IEM-Sender

4) Ausgangspegel am CQ hochdrehen

Ausschalten

CQ-12T und CQ-18T

1) Ausgangspegel am CQ herunterdrehen

2) Alle Aufnahmen auf USB-A oder SD-Karte stoppen

3) Externe Geräte ausschalten oder trennen, z.B. Verstärker, aktive Lautsprecher, IEM-Sender

4) Die Herunterfahren-Taste im HOME / Home (Symbol) Bildschirm berühren

5) Das CQ mit dem Netzschalter ausschalten

6) Netzteil ausschalten und trennen (falls erforderlich)

CQ-20B

1) Ausgangspegel am CQ herunterdrehen

2) Alle Aufnahmen auf USB-A oder SD-Karte stoppen

3) Externe Geräte ausschalten oder trennen, z.B. Verstärker, aktive Lautsprecher, IEM-Sender

4) Die Herunterfahren-Taste im HOME / Home (Symbol) Bildschirm berühren

5) Netzstrom ausschalten und trennen (falls erforderlich)

Physische Bedienelemente (CQ-12T, CQ-18T)

Bildschirmtasten

5x Tasten zur Navigation zwischen den Hauptbildschirmen CONFIG, PROCESSING, FADER, FX und HOME.

• Bildschirme bleiben erhalten, außer bei der Kanalauswahl, die über die CONFIG-, PROCESSING- und FADER-Bildschirme hinweg verfolgt wird.
• Bildschirmtasten können in einigen Bildschirmen mehrfach gedrückt werden:
  • Im HOME-Bildschirm, um zum Home-Tab zurückzukehren und die Kopfhörerlautstärke zu steuern.
  • Im PROCESSING-Bildschirm, um eine Prozessansicht zu verlassen und zur Bank-Ansicht zurückzukehren.

Soft Keys

3x benutzerdefinierte Tasten, die zur Steuerung von Tap-Tempi, Stummschaltungen, Szenensteuerungen und Aufnahmen sowie vielen anderen Funktionen eingestellt werden können.

Touchscreen und Touchscreen-Drehregler

7” kapazitiver Multi-Touchscreen. Berühren und Ziehen auf dem Bildschirm zur Steuerung der Fader. Berühren Sie einen Parameter auf dem Bildschirm und verwenden Sie den Touchscreen-Drehregler zur Anpassung. Der Touchscreen-Drehregler und der Parameter leuchten gelb auf, um die Steuerung anzuzeigen.

Soft Rotaries / Smart Rotaries (CQ-18T)

3x Drehregler mit RGB-Beleuchtung, die zur Steuerung von Pegeln und Prozessparametern für einen bestimmten Kanal oder den aktuell ausgewählten Kanal eingestellt werden können.

Smart Rotaries-Modus weist die Parameter den Drehreglern abhängig vom aktuellen Bildschirm zu. Zum Beispiel steuern die Drehregler in der Eingangsbankansicht Gain, Pan und Send-Pegel. Bei einem Kompressor auf dem Bildschirm steuern sie stattdessen Ratio, Threshold und Gain.

Farbige Punkte in den Bedienelementen auf dem Bildschirm stimmen mit der Beleuchtung der Smart Rotaries überein, um anzuzeigen, welche Parameter verknüpft sind.

CQ-MixPad

Die CQ-MixPad-App wurde entwickelt, um eine nahezu identische Oberfläche wie der Touchscreen des CQ-12T und CQ-18T zu bieten.

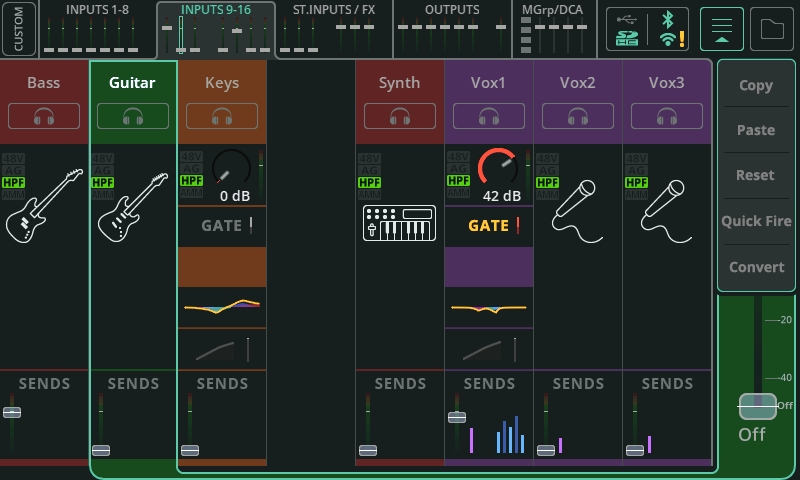

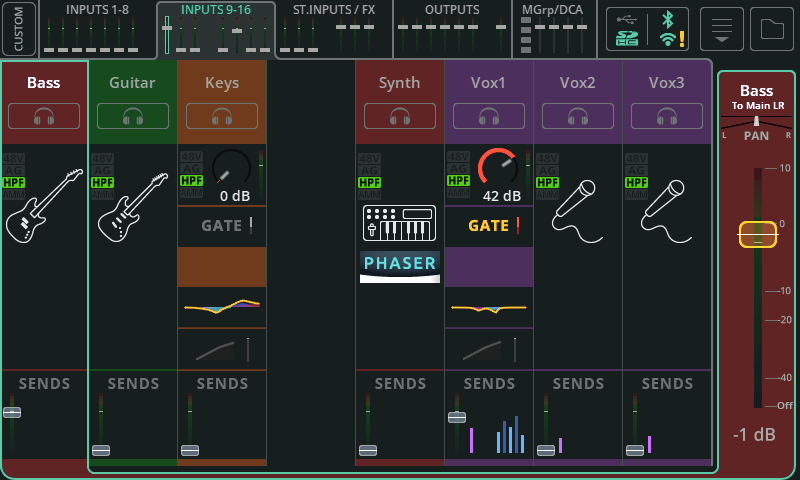

CQ Touchscreen (Processing Bank Ansicht)

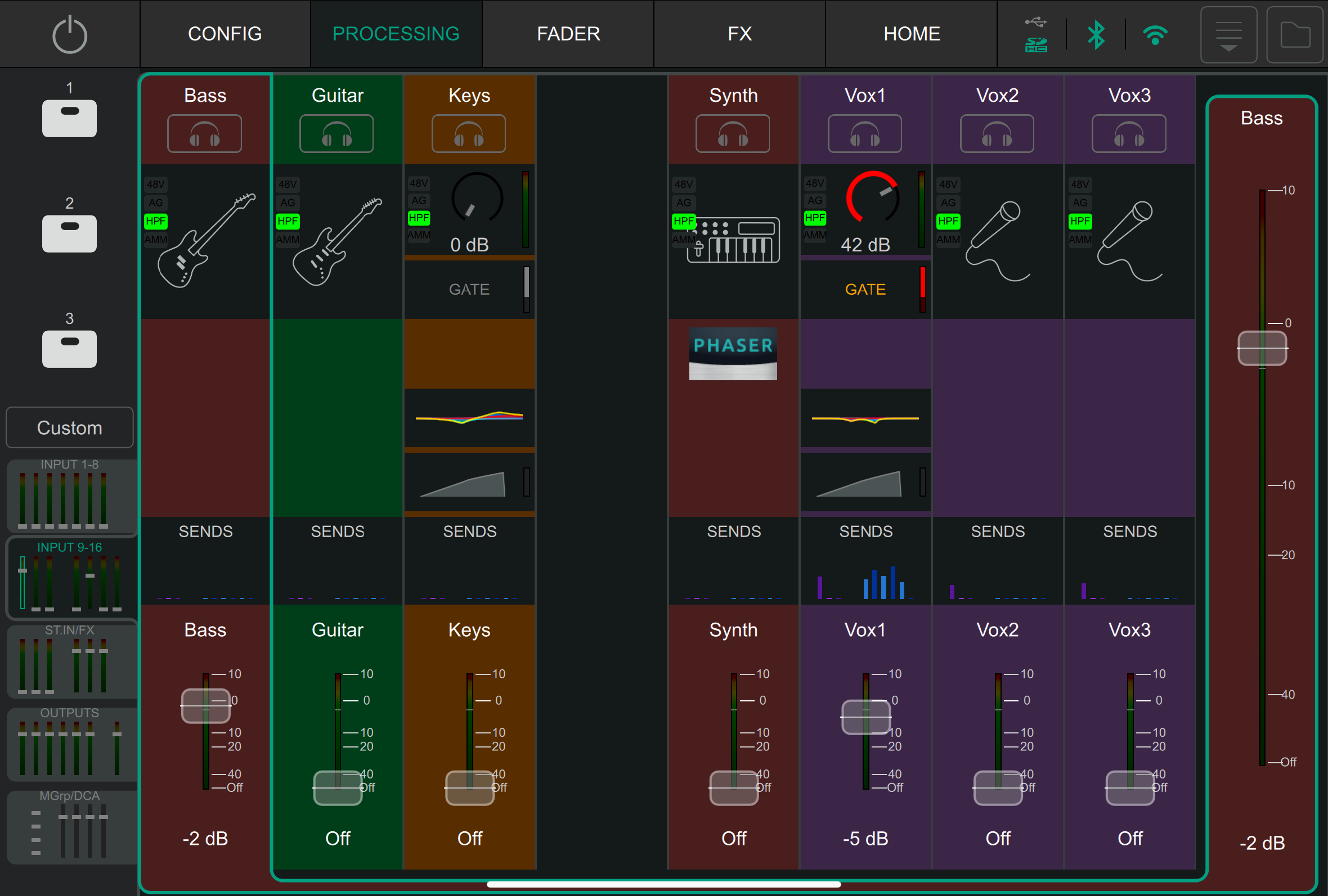

CQ-MixPad (Processing Bank Ansicht)

Unterschiede

1. Hauptbildschirm-Tasten:
   Physische Tasten auf Hardware vs. Haupt-Tabs oben in CQ-MixPad
2. Soft Keys:
   Physische Tasten auf Hardware vs. Buttons in CQ-MixPad
3. Position der Kanalbank-Tabs:
   Oben auf dem CQ-Touchscreen vs. unten links in CQ-MixPad
4. Texteingabe über Tastatur:
   Auf dem Bildschirm mit Hardware vs. Standardmethode für das Fernbediengerät

Einige Ergänzungen mit CQ-MixPad sind:

1. Fader sind am unteren Rand der Processing- und FX-Bildschirme verfügbar.
2. Außer im Processing-Bildschirm sind Ausgangsauswahl und Ausgangspegel-Fader immer rechts verfügbar.

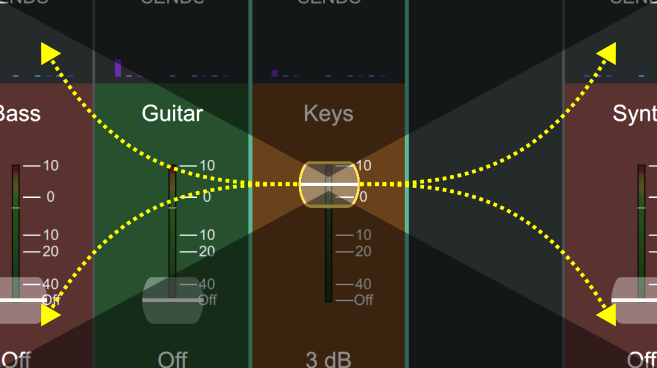

Steuerung und Feineinstellung der Fader in CQ-MixPad

Berühren oder klicken und ziehen, um die Fader nach oben oder unten zu bewegen.

Den Fader ausgewählt halten (Finger auf dem Bildschirm lassen oder klicken und halten) und nach links oder rechts vom Fader weg bewegen, um feinere Einstellungen beim Bewegen nach oben oder unten vorzunehmen. Je weiter vom Fader entfernt, desto feiner die Steuerung.

Anpassung von Prozessparametern in CQ-MixPad

Berühren oder klicken und ziehen Sie links und rechts auf vollständigen Kanalprozessparametern, um diese anzupassen.

Die Steuerung ausgewählt halten (Finger auf dem Bildschirm lassen oder klicken und halten) und nach oben oder unten vom Parameter weg bewegen, um feinere Einstellungen beim Bewegen nach links oder rechts vorzunehmen. Je weiter vom Parameter entfernt, desto feiner die Anpassung.

Steuerung von Quick Channel und FX-Parametern

Diese (in der Regel größeren) Bedienelemente bieten keine Feineinstellung und sind so ausgelegt, dass sie mit sowohl links/rechts als auch oben/unten Gesten angepasst werden.

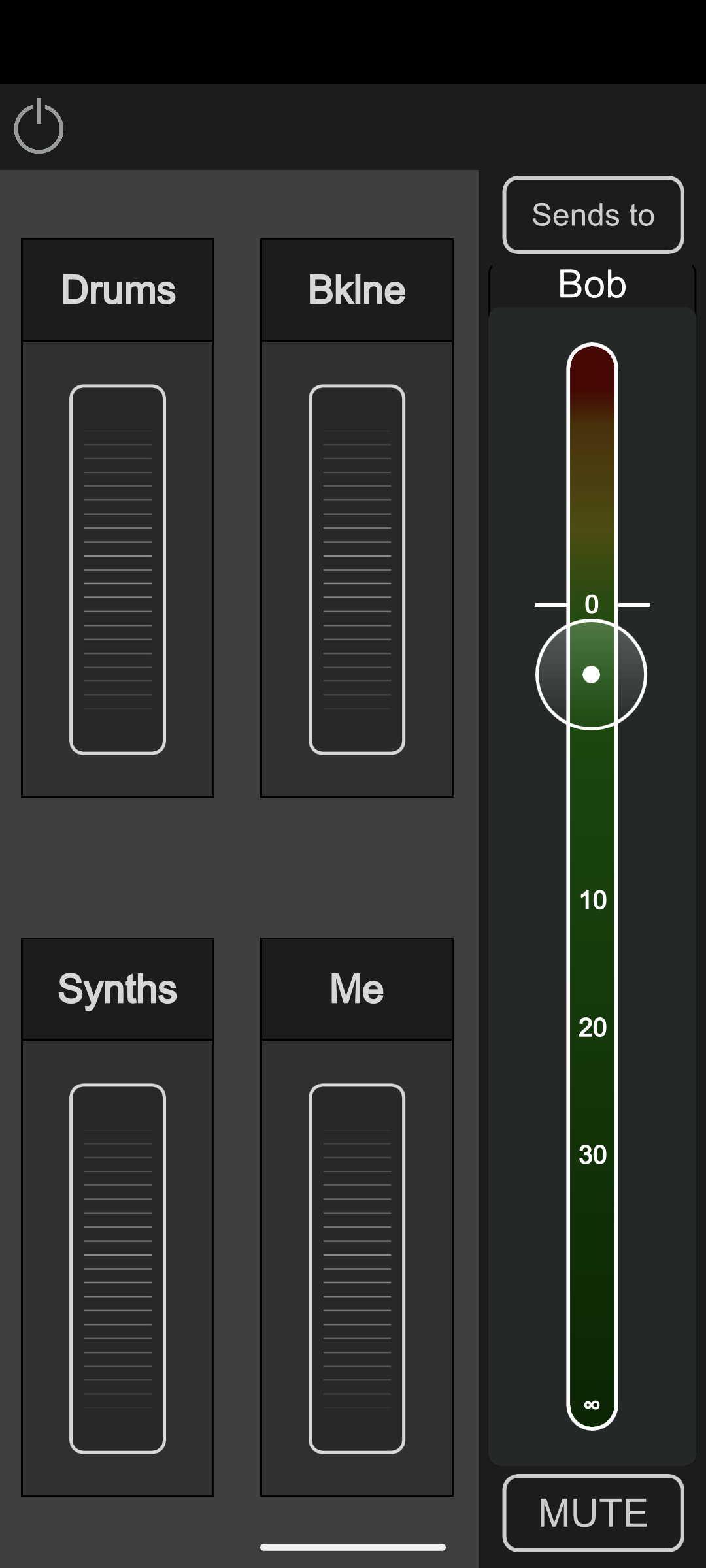

CQ4You

Die CQ4You-App ermöglicht es jedem Musiker oder Darsteller, nur die Send-Pegel zu seinem eigenen Monitor-Ausgang zu steuern.

Der Hauptbildschirm zeigt den Gesamt-Ausgangspegel rechts an, mit der Möglichkeit, darüber den gesteuerten Ausgang auszuwählen, sowie eine Stummschaltung unten.

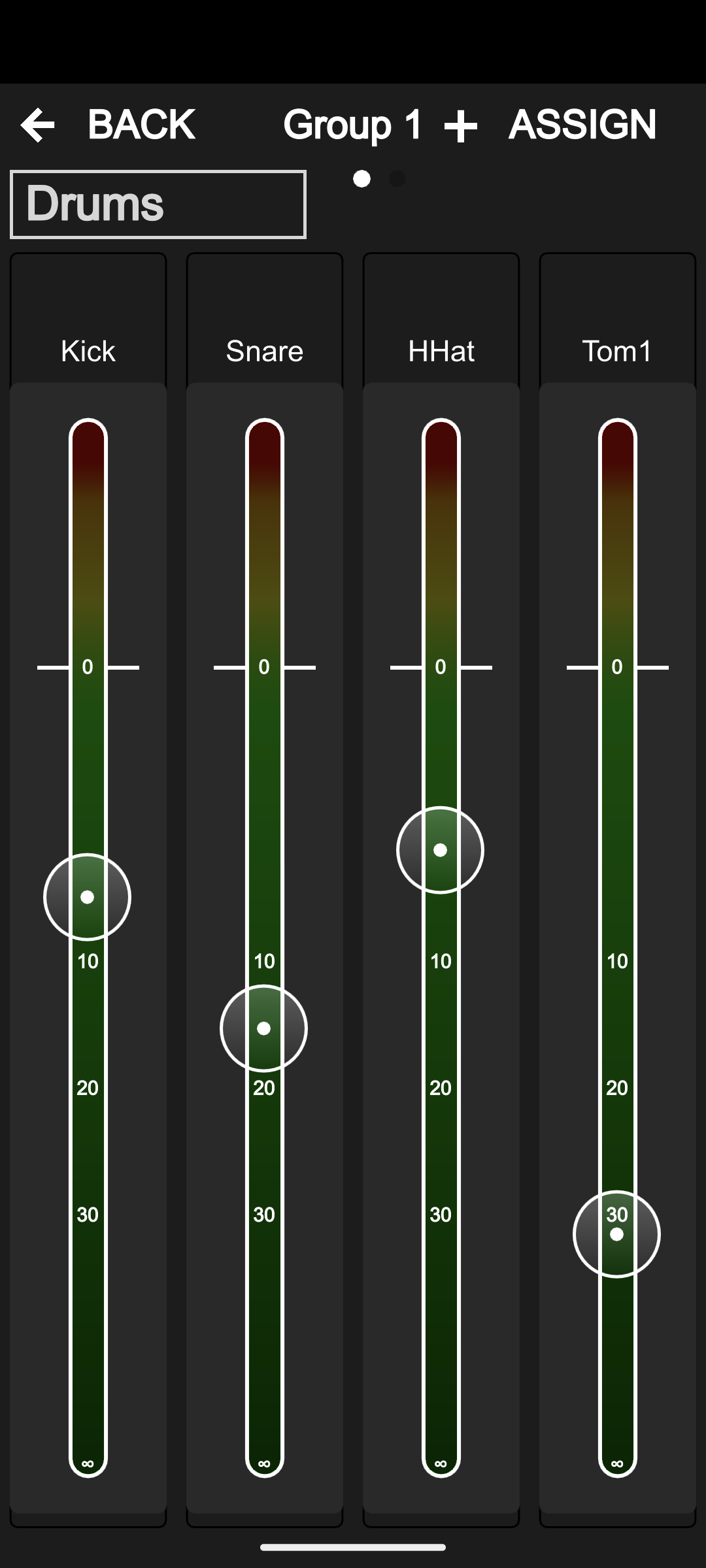

Links befinden sich 4 Gruppen mit Steuerungsrädern, die verwendet werden, um die Send-Pegel für alle zugewiesenen Kanäle gleichzeitig anzupassen. Das bedeutet zum Beispiel, dass alle Schlagzeug-Kanäle im Monitor gleichzeitig lauter oder leiser gestellt werden können.

Doppeltippen Sie auf ein Rad, um es umzubenennen, Kanäle zuzuweisen und individuelle Send-Pegel-Anpassungen für alle zugewiesenen Kanäle in der Gruppe vorzunehmen.

Arbeitsablauf und Überblick über die Hauptbildschirme

Die Benutzeroberfläche des CQ wurde für schnelles Arbeiten beim Mischen und mit einer logischen Anordnung für die Einrichtung entwickelt. Häufig genutzte Mischfunktionen erscheinen in den mittleren 3 Bildschirmen, mit der Idee, dass der Benutzer sich während der Einrichtung von den HOME- und CONFIG-Bildschirmen „hineinarbeitet“ und dann beim Mischen zwischen PROCESSING, FADER und FX-Bildschirmen wechselt.

Der grundlegende vorgesehene Arbeitsablauf ist wie folgt:

HOME – Kopfhörerlautstärke einstellen/überprüfen und bei Bedarf mit Quick Start eine Vorlage laden. Eine Szene oder Daten als Ausgangspunkt laden. Zurück zum Home-Bildschirm für die Kopfhörerlautstärkeregelung oder für Systemfunktionen (z.B. Aufnahme oder Medienformatierung, oder Systemeinstellungen).

CONFIG – Erste Konfiguration des Mischpults vor dem Mischen. Von links nach rechts am unteren Bildschirmrand kanalweise Namen und Farbe einstellen, Kanallibraries laden und Eingangsverstärkung oder Ausgangsverzögerungen einstellen. USB-Patching und Bluetooth-Verbindung konfigurieren, AMM ein-/ausschalten, physische und Fernsteuerung (Netzwerkeinrichtung für App-Steuerung) einrichten.

PROCESSING – Prozessierung kanalweise anpassen. Dieser Bildschirm dient dazu, jeden Kanal einzeln zu betrachten, einschließlich der SENDS von jedem Kanal zu allen möglichen Ausgangs- und FX-Zielen. Einen Kanal einmal berühren, um ihn auszuwählen, dann einen Prozessblock berühren, um Anpassungen vorzunehmen.

FADER – Signalpegel für einen ausgewählten Ausgang oder FX anpassen (standardmäßig Eingangspegel, die zum Main LR gehen). Umfasst Steuerung des Gesamtpegels zu Ausgangsbuchsen und Zugriff auf Ein- und Ausgangs-Stummschaltungen. Im Gegensatz zum PROCESSING / SENDS-Bildschirm, der eine Quelle zu mehreren Zielen zeigt, zeigt der FADER-Bildschirm mehrere Quellen zu einem Ziel.

FX – FX-Parameter nach Bedarf anpassen. Verschiedene FX-Modelle auf jede FX-Einheit laden. Den SENDS TO-Bildschirm (für FX im Shared-Modus) verwenden, um alle Kanäle zu sehen, die diese FX-Einheit verwenden. Alle FX zwischen Songs schnell stummschalten.

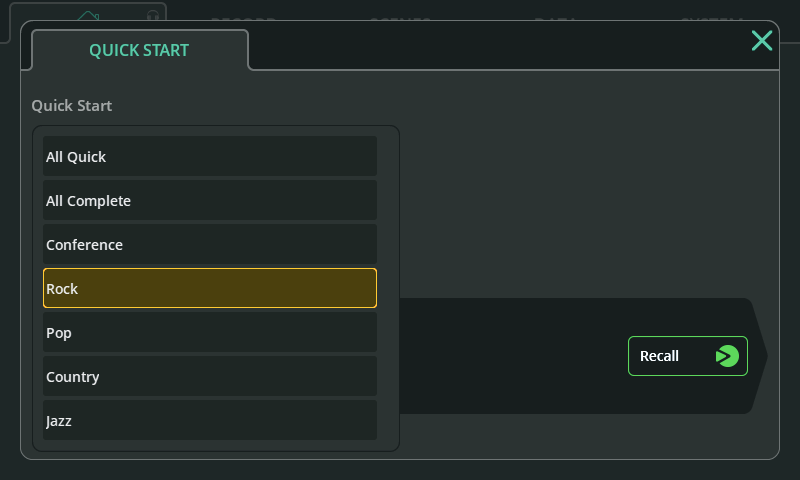

Quick Start

Die Quick Start-Taste (im ersten HOME-Bildschirm-Tab) öffnet eine Liste von Werksvorlagen, die als Ausgangspunkt für typische Mischanwendungen verwendet werden können.

Das Laden einer Quick Start-Vorlage setzt alle Parameter der CONFIG-, PROCESSING- und FX-Bildschirme, einschließlich Verlinkung von Ein- und Ausgängen, Benennung und Farbe sowie aller Prozess- und FX-Einheiten.

Der Quick Start-Arbeitsablauf ist:

1. Eine Quick Start-Vorlage laden
2. Im CONFIG-Bildschirm Einstellungen anpassen und Eingangsverstärkungen einstellen (mit Gain Assistant)
3. Pegel im FADER-Bildschirm anheben
4. Mix mit den Bildschirmen PROCESSING, FADER und FX anpassen

Nachdem die Vorlage angepasst wurde, kann sie als Szene oder in einer Show für die zukünftige Verwendung gespeichert werden.

Wichtige Hinweise zur Verwendung von Quick Start:

• Der aktuelle Zustand des CQ wird überschrieben, daher ist es ratsam, eine Szene vor dem Laden einer Quick Start-Vorlage zu speichern.
• Im Gegensatz zu einer Szene kann Quick Start die Stereo-Verlinkung von Ein- und Ausgängen und den EQ-Typ ändern. Das kann dazu führen, dass das Laden von Szenen nach einer Quick Start-Vorlage unerwartete Einstellungen bewirkt. Um Probleme durch unterschiedliche Konfigurationen zu beheben, Stereo-Verlinkung und EQ-Typen auf den korrekten Zustand zurücksetzen und die Szene erneut laden.
• Preamp-Gain-Einstellungen werden auf 0 dB gesetzt und alle +48V Phantomspeisungen werden ausgeschaltet.

Vorlagen

All Quick – Alle verlinkbaren Kanäle auf Mono gesetzt. Alle Mono- und Stereoeingänge haben den EasyEQ Quick Channel aktiviert (und flach), für einfache, schnelle Steuerung jeder Eingangsquelle.

All Complete – Alle verlinkbaren Kanäle auf Mono gesetzt. Alle Mono- und Stereoeingänge laden einen Complete Channel mit vollständig zurückgesetzten Prozessblöcken.

Conference – Alle verlinkbaren Kanäle auf Mono gesetzt. Erste Eingangsbank verwendet Voice Quick Channel. Alle anderen Mono- und Stereoeingänge verwenden EasyEQ Quick Channel (flach eingestellt).

ⓘ Automatischen Mikrofonmischer für jeden verwendeten Sprachkanal im CONFIG / AMM-Bildschirm einschalten.

Rock* – Eingänge für Schlagzeug, Bass, Rhythmusgitarre, Leadgitarre und Gesang, alle mit Quick Channels.

Pop* – Eingänge für Schlagzeug, Bass, Gitarre, Keys, Synth und Gesang, alle mit Quick Channels.

Country* – Eingänge für Schlagzeug, Bass, Keys, Akustikgitarre, E-Gitarre, Banjo, Geige, Mundharmonika und Gesang, alle mit Quick Channels.

Jazz* – Eingänge für Schlagzeug, Bass, Klavier, Gitarre, Saxophon, Trompete und Gesang, alle mit Quick Channels.

*Diese Vorlagen variieren je nach verwendetem CQ-Modell.

Shows, Szenen und Bibliotheken

Shows

Das CQ hat jeweils eine „Show“ aktiv. Eine Show umfasst den aktuellen Zustand des Mischpults, die aktuelle Mischpultkonfiguration, Mischpult-Einstellungen, bis zu 100 Szenen und bis zu 128 Bibliothekselemente.

Shows werden für unterschiedliche Setups und Anwendungen verwendet und laden daher mehr Einstellungen als eine Szene, einschließlich Stereo-Verlinkung der Kanäle, Ausgangs-EQ-Typ und Helligkeitseinstellungen für Bildschirme oder LEDs.

Shows beinhalten jedoch nicht Netzwerkeinstellungen, Gerätenamen, gespeicherte Bluetooth-Verbindungen oder USB/SD-Einstellungen. Diese werden pro Gerät gesetzt, damit Netzwerkeinstellungen eines Veranstaltungsortes nicht überschrieben werden, wenn ein Techniker eine Show lädt!

Mehrere Shows können mit einem USB-Speichergerät (z.B. USB-Stick) gespeichert und geladen werden.

Szenen

Szenen ermöglichen das sofortige Speichern und Laden mehrerer Parameter und Einstellungen gleichzeitig. Sie speichern/laden den Mischzustand des CQ und können für unterschiedliche Szenen einer Theaterproduktion (daher der Name), verschiedene Songs eines Sets oder sogar verschiedene Bands bei einer Veranstaltung verwendet werden, wenn die Setups ähnlich sind.

Das CQ hat 100 Szene-Slots (pro Show). Eine Szene speichert alle Vorverstärker-, Kanalbenennungen, Prozessparameter, Send-Pegel, FX-Einheiten und Parameter sowie Soft Key- und Soft Rotary-Zuweisungen.

Bibliotheken

Bibliotheken werden im gesamten CQ verwendet, um Parameter für Kanäle oder Prozesse zu speichern und zu laden.

Die Taste zum Öffnen der Bibliothek befindet sich in den Bildschirmen CONFIG, INPUTS und OUTPUTS, oben rechts in den meisten PROCESSING-Bildschirmen und im FX-Bildschirm.

Je nach angezeigtem Bildschirm wird eine andere Bibliothek geöffnet.

Gespeichert im CQ

• 1 Show
• Netzwerkeinstellungen
• Gerätename
• Werksbibliotheken

Gespeichert in jeder Show

• 100 Szenen
• 128 Benutzerbibliotheken
• Eingangs-/Ausgangs-Stereo-Verlinkung
• USB-Quelle und Abtastrate
• Oberflächen-Helligkeitseinstellungen
• Chromatische Metering-Einstellungen
• Kopfhörerlautstärke

Gespeichert in jeder Szene

• Eingangsquelle
• Preamp/Trim-Einstellungen
• Eingangs-/Ausgangsprozessierung
• Send-Pegel und Panorama
• Kanalnamen und Farben
• Kanalmutes
• FX-Einheiten und Parameter
• Benutzerdefinierte Layer-Einstellungen
• SoftKey/SoftRotary-Zuweisungen
• Fußschalter-Einstellungen
• AMM-Einstellungen

Verfügbare Bibliotheken

ⓘ Alle Bibliotheken werden als Pop-up angezeigt, aufrufbar über die Bibliothekstaste im hier angegebenen Bildschirm. Bibliotheken wirken sich auf den ausgewählten Kanal oder die angezeigte Prozessierung aus.

Gesamter Eingangskanal (CONFIG / INPUTS)
Enthält: Eingangsname/-farbe, Vorverstärker/Trim-Einstellungen, Quick Channel oder Complete Channel (HPF, Gate, PEQ, Kompressor)

Eingangskanalprozessierung (PROCESSING / INPUTS (Bank-Ansicht))
Enthält: Quick Channel, Complete Channel (HPF, Gate, PEQ, Kompressor)

Eingangskanalprozessierung (PROCESSING / INPUT / Quick Channel)
Enthält: Quick Channel oder Complete Channel (HPF, Gate, PEQ, Kompressor)

Gesamter Ausgangskanal (CONFIG / OUTPUTS)
Enthält: Ausgangsname, EQ-Typ, GEQ oder PEQ+FBA, Kompressor, Limiter

Ausgangskanalprozessierung (PROCESSING / OUTPUTS (Bank-Ansicht))
Enthält: EQ-Typ, GEQ oder PEQ+FBA, Kompressor, Limiter

Gate (PROCESSING / INPUT / Gate)
Enthält: Nur Gate-Einstellungen

GEQ (PROCESSING / OUTPUT / GEQ)
Enthält: Nur GEQ-Einstellungen

PEQ (PROCESSING / INPUT / PEQ und PROCESSING / OUTPUT / PEQ)
Enthält: Nur PEQ-Einstellungen

Feedback Assistant (PROCESSING / OUTPUT / FBA)
Enthält: FBA-Einstellungen und Fixed Mode-Filter

Kompressor (PROCESSING / INPUT / Kompressor und PROCESSING / OUTPUT / Kompressor)
Enthält: Nur Kompressor-Einstellungen

Limiter (PROCESSING / OUTPUT / Limiter)
Enthält: Nur Limiter-Einstellungen

FX (FX)
Enthält: FX-Modell, FX-Parameter, FX-Einheit Stummschaltungsmodus, Insert Mix%

Prozessierung Kopieren, Einfügen und Zurücksetzen

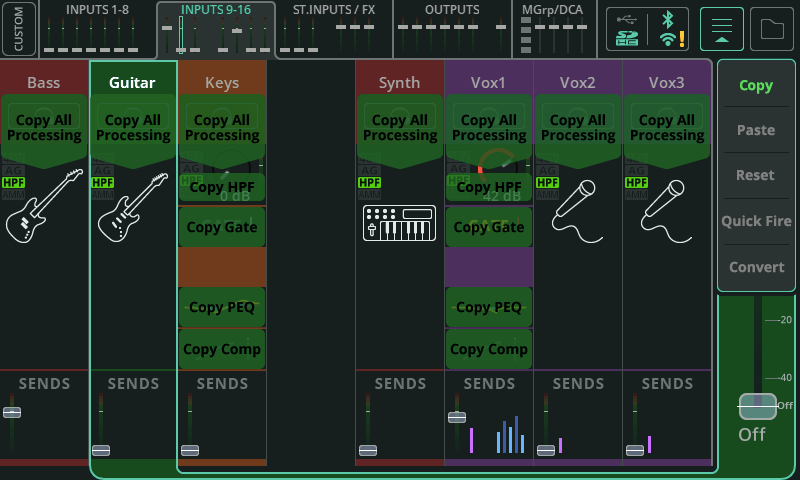

Kopieren

Öffnen Sie das Dropdown-Menü oben rechts und wählen Sie Kopieren, um die verfügbaren Prozessierungen zum Kopieren anzuzeigen.

Das Kopieren kann in der Bank-Ansicht (wie gezeigt) sowie bei der Ansicht einzelner Prozessierungen durchgeführt werden.

Berühren Sie eine der Optionen, um die Prozessierung zu kopieren. Der kopierte Prozessblock oder Kanal wird mit einem helleren Grün angezeigt.

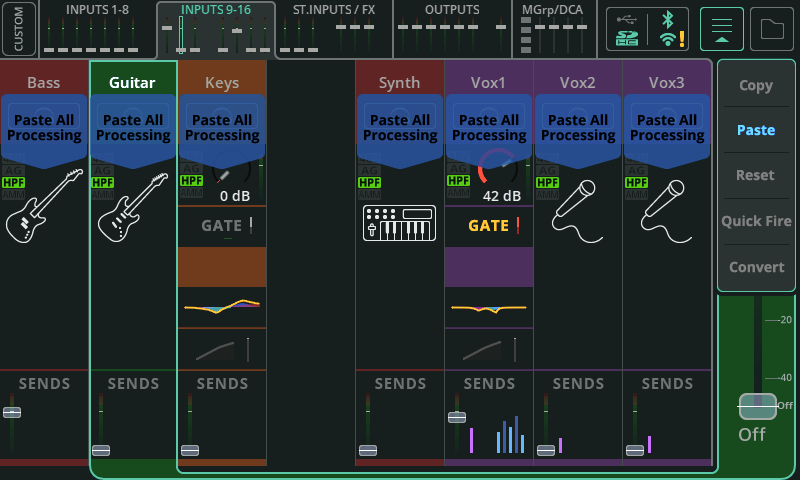

Einfügen

Öffnen Sie das Dropdown-Menü oben rechts (falls nicht bereits vom Kopieren geöffnet) und wählen Sie Einfügen, um die verfügbaren Stellen anzuzeigen, an denen kopierte Prozessierungen eingefügt werden können.

Berühren Sie eine der Optionen, um die Prozessierung einzufügen. Jeder Prozessblock oder Kanal, in den Prozessierung eingefügt wurde, wird mit einem helleren Blau angezeigt.

Das Einfügen kann in der Bank-Ansicht (wie gezeigt) sowie bei der Ansicht einzelner Prozessierungen durchgeführt werden.

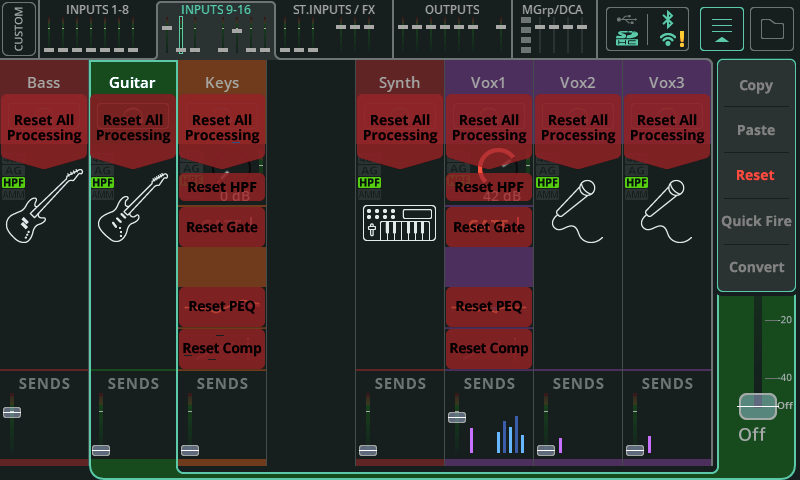

Zurücksetzen

Öffnen Sie das Dropdown-Menü oben rechts und wählen Sie Zurücksetzen, um die verfügbaren Zurücksetzoptionen anzuzeigen.

Berühren Sie eine dieser Optionen, um die Prozessierung auf Standardwerte zurückzusetzen.

Das Zurücksetzen kann in der Bank-Ansicht (wie gezeigt) sowie bei der Ansicht einzelner Prozessierungen durchgeführt werden.

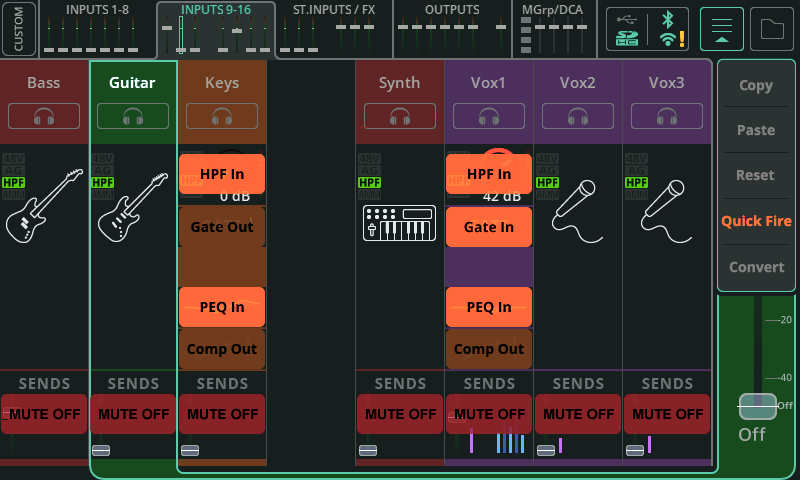

Processing Quick Fire

Öffnen Sie das Dropdown-Menü oben rechts, wenn Sie sich in einer Bank-Ansicht befinden, und wählen Sie Quick Fire, um eine Überlagerung anzuzeigen, die es erlaubt, Prozessierungen schnell für alle sichtbaren vollständigen Kanäle ein- oder auszuschalten.

Quick Fire ermöglicht auch das Stummschalten von Kanälen innerhalb des PROCESSING-Bildschirms.

Umwandeln eines Quick Channel in einen Complete Channel

Jeder Quick Channel kann jederzeit in einen Complete Channel umgewandelt werden, ohne dass sich der Klang ändert.

Dies ermöglicht die Verwendung von Quick Channels für eine schnelle Einrichtung, die dann bei Bedarf in Complete Channels für die Steuerung einzelner Parameter umgeschaltet werden können.

Öffnen Sie das Dropdown-Menü oben rechts, wenn Sie sich in einer Bank-Ansicht mit dem ausgewählten Quick Channel befinden oder wenn Sie die Quick Channel-Steuerungen des umzuwandelnden Kanals anzeigen, und wählen Sie Konvertieren.

Ein Pop-up erscheint, das erklärt, was passiert, und die Möglichkeit gibt, die Umwandlung anzuwenden oder abzubrechen.

Beachten Sie, dass es nicht möglich ist, Complete Channels in Quick Channels umzuwandeln.
