CQ. Wie man…

Verwendung von Gain Assistant

Gain Assistant kann an jedem Eingangskanal mit Vorverstärker verwendet werden, wenn die Eingangsquelle auf Analog eingestellt ist.

ⓘ Der Gain Assistant ist auch im Bereich PROCESSING / Preamp eines kompletten Kanals zu finden.

Auto Gain

Diese Funktion kann unabhängig von Auto Set verwendet und jederzeit ein- oder ausgeschaltet werden. Auto Gain überprüft ständig im Hintergrund den Eingangspegel und wenn die Vorverstärkerverstärkung zu hoch eingestellt ist (z. B. wenn ein Instrument oder eine Stimme lauter wird als beim Soundcheck), wird die Verstärkung reduziert, bis das Signal wieder auf einem optimalen Niveau ist.

Multi Select

Verwenden Sie die Funktionen des Gain Assistant gleichzeitig für mehrere Vorverstärker mit Multi Select, indem Sie diese einfach einschalten und dann die gewünschten Kanäle auswählen; Eingangsquelle und Gain Assistant-Einstellungen sind dann unten auf dem Bildschirm verfügbar.

Verwendung von Quick Channels

Quick Channels sind instrument- oder quellzentrierte komplette Kanalvoreinstellungen, die es dem Benutzer ermöglichen, schnell zu mischen, indem mehrere Parameter mit nur wenigen Bedienelementen angepasst werden. Sie sind nützlich für nicht-technische Benutzer, die sich nicht in Menüs und Parameterwerten verlieren möchten, aber auch für technisch versierte Benutzer, die schnell arbeiten müssen, aber später möglicherweise tiefere Anpassungen vornehmen wollen.

ⓘ Wie auf dem Bildschirm im Rückrufbereich beim Anzeigen des Bibliotheks-Popups aufgeführt – der Rückruf vom CONFIG-Bildschirm beinhaltet Eingangsname, Farbe und Preamp-Einstellungen, während vom PROCESSING-Bildschirm nur die Verarbeitung übernommen wird.

Signal von Eingängen zum Hauptausgang senden

Bevor ein Signal irgendwohin gesendet wird, sollte die Vorverstärkerverstärkung oder der Trim korrekt für die Eingangsquelle eingestellt sein. Folgen Sie dem Abschnitt Wie man den Gain Assistant verwendet für beste Ergebnisse.

Dies stellt sicher, dass der optimale Signalpegel in den Kanal zur Verarbeitung eintritt, aber noch wichtiger: Beim Senden (Routing) von Signalen beeinflusst das Ändern der Vorverstärkerverstärkung oder des Trims auch den Pegel des Signals, das an Ausgänge gesendet wird.

Senden eines Eingangs zurzeit über den PROCESSING-Bildschirm

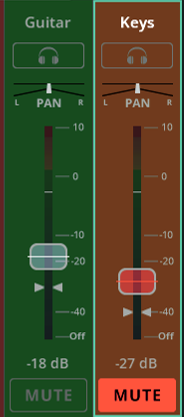

Senden mehrerer Eingänge an einen Ausgang über den FADER-Bildschirm

Signal von Eingängen zu Ausgängen 1-6 senden

ⓘ Sends von Eingängen zu jedem Ausgang können im CONFIG / OUTPUTS-Bildschirm auf „Pre oder Post Fader“ eingestellt werden. Post Fader bedeutet, dass der Kanal-Sendpegel zum Ausgang sowohl vom eingestellten Sendpegel zum Ausgang und vom Sendpegel zum Main LR abhängt. Pre Fader Sends sind dagegen völlig unabhängig und werden meist für Monitoring verwendet.

ⓘ Standardmäßig stammen die Sends zu den Ausgängen 1-6 Post-PEQ (Pre-Comp) von den Eingangskanälen. Das bedeutet, dass die volle Dynamik von den Musikern in den Monitoren gehört wird und der Kompressor auf jedem Eingang nur den Main LR beeinflusst. Dies kann bei Bedarf im CONFIG / OUTPUTS-Bildschirm auf Post-Comp umgeschaltet werden.

Senden eines Eingangs zurzeit über den PROCESSING-Bildschirm

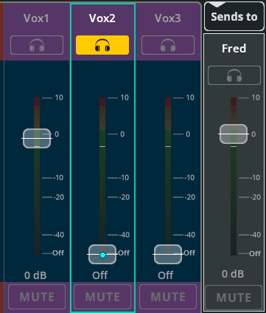

Senden mehrerer Eingänge an einen Ausgang über den FADER-Bildschirm

Verwendung des Feedback Assistant

Der Feedback Assistant (FBA) erkennt die hervorstechenden und anhaltenden Frequenzen, die durch Feedback verursacht werden, und fügt dann schmale Filter am Ausgang hinzu, um die Pegel dieser Frequenzen zu reduzieren, während der Gesamtsound so wenig wie möglich verändert wird.

Er kann in jeder Situation verwendet werden, in der die Eingangsquelle einen Ausgang „hören“ kann, zu dem sie gesendet wird. Am häufigsten ist dies ein Mikrofon, das im selben Raum wie Monitorlautsprecher und PA-System verwendet wird.

Der FBA ist dafür gedacht, während der Einrichtung verwendet zu werden und dann während der Show oder Veranstaltung nach Feedback Ausschau zu halten. Für beste Ergebnisse sollten Sie bei jeder Änderung der Einrichtung oder des Veranstaltungsorts die Einrichtungsschritte erneut durchlaufen.

Falsche Erkennungen und bewährte Vorgehensweisen

Falsche Erkennungen können bei jedem feedbackähnlichen Klang auftreten (z. B. Gitarrenfeedback, Keyboard- und Synthesizerklänge, Flöte, Operngesang usw.). Der FBA kann nicht wissen, ob dies ein gewünschter feedbackähnlicher Klang ist oder nicht. Der FBA aller Kanäle startet immer mit aktiviertem HOLD, um unnötige Filter hinzuzufügen zu verhindern. Es ist am besten, den FBA nicht dauerhaft mit aktiver Erkennung und festen Filtern laufen zu lassen. Wenn er unbeaufsichtigt bleibt, ist es besser, den Filter-Modus auf Live zu belassen.

Erkennung und Hinzufügen fester Filter zu einem Ausgang während der Einrichtung/Soundcheck

Dies ist die wichtigste Phase, um Feedback während einer Show oder Veranstaltung zu verhindern. Feedback kann während der Einrichtung/Soundcheck genauer und schneller erkannt werden, und die Wahrscheinlichkeit falscher Erkennungen ist geringer.

Ein Feedback muss auftreten, damit der FBA es erkennen und filtern kann. Stellen Sie daher vor Beginn sicher, dass:

Alle zu verwendenden Mikrofone angeschlossen sind und die Vorverstärkerverstärkung eingestellt ist.
Alle Eingangssignale ungefähr auf einen Ausgangspunkt verarbeitet sind.
Alle Ausgänge angeschlossen und alle Lautsprecher eingeschaltet sind.
Ein grober Mix für Monitore und andere Ausgänge eingestellt ist (wenn Feedback bereits ein Problem ist, sollte der Ausgangspegel niedriger als benötigt sein).

Erkennung und Hinzufügen von Live-Filtern zu einem Ausgang während einer Show oder Veranstaltung

Hinzufügen und Verwendung von FX

Es gibt zwei Möglichkeiten, jede FX-Einheit zu verwenden: Shared oder Inserted.

Im Shared-Modus verarbeitet die FX-Einheit Signale von mehreren Kanälen gleichzeitig. Das „nasse“ verarbeitete Signal kann dann mit unterschiedlichen Pegeln an Ausgänge gesendet und zusammen mit den „trockenen“ Signalen direkt von den Kanälen gehört werden.

Im Inserted-Modus wird die FX-Einheit auf einem einzelnen Ein- oder Ausgangskanal verwendet. Sie erhält ihr Signal nach dem Gate eines Eingangskanals oder direkt am Anfang eines Ausgangskanals. Der Ausgang der FX-Einheit wird dann an derselben Stelle zurück in den Kanal eingespeist, sodass alle anderen Verarbeitungen (z. B. PEQ) darauf wirken.

Verwendung einer FX-Einheit im Shared-Modus

Verwendung einer FX-Einheit im Inserted-Modus

ⓘ Eingefügte FX-Einheiten werden mit einem Symbol im Kanalstreifen auf dem PROCESSING-Bildschirm angezeigt. Durch Auswahl wird zur FX-Einheit im FX-Bildschirm gesprungen.

Einrichten und Verwenden von Mute-Gruppen und DCAs

Mute-Gruppen und DCAs (Digital Controlled Amplifiers) sind ähnlich und werden verwendet, um das Stummschalten und den Hauptsendpegel für mehrere Kanäle gleichzeitig zu steuern. Beispielsweise könnte eine einzige Stummschalttaste verwendet werden, um alle Eingänge stummzuschalten, oder ein einzelner Fader könnte verwendet werden, um den Pegel aller FX anzupassen.

Das CQ verfügt über vier Mute-Gruppen und vier DCAs, die immer im PROCESSING- und FADER-Bildschirm im MGrp/DCA-Bank verfügbar sind.

ⓘ Kanäle können einzeln, über eine Mute-Gruppe oder über einen DCA stummgeschaltet werden. Im Fall der FX-Kanäle können sie auch über die Funktion „Mute All FX“ stummgeschaltet werden. Dieselbe Logik gilt für Mute-Gruppen, DCAs und Mute All FX – wenn ein Kanal nicht stummgeschaltet ist, wird die Gesamttaste als Aus (grau) angezeigt, und das Drücken schaltet alle Mitglieder stumm. Erst wenn alle Kanäle stummgeschaltet sind, wird die Taste als Ein (rot) angezeigt, und das Drücken schaltet alle Mitglieder wieder laut.

Einrichten einer Mute-Gruppe oder eines DCA

Verwendung einer Mute-Gruppe

Verwendung eines DCA

Audio an und von einem DAW senden

CQ kann mehrkanaliges Audio mit einem eingebauten Audio-Interface senden und empfangen, das über USB-B mit einem Computer oder Gerät verbunden wird. Die maximale Anzahl der send- und empfangbaren Kanäle ist:

CQ-12T	:	16×16 (48/96kHz)
CQ-18T	:	24×22 (48/96kHz)
CQ-20B	:	24×24 (48/96kHz)

Für die Aufnahme und Wiedergabe einer Veranstaltung oder für virtuelle Soundchecks wird in der Regel zu einem Zeitpunkt nur gesendet oder empfangen. In einem Studio-Umfeld ist jedoch oft das gleichzeitige Senden und Empfangen von Signalen erforderlich. Diese Anleitung beschreibt das Senden und Empfangen getrennt. Für die bidirektionale Nutzung stellen Sie einfach sicher, dass Audio vom DAW zum CQ über andere Kanäle gesendet wird als die, die zum Senden von Audio vom CQ zum DAW verwendet werden.

ⓘ CQ-Mischpulte sind Core Audio-kompatibel, daher ist kein Treiber erforderlich; für eine latenzärmere Verbindung mit Windows-Systemen laden und installieren Sie den erforderlichen ASIO-Treiber von der A&H-Website: https://www.allen-heath.com/resources.

Audio vom CQ an ein DAW senden:

Audio von einem DAW an das CQ senden:

Multitrack-Aufnahme/-Wiedergabe mit SD-Karte

Für beste Ergebnisse verwenden Sie SDHC, UHS-I, Class 10-SD-Kartenspeicher.

Andere Karten können funktionieren, aber die maximale Anzahl der aufnehmbaren Spuren kann reduziert sein oder Fehler wie Audioaussetzer können auftreten.

Die maximale Aufnahmezeit basiert auf dem verwendeten FAT32-Dateisystem, das Mono-WAV-Aufnahmen (eine für jede Spur) von etwa 8 Stunden (@48 kHz) oder 4 Stunden (@96 kHz) ermöglicht.

ⓘ Bevor Sie eine Karte für die Aufnahme verwenden, stellen Sie sicher, dass sie im CQ über den Bildschirm HOME / SYSTEM / USB/SD (Symbole) formatiert wurde.

ⓘ Weitere Details zur Multitrack-Aufnahme mit SD-Karte finden Sie im Abschnitt HOME / RECORD / Multitrack dieses Handbuchs.

Multitrack-Audio auf eine SD-Karte aufnehmen

Multitrack-Audio von einer SD-Karte abspielen

Einstellungen speichern und abrufen

Das CQ hat jeweils 1 Show geladen. Innerhalb jeder Show können bis zu 100 Szenen und bis zu 128 Bibliotheksobjekte gespeichert werden. Mit diesen drei verschiedenen Datentypen ist es möglich, alles zu speichern und abzurufen, von den Einstellungen eines PEQ auf einem einzelnen Kanal bis hin zur gesamten Konfiguration des CQ.

Weitere Informationen zu den verschiedenen Speicherarten im CQ finden Sie im Abschnitt Shows, Szenen und Bibliotheken.

Eine Szene speichern

	1.	Gehen Sie zu HOME / SCENES.
	2.	Wählen Sie einen verfügbaren Szenenplatz und verwenden Sie die Schaltfläche Store New, um den aktuellen Zustand des Mischpults als Szene zu speichern.
	3.	Alternativ wählen Sie eine bestehende Szene aus und verwenden Overwrite, um den aktuellen Zustand des Mischpults anstelle der ausgewählten Szene zu speichern.
	4.	Verwenden Sie Rename, um den Namen der ausgewählten Szene zu ändern.

Eine Szene abrufen

Gehen Sie zu HOME / SCENES.

Wählen Sie eine Szene aus der Liste aus und verwenden Sie die Schaltfläche Recall, um den aktuellen Zustand des CQ (alle Verarbeitung, FX-Einheiten und Sendpegel) durch die gespeicherte Version zu ersetzen.

ⓘ Beachten Sie, dass alle aktuellen Einstellungen überschrieben werden und dies nicht rückgängig gemacht werden kann. Es ist daher gute Praxis, alle Änderungen vor dem Abrufen einer Szene zu speichern.

Verarbeitungseinstellungen mit Bibliotheken speichern

Verarbeitungseinstellungen mit Bibliotheken abrufen

ⓘ Bibliotheken für ganze Kanäle sind auch in den Bildschirmen CONFIG / INPUTS und CONFIG / OUTPUTS zugänglich. Von dort aus umfasst ein Rückruf auch Einstellungen vom Konfigurationsbildschirm, z. B. Name und Vorverstärkerverstärkung.

Shows speichern/abrufen

ⓘ Show-Dateien können nur von/zu einem angeschlossenen USB-A-Speichergerät gespeichert und abgerufen werden, das mit dem Bildschirm HOME / SYSTEM / USB/SD (Symbole) korrekt formatiert wurde.

	1.	Schließen Sie eine Quelle (z. B. Mikrofon) an den Eingangsbuchsen 1-10 (CQ-12T) oder 1-16 (CQ-18T, CQ-20B) an.
	2.	Gehen Sie zu CONFIG / INPUTS und wählen Sie die entsprechende Eingangsbuchse aus. Die Einstellungen erscheinen im unteren Bereich des Bildschirms.
	3.	Stellen Sie sicher, dass die Eingangsquelle auf Analogue eingestellt ist.
	4.	Wenn Sie eine Quelle verwenden, die 48V Phantomspeisung benötigt, wie z. B. ein Kondensatormikrofon oder eine aktive DI-Box, stellen Sie sicher, dass diese eingeschaltet ist.
	5.	Verwenden Sie im Abschnitt Gain Assistant die Schaltfläche Auto Set, um mit der Einstellung der Vorverstärkerverstärkung zu beginnen.
	6.	Machen Sie Geräusche in das angeschlossene Mikrofon oder mit dem angeschlossenen Instrument/Quelle, damit der Gain Assistant den typischen Signalpegel erkennen kann.
	7.	Der Gain Assistant erhöht automatisch die Verstärkung und stellt den optimalen Eingangspegel ein.
	8.	Nachdem die Funktion Auto Set abgeschlossen ist, wird die Funktion Auto Gain aktiviert. Der Eingang ist nun bereit zur Verarbeitung, Aufnahme oder zum Hinzufügen zu einem Mix.

	1.	Gehen Sie zu CONFIG / INPUTS und wählen Sie eine Eingangsbuchse aus. Die Einstellungen erscheinen im unteren Bereich des Bildschirms.
	ODER
	1.	Gehen Sie zu PROCESSING / INPUTS und wählen Sie im Bank-Ansicht-Modus einen Eingangskanal aus (wenn mehrere Kanäle sichtbar sind). Achten Sie darauf, den Kanal nur einmal zu berühren oder zu klicken, damit der Bildschirm in der Bank-Ansicht bleibt. ⓘ Rufen Sie einen Kanal vom CONFIG-Bildschirm ab, um Name/Farbe und Vorverstärkereinstellungen einzuschließen. Vom PROCESSING-Bildschirm abgerufen, werden nur die Verarbeitungseinstellungen übernommen, während Name/Farbe und Vorverstärkereinstellungen unverändert bleiben.
	2.	Öffnen Sie das Library-Popup mit der Bibliotheksschaltfläche unten links (CONFIG) oder oben rechts (PROCESSING).
	3.	Wählen Sie den Quick-Tab, um nur Quick Channels anzuzeigen.
	4.	Wechseln Sie zu Factory, um die eingebauten Werkseinstellungen anzuzeigen.
	5.	Wählen und rufen Sie einen Quick Channel entsprechend dem verwendeten Instrument/Quelle ab. Jede der Werkseinstellungen ist ein anderer Quick Channel und die meisten enthalten auch mehrere Varianten.
	6.	Im PROCESSING-Bildschirm sehen Sie die Quick Channel-Steuerungen, indem Sie den Kanal auswählen und dann auf das Quick Channel-Symbol tippen oder klicken.
	7.	Wenn Kopfhörer angeschlossen sind und die Quelle auf die Standard-Option „Listen“ eingestellt ist, verwenden Sie die Schaltfläche Listen (mit Kopfhörersymbol), um nur den Ton des aktuellen Kanals zu hören.
	8.	Jeder Quick Channel ist für einen Quelltyp erstellt und enthält einige Bedienelemente. Beispiele finden Sie im Abschnitt INPUT / Quick Channels dieses Handbuchs.
	9.	Wenn Sie mit dem Klang zufrieden sind, wählen Sie SENDS aus dem Navigationsstreifen auf der rechten Seite, um die Pegel zu sehen und anzupassen, die an FX-Einheiten und Ausgänge gesendet werden.

	1.	Gehen Sie zu CONFIG / OUTPUTS und wählen Sie die Ausgangsbuchse, bei der der Feedback Assistant (FBA) benötigt wird. Die Einstellungen erscheinen im unteren Bereich des Bildschirms.
	2.	Stellen Sie den EQ Typ auf PEQ & FBA, falls noch nicht geschehen.
	3.	Gehen Sie zu PROCESSING / OUTPUTS.
	4.	Wählen Sie den Ausgangskanal, dann wählen Sie den FBA des Kanals, um Details und Steuerungen anzuzeigen.
	5.	Wählen Sie unten links auf dem Bildschirm den DETECT-Tab aus (falls noch nicht ausgewählt).
	6.	Stellen Sie den Filter-Modus auf Fixed. Dadurch werden alle erkannten Feedbackfrequenzen mit einem festen Filter versehen (der bleibt, bis er manuell gelöscht wird).
	7.	Deaktivieren Sie HOLD, um mit der Erkennung von Feedbackfrequenzen zu beginnen; Aktivieren Sie HOLD, um die Erkennung jederzeit zu pausieren.
	8.	Aktivieren Sie den RTA (Real Time Analyzer), um die Frequenzinhalte des ausgewählten Ausgangs im Diagramm anzuzeigen.
	9.	Heben Sie den Ausgangspegel-Fader rechts neben dem Diagramm und den Steuerungen vorsichtig an. Mit steigendem Ausgangspegel tritt Feedback auf, und der FBA kann es erkennen und feste Filter hinzufügen. Heben Sie den Fader auf ein höheres Niveau als während der Show oder Veranstaltung, um möglichst viel potentielles Feedback zu erzeugen und zu erkennen und Änderungen im Mix zu ermöglichen (z. B. wenn später ein zusätzlicher Gesang hinzugefügt wird). Wenn alle Frequenzen erkannt wurden oder alle 12 festen Filter verwendet sind, senken Sie den Pegel wieder ab.
	10.	Nach Abschluss der Einrichtung aktivieren Sie entweder HOLD oder wechseln den Filter-Modus auf Live. ⓘ Wiederholen Sie dies für weitere Ausgänge nach Bedarf.

	1.	Befolgen Sie die vorherige Anleitung zum Hinzufügen fester Filter während der Einrichtung, wann immer möglich. Dies bietet den besten Ausgangspunkt für den FBA.
	2.	Gehen Sie zu CONFIG / OUTPUTS und wählen Sie die Ausgangsbuchse, bei der der Feedback Assistant (FBA) benötigt wird. Die Einstellungen erscheinen im unteren Bereich des Bildschirms.
	3.	Stellen Sie den EQ Typ auf PEQ & FBA, falls noch nicht geschehen.
	4.	Gehen Sie zu PROCESSING / OUTPUTS.
	5.	Wählen Sie den Ausgangskanal, dann wählen Sie den FBA des Kanals, um Details und Steuerungen anzuzeigen.
	6.	Wählen Sie unten links auf dem Bildschirm den DETECT-Tab aus (falls noch nicht ausgewählt).
	7.	Stellen Sie den Filter-Modus auf Live. Dadurch werden erkannte Feedbackfrequenzen mit einem Live-Filter versehen, der sofort mit der Erholung beginnt.
	8.	Stellen Sie die Erholungsrate für alle Live-Filter ein. Diese kann jederzeit angepasst werden, um die Erholung zu beschleunigen, zu verlangsamen oder sogar zu pausieren. Dies betrifft nicht feste Filter.
	9.	Deaktivieren Sie HOLD, um mit der Erkennung von Feedbackfrequenzen zu beginnen; Aktivieren Sie HOLD, um die Erkennung jederzeit zu pausieren.
	10.	Aktivieren Sie den RTA (Real Time Analyzer), um die Frequenzinhalte des ausgewählten Ausgangs im Diagramm anzuzeigen. ⓘ Wiederholen Sie dies für weitere Ausgänge nach Bedarf.

	1.	Gehen Sie zum FX-Bildschirm und wählen Sie eine der FX-Einheiten auf der linken Seite aus.
	2.	Um einen anderen FX-Typ auszuwählen, verwenden Sie die Schaltfläche Library oben rechts auf dem Bildschirm, wählen Sie einen FX-Typ oder gespeichertes Preset aus und rufen Sie es ab.
	3.	Stellen Sie sicher, dass oben auf dem Bildschirm der CONTROL-Tab ausgewählt ist und die Steuerungen der FX-Einheit angezeigt werden.
	4.	Stellen Sie links unten den Modus der FX-Einheit auf Shared (falls noch nicht eingestellt).
	5.	Stellen Sie den FX Send Level als Ausgangspunkt auf 0 dB ein. Dieser Wert kann jederzeit angepasst werden, um den Gesamtpegel des in die FX-Einheit eingespeisten Signals zu steuern.
	6.	Stellen Sie den FX Level to LR als Ausgangspunkt auf 0 dB ein. Dies steuert die Menge des „nassen“ FX-Signals, das im Main LR gehört wird.
	7.	Wechseln Sie zum INPUTS-Tab oben, um alle Sends der Kanäle an die ausgewählte FX-Einheit anzuzeigen.
	8.	Wählen und passen Sie die einzelnen Sendpegel von jedem Kanal zur FX-Einheit an. Beachten Sie, dass diese Sendpegel dieselben sind, die im PROCESSING / SENDS-Bildschirm jedes Kanals angezeigt werden. Sie können auch über Fader im FADER-Bildschirm angepasst werden, indem Sie Sends to verwenden und eine FX-Einheit auswählen.
	9.	Wechseln Sie zum OUTPUTS-Tab.
	10.	Passen Sie die Sendpegel von der FX-Einheit zum Main LR, anderen FX-Einheiten und Ausgängen 1-6 nach Bedarf an, sodass die FX nur dort hörbar sind, wo sie sollen.
	11.	Wechseln Sie zurück zum CONTROL-Tab.
	12.	Passen Sie die FX-Parameter an. (Siehe den FX-Abschnitt dieses Handbuchs für eine detaillierte Beschreibung und Konfiguration jeder FX-Einheit). Stellen Sie auch den Mute-Modus ein: Trails On – Delays und Hall klingen nach dem Stummschalten natürlich aus. Trails Off – Delays und Hall stoppen sofort beim Stummschalten.
	13.	Wechseln Sie zum PEQ-Tab, um bei Bedarf den Klang des betroffenen Sounds anzupassen.
