Stromversorgung

CQ-12T, CQ-18T

12VDC, 5A, zentrierte positive Verbindung und Klemme. Verwenden Sie das mitgelieferte externe Schaltnetzteil mit IEC-Anschluss zum Netz.

CQ-20B

IEC-Anschluss mit internem Schaltnetzteil.

Mic/Line Eingänge

Mono Eingänge 1-5 (CQ-12T) und 1-8 (CQ-18T, CQ-20B)

Symmetrisch XLR (1-Masse, 2-Plus/Positiv, 3-Minus/Negativ), rückrufbarer Vorverstärker mit +60dB Verstärkung und Phantomspeisung.

Mono Eingänge 6-10 (CQ-12T) und 9-16 (CQ-18T, CQ-20B)

Symmetrisch XLR (1-Masse, 2-Plus/Positiv, 3-Minus/Negativ)

Oder ¼” TRS-Klinke (Spitze-Plus/Positiv, Ring-Minus/Negativ, Schaft-Masse)

Mono Eingänge 15-16 (CQ-20B) - umgeschaltet auf Hi-Z Modus

¼” TS-Klinke (Spitze-Plus/Positiv, Schaft-Masse)

Mono-Eingänge beinhalten rückrufbaren Vorverstärker mit +60dB Verstärkung, festes -20dB Dämpfungsglied am TRS-Eingang, Phantomspeisung nur am XLR-Anschluss verfügbar.

Stereo Line Eingänge

2x ¼” TRS-Klinke (Spitze-Plus/Positiv, Ring-Minus/Negativ, Schaft-Masse)

Stereoeingänge sind normalisiert (L/M, R), Mono-Signale nur an die linke Buchse anschließen. Digitale Pegelregelung im Verarbeitungskanal verfügbar.

Ausgänge

Main LR

Symmetrisch XLR (1-Masse, 2-Plus/Positiv, 3-Minus/Negativ)

Nominal +4dBu Ausgang (wenn der Ausgangspegelmesser 0dB anzeigt)

Out 1-6 (CQ-12T, CQ-18T)

Symmetrisch ¼” TRS-Klinke (Spitze-Plus/Positiv, Ring-Minus/Negativ, Schaft-Masse)

Nominal +4dBu Ausgang (wenn der Ausgangspegelmesser 0dB anzeigt)

Out 1-6 (CQ-20B)

Symmetrisch XLR (Pin1-Masse, Pin2-Plus/Positiv, Pin3-Minus/Negativ)

Nominal +4dBu Ausgang (wenn der Ausgangspegelmesser 0dB anzeigt)

ALT OUT (CQ-20B)

Symmetrisch ¼” TRS-Klinke (Spitze-Plus/Positiv, Ring-Minus/Negativ, Schaft-Masse)

Nominal +4dBu Ausgang (wenn der Ausgangspegelmesser 0dB anzeigt)

ⓘ ALT OUT Buchsen A und/oder B sind individuell zuweisbar und können jeden anderen Ausgang duplizieren.

Kopfhörer

Stereo ¼” TRS-Klinke (Spitze-Links, Ring-Rechts, Schaft-Masse)

Rückrufbare digitale Pegelregelung.

Fußschalter

Mono (TS) oder Dual (TRS) ¼” Klinke

Kann für den Gebrauch mit Taster- oder Schalter-Fußschaltern kalibriert werden.

USB und SD-Karte

USB-A (CQ als Host, für Audio- und Datenspeicherung und -abruf)
USB-B (CQ als Client, für Audio und MIDI).
Entspricht dem USB 2.0 Standard. USB-B Schnittstelle klassenkompatibel.

SD-Karten-Slot in voller Größe. Verwenden Sie SDHC, bis zu 32GB, UHS-I, Klasse 10.

Netzwerkanschluss

RJ45, Fast Ethernet. Nur für Netzwerksteuerungsnachrichten.

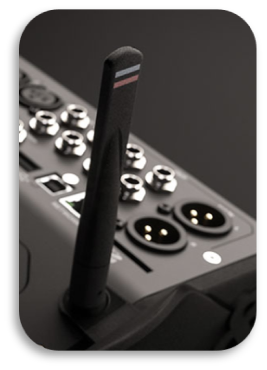

Eingebauter WiFi Access Point (CQ-18T, CQ-20B)

Dualband (2,4GHz oder 5GHz), automatische Kanalerkennung. Nur für Netzwerksteuerungsnachrichten.

Bluetooth

Bluetooth 4.1 für hochwertige Stereo-Audiowiedergabe.

MIDI

CQ sendet und empfängt MIDI über USB-B oder Netzwerkverbindung.

Für vollständige Details siehe das CQ MIDI Protokolldokument, verfügbar zum Download unter https://www.allen-heath.com/resources/
