Wichtige Informationen

Sicherheit

Lesen Sie vor dem Einschalten des CQ das Sicherheitsinformationsblatt
(004-1511-01 oder 004-1512-01), das mit dem Gerät geliefert wird. Für Ihre eigene Sicherheit sowie die des Bedieners, des technischen Personals und der Darsteller befolgen Sie alle Anweisungen und beachten Sie alle Warnhinweise, die in diesen Dokumenten und direkt auf dem Gerät abgedruckt sind.

Belüftung

Verstopfen Sie keine der Lüftungsöffnungen während des Betriebs. Eine ausreichende Belüftung ist besonders für den Kühlventilator erforderlich, der sich unten am CQ-18T und CQ-12T sowie an der Seite des CQ-20B befindet.

Aktualisierungen dieses Benutzerhandbuchs

Dieses Benutzerhandbuch ist für die Verwendung und Verteilung im digitalen Format vorgesehen; es kann jederzeit aktualisiert werden. Stellen Sie stets sicher, dass Sie die neueste Version verwenden, die mit der verwendeten Firmware-Version übereinstimmt, und vermeiden Sie nach Möglichkeit das Ausdrucken einer Hardcopy.

Registrierung

Um über Updates, die neueste Firmware und neue Veröffentlichungen für die CQ-Reihe informiert zu bleiben, registrieren Sie Ihr CQ unter https://www.allen-heath.com/resources/

Support

Für weitere Unterstützung mit CQ besuchen Sie bitte support.allen-heath.com oder wenden Sie sich an Ihren lokalen Händler.

Marken und Logos

SD und SDHC sind Marken von SD-3C LLC.

Firmware-Updates und Apps

Besuchen Sie www.allen-heath.com/myCQ, um die neueste Firmware-Version zu erhalten und stellen Sie sicher, dass Sie registriert sind, um Benachrichtigungen über zukünftige Updates zu erhalten.

Die Firmware auf dem CQ und alle App-Versionen müssen dieselbe Hauptversionsnummer haben. Dies sind die ersten beiden Ziffern jeder Versionsnummer.

Firmware V1.1.3 und App V1.1.5 = kompatibel
Firmware V1.1.3 und App V1.2.3 = nicht kompatibel

Einführung

Willkommen im CQ Benutzerhandbuch.

CQ ist eine Reihe tragbarer, eigenständiger digitaler Audiomischer, die mit 96 kHz verarbeitet werden und Assistenten und Werkzeuge enthalten, die sowohl von technischen als auch von nicht-technischen Anwendern genutzt werden können.

Es gibt 3 Modelle in der Reihe, zwei mit direkter Bedienung, und alle können ferngesteuert werden. Alle verfügen über einen ähnlichen Funktionsumfang und Spezifikationen, mit Unterschieden bei I/O, Kanalanzahl und Steuerungsoptionen.

Die verschiedenen Modelle

Mic/Line Eingänge	5x XLR 5x „Combi“ XLR/TRS	8x XLR 8x „Combi“ XLR/ TRS	8x XLR 8x „Combi“ XLR/ TRS
Stereo Line Eingänge	1 (2x symmetrische TRS)	1 (2x symmetrische TRS)	2 (4x symmetrische TRS)
Hauptausgänge	2x XLR	2x XLR	2x XLR
Monitor/Aux Ausgänge	6x Mono Symmetrische TRS	6x Mono Symmetrische TRS	6x Mono Symmetrisches XLR
Kopfhörerausgänge	1x ¼” TRS	2x ¼” TRS	1x ¼” TRS
Touchscreen	7” Multi-Touch	7” Multi-Touch	-
SoftKeys	3	3	-
Soft/Smart Drehregler	-	3	-
FX Engines	2	4	4

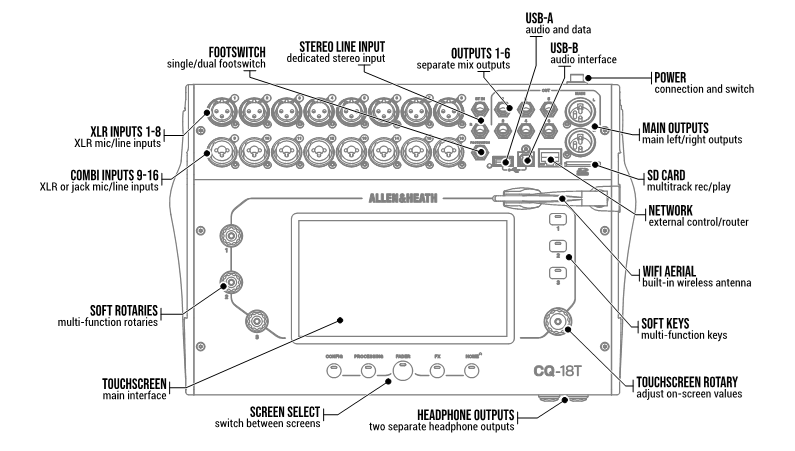

CQ-18T Hardware-Übersicht

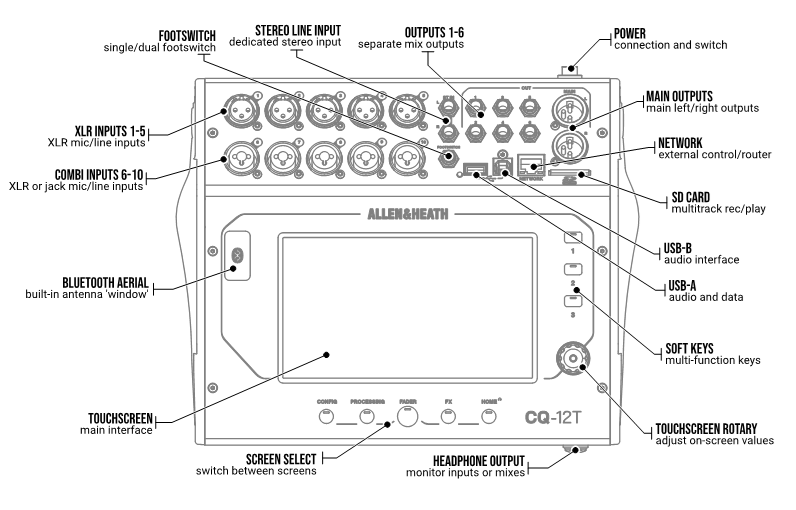

CQ-12T Hardware-Übersicht

CQ-20B Hardware-Übersicht

Bilder und Beispiele in diesem Handbuch

Dieses Handbuch verwendet Screenshots vom CQ-18T, das alle Funktionen des CQ-12T und mehr enthält.

CQ-MixPad, das zur Steuerung aller Modelle verwendet wird, hat eine fast identische Benutzeroberfläche mit einigen Layout-Unterschieden (aufgeführt im Abschnitt CQ-MixPad dieses Handbuchs) und wird daher nicht zusätzlich gezeigt.

Modellspezifische oder interfacespezifische Funktionen sind vermerkt.
