重要信息

安全

在为CQ开机之前，请阅读随设备附带的安全说明书
(004-1511-01 或 004-1512-01)。为了您本人以及操作员、技术人员和表演者的安全，请遵守所有说明并注意这些文件中以及设备上直接标注的所有警告。

通风

使用时请勿阻塞任何通风口。特别需要为CQ-18T和CQ-12T底部的冷却风扇以及CQ-20B侧面的冷却风扇提供充分的通风。

本用户指南的更新

本用户指南旨在以数字格式使用和分发；随时可能更新。请确保您参考的是与所使用固件版本相匹配的最新版本，并尽量避免打印纸质副本。

注册

为了获取CQ系列的更新、最新固件和新版本信息，请在https://www.allen-heath.com/resources/注册您的CQ。

支持

如需进一步支持CQ，请访问support.allen-heath.com，或联系您当地的经销商。

商标和标识

SD 和 SDHC 是 SD-3C LLC 的商标。

固件更新和应用程序

请访问www.allen-heath.com/myCQ获取最新版本的固件，并确保您已注册以接收未来更新的通知。

CQ上的固件和所有应用程序版本必须具有相同的主版本号。即每个版本号的前两位数字。

固件 V1.1.3 和 App V1.1.5 = 兼容
固件 V1.1.3 和 App V1.2.3 = 不兼容

介绍

欢迎阅读CQ用户指南。

CQ是一系列便携式独立数字音频调音台，采用96kHz处理，内置助手和工具，设计供技术人员和非技术人员共同使用。

该系列共有3个型号，其中两个带有实体控制，所有型号均支持远程控制。它们具有类似的功能和规格，主要区别在于I/O、通道数量和控制选项。

不同型号

话筒/线路输入	5个XLR 5个“组合”XLR/TRS	8个XLR 8个“组合”XLR/ TRS	8个XLR 8个“组合”XLR/ TRS
立体声线路输入	1个（2个平衡TRS）	1个（2个平衡TRS）	2个（4个平衡TRS）
主输出	2个XLR	2个XLR	2个XLR
监听/辅助输出	6个单声道 平衡TRS	6个单声道 平衡TRS	6个单声道 平衡XLR
耳机输出	1个¼” TRS	2个¼” TRS	1个¼” TRS
触摸屏	7英寸多点触控	7英寸多点触控	-
软键	3个	3个	-
软/智能旋钮	-	3个	-
FX 引擎	2个	4个	4个

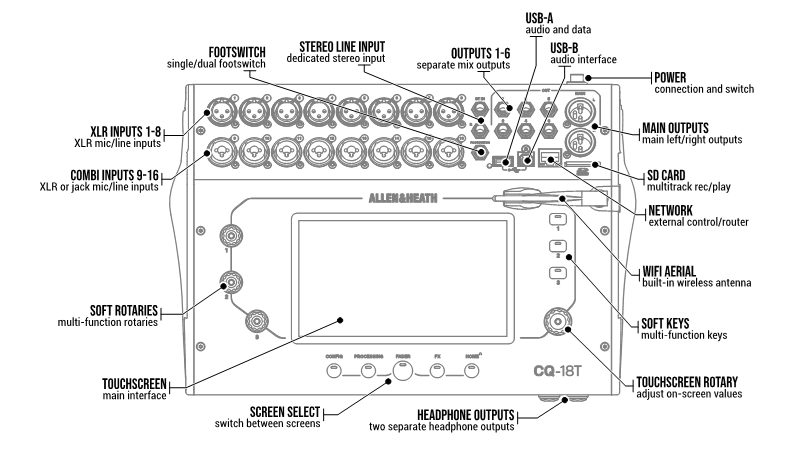

CQ-18T 硬件概览

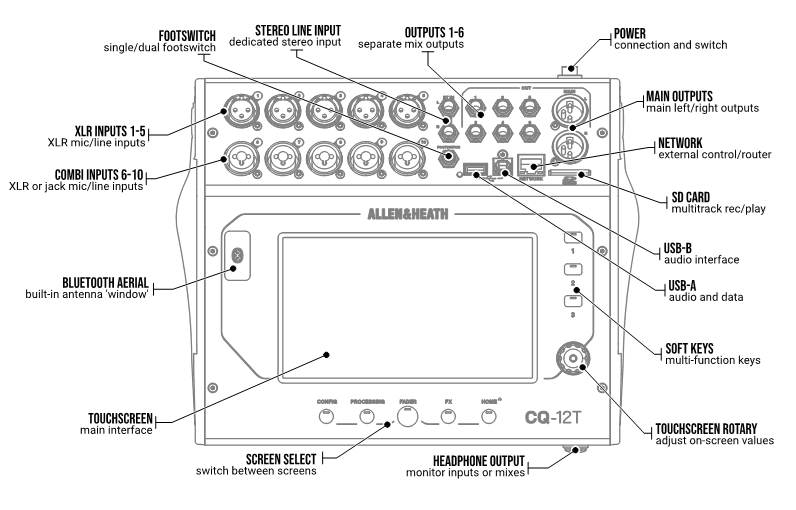

CQ-12T 硬件概览

CQ-20B 硬件概览

本指南中的图片和示例

本指南使用了CQ-18T的截图，该型号包含了CQ-12T的所有功能及更多。

CQ-MixPad用于控制所有型号，界面几乎相同，仅在布局上有少许差异（详见本指南中CQ-MixPad章节），因此未额外展示。

任何特定于某型号或界面的功能都会注明。
