Présentation de l'écran de traitement
La vue banque affiche une des cinq banques à la fois, chacune montrant jusqu'à huit canaux d'entrée, FX ou de sortie ainsi que les groupes de coupure (Mute Groups) et DCA. Changez de banque en utilisant les onglets avec mini-faders et vumètres en haut (lors de l'utilisation d'un écran tactile CQ-12T ou CQ-18T) ou en bas à gauche (lors de l'utilisation de l'application CQ-MixPad).
Basculez vers la couche personnalisée, avec quatre banques personnalisées, en utilisant le bouton CUSTOM en haut à gauche de l'écran. La couche personnalisée est configurée dans l'écran CONFIG / CONTROL & NETWORK / Custom Layer.
Les onglets des banques affichent une version miniature du fader principal pour chaque canal. Chaque canal d'entrée envoie vers le Main LR, le niveau global d'envoi FX ou les niveaux globaux de sortie. Si un canal est coupé (muted), la tête du fader est colorée en rouge. Si l'écoute (Listen) est active sur un canal, la tête du fader est colorée en jaune.
En haut de l'écran sont également indiqués la connexion USB et le stockage sur carte SD, Bluetooth activé/désactivé, Wi-Fi activé/désactivé (CQ-18T, CQ-20B).
En haut à droite de l'écran se trouvent les menus Copier, Coller, Réinitialiser, Quick Fire et Convertir ainsi que le bouton Bibliothèque.
Navigation
Touchez un canal pour le sélectionner et afficher son fader principal sur le côté droit.
ⓘ La sélection d'un canal est suivie dans les écrans CONFIG, PROCESSING et FADER.
Touchez n'importe quel bloc de traitement ou d'envois du canal sélectionné pour voir le traitement en détail et effectuer des ajustements.
Lorsque vous visualisez le traitement en détail, les blocs de traitement du canal se déplacent vers la droite, à la place du fader du canal dans la vue banque. Il est alors possible de naviguer rapidement en sélectionnant différents blocs de traitement à droite et en sélectionnant différents canaux en haut.
ⓘ Touchez une unité FX insérée sur un canal pour passer à l'écran FX afin d'effectuer des réglages.

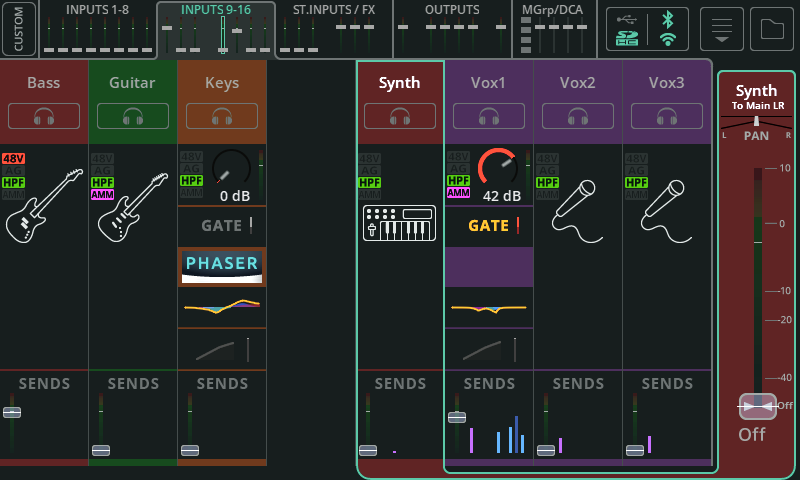

ENTRÉES (vue banque)
Quick Channel et différences avec le canal complet
Un Quick Channel affiche l'icône Quick Channel pour le Quick Channel utilisé.
Un canal complet est montré sous forme de blocs de traitement séparés avec le chemin du signal allant de haut en bas, ainsi par exemple, le signal passera par la porte avant de passer par l'égaliseur paramétrique (PEQ). Chacun de ces blocs affiche des informations utiles telles que si la porte est ouverte ou si la compression est appliquée. Si un bloc de traitement est désactivé, il s'affiche sans couleur.
Envois
En bas de chaque canal d'entrée se trouve la section ENVOIS qui montre le niveau d'envoi vers le Main LR avec le vumètre et le fader (comme dans les onglets de banque en haut). Elle affiche également les niveaux d'envoi vers les unités FX et les sorties 1-6.
ENTRÉE / Quick Channels
CQ inclut des Quick Channels pour une variété de sources audio courantes qui offrent un moyen rapide et facile d'ajuster plusieurs paramètres de traitement de canal avec quelques commandes. Cela permet de réaliser le mix beaucoup plus rapidement qu'avec des commandes conventionnelles et si un contrôle plus précis est nécessaire, les Quick Channels peuvent être convertis en canaux complets à tout moment.
Pour utiliser un Quick Channel :
- Rappelez-le depuis l'onglet Quick de la bibliothèque de canaux, accessible depuis l'écran CONFIG / INPUTS, ou lorsque vous êtes dans la vue banque PROCESSING / INPUTS.
- Sélectionnez un instrument ou un style (lorsque disponible) pour obtenir le point de départ idéal.
- Ajustez les commandes.
- C'est prêt !

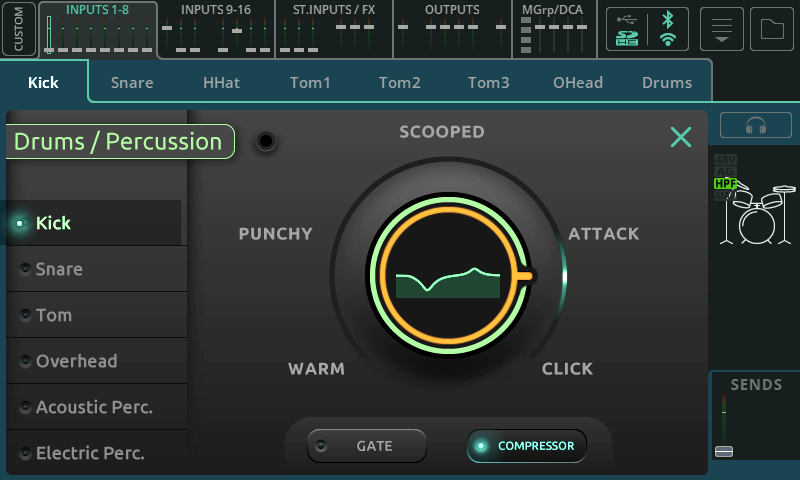

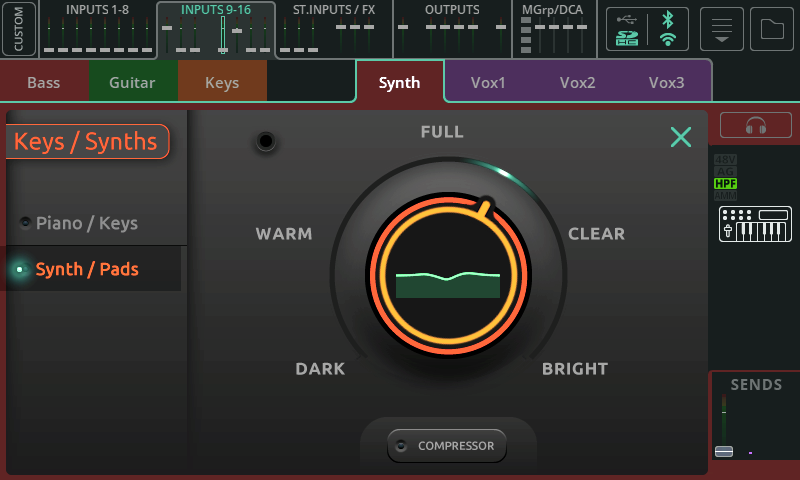

Exemple de Quick Channel Batterie/Percussions
Un Quick Channel « un bouton » affiche les types d'instruments ou de sources sur le côté gauche.
Sélectionnez une des options à gauche, puis touchez la grande molette principale et utilisez la molette tactile (CQ-12T, CQ-18T) ou touchez et glissez (CQ-MixPad) pour ajuster à votre goût.
Basculez les options Gate, Compresseur ou Limiteur activées ou désactivées avec les boutons en bas.
ⓘ Utilisez le bouton Écoute (Listen) au-dessus de l'icône Quick Channel à droite pour écouter uniquement cette entrée dans les écouteurs.

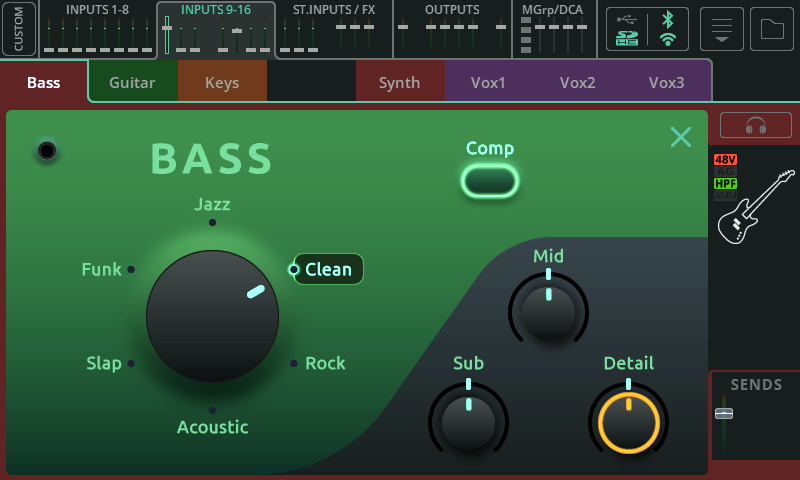

Exemple de Quick Channel Basse
Un Quick Channel « trois boutons » dispose de styles ou types sur une molette de sélection.
Sélectionnez une des options sur la molette en la sélectionnant et en la tournant, ou en touchant directement l'option désirée.
Utilisez les trois commandes en bas à droite pour effectuer des ajustements.
ⓘ Notez que lorsqu'un style est sélectionné et que ces commandes sont en position médiane (12 heures), le traitement n'est pas plat.
Basculez les options de traitement activées ou désactivées avec les boutons en haut.
ⓘ Utilisez le bouton Écoute (Listen) au-dessus de l'icône Quick Channel à droite pour écouter uniquement cette entrée dans les écouteurs.
Exemple de Quick Channel EasyEQ

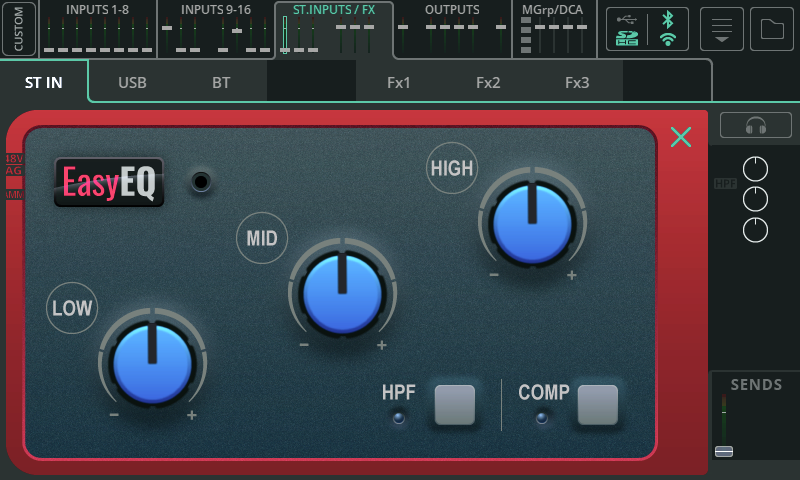

L'EasyEQ est un Quick Channel unique qui est en fait un modèle du MusiQ trouvé dans la gamme analogique Allen & Heath ZED, avec l'avantage supplémentaire d'un compresseur.
Low – Atténuer ou booster les basses fréquences.
Mid – Atténuer ou booster les fréquences médianes.
High – Atténuer ou booster les hautes fréquences.
HPF – Activer ou désactiver le filtre passe-haut
Comp – Activer ou désactiver la compression.

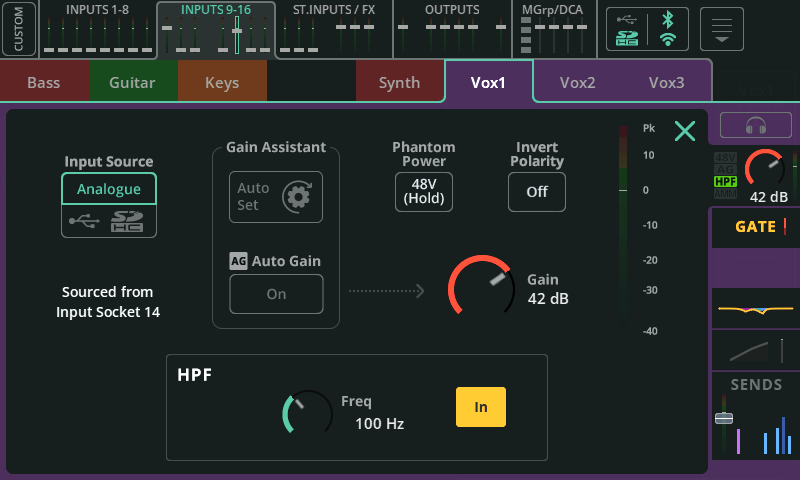

ENTRÉE / Préampli
Source d'entrée – Sélectionnez Analogue pour alimenter le canal depuis les prises analogiques ou sélectionnez USB/SD pour alimenter depuis une clé USB ou une carte SD.
La source actuelle pour ce canal d'entrée est affichée ci-dessous.
ⓘ Lors de la lecture audio multipiste depuis l'écran HOME / RECORD / Multitrack, la source sera la carte SD, sinon ce sera USB-B.
Gain Assistant – Touchez Auto Set et générez du bruit dans le microphone ou avec l'instrument/appareil connecté pour régler automatiquement le gain du préampli en fonction du niveau du signal reçu à l'entrée. Activez Auto Gain pour réduire automatiquement le gain du préampli et éviter la saturation si des niveaux élevés sont détectés.
Alimentation fantôme – Touchez et maintenez pour activer +48V sur l'entrée XLR (nécessaire pour microphones à condensateur et boîtes DI actives).
ⓘ L'alimentation fantôme est uniquement fournie via une connexion XLR. Elle n'est pas envoyée à la prise jack ¼” TRS d'une prise Combi.
Inversion de polarité – Inverse la polarité du signal. Souvent utilisé lorsque plusieurs microphones sont utilisés sur la même source (par ex. dessus et dessous caisse claire)
Gain – Ajustez manuellement le gain du signal entrant.
Trim – Réglage numérique du niveau, disponible sur les entrées ligne stéréo et lorsque la source d'entrée est définie sur numérique (USB/SD).
ⓘ Gain Assistant, Gain et alimentation fantôme ne sont disponibles que sur les sources d'entrée analogiques.
Niveau – Affiche le niveau d'entrée après préampli (avant traitement).
HPF
Le filtre passe-haut laisse passer les sons au-dessus d'une fréquence définie tout en coupant les fréquences plus basses. Il est couramment utilisé lorsque les basses fréquences sont indésirables (par ex. bruit de manipulation du micro, grondement de la circulation ou bourdonnement de fond) ou lorsqu'elles n'apportent rien au mix (par ex. sur des sources principalement moyennes ou aiguës comme la voix, la guitare ou les cymbales).
Freq – Ajuste la fréquence du filtre passe-haut. Lorsque le HPF est activé, toutes les fréquences au-dessus de ce réglage passent tandis que celles en dessous sont atténuées.
In/Out – Active ou désactive le HPF.

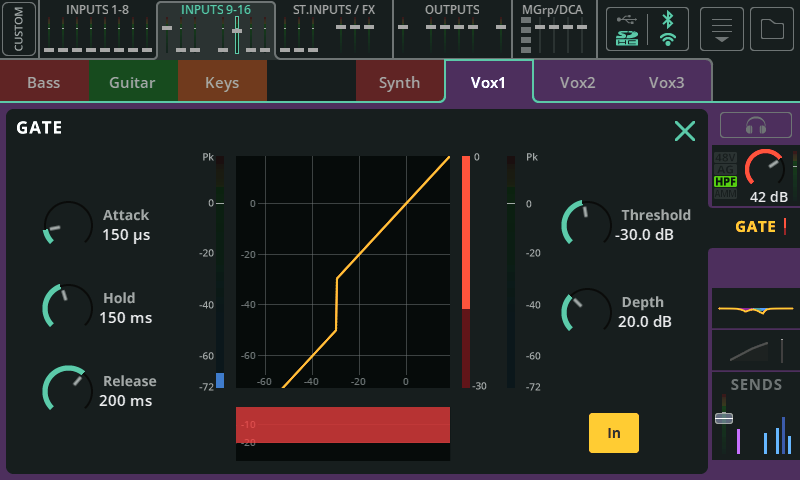

ENTRÉE / Gate
Une Gate laisse passer le signal souhaité et atténue le signal indésirable. Elle a de nombreuses utilisations, notamment la suppression du ronflement d'un instrument au repos ou éviter d'entendre la caisse claire à travers un micro de tom lorsque seule la caisse claire est jouée.
Attack – Ajuste le temps que met la Gate pour s'ouvrir une fois que le signal a atteint le seuil.
Hold – Ajuste le temps pendant lequel la Gate reste ouverte après que le signal soit tombé en dessous du seuil.
Release – Ajuste le temps que met la Gate pour se fermer complètement une fois que le signal est passé sous le seuil et que le temps de maintien est écoulé.
Threshold – Ajuste le niveau auquel la Gate s'ouvre.
Depth – Ajuste la quantité de réduction du signal lorsque la gate est complètement fermée.
In/Out – Active ou désactive la Gate.
ENTRÉE / PEQ

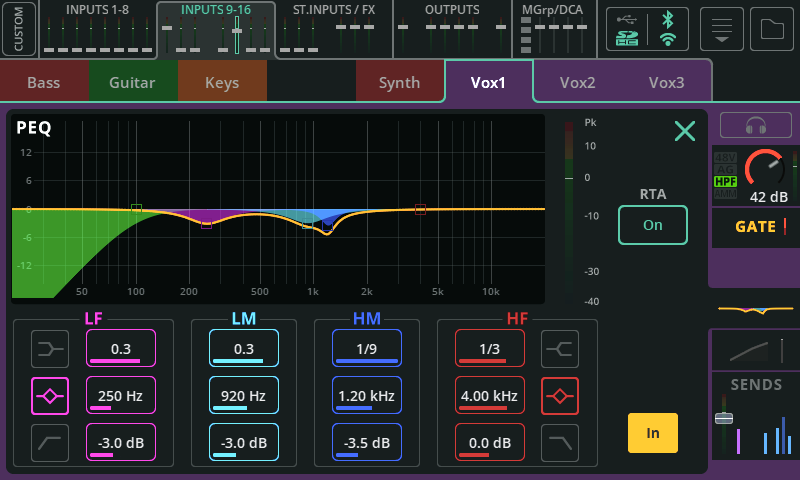

L'égaliseur paramétrique 4 bandes permet d'ajuster la tonalité du signal en coupant ou en boostant autour de différentes fréquences.
Type – Les bandes LF et HF incluent des options Shelf, Bell ou HPF/LPF.
Width – Ajuste la largeur des fréquences autour de la fréquence centrale affectée.
Frequency – Sélectionne la fréquence centrale à ajuster.
Gain – Coupe ou booste la fréquence centrale sélectionnée jusqu'à +/- 15dB.
RTA – Affiche un analyseur en temps réel derrière le PEQ.
In/Out – Active ou désactive le PEQ.

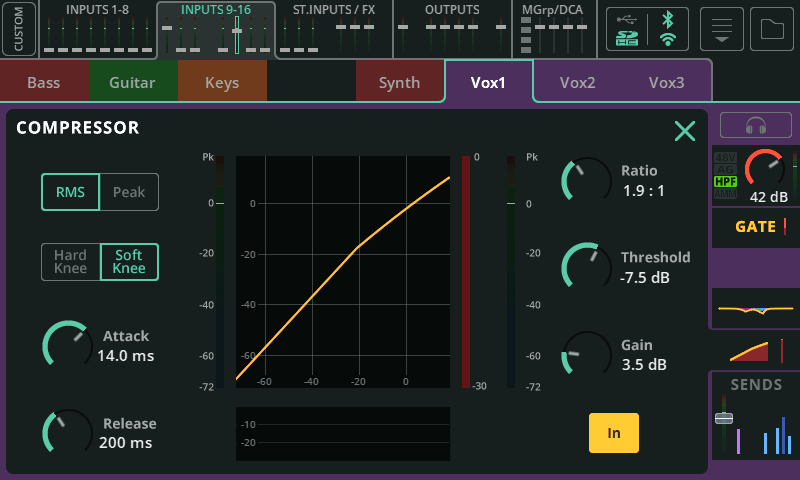

ENTRÉE / Compresseur
Un compresseur est utilisé pour contrôler et réduire la plage dynamique du signal.
RMS/Peak – La compression est déclenchée soit par le niveau RMS (moyenne courte) soit par le niveau de crête (instantané).
Hard/Soft Knee – Avec un hard knee, la compression commence à agir uniquement lorsque le seuil est atteint. Avec un soft knee, la compression commence plus tôt mais de manière plus progressive.
Attack – Ajuste le temps que met la compression à agir une fois que le signal a atteint le seuil. Réglez un temps plus long pour laisser passer les transitoires et compresser uniquement le corps du son, réglez un temps plus court pour aplatir le signal et dompter les pics.
Release – Ajuste le temps que met le compresseur à cesser de compresser après que le signal soit redescendu sous le seuil.
Ratio – Le rapport entre le signal entrant et le signal compressé lorsque la compression est active. Par exemple, réglé à 3:1, chaque augmentation de 3dB du niveau d'entrée ne se traduit que par une augmentation de 1dB en sortie.
Threshold – Ajuste le niveau d'entrée à partir duquel la compression est active.
Gain – Utilisé pour compenser l'atténuation résultante du signal.
In/Out – Active ou désactive le compresseur.

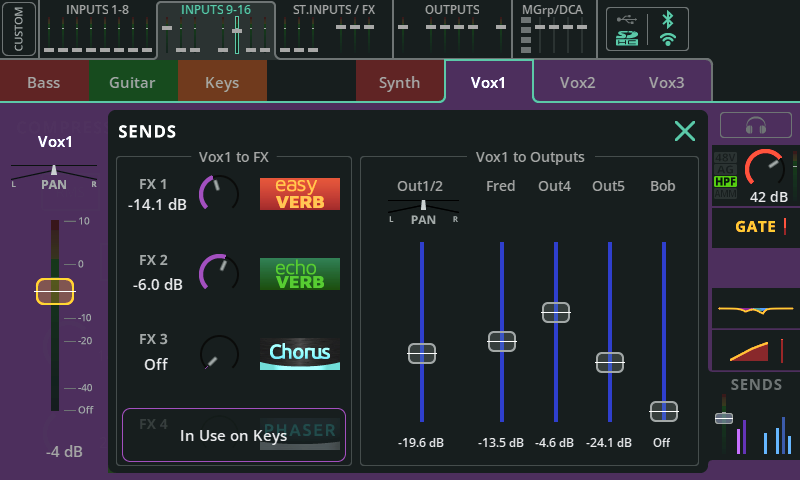

ENTRÉE / Envois
La section ENVOIS montre tous les niveaux d'envoi d'un canal d'entrée ou FX vers toutes les destinations possibles.
Entrée vers Main LR / Pan – Ajuste le niveau d'envoi et la position stéréo du canal sélectionné vers Main LR. C'est aussi le fader affiché dans les onglets de banque en haut des écrans PROCESSING et FADER, en vue banque avec le canal sélectionné, et dans l'écran FADER lorsque Envois vers est réglé sur Main LR.
Entrée vers FX – Ajuste le niveau d'envoi du canal vers les unités FX partagées.
ⓘ Les envois vers les FX partagés sont Post Fader et sont affectés par le niveau du fader Entrée vers Main LR ainsi que par tout ajustement DCA du niveau.
Entrée vers Sorties / Pan – Ajuste le niveau d'envoi du canal vers les sorties.
ⓘ Les envois vers les sorties peuvent être réglés en Pré Fader ou Post Fader dans l'écran CONFIG / OUTPUTS.
ⓘ Le panoramique apparaît lorsque les sorties sont liées en stéréo et peut être ajusté lorsque l'option Suivre le panoramique Main LR est désactivée dans l'écran CONFIG / OUTPUTS.

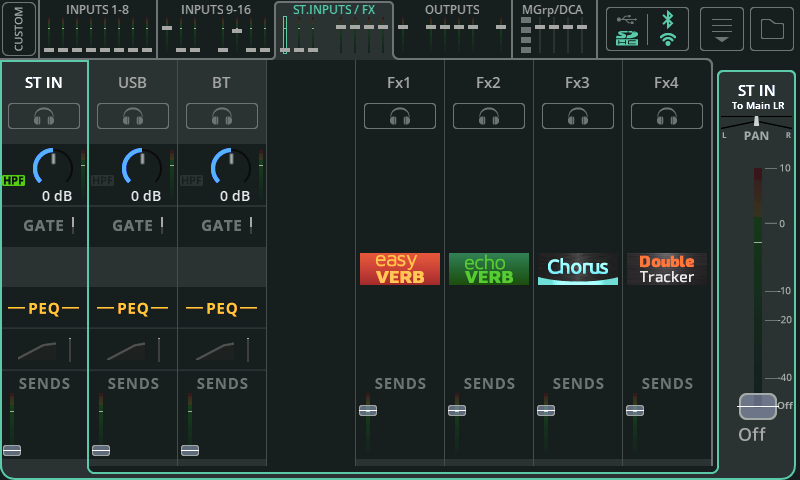

ENTRÉES STÉRÉO / FX (vue banque)
Cette banque comprend trois (CQ-12T, CQ-18T) ou quatre (CQ-20B) entrées stéréo. Ce sont des canaux stéréo dédiés pour
- Entrées ligne stéréo
- Canal USB stéréo, pouvant être utilisé comme retour d'un DAW ou pour la lecture audio stéréo depuis un stockage USB
- L'entrée audio Bluetooth
Ils fonctionnent de la même manière que tous les autres canaux d'entrée et ont toutes les mêmes options de traitement disponibles.
Cette banque comprend également jusqu'à deux (CQ-12T) ou quatre (CQ-18T, CQ-20B) canaux stéréo FX.
Utilisez la section ENVOIS sur ces canaux pour choisir où envoyer le signal humide/traité de l'unité FX. Par exemple, pour entendre la réverbération dans un retour, ou en cascade une unité FX dans une autre.
SORTIES (vue banque)

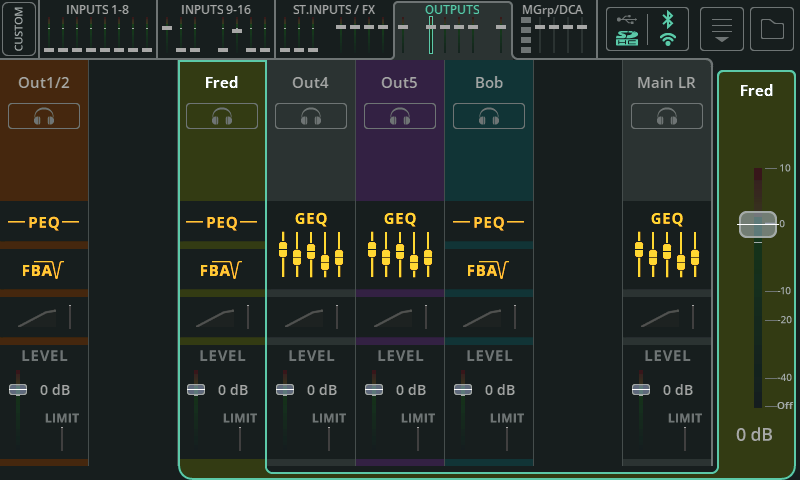

La banque Sorties inclut les six sorties et les canaux de traitement Main LR.
Le traitement des sorties est légèrement différent de celui des entrées et dépend aussi du type d'EQ défini par sortie dans l'écran CONFIG / OUTPUTS.
Comme pour le traitement des entrées, le flux du signal va de haut en bas et toucher une sortie la sélectionnera et affichera son fader principal (niveau de sortie) sur le côté droit.
SORTIE / GEQ

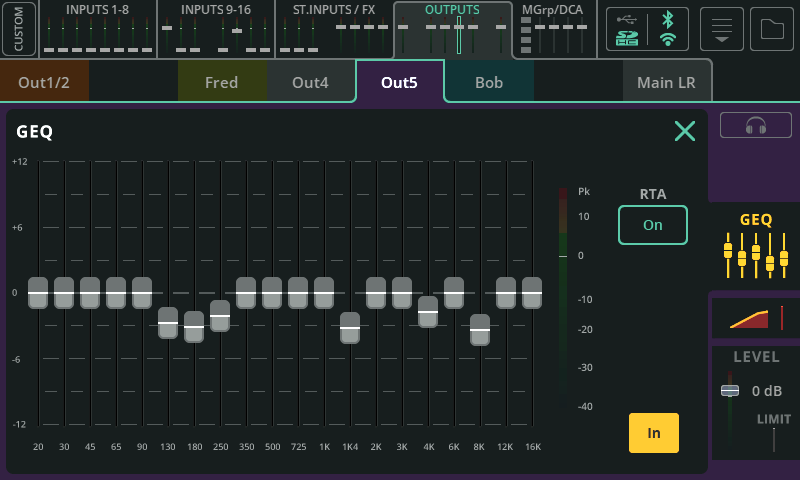

Un GEQ est utilisé pour couper ou booster des fréquences spécifiques dans le signal.
Fader – Touchez et faites glisser ou sélectionnez une bande et utilisez la molette tactile (CQ-12T, CQ-18T) pour couper ou booster jusqu'à 12dB.
RTA – Activez cette option pour voir un analyseur en temps réel sur le GEQ.
In/Out – Active ou désactive le GEQ.
SORTIE / PEQ

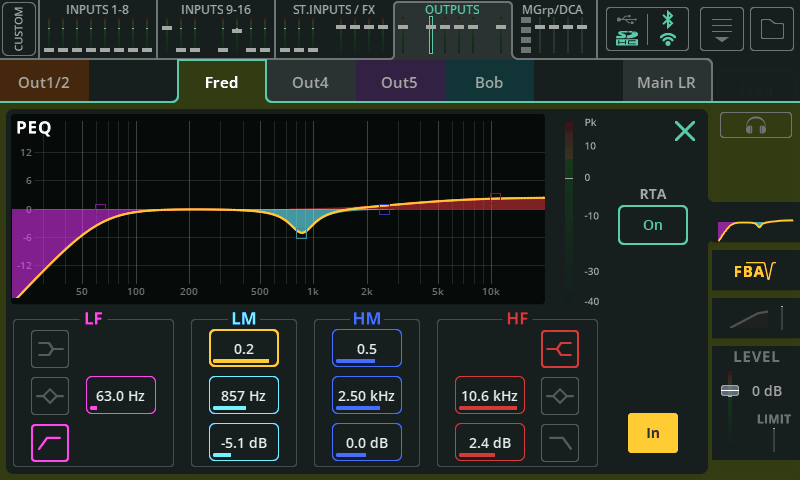

L'égaliseur paramétrique 4 bandes permet d'ajuster la tonalité du signal en coupant ou en boostant autour de différentes fréquences.
Type – Les bandes LF et HF incluent des options Shelf, Bell ou HPF/LPF.
Width – Ajuste la largeur des fréquences autour de la fréquence centrale affectée.
Frequency – Sélectionne la fréquence centrale à ajuster.
Gain – Coupe ou booste la fréquence centrale sélectionnée jusqu'à +/- 15dB
RTA – Affiche un analyseur en temps réel derrière le PEQ.
In/Out – Active ou désactive le PEQ.

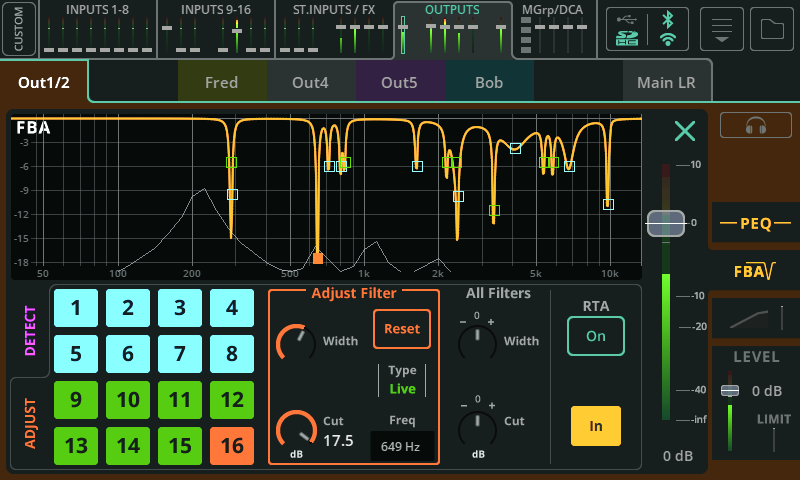

SORTIE / FBA

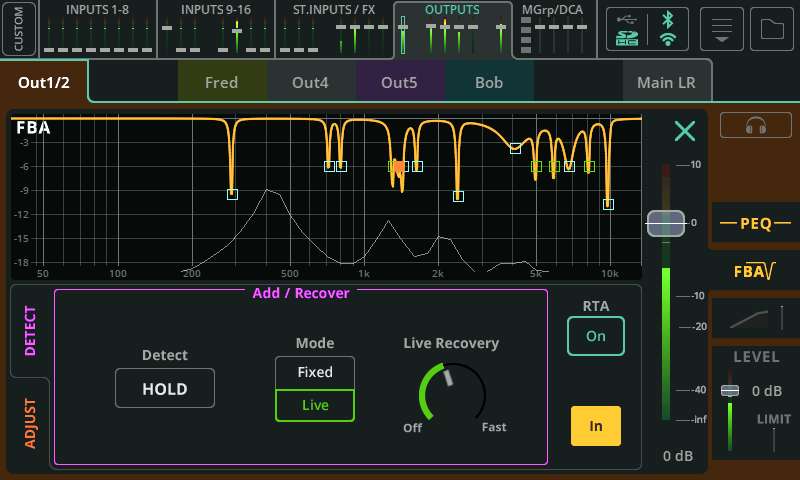

Détection
Le Feedback Assistant détecte les larsens et applique des filtres étroits pour les empêcher.
Détecter – Désactivez la case « HOLD » pour commencer à détecter les fréquences de larsen ; activez la case « HOLD » pour suspendre la détection des fréquences de larsen.
Mode – Sélectionnez si le filtre suivant à ajouter (lorsqu'un larsen est détecté) sera en mode Fixe ou Live.
Récupération Live – Ajuste la vitesse à laquelle les filtres Live récupèrent actuellement. Peut être réglé sur « Off » pour geler temporairement les filtres live.
RTA – Activez cette option pour voir un analyseur en temps réel dans le graphique FBA.
In/Out – Sélectionnez pour activer ou désactiver le Feedback Assistant.
Ajuster
Chaque case à gauche représente un des 16 filtres au total.
Bleu – Filtres en mode fixe.
Vert – Filtres en mode live.
Orange – Filtre actuellement sélectionné.
Touchez une case ou un point sur le graphique pour sélectionner un filtre à ajuster.
Ajuster le filtre – Effectuez des réglages de largeur et de coupure sur le filtre sélectionné. Sélectionnez « Réinitialiser » pour supprimer le filtre et le rendre disponible pour la détection.
Tous les filtres – Ajustez la largeur et la coupure pour tous les filtres actifs en une fois.
ⓘ Pour réinitialiser tous les filtres, utilisez l'option de réinitialisation dans le menu déroulant en haut à droite de l'écran.
Modes de filtre
Les filtres fixes restent en place jusqu'à ce qu'ils soient manuellement supprimés, que le FBA soit complètement réinitialisé, ou que le Feedback Assistant les « vole ». Jusqu'à 12 des 16 filtres peuvent être en mode fixe, laissant toujours 4 filtres pour le mode live.
Les filtres live récupèrent avec le temps et une fois complètement récupérés, ils redeviennent des filtres inutilisés. Ils peuvent être supprimés individuellement ou lors d'une réinitialisation complète du FBA. Tous les 16 filtres peuvent être utilisés en mode live.
Réutilisation automatique des filtres
Lorsque tous les filtres sont déjà utilisés, mais qu'une nouvelle fréquence de larsen est détectée, le Feedback Assistant peut réutiliser ou « voler » un filtre existant, en utilisant une logique pour décider de la meilleure solution possible, c'est-à-dire la moindre quantité de larsen.
Notez que les filtres en mode live ne peuvent voler que d'autres filtres déjà en mode live et que les filtres en mode fixe peuvent voler n'importe quel filtre.
Au démarrage
Chaque fois que le CQ est démarré, toutes les instances du Feedback Assistant sont mises en état « pré-show ». Les filtres fixes, le réglage de récupération live, les réglages « Tous les filtres » et l'état In/Out sont mémorisés depuis la dernière extinction. Tous les filtres live auront été supprimés. La détection est en mode Hold actif. Le mode est réglé sur « Fixe ».
Copier/Coller
La copie et le collage incluent tous les filtres et réglages (par ex. récupération live). Cela signifie que lors du collage vers une autre sortie (ou vers la même sortie), l'état du FBA sera exactement le même.
Stocker/Rappeler
Lors de l'utilisation de la bibliothèque FBA, les filtres live ne sont pas stockés ni rappelés. Tous les filtres fixes, le réglage de récupération live, les réglages « Tous les filtres » et l'état In/Out sont stockés et peuvent être rappelés.
Scene changements
Les changements de Scene n'affectent pas directement les réglages du Feedback Assistant, mais ils modifient généralement les niveaux et le traitement, ce qui peut influencer les fréquences susceptibles de produire un larsen.

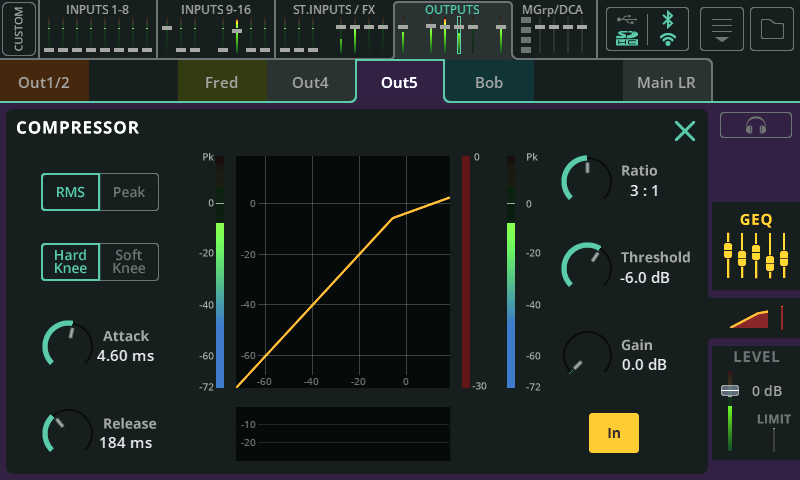

SORTIE / Compresseur
Un compresseur est utilisé pour contrôler et réduire la plage dynamique du signal.
RMS/Peak – La compression est déclenchée soit par le niveau RMS (moyenne courte) soit par le niveau de crête (instantané).
Hard/Soft Knee – Avec un hard knee, la compression commence à agir uniquement lorsque le seuil est atteint. Avec un soft knee, la compression commence plus tôt mais de manière plus progressive.
Attack – Ajuste le temps que met la compression à agir une fois que le signal a atteint le seuil. Réglez un temps plus long pour laisser passer les transitoires et compresser uniquement le corps du son, réglez un temps plus court pour aplatir le signal et dompter les pics.
Release – Ajuste le temps que met le compresseur à cesser de compresser après que le signal soit redescendu sous le seuil.
Ratio – Le rapport entre le signal entrant et le signal compressé lorsque la compression est active. Par exemple, réglé à 3:1, chaque augmentation de 3dB du niveau d'entrée ne se traduit que par une augmentation de 1dB en sortie.
Threshold – Ajuste le niveau d'entrée à partir duquel la compression est active.
Gain – Utilisé pour compenser l'atténuation résultante du signal.
In/Out – Active ou désactive le compresseur.

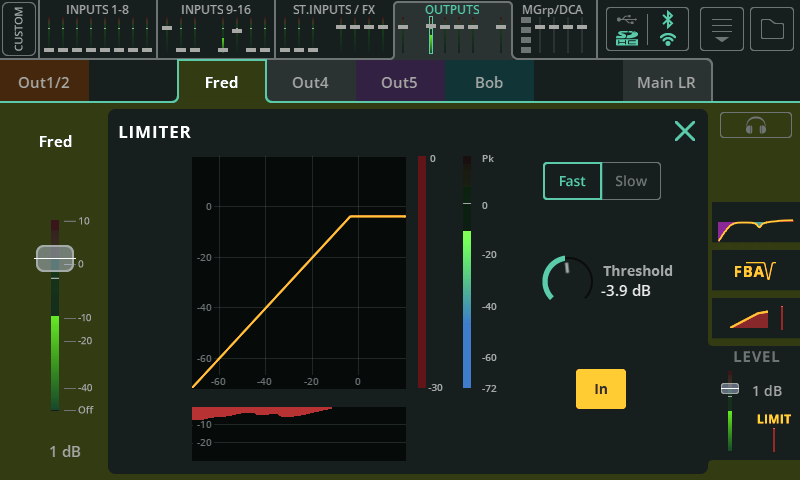

SORTIE / NIVEAU et LIMITER
Un limiteur fonctionne comme un compresseur très rapide avec un rapport de compression infini:1 et limite le niveau de sortie au seuil défini.
Dans CQ, le limiteur est appliqué après le fader, ce qui signifie qu'il peut être réglé pour une sortie de monitoring et empêcher le signal de sortie de dépasser un niveau défini, même si le fader de niveau de sortie est ajusté par un musicien utilisant CQ4You par exemple.
Rapide/Lent – Sélectionnez la vitesse du limiteur sur le signal.
Threshold – Définissez le niveau auquel le limiteur sera déclenché (niveau de sortie maximal effectif).
In/Out – Active ou désactive le limiteur.

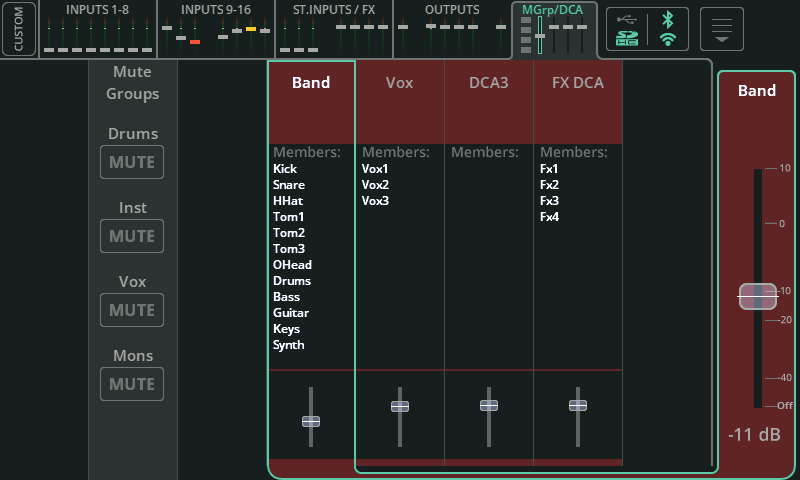

MGrp/DCA
L'onglet banque MGrp/DCA est toujours accessible, même lorsque la couche personnalisée est active. Il inclut les contrôles pour les quatre groupes de coupure (Mute Groups) et les quatre DCA (amplificateurs contrôlés numériquement).
ⓘ Assignez les canaux aux groupes de coupure et DCA dans les écrans CONFIG / CONTROL & NETWORK / Mute Groups et CONFIG / CONTROL & NETWORK / DCAs.
Groupes de coupure – Tous les quatre boutons MUTE des groupes de coupure dans une seule bande. Lorsqu'un membre du groupe de coupure n'est pas coupé, le bouton s'affiche en Off (gris) et le presser coupera tous les membres. Lorsque tous les membres sont coupés, il s'affiche en On (rouge) et le presser réactivera tous les membres.
DCA 1-4 – Les membres actuels du DCA sont listés. Sélectionnez un DCA pour afficher et ajuster le fader DCA sur le côté droit. Le niveau d'envoi réel est calculé comme la valeur du fader de niveau d'envoi individuel, plus la valeur du fader DCA. Ceci est indiqué par deux flèches (▷◁) sur le fader de niveau d'envoi principal individuel de n'importe quel canal dans un DCA.
