Der DX164-W ist ein fest installiertes I/O Expander-Modul für Allen & Heath 96kHz digitale Mischsysteme. Er bietet 16 fernsteuerbare Mikrofon-/Line-Vorverstärker und 4 XLR Line-Ausgänge. Die Verbindung zum Mischpult erfolgt über ein einziges Cat5-Kabel.

Ein zweiter DX164-W, DX012 oder DX168 kann im Cascade-Modus angeschlossen werden. Alternativ kann eine redundante Verbindung zu kompatibler Hardware hergestellt werden.

Der DX164-W kann freistehend betrieben, in einer Bodentasche montiert, an der Wand befestigt oder bündig in einer Wand eingebaut werden. Verschiedene Stromversorgungsoptionen stehen zur Verfügung, um den Anforderungen gerecht zu werden.

ⓘ Aktualisieren Sie das Mischsystem vor dem Anschluss des DX Expanders auf die neueste verfügbare Firmware-Version. Das Gerät könnte bei älteren Firmware-Versionen fehlerhaft funktionieren.

Inhalt

Überprüfen Sie, ob Sie Folgendes mit Ihrer DX164-W Einheit erhalten haben:

• Optionales Kabelverschraubungsmodul (Teilenummer 004-1097) für die permanente Verkabelung mit Wechselstrom.
• Montagerahmen (AA11504) für Einbau in die Wand oder Wandoberflächenmontage.
• 6x M4 6mm T20 Schrauben (AB2921) zur Befestigung des DX164-W am Montagerahmen.

Anschluss

Oberseite und Stromversorgung

1. DX A EtherCon-Anschluss für die Verbindung zum Mischsystem. Das Kabel überträgt Audiosignale sowie Vorverstärkersteuerung und Systemstatusdaten.
2. DX B EtherCon-Anschluss für das Daisy-Chaining einer zweiten Einheit oder Kabelredundanz.
3. DX B Modusschalter Schalten Sie auf Redundant für eine 2-Kabel-Verbindung zu kompatibler Hardware, z.B. dLive S Class oder DX Link Karte. Schalten Sie auf Cascade für die Verbindung zu einer zweiten DX164-W, DX012 oder DX168 Einheit.
4. DC 12V Eingang Kann anstelle von Wechselstrom verwendet werden, um die Einheit zu versorgen, wenn eine geeignete Gleichstromverteilung im Gebäude vorhanden ist. Kann auch als Notstromversorgung bei Netzausfall genutzt werden.
5. Netzstromanschluss Das eingebaute universelle Netzteil akzeptiert Spannungen von 100 bis 240V AC 50/60Hz. Standardmäßig ist ein Modul mit IEC-Eingang eingebaut. Ein optionales Modul für die permanente Installation mit Aussparungen zur Aufnahme einer Kabelverschraubung ist verfügbar.

⚠ Der Austausch des IEC-Wechselstrom-Eingangsmoduls und der Netzverkabelung für die permanente Installation muss von einem qualifizierten Elektriker durchgeführt werden. Siehe Anweisungen später in diesem Handbuch.

Frontplatte

1. Eingangsbuchsen Balancierte XLR Mikrofon-/Line-Eingänge mit +48V Phantomspannungsanzeige. Die Vorverstärker sind im DX164-W eingebaut und deren Gain, Pad und +48V werden vom Mischsystem gesteuert.

   Die +48V-Anzeige erkennt Spannung an der Buchse, egal ob sie vom DX164-W oder einer externen Quelle geliefert wird.

2. Ausgangsbuchsen Balancierte XLR Ausgänge mit nominalem +4dBu Pegel.
3. Lüftungsöffnungen Sorgen Sie für gute Belüftung an der Vorderseite des Geräts. Vermeiden Sie eine Blockierung der Lüftungsöffnungen während des Betriebs. Vermeiden Sie das Eindringen von Schmutz oder Flüssigkeiten.

Installation – Montage

⚠ WARNUNG
Um Verletzungen zu vermeiden, muss dieses Gerät sicher gemäß den Installationsanweisungen am Boden oder an der Wand befestigt werden.

Wandmontage Verwenden Sie den Montagerahmen AA11504 in der unten gezeigten Ausrichtung. Befestigen Sie den Rahmen mit geeigneten Befestigungselementen oder Schrauben an der Wand, richten Sie dann die Gewindeeinsätze an den Seiten des DX164-W am Rahmen aus und sichern Sie die Einheit mit den mitgelieferten 6x M4 6mm T20 Schrauben.

Bündige Montage in der Wand Verwenden Sie den Montagerahmen AA11504 in der unten gezeigten Ausrichtung. Richten Sie die Gewindeeinsätze an den Seiten des DX164-W am Rahmen aus und sichern Sie die Einheit mit den mitgelieferten 6x M4 6mm T20 Schrauben. Schließen Sie die Stromversorgung und die(n) Cat5-Kabel an, und befestigen Sie die Baugruppe dann mit geeigneten Befestigungen oder Schrauben an der Wand.

Bodenmontage Der DX164-W kann in einer Bodentasche / Bühnenöffnung / Dip-Trap montiert werden. Die Installation muss gemäß den örtlichen Installations- und Verkabelungsvorschriften erfolgen. Wir empfehlen das ACE Backstage 174SLBK Bühnenöffnungssystem für die Verwendung mit dem DX164-W.

Weitere Optionen Die Maße des DX164-W passen in eine 11x11” NEMA Typ 1 / IP10 Box oder gleichwertige. Ein kundenspezifischer Montagerahmen ist erforderlich.

Permanente Installation mit dem Kabelverschraubungsmodul

⚠ Der Austausch des IEC-Wechselstrom-Eingangsmoduls und der Netzverkabelung für die permanente Installation muss von einem qualifizierten Elektriker durchgeführt und gemäß den örtlichen Verkabelungsvorschriften vorgenommen werden.

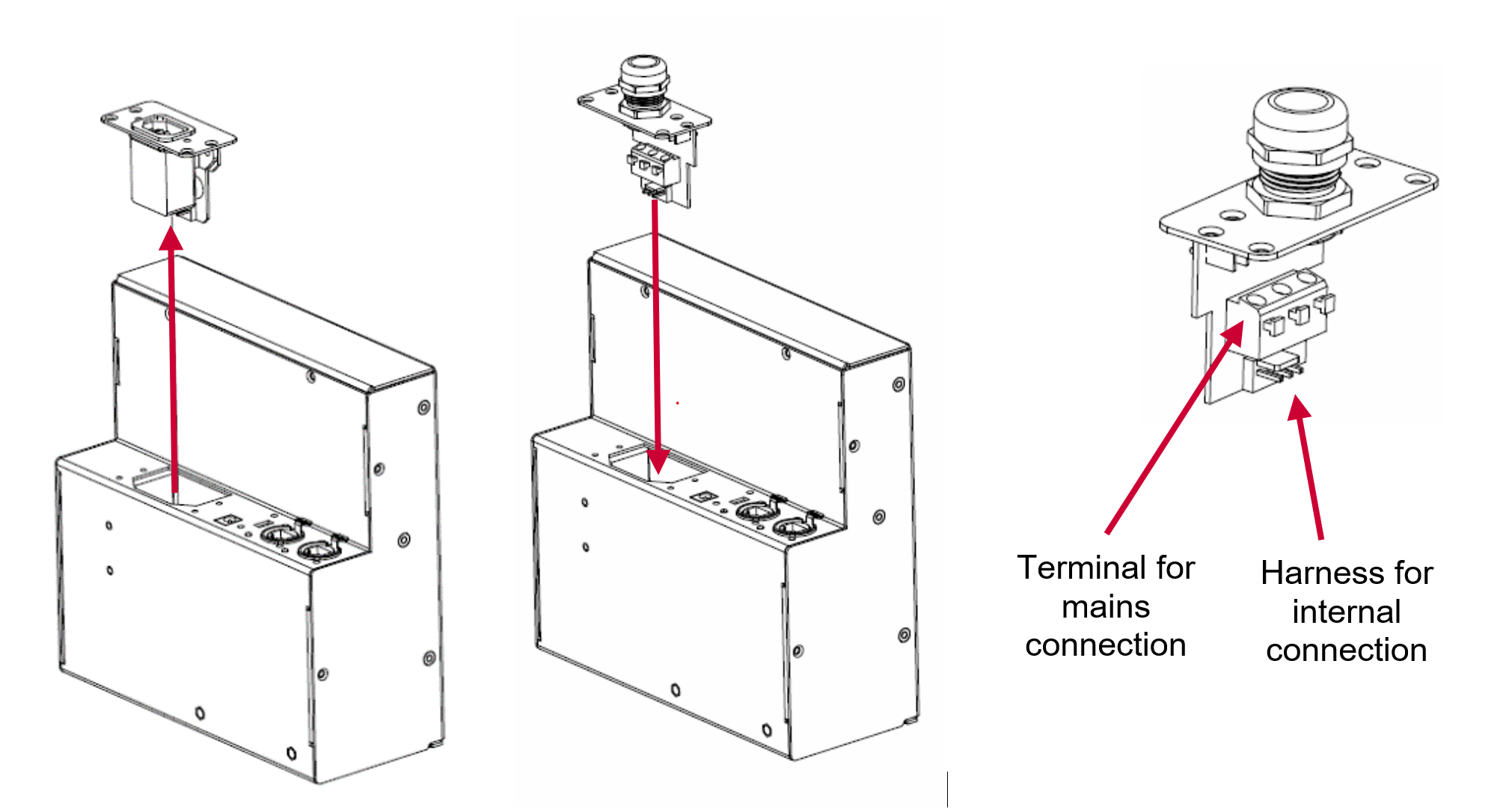

So ersetzen Sie das IEC-Modul:

• Entfernen Sie die 4 Schrauben mit einem Torx T8 Schraubendreher.
• Ziehen Sie das Modul heraus und trennen Sie den Kabelbaum am unteren Ende der Baugruppe ab.
• Montieren Sie eine geeignete Kabelverschraubung oder Gummitülle passend zur Kabelgröße an der Platte des Kabelverschraubungsmoduls.
• Führen Sie das Netzkabel durch die Kabelverschraubung. Mindestkabelgröße 0,75mm² oder 20 AWG.
• Verdrahten Sie das Netzkabel am Anschlussklemmenblock des Kabelverschraubungsmoduls und achten Sie auf Polung und Erdung, wie am Modul angegeben.
• Ziehen Sie die Kabelverschraubung fest um das Kabel.
• Stecken Sie den internen Kabelbaum wieder an das untere Ende des Kabelverschraubungsmoduls.
• Befestigen Sie das Modul mit den 4 T8 Schrauben am Gerät.

⚠ STROMTRENNUNG
Die Netztrennung erfolgt über den allpoligen Leitungsschutzschalter der Installation oder die geschaltete Sicherungssteckdose, die gekennzeichnet sein muss und zugänglich sein muss, so dass sie bei Betrieb des Geräts leicht betätigt werden kann.

Kabel

Verwenden Sie Cat5e oder höherwertige STP-Kabel mit einer maximalen Kabellänge von 100 m pro Verbindung.

Allen & Heath bietet eine Reihe von Cat5e- und Cat6-Kabeln an, die für die Verwendung mit ACE, dSNAKE, ME, DX, GX und gigACE Verbindungen geeignet sind:

Kontaktieren Sie Ihren örtlichen A&H Händler für weitere Informationen.
