Das AR2412 ist eine 19-Zoll-Rack-montierbare Remote-Audio-Einheit für alle Allen & Heath Digital-Mischsysteme, die mit dem dSnake-Protokoll kompatibel sind. Es bietet 24 fernsteuerbare Mikrofon-/Line-Vorverstärker und 12 XLR-Line-Ausgänge.

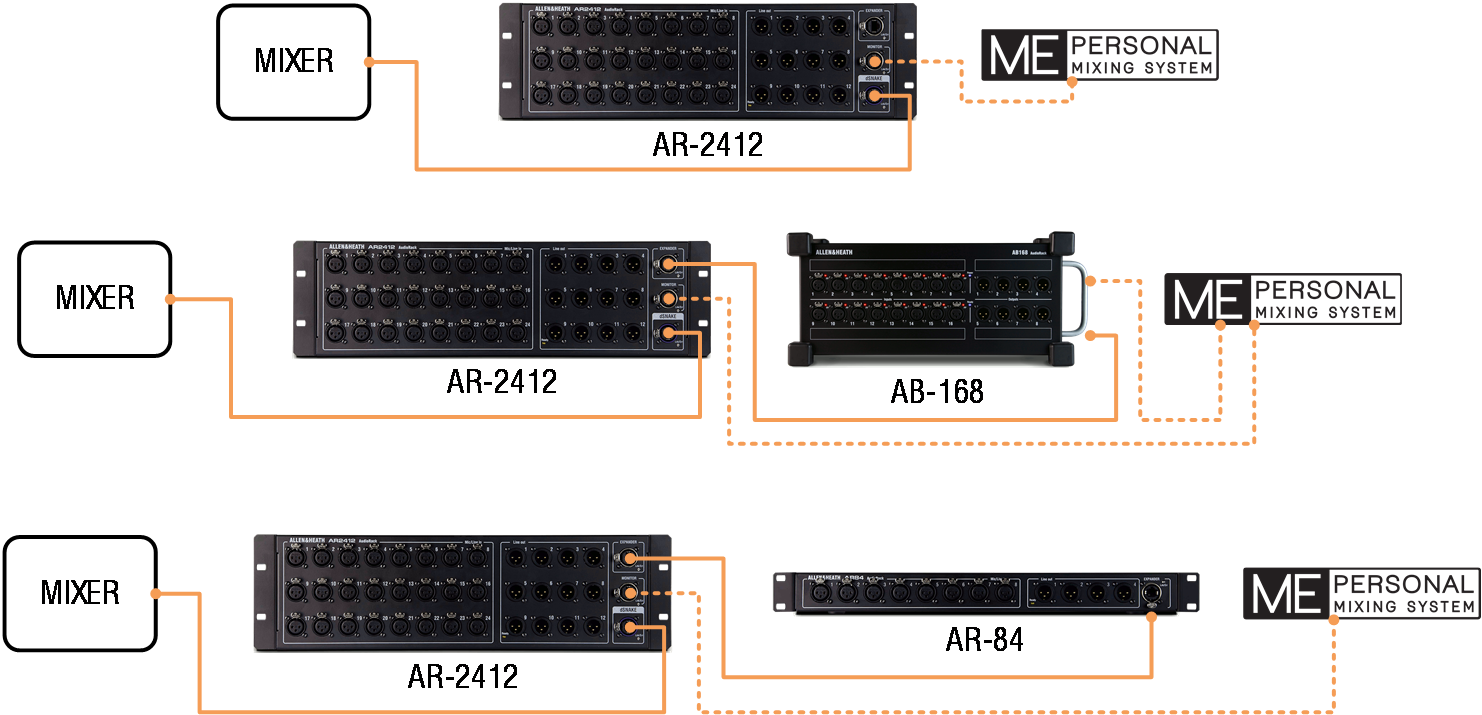

Mit nur einem Netzwerkkabel kann das AR2412 direkt an den Mixer angeschlossen werden, der Erweiterungsanschluss ermöglicht dann eine kaskadierte (Daisy-Chain) Verbindung zu einem AB168 oder AR84.
Ein ME Personal Monitoring System kann ebenfalls an den dedizierten Monitor-Port angeschlossen werden oder an ein kaskadiertes AB168.

🛈 Maximal zwei dSnake Remote-Einheiten können an den dSnake-Port jedes Mixers angeschlossen werden.

Das AR2412 wird verwendet, um die Anzahl der I/O-Anschlüsse in einem System zu erhöhen und sowohl die Anschlüsse als auch die AD/DA-Wandlung nahe an der Quelle/Bühne zu positionieren. Es erhöht nicht die Anzahl der verfügbaren Verarbeitungskanäle im System und muss an einen Mixer angeschlossen werden, bei dem das Audio verarbeitet und geroutet werden kann.

Kompatibilität und Kabel

Das AR2412 verwendet das 48kHz dSnake-Protokoll, ein Layer-2-Fast-Ethernet-Protokoll, das für Punkt-zu-Punkt-Verbindungen entwickelt wurde. Das bedeutet, dass es an die dedizierten dSnake-Ports angeschlossen werden kann, die in den GLD- und Qu-Systemen enthalten sind, oder mit dem intelligenten SLink-Port verwendet werden kann, der in einen dSnake-Modus umschalten kann.

Beziehen Sie sich auf die aktuellste Dokumentation Ihres Mixers, verfügbar unter www.allen-heath.com, für weitere Informationen zum Anschluss, Patchen und Steuern des AR2412 mit Ihrem System.

Cat5e (oder höher) STP (Schirmung Twisted Pair) Kabel sollten verwendet werden, mit einer maximalen Kabellänge von 100m (330ft) zwischen jeder Einheit. Die Verwendung passiver Kupplungen zur Verbindung von Kabeln reduziert diese Entfernung.

Hochwertige Touring-Kabel sind über Ihren A&H-Händler erhältlich. Bitte besuchen Sie www.allen-heath.com/ahproducts/cat5/ für weitere Details.

Anschluss, automatische Firmware-Anpassung und LED-Verhalten

Bei Stromzufuhr leuchtet die „Power On“-LED in der Nähe des Netzanschlusses.

Beim Anschluss an einen Mixer überprüft und passt das AR2412 automatisch seine Firmware an das Mixermodell und die Firmware-Version des Mixers an.

Falls ein Firmware-Update erforderlich ist, erfolgt dies automatisch. Dies kann bis zu 2 Minuten dauern. Während eines Updates blinkt die Port-„Lnk/Err“-LED rot und nach Abschluss des Updates startet das AR2412 automatisch neu.

Wenn die korrekte Firmware läuft und eine Verbindung zum Mixer besteht, blinkt die „Lnk/Err“-LED neben dem dSnake-Port gelb, um Link-Aktivität anzuzeigen, und die „Ready“-LED an der Frontplatte leuchtet.

AR2412 Frontplatten-Layout

1. Eingangsanschlüsse 24 symmetrische XLR Mikrofon-/Line-Eingänge. Die Vorverstärker sind im AR2412 eingebaut und deren Gain, Pad und 48V Phantomspeisung werden über die dSNAKE-Verbindung vom Mixer aus ferngesteuert. Siehe Mixer-Dokumentation für Informationen zum Patchen dieser Anschlüsse zu Eingangskanälen oder anderen Zielen im System.
2. Ausgangsanschlüsse 12 symmetrische XLR Ausgänge mit nominalem +4dBu Line-Pegel. Siehe Mixer-Dokumentation für Informationen zum Patchen von Ausgangssignalen zu diesen Anschlüssen.
3. dSNAKE-Port EtherCon/RJ45-Anschluss zur direkten Verbindung mit dem Mixer. Dieser überträgt Eingänge, Ausgänge und ME/Monitor-Sends zum und vom AR2412 sowie Vorverstärker-Steuerung und Systemstatusmeldungen.
4. MONITOR-Port EtherCon/RJ45-Anschluss zum Anschluss eines ME/Monitor-Systems.
5. EXPANDER-Port EtherCon/RJ45-Anschluss zum Anschluss eines AB168, eines AR84 oder eines ME/Monitor-Systems.

🛈 EtherCon Verriegelungsstecker werden empfohlen, um Schäden an Kabeln oder Anschlüssen zu vermeiden und versehentliches Trennen zu verhindern.
