Der DT164-W ist ein fest installiertes Dante I/O-Erweiterungsgerät für Allen & Heath digitale Mischsysteme. Er bietet 16 fernsteuerbare Mikrofon-/Line-Vorverstärker und 4 XLR-Line-Ausgänge. Die Verbindung zum Dante-Netzwerk erfolgt über ein einzelnes Cat5-Kabel oder zwei Kabel für Redundanz.

Der DT164-W kann freistehend betrieben, in einem Bodentank montiert, an einer Wand befestigt oder bündig in einer Wand eingebaut werden. Verschiedene Stromversorgungsoptionen stehen zur Verfügung, um der Anwendung gerecht zu werden.

⚠ Dieses Produkt muss von einem professionellen Installateur oder qualifizierten Elektriker installiert werden.

Inhalt

Überprüfen Sie, ob Sie mit Ihrem DT164-W-Gerät Folgendes erhalten haben:

• Optionales Kabelverschraubungsmodul (Teilenummer 004-1097) für die dauerhafte AC-Netzverdrahtung.
• Montagerahmen (AA11504) für Einbau in die Wand oder Wandoberflächenmontage.
• 6x M4 6mm T20 Schrauben (AB2921) zur Befestigung des DT164-W am Montagerahmen.

Software und Firmware

Besuchen Sie die Audinate-Website, um mehr über Dante zu erfahren, und laden Sie Dante Controller herunter, um Audio zu routen und Geräte in einem Dante-Netzwerk zu konfigurieren: https://www.audinate.com/

ⓘ Die Preamp-Steuerung des DT164-W durch einen SQ-Mischer erfordert SQ Firmware V1.4 oder höher und SQ Dante Karten-Firmware V1.0.5 oder höher.

ⓘ Die Preamp-Steuerung des DT164-W durch einen dLive-Mischer erfordert dLive Firmware V1.8 oder höher und eine dLive M-DL-Dante 64x64 oder 128x128 Karte. Die Verwendung der iLive/GLD M-Dante Karte wird nicht unterstützt.

ⓘ Überprüfen Sie www.allen-heath.com für die neueste DT164-W Firmware und Anweisungen zum Aktualisieren.

Anschluss

Redundanzmodus

Geschalteter Modus (Beispiel Reihenschaltung)

Geschalteter Modus (Beispiel digitale Aufteilung)

Uhr einstellen und Signale patchen

Verwenden Sie die Dante Controller-Registerkarte Routing, um Signale zwischen Dante-Geräten zu patchen. Wenn eine gültige DT164-W-Buchse auf eine dLive / SQ Dante-Karte geroutet und zu einem Eingangskanal gepatcht wird, zeigt das dLive / SQ die Vorverstärker-Gain-, +48V- und Pad-Steuerungen für die Buchse an.

Verwenden Sie die Dante Controller-Registerkarte Clock Status, um den Dante-Netzwerkleiter auszuwählen. Der DT164-W sollte immer ein Clock-Follower im Dante-Netzwerk sein, wobei der Mischer typischerweise auf „Preferred Leader“ und „Enable Sync To External“ eingestellt ist.

Oberes Bedienfeld und Stromversorgungsoptionen

1. Dante Sekundär Kann auf Redundanzmodus oder geschalteten Modus für den Anschluss an mehrere Geräte, z. B. zwei Mischpulte, eingestellt werden. Stellen Sie den Portmodus im Dante Controller ein.
2. Dante Primär EtherCon-Anschluss für die Verbindung zum Dante-Netzwerk. Das Kabel überträgt Audiosignale sowie Vorverstärker-Steuerdaten.
3. Netzwerkeinstellungen zurücksetzen Halten Sie den versenkten Schalter 10 Sekunden lang gedrückt, um die Netzwerkeinstellungen des DT164-W zurückzusetzen. Dadurch werden alle statischen IP-Adressen gelöscht und auf die Werkseinstellungen (DHCP / Zero-Conf) zurückgesetzt.
4. DC 12V Eingang Kann anstelle von Wechselstrom verwendet werden, um das Gerät zu betreiben, sofern eine geeignete Gleichstromverteilung im Gebäude vorhanden ist. Kann auch als Notstromversorgung bei Stromausfall genutzt werden.
5. Netzstromanschluss Das integrierte Universal-Netzteil akzeptiert Spannungen von 100 bis 240V AC 50/60Hz. Standardmäßig ist ein Modul mit IEC-Eingang verbaut. Ein optionales Modul für die feste Installation mit Durchbruchlöchern zur Aufnahme einer Kabelverschraubung ist verfügbar.

⚠ Der Austausch des IEC-AC-Eingangsmoduls und die Netzverdrahtung für die feste Installation müssen von einem qualifizierten Elektriker durchgeführt werden. Siehe Anweisungen später in dieser Anleitung.


Frontplatte

1. Eingangsbuchsen Symmetrische XLR Mikrofon-/Line-Eingänge mit +48V Phantomspeiseanzeige. Die Vorverstärker sind im DT164-W eingebaut und deren Gain, Pad und +48V werden über das Netzwerk gesteuert.

   Die +48V-Anzeige erkennt Spannung an der Buchse, egal ob sie vom DT164-W geliefert oder von einer externen Quelle empfangen wird.

2. Ausgangsbuchsen Symmetrische XLR Ausgänge mit nominalem +4dBu Pegel.
3. Belüftungsöffnungen Sorgen Sie für gute Belüftung an der Vorderseite des Geräts. Vermeiden Sie eine Verstopfung der Öffnungen während des Betriebs. Vermeiden Sie das Eindringen von Schmutz oder Flüssigkeiten.

Installation – Montage

 ⚠ WARNUNG
Um Verletzungen zu vermeiden, muss dieses Gerät gemäß den Installationsanweisungen sicher am Boden oder an der Wand befestigt werden.

Wandmontage Verwenden Sie den Montagerahmen AA11504 in der unten gezeigten Ausrichtung. Befestigen Sie den Rahmen mit geeigneten Befestigungen oder Schrauben für die Wandart an der Wand, richten Sie dann die Gewindeeinsätze an den Seiten des DT164-W am Rahmen aus und sichern Sie das Gerät mit den mitgelieferten 6x M4 6mm T20 Schrauben.

Bündige Montage in einer Wand Verwenden Sie den Montagerahmen AA11504 in der unten gezeigten Ausrichtung. Richten Sie die Gewindeeinsätze an den Seiten des DT164-W am Rahmen aus und sichern Sie das Gerät mit den mitgelieferten 6x M4 6mm T20 Schrauben. Verbinden Sie die Stromversorgung und das/die Cat5-Kabel, dann befestigen Sie die Baugruppe mit geeigneten Befestigungen oder Schrauben für die Wandart an der Wand.

Bodenmontage Der DT164-W kann in einer Bodendose / Bühnenöffnung / Dip-Trap montiert werden. Die Installation muss gemäß den örtlichen Installations- und Verdrahtungsvorschriften erfolgen. Wir empfehlen das ACE Backstage 174SLBK Bühnenöffnungssystem für den Einsatz mit dem DT164-W.

Andere Optionen Der DT164-W passt in eine 12x12” NEMA Typ 1 / IP10-Box oder Äquivalent. Ein kundenspezifischer Montagerahmen könnte erforderlich sein.

Feste Installation mit dem Kabelverschraubungsmodul

⚠ Der Austausch des IEC-AC-Eingangsmoduls und die Netzverdrahtung für die feste Installation müssen von einem qualifizierten Elektriker durchgeführt und gemäß den örtlichen Verdrahtungsvorschriften ausgeführt werden.

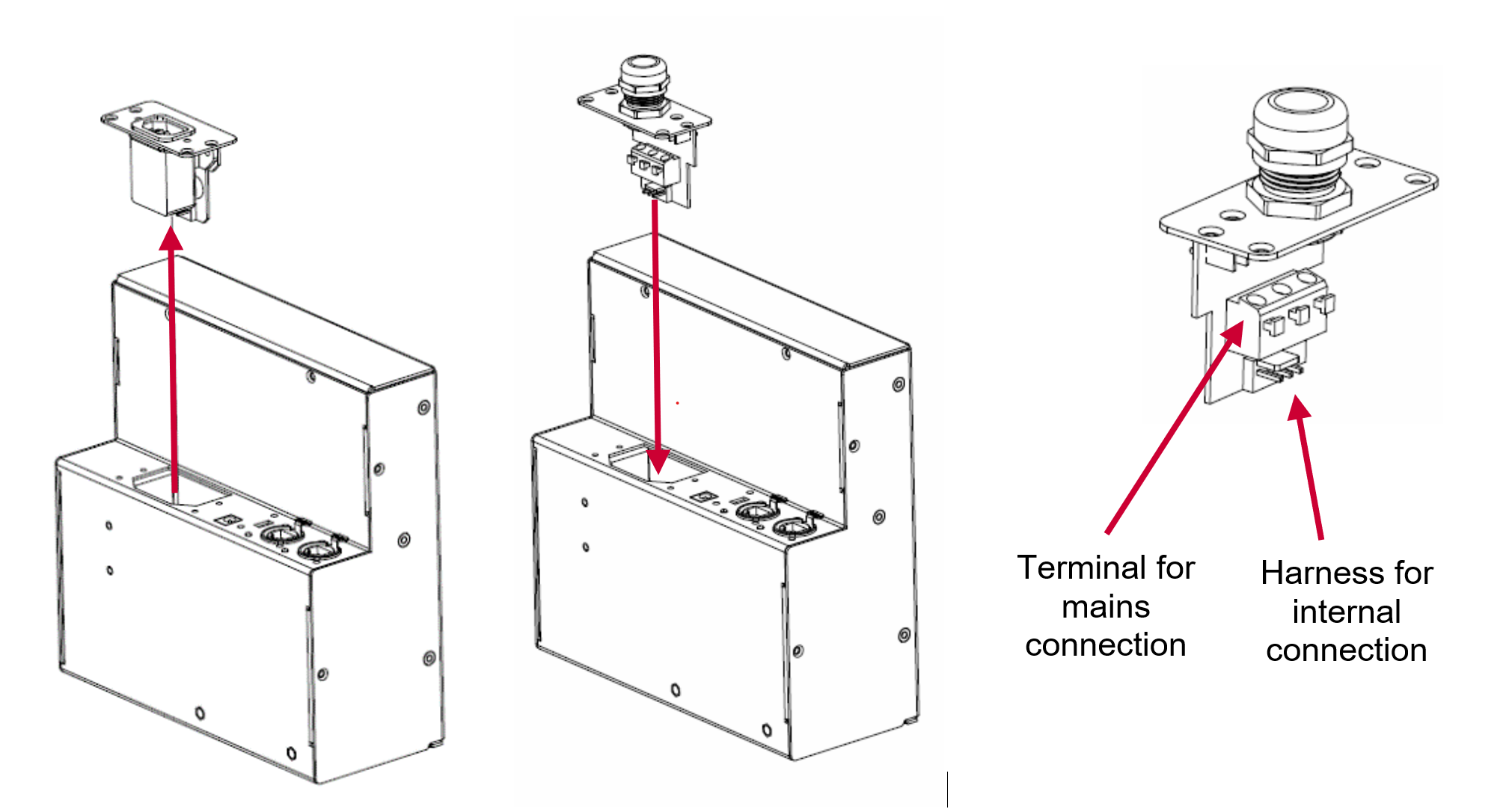

Um das IEC-Modul zu ersetzen:

• Entfernen Sie die 4 Schrauben mit einem Torx T8 Schraubendreher.
• Ziehen Sie das Modul heraus und trennen Sie den Kabelbaum am unteren Ende der Baugruppe ab.
• Montieren Sie eine geeignete Kabelverschraubung oder Dichtung, die zur Kabelgröße passt, an der Platte des Verschraubungsmoduls.
• Führen Sie das Netzkabel durch die Verschraubung. Mindestkabelgröße 0,75mm² oder 20 AWG.
• Verdrahten Sie das Netzkabel an den Anschlussklemmen des Verschraubungsmoduls, achten Sie auf Polung und Erdung gemäß den Angaben am Modul.
• Ziehen Sie die Kabelverschraubung fest um das Kabel.
• Stecken Sie den internen Kabelbaum wieder unten in das Verschraubungsmodul ein.
• Befestigen Sie das Modul mit den 4x T8 Schrauben am Gerät.

⚠ STROMTRENNUNG
Das Netztrennvorrichtung ist der installationsseitige allpolige Leitungsschutzschalter oder die geschaltete Sicherungssteckdose, die gekennzeichnet sein muss und zugänglich sein muss, sodass sie bei Betrieb des Geräts leicht betätigt werden kann.
