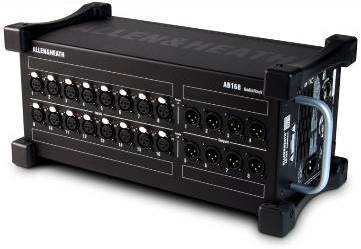

Das AB168 ist ein tragbares, robustes Stagebox für alle Allen & Heath Digitalmischsysteme, die mit dem dSnake-Protokoll kompatibel sind. Es bietet 16 fernsteuerbare Mikrofon-/Line-Vorverstärker und 8 XLR-Line-Ausgänge.

Es kann horizontal mit den Steckverbindern nach oben oder zur Seite oder vertikal betrieben werden, um Platz auf der Bühne zu sparen. Es kann auch mit dem optionalen AB1608-RK19-Kit in einem 19-Zoll-Rack oder Case montiert werden.

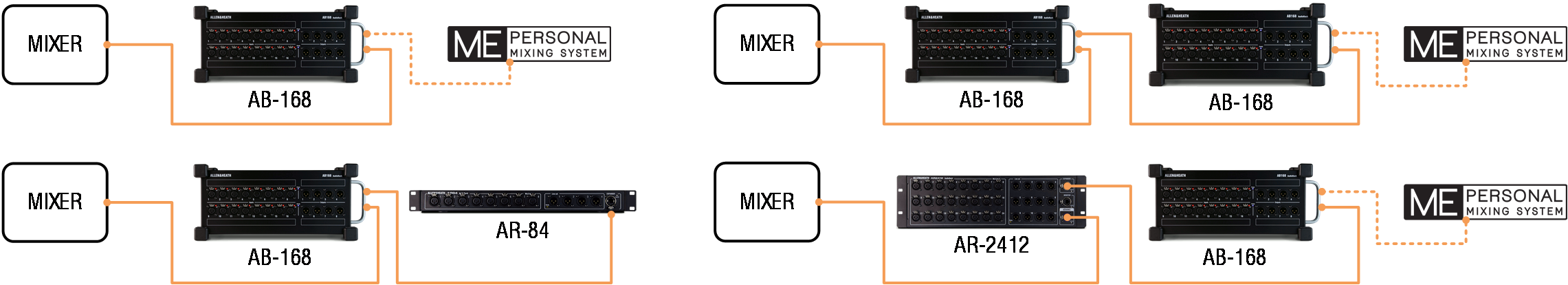

Mit nur einem Netzwerkkabel kann das AB168 direkt an den Mixer angeschlossen oder von einem AR2412 oder einem weiteren AB168 kaskadiert werden. Ein Expander-Port ermöglicht den Anschluss eines weiteren AB168 oder eines AR84, wenn es als erste Einheit verwendet wird, oder an ein ME-Personal-Monitoring-System, wenn es als erste oder zweite Einheit verwendet wird.

ⓘ Maximal zwei dSnake-Remote-Einheiten können an den dSnake-Port jedes Mixers angeschlossen werden.

Das AB168 wird verwendet, um die Anzahl der I/O-Anschlüsse in einem System zu erhöhen und sowohl die Anschlüsse als auch die AD/DA-Wandlung nahe an der Quelle/Bühne zu positionieren. Es erhöht nicht die Anzahl der verfügbaren Verarbeitungskanäle im System und muss an einen Mixer angeschlossen werden, bei dem das Audio verarbeitet und geroutet werden kann.

Kompatibilität und Kabel

Das AB168 verwendet das 48kHz dSnake-Protokoll, ein Layer-2-Fast-Ethernet-Protokoll, das für Punkt-zu-Punkt-Verbindungen entwickelt wurde. Das bedeutet, es kann an die dedizierten dSnake-Ports angeschlossen werden, die in den GLD- und Qu-Systemen enthalten sind, oder mit dem intelligenten SLink-Port verwendet werden, der in einen dSnake-Modus umschalten kann.

Weitere Informationen zum Anschluss, Patchen und Steuern des AB168 mit Ihrem System finden Sie in der aktuellen Dokumentation Ihres Mixers auf www.allen-heath.com.

Es sollte ein Cat5e (oder höher) STP (Schirmendes Twisted Pair)-Kabel verwendet werden, mit einer maximalen Kabellänge von 100 m (330 ft) zwischen den Einheiten. Die Verwendung passiver Kuppler zum Verbinden der Kabel reduziert diese Distanz.

Hochwertige Touring-Kabel sind über Ihren A&H-Händler erhältlich.

Anschluss, automatische Firmware-Anpassung und LED-Verhalten

Bei Stromversorgung leuchtet die „Power“-LED an der Vorderseite des AB168.

Beim Anschluss an einen Mixer überprüft das AB168 automatisch seine Firmware und passt sie an das Mixermodell und die Mixer-Firmware-Version an. Falls ein Firmware-Update erforderlich ist, erfolgt dies automatisch. Dies kann bis zu 2 Minuten dauern, und wenn das AB168 kaskadiert ist (über eine andere Einheit verbunden), kann die Überprüfung und Aktualisierung etwas länger dauern. Während eines Updates blinkt die „Lnk/Err“-LED am Port rot, und nach Abschluss des Updates startet das AB168 automatisch neu.

Wenn die korrekte Firmware läuft und das Gerät mit einem Mixer verbunden ist, blinkt die „Lnk/Err“-LED neben dem dSnake-Port gelb, um Link-Aktivität anzuzeigen, und die „Ready“-LED an der Frontplatte leuchtet.

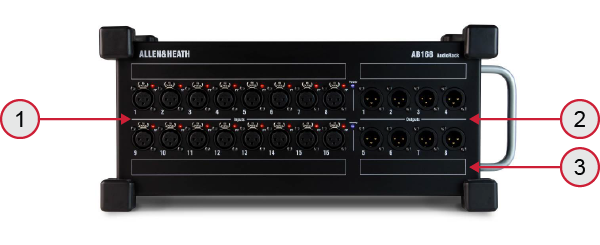

AB168 Bedienfeldübersicht

1. Eingangsanschlüsse 16 symmetrische XLR-Mikrofon-/Line-Eingänge mit +48V Phantomspeisungsanzeige. Die Vorverstärker sind im AB168 eingebaut und deren Gain, Pad und 48V Phantomspeisung werden vom Mixer über die dSNAKE-Verbindung ferngesteuert. Die Phantomspeisungsanzeige erkennt Spannung an der Buchse, egal ob sie vom AB168 geliefert oder von einer externen Quelle empfangen wird. Weitere Informationen zum Patchen dieser Buchsen zu Eingangskanälen oder anderen Zielen im System finden Sie in der Mixer-Dokumentation.
2. Ausgangsanschlüsse 8 symmetrische XLR-Ausgänge mit nominalem +4dBu Line-Pegel. Informationen zum Patchen von Ausgangssignalen zu diesen Buchsen finden Sie in der Mixer-Dokumentation.
3. Beschriftung der Buchsen Neben den Buchsen ist Platz für individuelle Beschriftungen vorgesehen.

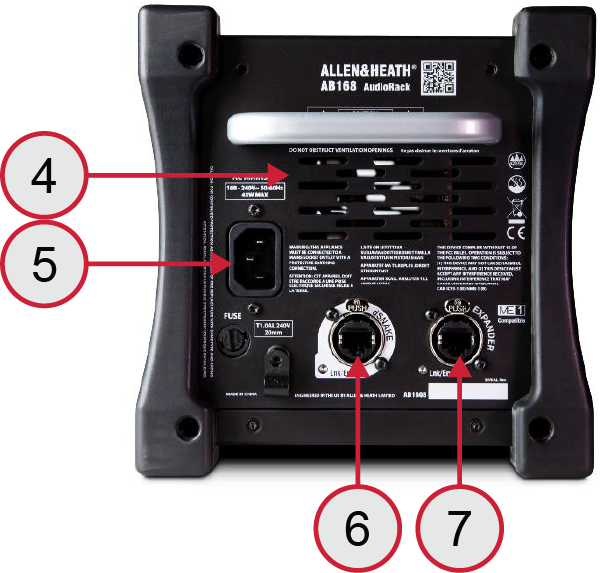

4. Lüftungsöffnungen Sorgen Sie für eine gute Belüftung an den Seiten und der Rückseite des Racks. Vermeiden Sie eine Verstopfung der Lüftungsöffnungen während des Betriebs. Vermeiden Sie das Eindringen von Schmutz oder Flüssigkeiten.



5. Netzanschluss IEC-Anschluss und Sicherung für das eingebaute Universal-Netzteil. Dieses akzeptiert weltweite Spannungen von 100 bis 240V AC 50/60Hz. Überprüfen Sie, ob das richtige Netzkabel für Ihre Region geliefert wurde. Befestigen Sie das Kabel mit dem Kunststoff-P-Clip. Verwenden Sie einen T20 Torx-Schraubendreher, um die Schraube wieder anzuziehen.
6. dSNAKE-Port EtherCon/RJ45-Buchse zum direkten Anschluss an den Mixer oder über einen AR2412 oder ein weiteres AB168. Dieser überträgt Eingänge, Ausgänge und ME/Monitor-Sends zum und vom AB168 sowie Vorverstärkersteuerung und Systemstatusmeldungen.
7. EXPANDER-Port EtherCon/RJ45-Buchse zum Anschluss eines zweiten AB168, eines AR84 oder eines ME/Monitor-Systems.

ⓘ EtherCon-Verriegelungsstecker werden empfohlen, um Schäden an Kabeln oder Anschlüssen zu vermeiden und ein unbeabsichtigtes Trennen zu verhindern.
