Das AR84 ist eine 19” Rack-montierbare Remote-Audioeinheit für alle Allen & Heath Digitalmischsysteme, die mit dem dSnake-Protokoll kompatibel sind. Es bietet 8 fernsteuerbare Mikrofon-/Line-Vorverstärker und 4 XLR-Line-Ausgänge.

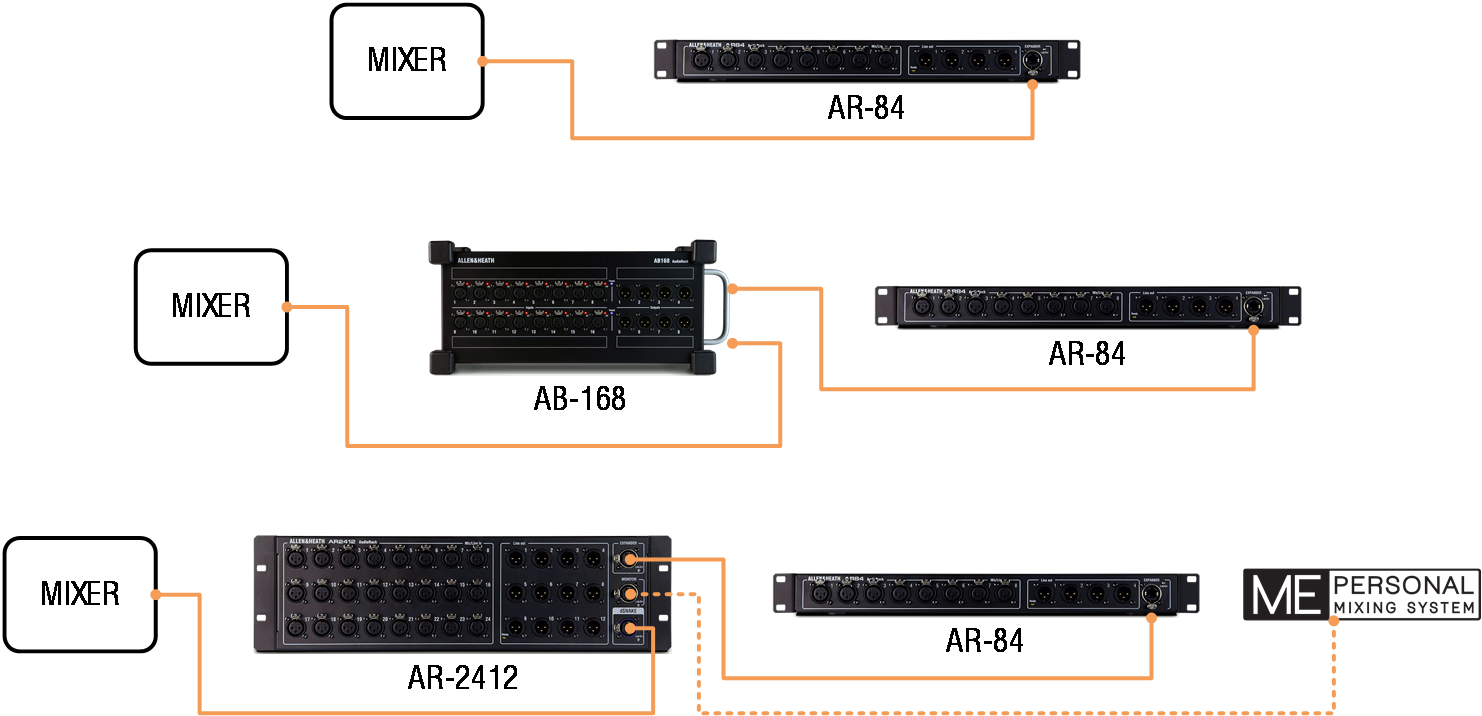

Mit nur einem Netzwerkkabel kann das AR84 direkt an den Mixer angeschlossen oder von einem AR2412 oder AB168 kaskadiert werden.

ⓘ Maximal zwei dSnake Remote-Einheiten können an jeden dSnake-Port eines Mixers angeschlossen werden.

Das AR84 wird verwendet, um die Anzahl der I/O-Buchsen in einem System zu erhöhen und sowohl Buchsen als auch AD/DA-Wandlung nahe an der Quelle/Bühne zu positionieren. Es erhöht nicht die Anzahl der im System verfügbaren Verarbeitungskanäle und muss an einen Mixer angeschlossen werden, bei dem das Audio verarbeitet und geroutet werden kann.

Kompatibilität und Kabel

Das AR84 verwendet das 48kHz dSnake-Protokoll, ein Layer-2-Fast-Ethernet-Protokoll, das für Punkt-zu-Punkt-Verbindungen konzipiert ist. Das bedeutet, es kann an die dedizierten dSnake-Ports der GLD und Qu-Systeme angeschlossen oder mit dem intelligenten SLink-Port verwendet werden, der in einen dSnake-Modus umschalten kann.

Weitere Informationen zum Anschluss, Patchen und zur Steuerung des AR84 mit Ihrem System finden Sie in der aktuellen Dokumentation Ihres Mixers unter www.allen-heath.com.

Es sollte ein Cat5e (oder höher) STP-Kabel (Schirmung, Twisted Pair) verwendet werden, mit einer maximalen Kabellänge von 100 m (330 ft) zwischen den einzelnen Einheiten. Die Verwendung passiver Kupplungen zum Verbinden der Kabel verringert diese Distanz.

Hochwertige Touring-Kabel sind über Ihren A&H-Händler erhältlich. Weitere Details finden Sie unter www.allen-heath.com/ahproducts/cat5/.

Anschluss, automatische Firmware-Anpassung und LED-Verhalten

Beim Anschluss an einen Mixer überprüft das AR84 automatisch seine Firmware und passt sie an das Mixermodell und die Firmware-Version des Mixers an.

Falls ein Firmware-Update erforderlich ist, erfolgt dieses automatisch. Dies kann bis zu 2 Minuten dauern. Während des Updates blinkt die Port-‘Lnk/Err’-LED rot und nach Abschluss des Updates startet das AR84 automatisch neu.

Wenn die korrekte Firmware läuft und eine Verbindung zum Mixer besteht, blinkt die ‘Lnk/Err’-LED neben dem dSnake-Port stetig gelb und die ‘Ready’-LED leuchtet.

AR84 Frontplatten-Layout

1. Eingangsbuchsen 8 symmetrische XLR-Mikrofon-/Line-Eingänge. Die Vorverstärker sind im AR84 eingebaut und deren Gain, Pad und 48V Phantomspeisung werden vom Mixer über die dSNAKE-Verbindung ferngesteuert. Weitere Informationen zum Patchen dieser Buchsen zu Eingangskanälen oder anderen Zielen im System finden Sie in der Mixer-Dokumentation.
2. Ausgangsbuchsen 4 symmetrische XLR-Ausgänge mit nominalem +4dBu Line-Pegel. Informationen zum Patchen von Ausgangssignalen zu diesen Buchsen finden Sie in der Mixer-Dokumentation.

3. dSNAKE-Port EtherCon/RJ45-Buchse zum direkten Anschluss an den Mixer. Diese überträgt alle Eingangs- und Ausgangsaudiosignale zum und vom AR84 sowie Vorverstärkersteuerung und Systemstatusmeldungen.

   ⓘ EtherCon-Verriegelungsstecker werden empfohlen, um Schäden an Kabeln oder Ports zu verhindern und unbeabsichtigte Trennungen zu vermeiden.
