Das DX012 ist ein 19” rackmontierbarer Ausgangserweiterer für Allen & Heath Digitalmischsysteme. Es bietet 12 XLR-Ausgänge, konfigurierbar als 12 analog, 8 analog + 4 Stereo AES oder 4 analog + 8 Stereo AES Ausgänge. Die Verbindung zum Mixer erfolgt über ein einzelnes Cat5e-Kabel.

Ein zweites DX012, DX168 oder DX164-W kann im Kaskadenmodus angeschlossen werden. Alternativ kann eine redundante Verbindung zu kompatibler Hardware hergestellt werden.

Frontplatte

1. Ausgangsbuchsen 1-4 Ausgewogene analoge XLR-Ausgänge, die mit nominalem +4dBu Pegel arbeiten.
2. Ausgangsbuchsen 5-8 Ausgewogene analoge XLR-Ausgänge, die mit nominalem +4dBu Pegel arbeiten, konfigurierbar zu Stereo-AES-Ausgängen 1-8. Verwenden Sie den versenkten Schalter, um zwischen analoger oder AES-Digitalbetrieb zu wählen.
3. Ausgangsbuchsen 9-12 Ausgewogene analoge XLR-Ausgänge, die mit nominalem +4dBu Pegel arbeiten, konfigurierbar zu Stereo-AES-Ausgängen 9-16. Verwenden Sie den versenkten Schalter, um zwischen analoger oder AES-Digitalbetrieb zu wählen.
4. Abtastrate Globale Auswahl der Abtastrate der AES-Ausgänge – 44,1 kHz, 48 kHz, 88,2 kHz oder 96 kHz.
5. DX A EtherCon-Anschluss für die Verbindung zum Mischsystem.

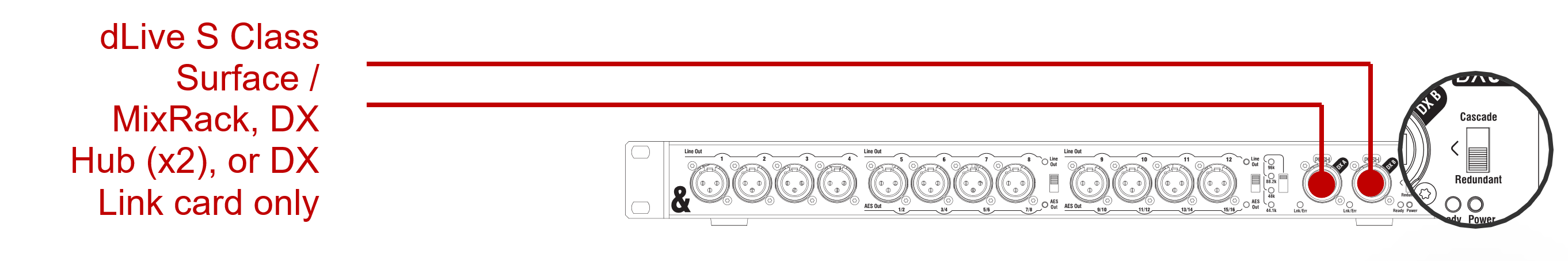

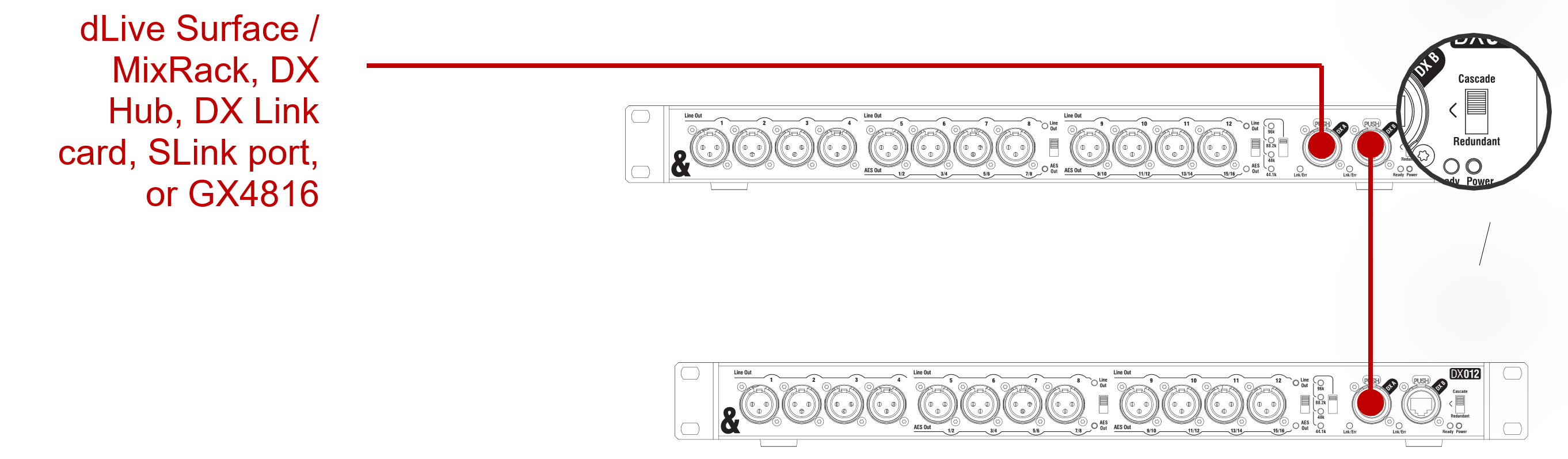

6. DX B EtherCon-Anschluss für das Daisy-Chaining einer zweiten Einheit oder Kabelredundanz. Schalten Sie auf Redundant für eine 2-Kabel-Verbindung zu kompatibler Hardware, z. B. dLive S Class oder DX Link-Karte. Schalten Sie auf Cascade für die Verbindung zu einer zweiten DX012, DX168 oder DX164-W Einheit.

Rückseite

1. Lüftungsöffnungen Sorgen Sie für eine gute Belüftung an den Seiten und der Rückseite des Geräts. Vermeiden Sie eine Blockierung der Lüftungsöffnungen während des Betriebs. Vermeiden Sie das Eindringen von Schmutz oder Flüssigkeiten.
2. Netzstromanschluss Schalter, IEC-Anschluss und Sicherung für das eingebaute Universal-Netzteil. Dieses akzeptiert Spannungen von 100 bis 240 V AC 50/60 Hz. Befestigen Sie das Kabel mit einem T20-Schraubendreher am Kunststoff-P-Clip.

Rackohren

Die Rackohren können umgedreht werden, sodass das Gerät mit den XLR-Anschlüssen zur Rückseite des Racks montiert wird. Entfernen Sie mit einem Torx T8 Schraubendreher die 3x M3 Schrauben, die die Rackohren auf jeder Seite halten, positionieren Sie die Rackohren wie unten gezeigt neu und befestigen Sie sie wieder mit denselben Schrauben.

ⓘ Verwenden Sie nur die mit dem Gerät gelieferten M3x5mm Senkschrauben.

Verbindung

ⓘ Das DX012 benötigt dLive Firmware V1.8 oder höher / SQ Firmware V1.4 oder höher.

Kabel

Verwenden Sie Cat5e oder höherwertige STP-Kabel mit einer maximalen Kabellänge von 100 m pro Verbindung.

Allen & Heath kann eine Reihe von Cat5e- und Cat6-Kabeln bereitstellen, die für die Verwendung mit ACE, dSNAKE, ME, DX, GX und gigACE Verbindungen geeignet sind:

Wenden Sie sich für weitere Informationen an Ihren lokalen A&H Händler.
