DX164-W 是一款用于 Allen & Heath 96kHz 数字混音系统的固定安装 I/O 扩展器。它提供16个远程控制的麦克风/线路前置放大器和4个 XLR 线路输出。通过一根 Cat5 电缆连接到混音器。

在级联模式下，可以连接第二个 DX164-W、DX012 或 DX168。或者，也可以与兼容硬件建立冗余连接。

DX164-W 可独立使用、安装在地板插座中、安装在墙上或墙内嵌入安装。提供不同的电源选项以适应不同应用。

ⓘ 在连接 DX 扩展器之前，请将混音系统更新至最新可用的固件版本。运行较早固件时，设备可能无法正常工作。

内容

请检查您收到的 DX164-W 设备是否包含以下物品：

• 用于永久交流电主线布线安装的可选密封模块（零件编号 004-1097）。
• 用于墙内或墙面安装的安装框架（AA11504）。
• 6个用于将 DX164-W 固定到安装框架的 M4 6mm T20 螺丝（AB2921）。

连接

顶部面板和电源选项

1. DX A EtherCon 端口，用于连接混音系统。该电缆传输音频信号以及前置放大器控制和系统状态数据。
2. DX B EtherCon 端口，用于串联第二台设备或电缆冗余。
3. DX B 模式开关 切换至 冗余 以实现与兼容硬件（例如 dLive S 级或 DX Link 卡）的双线连接。切换至 级联 以连接第二个 DX164-W、DX012 或 DX168 设备。
4. DC 12V 输入 在建筑物内提供足够直流电分配时，可以代替交流电为设备供电。也可用作主电源故障时的备用电源。
5. 交流电源输入 内置的通用电源适配器接受100至240V AC 50/60Hz电压。默认配备带 IEC 插座模块。提供可选模块用于永久安装，带有用于电缆密封的敲孔。

⚠ 更换 IEC 交流电插座模块及永久安装的主电源布线必须由合格电工执行。详见本指南后续说明。

前面板

1. 输入插孔 平衡 XLR 麦克风/线路输入，带 +48V 幻象电源指示灯。前置放大器内置于 DX164-W 中，其增益、衰减和 +48V 由混音系统控制。

   +48V 指示灯检测插孔处的电压，无论是由 DX164-W 提供还是来自外部电源。

2. 输出插孔 平衡 XLR 输出，标称电平 +4dBu。
3. 通风口 确保设备前部良好通风。操作时避免堵塞通风口。避免灰尘或液体进入。

安装 – 固定

⚠ 警告
为防止受伤，设备必须按照安装说明牢固固定在地板或墙面上。

墙面安装 使用下图所示方向的安装框架 AA11504。根据墙体类型使用合适的固定件或螺丝将框架固定在墙上，然后将 DX164-W 侧面的螺纹插入件与框架对齐，使用随附的6个 M4 6mm T20 螺丝将设备固定。

墙内嵌入安装 使用下图所示方向的安装框架 AA11504。将 DX164-W 侧面的螺纹插入件与框架对齐，使用随附的6个 M4 6mm T20 螺丝将设备固定。连接电源和 Cat5 电缆，然后使用适合墙体类型的固定件或螺丝将组件固定在墙内。

地板安装 DX164-W 可安装在地板盒/舞台插座/凹槽中。必须遵守当地的安装和布线规定。建议使用 ACE Backstage 174SLBK 舞台插座系统配合 DX164-W 使用。

其他选项 DX164-W 的尺寸适合安装在 11x11 英寸 NEMA 1 型 / IP10 盒或同等规格的盒子中。需要定制安装框架。

使用密封模块的永久安装

⚠ 更换 IEC 交流电插座模块及主电源布线的永久安装必须由合格电工执行，并符合当地布线法规。

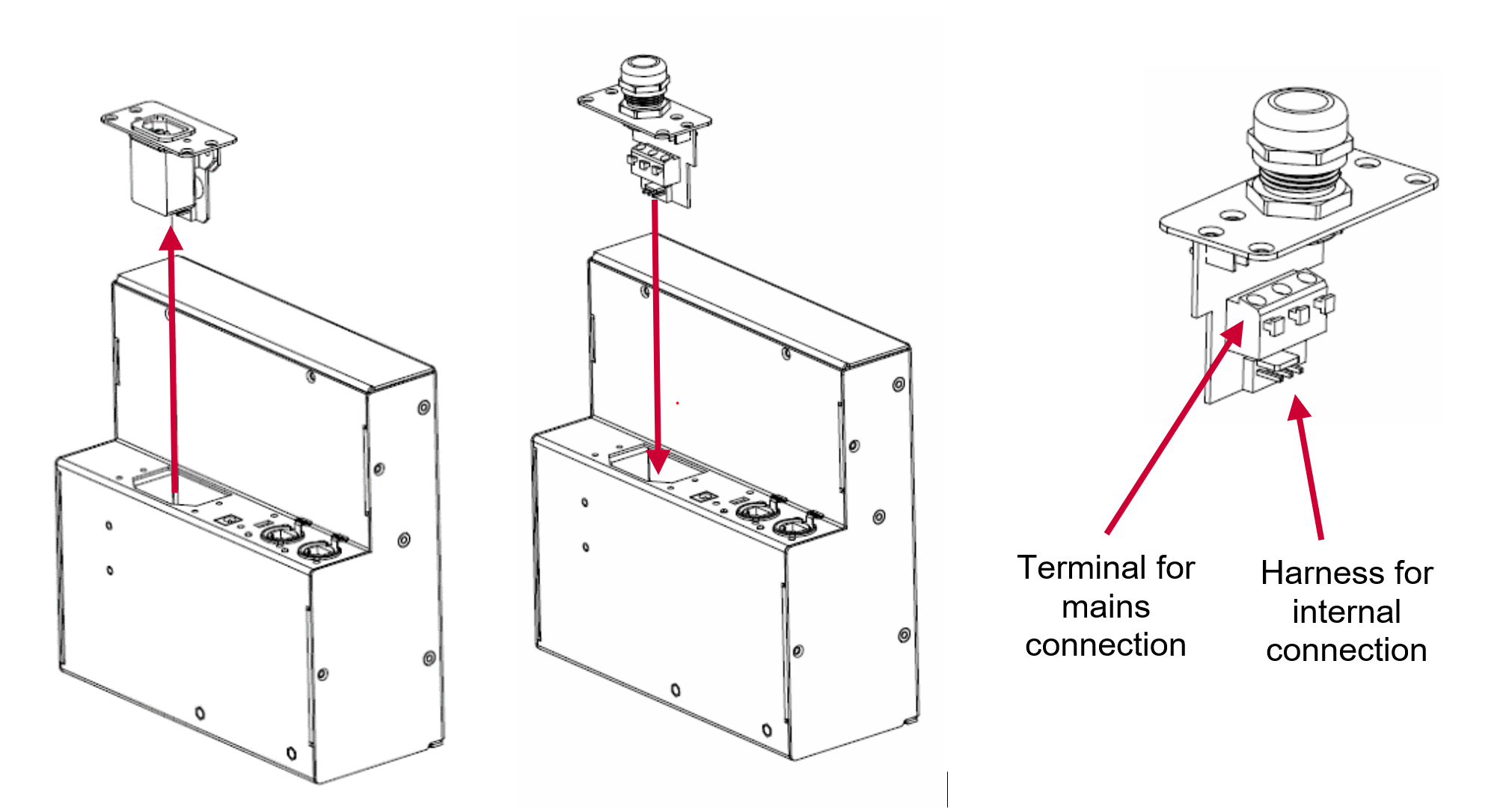

更换 IEC 模块步骤：

• 使用 Torx T8 螺丝刀拆下4颗螺丝。
• 拉出模块并断开底部的线束连接。
• 在密封模块板上安装适合电缆线径的电缆密封或护套。
• 将主电源线穿过密封件。最小电缆尺寸为0.75mm²或20 AWG。
• 根据模块上的极性和接地标识，将主电源线接线到密封模块的端子连接器。
• 将电缆密封件紧固牢固。
• 重新将内部线束插入密封模块底部。
• 使用4颗 T8 螺丝固定模块至设备。

⚠ 断电说明
主电源断开装置为安装的全极断路器或带开关的保险丝插座，必须标明且在设备使用时易于操作。

电缆

使用 Cat5e 或更高级别的屏蔽双绞线（STP）电缆，每段连接最长不超过100米。

Allen & Heath 可提供多种适用于 ACE、dSNAKE、ME、DX、GX 和 gigACE 连接的 Cat5e 和 Cat6 电缆：

欲了解更多信息，请联系您当地的 A&H 经销商。
