AR2412 是一款适用于所有兼容 dSnake 协议的 Allen & Heath 数字混音系统的 19 英寸机架式远程音频单元。它提供 24 个远程控制的话筒/线路前置放大器和 12 个 XLR 线路输出。

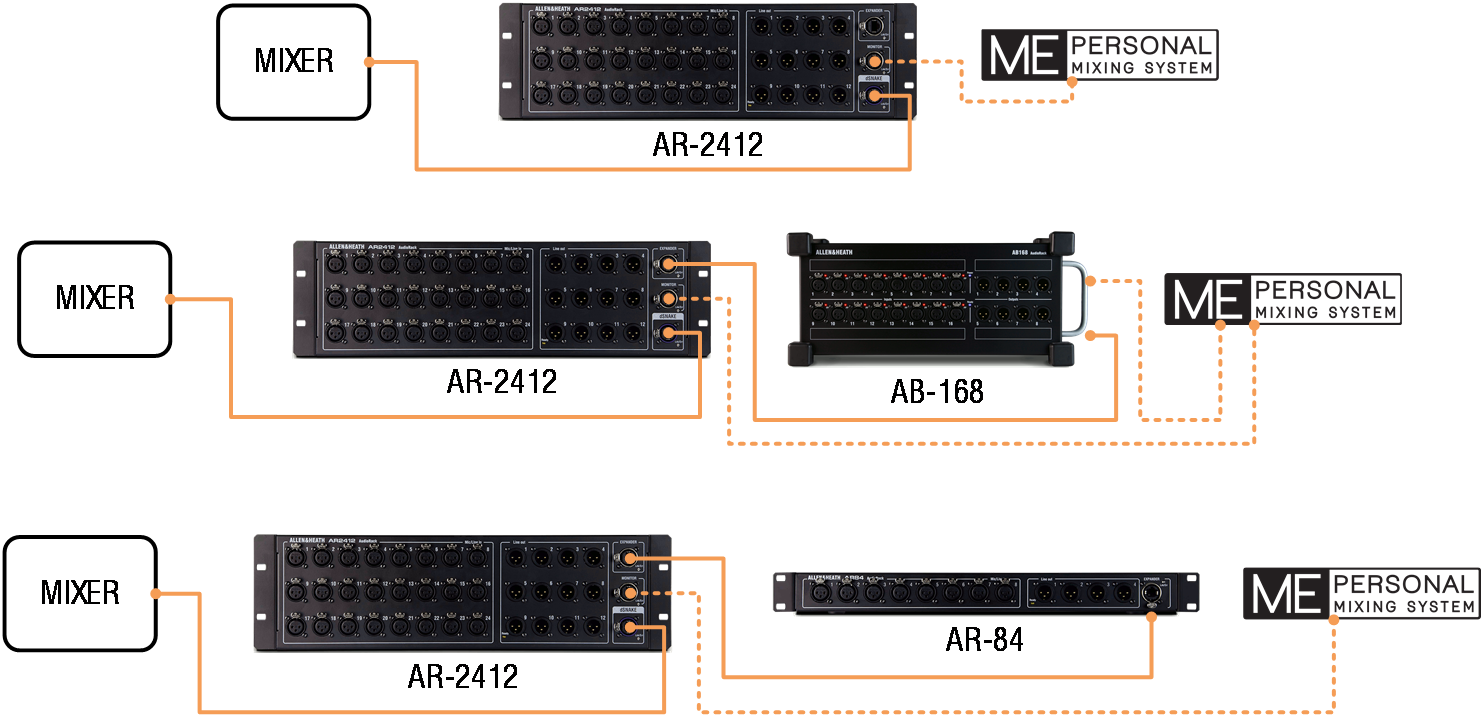

通过一根网络线缆，AR2412 可以直接连接到混音器，扩展端口则允许级联（菊链）连接到 AB168 或 AR84。
还可以将 ME 个人监听系统连接到提供的专用 Monitor 端口或级联的 AB168。

🛈 每个混音器的 dSnake 端口最多可以连接两个 dSnake 远程单元。

AR2412 用于增加系统中的 I/O 插座数量，并将插座及 AD/DA 转换器放置在靠近声源/舞台的位置。它不会增加系统中可用的处理通道数，必须连接到可以处理和路由音频的混音器。

兼容性与线缆

AR2412 使用 48kHz 的 dSnake 协议，该协议是一种二层快速以太网协议，设计用于点对点连接。这意味着它可以连接到 GLD 和 Qu 系统中包含的专用 dSnake 端口，或与智能 SLink 端口一起使用，后者可切换到 dSnake 模式。

有关如何将 AR2412 与您的系统连接、配线和控制的更多信息，请参阅您混音器的最新文档，文档可从 www.allen-heath.com 获取。

应使用 Cat5e（或更高规格）STP（屏蔽双绞线）线缆，每个单元之间的最大线缆长度为 100 米（330 英尺）。使用无源耦合器连接线缆会减少此距离。

高品质的巡演级线缆可通过您的 A&H 经销商购买。详情请访问 www.allen-heath.com/ahproducts/cat5/。

连接、自动固件匹配及 LED 指示

通电时，靠近主电源连接处的“Power On”LED 将点亮。

连接到混音器时，AR2412 会自动检查并匹配其固件与混音器型号及混音器固件版本。

如果需要更新固件，将自动完成更新。此过程可能需要长达 2 分钟。更新期间，端口的“Lnk/Err”LED 会闪烁红色，更新完成后，AR2412 会自动重启。

当运行正确的固件并连接到混音器时，dSnake 端口旁的“Lnk/Err”LED 会闪烁黄色以显示链路活动，前面板上的“Ready”LED 会亮起。

AR2412 前面板布局

1. 输入插座 24 个平衡 XLR 话筒/线路输入。前置放大器内置于 AR2412 中，其增益、衰减和 48V 幻象电源通过 dSNAKE 链路由混音器远程控制。有关将这些插座配线到输入通道或系统中其他目的地的信息，请参阅混音器文档。
2. 输出插座 12 个平衡 XLR 输出，工作于标称 +4dBu 线路电平。有关将输出信号配线到这些插座的信息，请参阅混音器文档。
3. dSNAKE 端口 EtherCon/RJ45 插座，用于直接连接混音器。此端口传输输入、输出及 ME/监听发送信号，以及前置放大器控制和系统状态信息。
4. MONITOR 端口 EtherCon/RJ45 插座，用于连接 ME/监听系统。
5. EXPANDER 端口 EtherCon/RJ45 插座，用于连接 AB168、AR84 或 ME/监听系统。

🛈 建议使用 EtherCon 锁定连接器，以防止线缆或端口损坏及避免意外断开连接。
