AR84 是一款适用于所有兼容 dSnake 协议的 Allen & Heath 数字混音系统的19英寸机架式远程音频单元。它提供8个远程控制的麦克风/线路前置放大器和4个 XLR 线路输出。

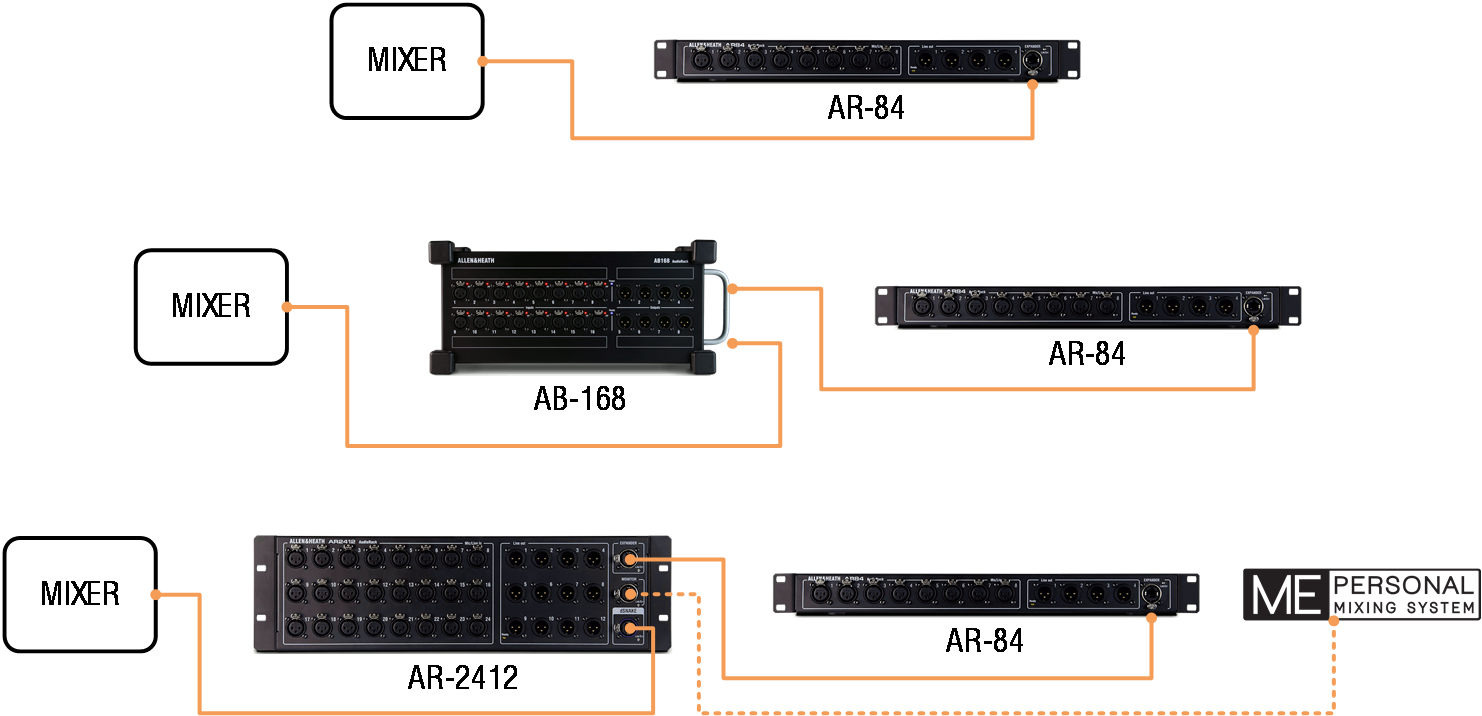

使用一根网络线缆,AR84 可以直接连接到混音器,或级联连接到 AR2412 或 AB168。
ⓘ 每个混音器的 dSnake 端口最多可连接两个 dSnake 远程单元。
AR84 用于增加系统中的 I/O 插口数量,并将插口和 AD/DA 转换器放置在接近信号源/舞台的位置。它不会增加系统中可用的处理通道数量,必须连接到可以处理和路由音频的混音器。
兼容性和线缆
AR84 使用48kHz dSnake 协议,这是一种第2层快速以太网协议,设计用于点对点连接。这意味着它可以连接到 GLD 和 Qu 系统中包含的专用 dSnake 端口,或者与智能 SLink 端口一起使用,该端口可以切换到 dSnake 模式。
有关使用您的系统连接、配线和控制 AR84 的更多信息,请参阅www.allen-heath.com 上您混音器的最新文档。
应使用 Cat5e(或更高等级)STP(屏蔽双绞线)线缆,每个单元之间的最大线缆长度为100米(330英尺)。使用无源耦合器连接线缆会减少此距离。
高品质的巡演级线缆可通过您的 A&H 经销商购买。详情请参见 www.allen-heath.com/ahproducts/cat5/。
连接、自动固件匹配及LED指示灯行为
连接到混音器时,AR84 会自动检查并匹配其固件以适应混音器型号和固件版本。
如果需要更新固件,将自动进行更新。更新可能需要最长2分钟完成。更新期间,端口“Lnk/Err”LED将闪烁红灯,更新完成后,AR84 将自动重启。
当运行正确固件并连接到混音器时,位于 dSnake 端口旁的“Lnk/Err”LED将稳定闪烁黄色,“Ready”LED将点亮。
AR84 前面板布局
- 输入插口 8个平衡 XLR 麦克风/线路输入。前置放大器内置于AR84中,其增益、衰减和48V幻象电源通过 dSNAKE 链路由混音器远程控制。有关将这些插口配线到输入通道或系统中其他目的地的信息,请参阅混音器文档。
- 输出插口 4个平衡 XLR 输出,工作在标称+4dBu线路电平。有关将输出信号配线到这些插口的信息,请参阅混音器文档。
-
dSNAKE 端口 EtherCon/RJ45插口,用于直接连接到混音器。它传输所有输入和输出音频信号,以及前置放大器控制和系统状态消息。
ⓘ 建议使用 EtherCon 锁定连接器,以防止线缆或端口损坏并避免意外断开连接。
