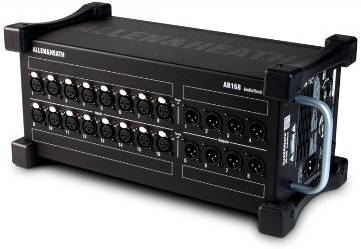

AB168 是一款便携式、坚固耐用的舞台箱，适用于所有兼容 dSnake 协议的 Allen & Heath 数字混音系统。它提供16个远程控制的话筒/线路前置放大器和8个XLR线路输出。

它可以水平操作，连接器朝上或侧向，或垂直放置以节省舞台空间。也可以使用可选的AB1608-RK19套件安装在19英寸设备机架或箱体中。

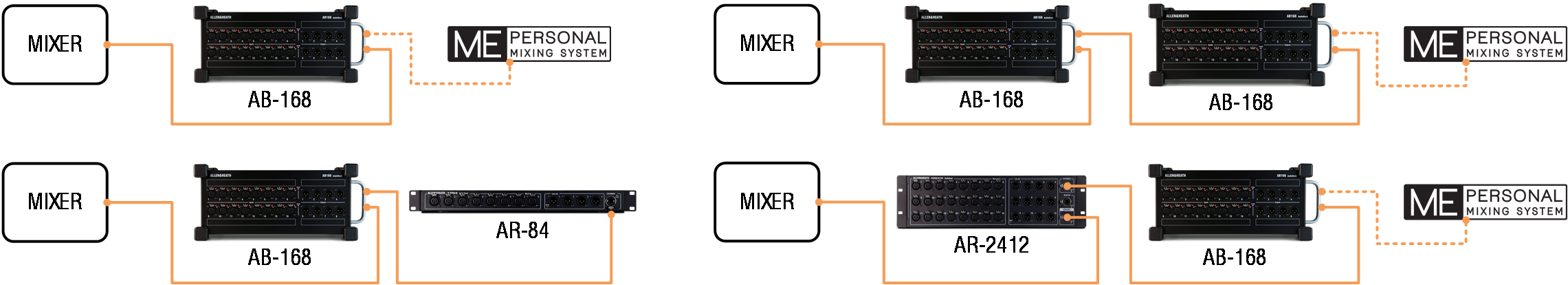

使用单根网络线缆，AB168 可直接连接到混音器，或通过AR2412或另一台AB168级联连接。扩展端口允许连接另一台AB168或AR84（当用作第一台设备时），或连接ME个人监听系统（当用作第一台或第二台设备时）。

ⓘ 每台混音器的dSnake端口最多可连接两台dSnake远程单元。

AB168 用于增加系统中的I/O插口数量，并将插口及AD/DA转换器靠近信号源/舞台位置。它不会增加系统中可用的处理通道数量，必须连接到可对音频进行处理和路由的混音器。

兼容性及线缆

AB168 使用48kHz dSnake协议，该协议是一个第二层快速以太网协议，设计用于点对点连接。这意味着它可以连接到GLD和Qu系统中包含的专用dSnake端口，或与智能SLink端口配合使用，该端口可切换至dSnake模式。

有关如何连接、布线及控制AB168的更多信息，请参阅您混音器的最新文档，可从www.allen-heath.com获取。

应使用Cat5e（或更高等级）STP（S屏蔽的T双绞线P线）线缆，每个设备间的最大线缆长度为100米（330英尺）。使用被动耦合器连接线缆会减少此距离。

您可以通过您的A&H经销商购买高品质巡演级线缆。

连接、自动固件匹配及LED指示

开机时，AB168 前面的“Power”电源指示灯将点亮。

连接到混音器时，AB168 会自动检查并匹配其固件至混音器型号和固件版本。如需更新固件，将自动完成。此过程可能需要长达2分钟；如果AB168是级联连接（通过另一台设备连接），检查和更新可能需要稍长时间。更新过程中，端口“Lnk/Err”指示灯将红色闪烁，更新完成后，AB168 会自动重启。

当运行正确固件且连接到混音器时，dSnake端口旁的“Lnk/Err”指示灯会黄色闪烁，表示链路活动，前面板上的“Ready”指示灯将点亮。

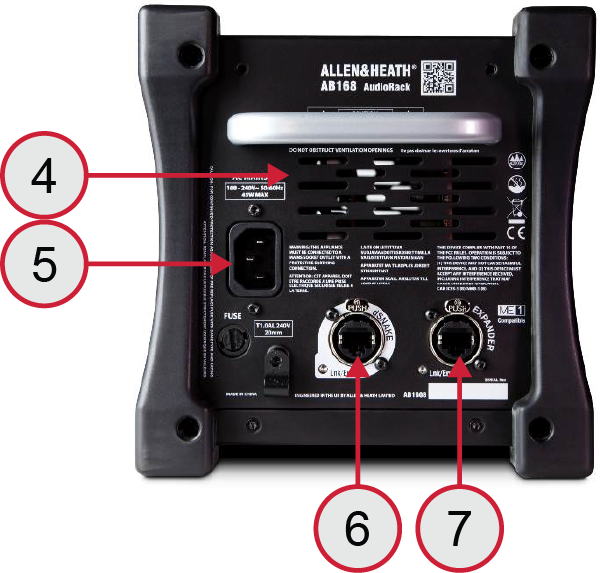

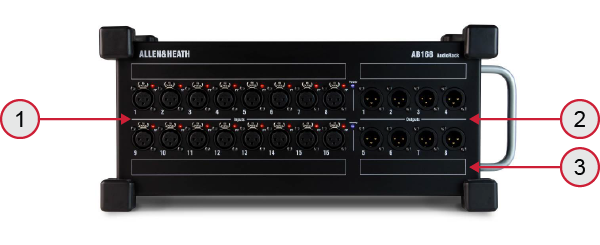

AB168 面板布局

1. 输入插口 16个平衡XLR话筒/线路输入，带+48V幻象电源指示。前置放大器内置于AB168中，其增益、衰减和48V幻象电源通过dSNAKE链路由混音器远程控制。幻象电源指示灯检测插口上的电压，无论是由AB168提供还是来自外部电源。有关将这些插口分配到输入通道或系统中其他目的地的信息，请参阅混音器文档。
2. 输出插口 8个平衡XLR输出，工作于标称+4dBu线路电平。有关将输出信号分配到这些插口的信息，请参阅混音器文档。
3. 插口标签 插口旁留有空间以供自定义标签。

4. 通风口 确保机架侧面和背面有良好通风。操作时避免阻塞通风口，避免灰尘或液体进入。



5. 主电源输入 IEC连接器和保险丝，适用于内置的通用电压电源单元。支持全球100至240V AC 50/60Hz电压。请确认您收到适合您地区的电源线。使用塑料P型夹固定电缆。重新安装螺丝时使用T20 Torx螺丝刀。
6. dSNAKE端口 EtherCon/RJ45插口，可直接连接到混音器，或通过AR2412或另一台AB168连接。此端口传输输入、输出和ME/监听发送信号，以及前置放大器控制和系统状态信息。
7. EXPANDER端口 EtherCon/RJ45插口，用于连接第二台AB168、AR84或ME/监听系统。

ⓘ 建议使用EtherCon锁定连接器，以防止线缆或端口损坏，并避免意外断开连接。
