DX012 是一款适用于 Allen & Heath 数字混音系统的19英寸机架式输出扩展器。它提供12个XLR输出，可配置为12个模拟输出、8个模拟+4个立体声 AES 输出，或4个模拟+8个立体声 AES 输出。通过单根 Cat5e 电缆连接到调音台。

在级联模式下，可以连接第二个DX012、DX168或DX164-W。或者，可以对兼容硬件进行冗余连接。

前面板

1. 输出插座 1-4 平衡模拟XLR输出，标称电平+4dBu。
2. 输出插座 5-8 平衡模拟XLR输出，标称电平+4dBu，可配置为立体声AES 输出 1-8。使用凹陷开关选择模拟或 AES 数字操作。
3. 输出插座 9-12 平衡模拟XLR输出，标称电平+4dBu，可配置为立体声AES 输出 9-16。使用凹陷开关选择模拟或 AES 数字操作。
4. 采样率 AES 输出的全局采样率选择 - 44.1kHz、48kHz、88.2kHz 或 96kHz。
5. DX A 用于连接混音系统的 EtherCon 端口。

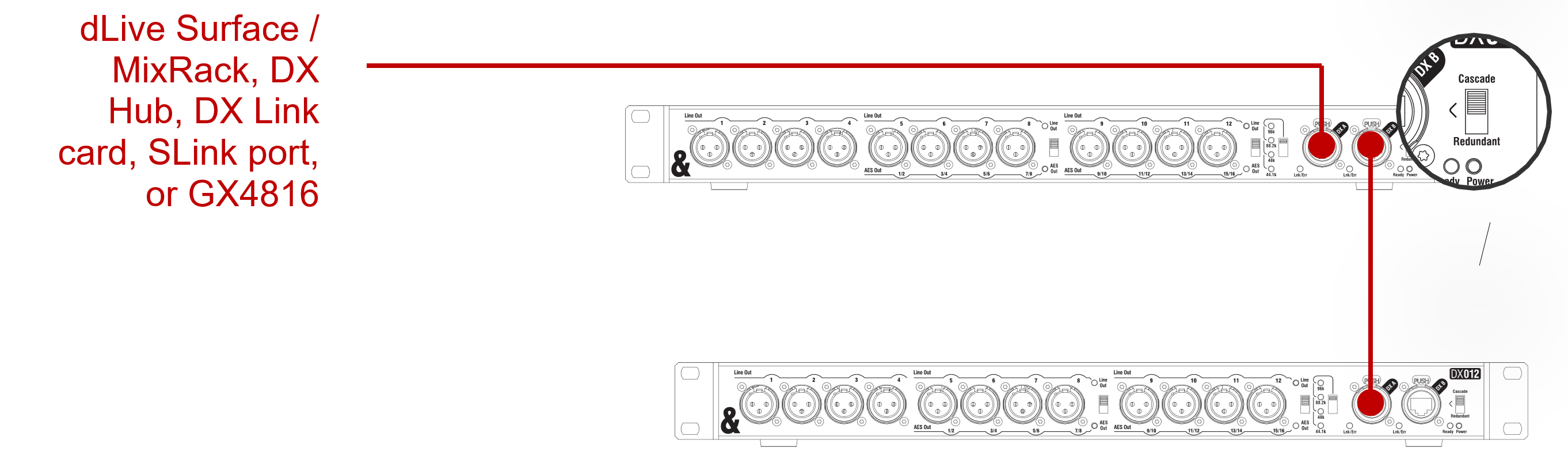

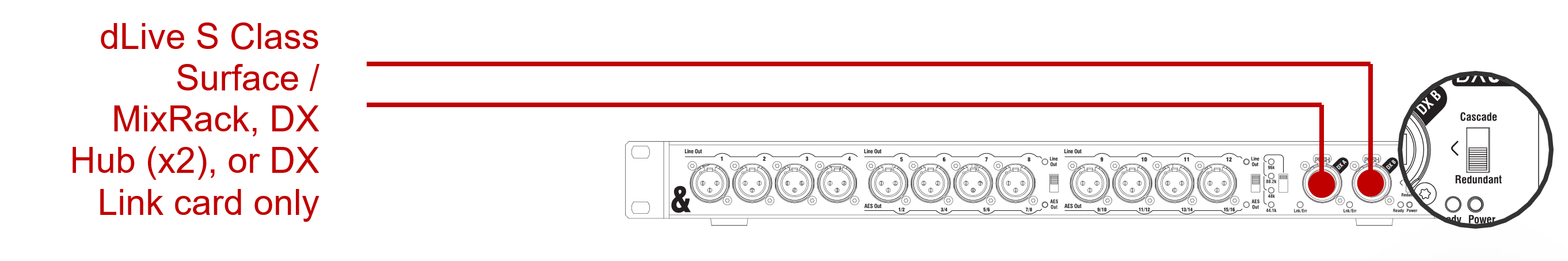

6. DX B 用于串联第二台设备或电缆冗余的 EtherCon 端口。切换至冗余以实现与兼容硬件（例如dLive S Class 或 DX Link 卡）的双电缆连接。切换至级联以连接第二台DX012、DX168或DX164-W设备。

后面板

1. 通风口 确保设备侧面和背面有良好通风。操作时避免阻塞通风口。避免灰尘或液体进入。
2. 主电源输入 内置通用电压电源的开关、IEC 连接器和保险丝。支持100至240V AC 50/60Hz电压。使用T20螺丝刀将电缆固定在塑料P型夹上。

机架耳

机架耳可反转，使设备安装时XLR连接器朝向机架后方。使用Torx T8 螺丝刀，拆下两侧各3个固定机架耳的M3螺丝，按下图重新定位机架耳，然后用同样的螺丝固定。

ⓘ 仅使用设备附带的M3x5mm沉头螺丝。

连接

ⓘ DX012 需要 dLive 固件 V1.8 或更高版本 / SQ 固件 V1.4 或更高版本。

电缆

使用 Cat5e 或更高级别的 STP 电缆，每个连接最长100米。

Allen & Heath 可提供多款适用于 ACE、dSNAKE、ME、DX、GX 和 gigACE 连接的 Cat5e 和 Cat6 电缆：

请联系您当地的 A&H 经销商获取更多信息。
