DT164-W 是 Allen & Heath 数字混音系统的固定安装型 Dante I/O 扩展器。它提供 16 个远程控制的麦克风/线路前置放大器和 4 个 XLR 线路输出。通过一根 Cat5 电缆连接到 Dante 网络，或通过两根电缆实现冗余连接。
DT164-W 可以独立使用，安装于地面插座，壁挂或嵌入墙内。提供多种电源选项以适应不同应用。
⚠ 本产品必须由专业安装人员或合格电工安装。
目录
请检查您随 DT164-W 设备收到以下物品：
- 用于永久交流电主电源布线安装的可选密封模块（零件号 004-1097）。
- 用于墙内或墙面安装的安装框架（AA11504）。
- 6 个 M4 6mm T20 螺丝（AB2921），用于将 DT164-W 固定在安装框架上。
软件和固件
访问 Audinate 网站了解更多关于 Dante 的信息，并下载 Dante Controller 用于音频路由和配置 Dante 网络上的设备：https://www.audinate.com/
ⓘ 使用 SQ 调音台控制 DT164-W 的 Preamp 需满足 SQ 固件 V1.4 或更高版本及 SQ Dante 卡固件 V1.0.5 或更高版本。
ⓘ 使用 dLive 调音台控制 DT164-W 的 Preamp 需满足 dLive 固件 V1.8 或更高版本，并配备 dLive M-DL-Dante 64x64 或 128x128 卡。不支持 iLive/GLD M-Dante 卡的使用。
ⓘ 请访问 www.allen-heath.com 获取最新的 DT164-W 固件及更新说明。
连接
冗余模式
交换模式（菊花链示例）
交换模式（数字分割示例）
设置时钟和信号路由
使用 Dante Controller 的 Routing 选项卡在 Dante 设备之间路由信号。当有效的 DT164-W 插口被路由到 dLive / SQ Dante 卡，并连接到输入通道时，dLive / SQ 将显示该插口的前置放大器增益、+48V 和衰减控制。
使用 Dante Controller 的 Clock Status 选项卡选择 Dante 网络主时钟。DT164-W 应始终作为 Dante 网络的时钟从机，混音台通常设置为“Preferred Leader”和“Enable Sync To External”。
顶部面板和电源选项
- Dante Secondary 端口可设置为冗余模式或交换模式，用于连接多个设备，例如两个混音台。端口模式在 Dante Controller 中设置。
- Dante Primary EtherCon 端口，用于连接 Dante 网络。该电缆传输音频信号及前置放大器控制数据。
- 重置网络设置 长按凹入式开关 10 秒，以重置 DT164-W 的网络设置。这将删除任何静态 IP 地址并恢复出厂默认（DHCP / 零配置）。
- DC 12V 输入 在建筑物内提供适当的直流电分配时，可替代交流主电源为设备供电。也可用作主电源故障时的备用电源。
- 主电源输入 内置通用电源适配器接受 100 至 240V AC 50/60Hz 电压。默认安装带 IEC 电源接口模块。另提供用于永久安装的模块，带有敲孔以安装电缆密封件。
⚠ IEC 交流电源接口模块的更换及用于永久安装的主电源布线必须由合格电工完成。详见本指南后续说明。
前面板
-
输入插口 平衡 XLR 麦克风/线路输入，带 +48V 幻象电源指示灯。前置放大器内置于 DT164-W 中，其增益、衰减和 +48V 由网络控制。
+48V 指示灯检测插口电压，无论是由 DT164-W 供电还是来自外部电源。
- 输出插口 平衡 XLR 输出，标称电平 +4dBu。
- 通风口 确保设备前部良好通风。操作时避免堵塞通风口，避免污垢或液体进入。
安装 – 固定
⚠ 警告
为防止伤害，设备必须按照安装说明牢固固定于地面或墙面。
墙面安装 使用安装框架 AA11504，按照下图方向固定。使用适合墙体类型的固定件或螺丝将框架安装到墙上，然后将 DT164-W 侧面的螺纹嵌件与框架对齐，使用随附的 6 个 M4 6mm T20 螺丝将设备固定。
墙内嵌入安装 使用安装框架 AA11504，按照下图方向。将 DT164-W 侧面的螺纹嵌件与框架对齐，使用随附的 6 个 M4 6mm T20 螺丝固定设备。连接电源和 Cat5 电缆，然后使用适合墙体类型的固定件或螺丝将组件固定于墙内。
地面安装 DT164-W 可安装于地面箱/舞台插座/陷阱中。安装时必须符合当地安装和布线规定。建议使用 ACE Backstage 174SLBK 舞台插座系统搭配 DT164-W 使用。
其他选项 DT164-W 适用于 12x12” NEMA Type 1 / IP10 箱或同类产品。可能需要定制安装框架。
使用密封模块进行永久安装
⚠ IEC 交流电源接口模块的更换及用于永久安装的主电源布线必须由合格电工执行，并符合当地布线规定。

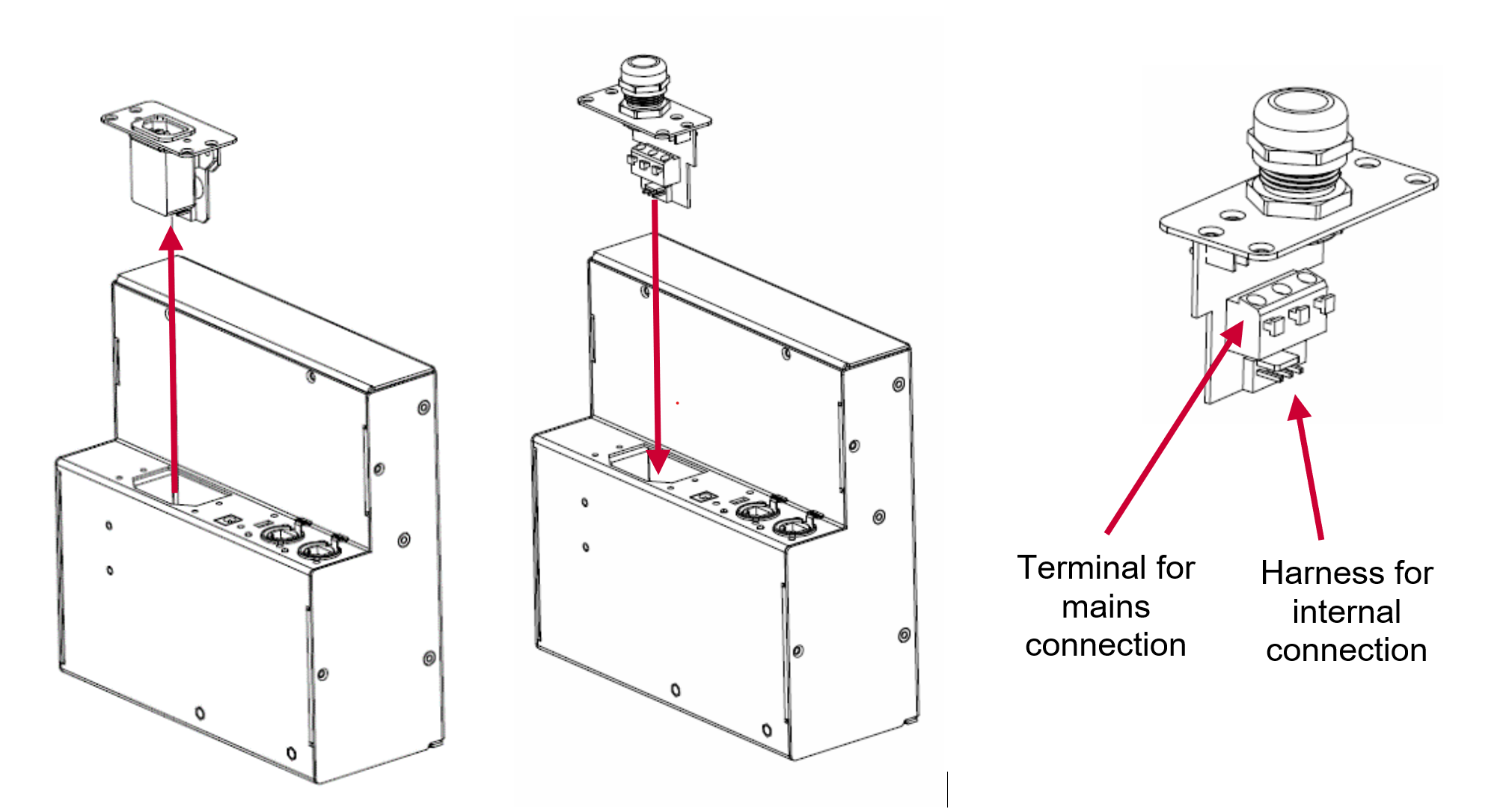

更换 IEC 模块步骤：
- 使用 Torx T8 螺丝刀拆卸 4 颗螺丝。
- 拉出模块并断开组件底部的线束连接。
- 将适合电缆线径的电缆密封件或橡胶圈安装到密封模块板上。
- 将主电源线穿过密封件。电缆最小规格为 0.75mm2 或 20 AWG。
- 按照模块上的极性和接地指示，将主电源线连接到密封模块的端子连接器。
- 牢固拧紧电缆密封件固定电缆。
- 重新插入线束连接至密封模块底部。
- 使用 4 颗 T8 螺丝将模块固定到设备上。
⚠ 断电装置
主电源断开装置为安装的全极断路器或带开关的保险插座，必须标明且在设备使用时易于操作。
