O DX164-W é um Expansor de I/O para instalação fixa, para sistemas de mixagem digital Allen & Heath de 96kHz. Ele fornece 16 pré-amplificadores de microfone/linha controlados remotamente e 4 saídas de linha XLR. Conecta-se ao mixer por meio de um único cabo Cat5.
Um segundo DX164-W, DX012 ou DX168 pode ser conectado quando operando no modo Cascata. Alternativamente, uma conexão redundante pode ser feita para hardware compatível.
O DX164-W pode ser operado de forma independente, montado em um bolso no chão, montado na parede ou embutido na parede. Diferentes opções de alimentação são fornecidas para se adequar à aplicação.
ⓘ Atualize o sistema de mixagem para a versão mais recente do firmware disponível antes de conectar o Expansor DX. A unidade pode operar incorretamente se estiver com firmware anterior.
Conteúdo
Verifique se você recebeu o seguinte com sua unidade DX164-W:
- Módulo de prensa-cabo opcional (número de peça 004-1097) para instalação permanente de fiação de rede elétrica AC.
- Suporte de montagem (AA11504) para montagem embutida na parede ou na superfície da parede.
- 6 parafusos M4 6mm T20 (AB2921) para fixar o DX164-W ao suporte de montagem.
Conexão
Painel superior e opção de alimentação
- DX A porta EtherCon para conexão ao sistema de mixagem. O cabo transporta os sinais de áudio, bem como o controle do pré-amplificador e dados de status do sistema.
- DX B porta EtherCon para conexão em cadeia (daisy chaining) de uma segunda unidade ou redundância de cabo.
- Interruptor de modo DX B Interruptor para Redundante para conexão de 2 cabos a hardware compatível, por exemplo, dLive S Class ou placa DX Link. Interruptor para Cascata para conexão a uma segunda unidade DX164-W, DX012 ou DX168.
- Entrada DC 12V Pode ser usada em vez da rede elétrica AC para alimentar a unidade onde uma distribuição DC adequada está disponível em um edifício. Também pode ser usada como fonte de alimentação reserva em caso de falha na rede elétrica.
- Entrada de alimentação AC A fonte de alimentação universal integrada aceita tensões de 100 a 240V AC 50/60Hz. Um módulo com entrada IEC é instalado por padrão. Um módulo opcional é fornecido para instalação permanente, com furos para prensa-cabo.
⚠ A substituição do módulo de entrada AC IEC e a fiação da rede para instalação permanente deve ser realizada por um eletricista qualificado. Veja as instruções mais adiante neste guia.
Painel frontal
Entradas Entradas balanceadas XLR para microfone/linha com indicador de Phantom Power +48V. Os pré-amplificadores estão integrados no DX164-W e seu Ganho, Atenuação e +48V são controlados a partir do sistema de mixagem.
O indicador +48V detecta a voltagem na entrada, seja fornecida pelo DX164-W ou recebida de uma fonte externa.
- Saídas Saídas balanceadas XLR operando em nível nominal de +4dBu.
- Ventilação Assegure boa ventilação na frente da unidade. Evite obstrução das aberturas durante a operação. Evite entrada de sujeira ou líquidos.
Instalação – montagem
⚠ AVISO
Para evitar ferimentos, este aparelho deve ser fixado de forma segura ao piso/parede conforme as instruções de instalação.
Montagem na parede Use o suporte de montagem AA11504 na orientação mostrada abaixo. Fixe o suporte na parede usando fixadores ou parafusos apropriados para o tipo de parede, então alinhe as roscas nas laterais do DX164-W com o suporte e fixe a unidade no lugar com os 6 parafusos M4 6mm T20 fornecidos.
Montagem embutida na parede Use o suporte de montagem AA11504 na orientação mostrada abaixo. Alinhe as roscas nas laterais do DX164-W com o suporte e fixe a unidade no lugar com os 6 parafusos M4 6mm T20 fornecidos. Conecte a alimentação e os cabos Cat5, depois fixe o conjunto na parede usando fixadores ou parafusos apropriados para o tipo de parede.
Montagem no chão O DX164-W pode ser montado em uma caixa no chão / bolso de palco / dip trap. Deve ser instalado conforme os regulamentos locais de instalação e fiação. Recomendamos o uso do sistema de bolso de palco ACE Backstage 174SLBK para uso com o DX164-W.
Outras opções As dimensões do DX164-W cabem em uma caixa NEMA Tipo 1 de 11x11” / IP10 ou equivalente. Um suporte de montagem personalizado é necessário.
Instalação permanente com o módulo de prensa-cabo
⚠ A substituição do módulo de entrada AC IEC e a fiação da rede para instalação permanente deve ser realizada por um eletricista qualificado e executada conforme os regulamentos locais de fiação.

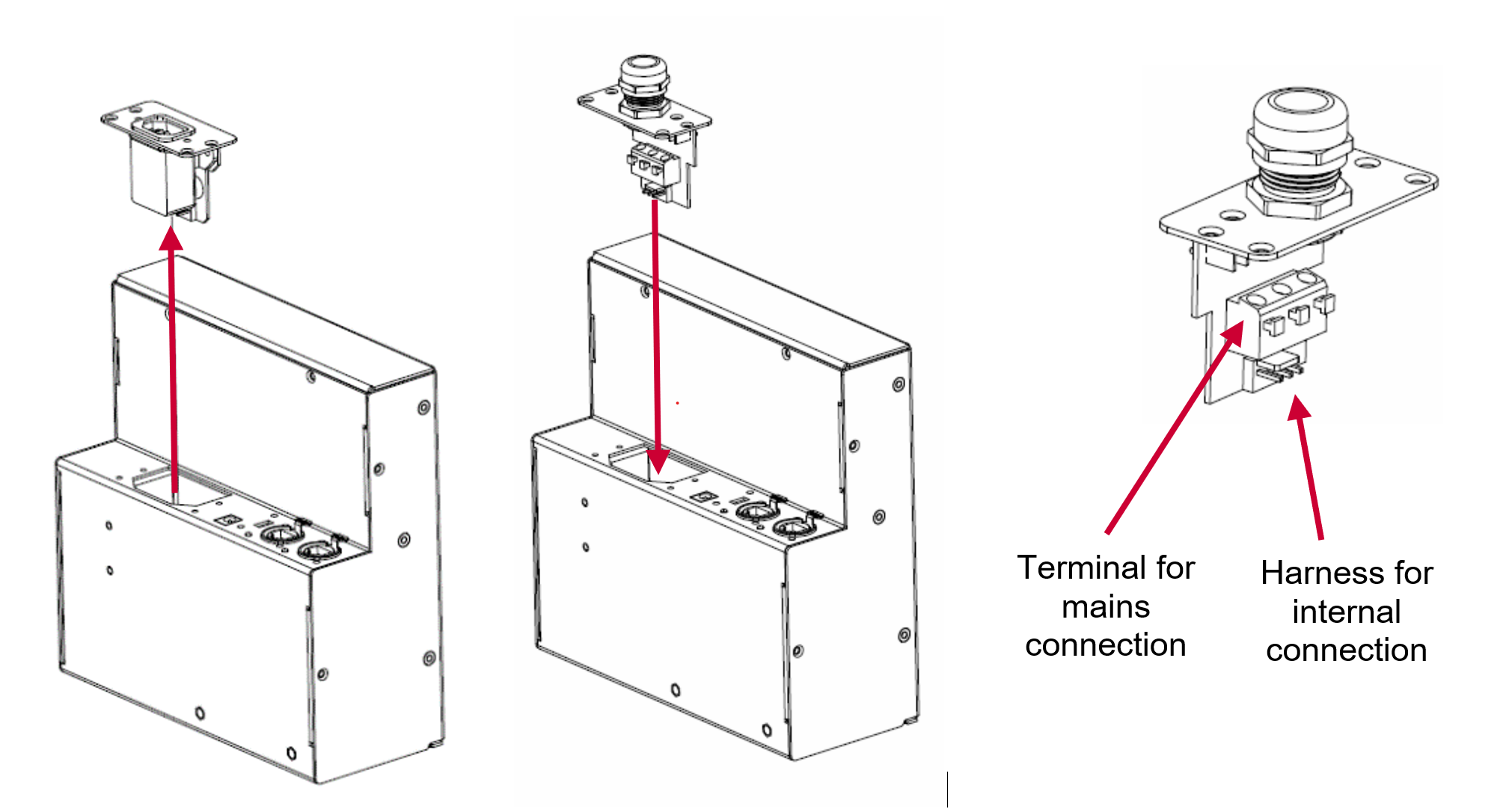

Para substituir o módulo IEC:
- Remova os 4 parafusos usando uma chave Torx T8.
- Puxe o módulo para fora e desconecte o chicote na parte inferior do conjunto.
- Instale um prensa-cabo ou bucha adequado ao tamanho do cabo na placa do módulo de prensa-cabo.
- Passe o cabo de alimentação pela prensa-cabo. Tamanho mínimo do cabo 0.75mm2 ou 20 AWG.
- Ligue o cabo de alimentação ao conector terminal no módulo de prensa-cabo, prestando atenção à polaridade e aterramento conforme indicado no módulo.
- Aperte firmemente o prensa-cabo ao redor do cabo.
- Reconecte o chicote interno na parte inferior do módulo de prensa-cabo.
- Fixe o módulo na unidade com os 4 parafusos T8.
⚠ DESLIGAMENTO DE ENERGIA
O dispositivo de desconexão da alimentação é o disjuntor bipolar da instalação ou a tomada com fusível comutado, que deve ser rotulada e acessível para ser operado facilmente enquanto o aparelho estiver em uso.
Cabos
Use cabos Cat5e ou superiores STP com comprimento máximo de 100m por conexão.
A Allen & Heath pode fornecer diversos cabos Cat5e e Cat6 adequados para uso com ACE, dSNAKE, ME, DX, GX e conexões gigACE:
| Número da Peça | Descrição |
| AH9997 | Cabo CAT5e de 2m com conectores Neutrik EtherCon com trava |
| AH10887 | Bobina de 100m de cabo CAT6 com conectores Neutrik EtherCon com trava |
| AH10886 | Bobina de 80m de cabo CAT6 com conectores Neutrik EtherCon com trava |
| AH10885 | Bobina de 50m de cabo CAT6 com conectores Neutrik EtherCon com trava |
| AH10884 | Bobina de 20m de cabo CAT6 com conectores Neutrik EtherCon com trava |
Entre em contato com o seu revendedor local A&H para mais informações.
