O AR84 é uma unidade de áudio remota montável em rack de 19” para todos os sistemas de mixagem digital Allen & Heath compatíveis com o protocolo dSnake. Ele fornece 8 pré-amplificadores de microfone/linha controlados remotamente e 4 saídas de linha XLR.

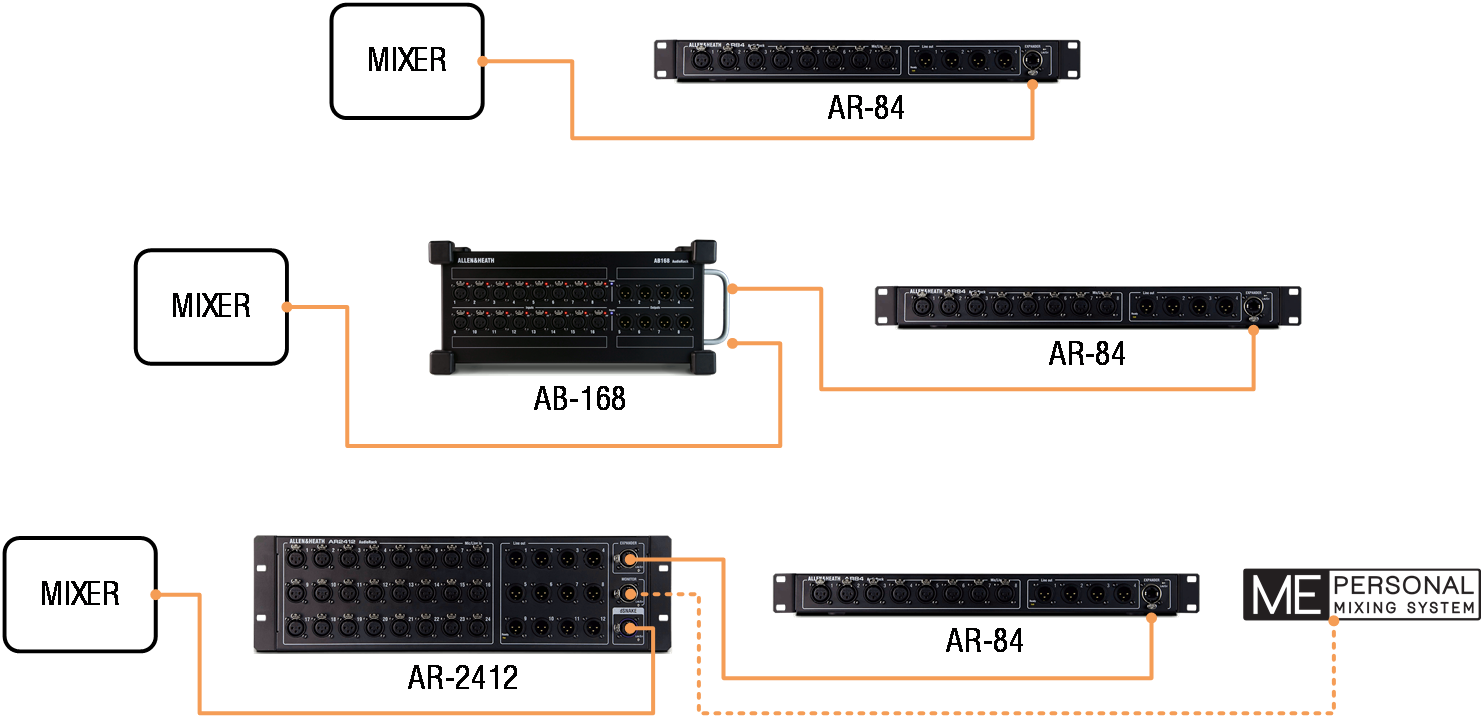

Usando um único cabo de rede, o AR84 pode ser conectado diretamente ao mixer ou em cascata a partir de um AR2412 ou AB168.
ⓘ Um máximo de duas unidades remotas dSnake podem ser conectadas à porta dSnake de cada mixer.
O AR84 é usado para aumentar o número de conectores I/O em um sistema e posicionar tanto os conectores quanto a conversão AD/DA próximos à fonte/palco. Ele não aumentará o número de canais de processamento disponíveis no sistema e deve ser conectado a um mixer onde o áudio possa ser processado e roteado.
Compatibilidade e Cabo
O AR84 utiliza o protocolo dSnake de 48kHz, que é um protocolo ethernet rápido de camada 2, projetado para conexões ponto a ponto. Isso significa que pode ser conectado às portas dedicadas dSnake incluídas nos sistemas GLD e Qu ou usado com a porta inteligente SLink que pode alternar para um modo dSnake.
Consulte a documentação mais recente do seu mixer disponível em www.allen-heath.com para mais informações sobre conexão, patching e controle do AR84 com seu sistema.
Deve ser usado cabo Cat5e (ou superior) STP (Shielded Twisted Pair), com comprimento máximo de cabo de 100m (330 pés) entre cada unidade. O uso de acopladores passivos para juntar cabos reduzirá essa distância.
Cabos de alta qualidade para turnê estão disponíveis através do seu revendedor A&H. Por favor, veja www.allen-heath.com/ahproducts/cat5/ para mais detalhes.
Conexão, correspondência automática de firmware e comportamento dos LEDs
Ao conectar-se a um mixer, o AR84 verificará e corresponderá automaticamente seu firmware ao modelo do mixer e à versão do firmware do mixer.
Se uma atualização de firmware for necessária, ela ocorrerá automaticamente. Isso pode levar até 2 minutos para ser concluído. Durante a atualização, o LED ‘Lnk/Err’ da porta piscará em vermelho e, uma vez concluída a atualização, o AR84 reiniciará automaticamente.
Quando estiver executando o firmware correto e conectado a um mixer, o LED ‘Lnk/Err’ próximo à porta dSnake piscará amarelo constantemente e o LED ‘Ready’ se acenderá.
Layout do Painel Frontal do AR84
- Conectores de entrada 8 entradas balanceadas de microfone/linha XLR. Os pré-amplificadores são integrados ao AR84 e seu Ganho, Atenuação e alimentação phantom 48V são controlados remotamente a partir do mixer via link dSNAKE. Consulte a documentação do mixer para informações sobre como fazer patch desses conectores para canais de entrada ou outros destinos no sistema.
- Conectores de saída 4 saídas balanceadas XLR operando em nível nominal de linha +4dBu. Consulte a documentação do mixer para informações sobre como fazer patch dos sinais de saída para esses conectores.
-
Porta dSNAKE conector EtherCon/RJ45 para conectar diretamente ao mixer. Esta porta transporta todo o áudio de entrada e saída de e para o AR84, juntamente com o controle do pré-amplificador e mensagens de status do sistema.
ⓘ Conectores EtherCon com trava são recomendados para evitar danos aos cabos ou portas e evitar desconexões acidentais.
