O DX012 é um expansor de saída montável em rack de 19” para sistemas de mixagem digital Allen & Heath. Ele fornece 12 saídas XLR, configuráveis como 12 analógicas, 8 analógicas + 4 AES estéreo, ou 4 analógicas + 8 AES estéreo. Conecta-se ao mixer por meio de um único cabo Cat5e.
Um segundo DX012, DX168 ou DX164-W pode ser conectado quando no modo Cascata. Alternativamente, uma conexão redundante pode ser feita para hardware compatível.
Painel frontal
- Conectores de saída 1-4 Saídas analógicas balanceadas XLR operando em nível nominal de +4dBu.
- Conectores de saída 5-8 Saídas analógicas balanceadas XLR operando em nível nominal de +4dBu, configuráveis para saídas estéreo AES 1-8. Use o interruptor embutido para escolher operação analógica ou digital AES.
- Conectores de saída 9-12 Saídas analógicas balanceadas XLR operando em nível nominal de +4dBu, configuráveis para saídas estéreo AES 9-16. Use o interruptor embutido para escolher operação analógica ou digital AES.
- Taxa de Amostragem Seleção global para a taxa de amostragem das saídas AES - 44,1kHz, 48kHz, 88,2kHz ou 96kHz.
- DX A Porta EtherCon para conexão ao sistema de mixagem.

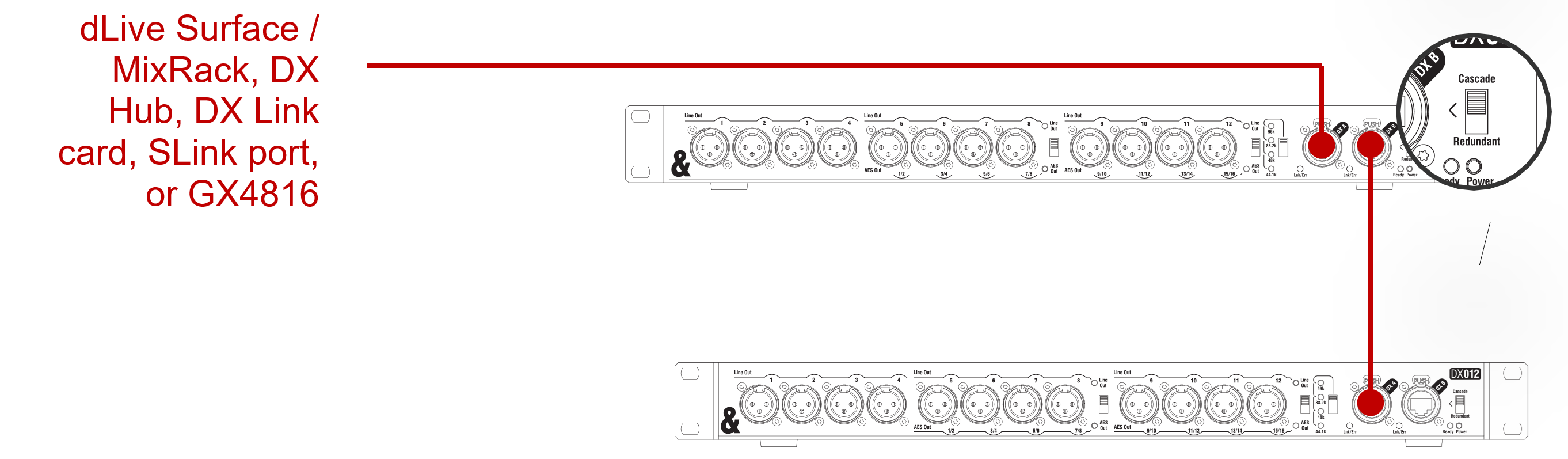

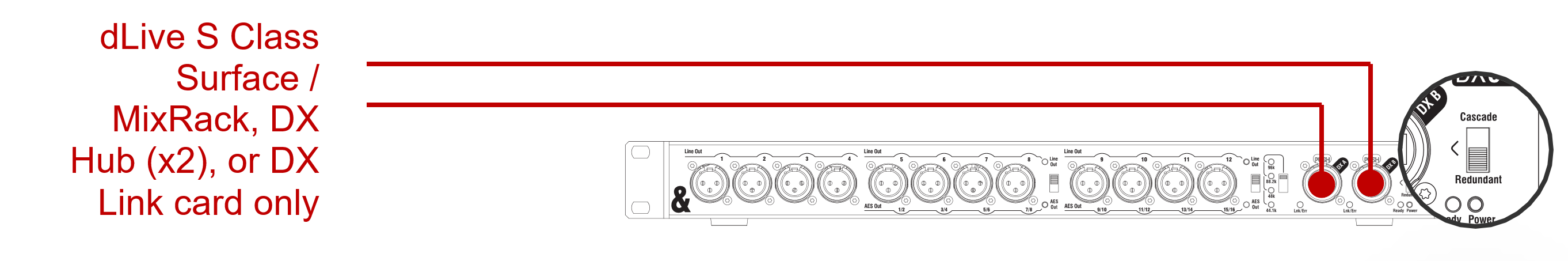

- DX B Porta EtherCon para encadeamento em série de uma segunda unidade ou redundância de cabo. Configure para Redundante para conexão com 2 cabos a hardware compatível, por exemplo, dLive S Class ou placa DX Link. Configure para Cascata para conexão a uma segunda unidade DX012, DX168 ou DX164-W.
Painel traseiro
- Ventilação Garanta boa ventilação nas laterais e na parte traseira da unidade. Evite obstrução das ventilações durante a operação. Evite entrada de sujeira ou líquidos.
- Entrada de energia principal Interruptor, conector IEC e fusível para a fonte de alimentação interna universal. Aceita tensões de 100 a 240V AC 50/60Hz. Prenda o cabo ao clipe plástico P-clip usando uma chave T20.
Orelhas do rack
As orelhas do rack podem ser invertidas para que a unidade seja montada com os conectores XLR voltados para a parte traseira do rack. Usando uma chave Torx T8, remova os 3 parafusos M3 que prendem as orelhas do rack em cada lado, reposicione as orelhas conforme mostrado abaixo, e fixe-as novamente usando os mesmos parafusos.
ⓘ Use somente os parafusos escareados M3x5mm fornecidos com a unidade.
Conexão
ⓘ O DX012 requer firmware dLive versão V1.8 ou superior / firmware SQ versão V1.4 ou superior.
Cabos
Use cabos STP Cat5e ou superiores com comprimento máximo de 100m por conexão.
A Allen & Heath pode fornecer diversos cabos Cat5e e Cat6 adequados para uso com conexões ACE, dSNAKE, ME, DX, GX e gigACE:
| Número da Peça | Descrição |
| AH9997 | Cabo CAT5e de 2m com conectores Neutrik EtherCon com trava |
| AH10887 | Bobina de 100m de cabo CAT6 com conectores Neutrik EtherCon com trava |
| AH10886 | Bobina de 80m de cabo CAT6 com conectores Neutrik EtherCon com trava |
| AH10885 | Bobina de 50m de cabo CAT6 com conectores Neutrik EtherCon com trava |
| AH10884 | Bobina de 20m de cabo CAT6 com conectores Neutrik EtherCon com trava |
Entre em contato com seu revendedor local A&H para mais informações.
