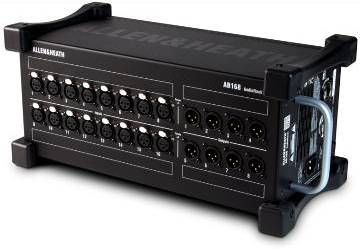

O AB168 é uma caixa de palco portátil e robusta para todos os sistemas de mixagem digital Allen & Heath compatíveis com o protocolo dSnake. Ele fornece 16 pré-amplificadores de microfone/linha controlados remotamente e 8 saídas de linha XLR.

Pode ser operado horizontalmente com os conectores voltados para cima ou para o lado, ou verticalmente para economizar espaço no palco. Também pode ser montado em um rack de equipamentos de 19” ou estojo usando o kit opcional AB1608-RK19.

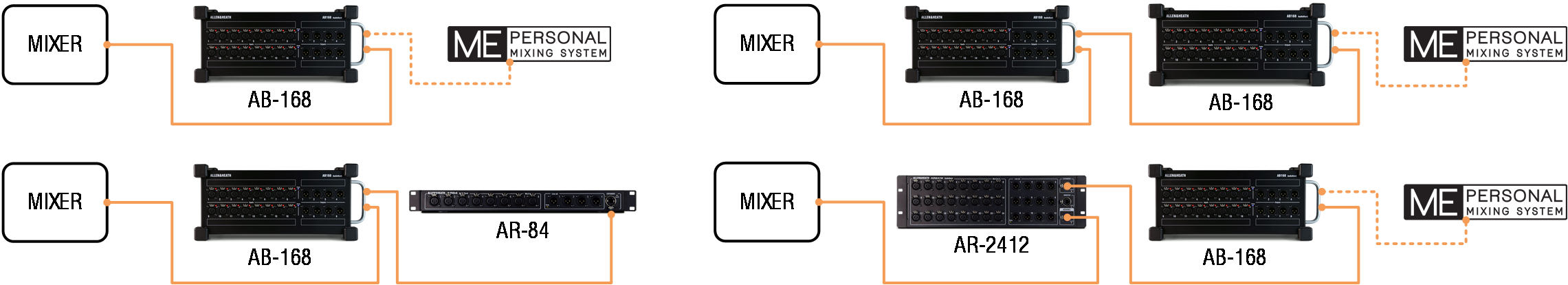

Usando um único cabo de rede, o AB168 pode ser conectado diretamente ao mixer ou em cascata a partir de um AR2412 ou outro AB168. Uma porta de expansão permite a conexão a outro AB168 ou a um AR84 quando usado como a primeira unidade, ou a um sistema de monitoramento pessoal ME quando usado como a primeira ou segunda unidade.

ⓘ Um máximo de duas unidades remotas dSnake podem ser conectadas à porta dSnake de cada mixer.

O AB168 é usado para aumentar o número de conexões I/O em um sistema e posicionar tanto as conexões quanto a conversão AD/DA próximo à fonte/palco. Ele não aumentará o número de canais de processamento disponíveis no sistema e deve ser conectado a um mixer onde o áudio possa ser processado e roteado.

Compatibilidade e Cabo

O AB168 utiliza o protocolo dSnake de 48kHz, que é um protocolo ethernet rápido de camada 2 projetado para conexões ponto a ponto. Isso significa que pode ser conectado às portas dSnake dedicadas incluídas nos sistemas GLD e Qu, ou usado com a porta inteligente SLink que pode alternar para um modo dSnake.

Consulte a documentação mais recente para seu mixer disponível em www.allen-heath.com para obter mais informações sobre conexão, roteamento e controle do AB168 com seu sistema.

Deve-se usar cabo STP Cat5e (ou superior) (Shielded Twisted Pair), com comprimento máximo de cabo de 100m (330 pés) entre cada unidade. O uso de acopladores passivos para juntar cabos reduzirá essa distância.

Cabos de alta qualidade para turnês estão disponíveis através do seu revendedor A&H.

Conexão, Correspondência Automática de Firmware e Comportamento dos LEDs

Quando ligado, o LED ‘Power’ na frente do AB168 acenderá.

Ao conectar a um mixer, o AB168 verificará automaticamente e ajustará seu firmware ao modelo do mixer e à versão do firmware do mixer. Se uma atualização de firmware for necessária, ela ocorrerá automaticamente. Isso pode levar até 2 minutos para ser concluído e, se o AB168 estiver em cascata (conectado através de outra unidade), a verificação e atualização podem levar um pouco mais de tempo. Durante a atualização, o LED ‘Lnk/Err’ da porta piscará em vermelho e, uma vez concluída a atualização, o AB168 reiniciará automaticamente.

Quando estiver executando o firmware correto e conectado a um mixer, o LED ‘Lnk/Err’ próximo à porta dSnake piscará em amarelo para mostrar a atividade do link e o LED ‘Ready’ no painel frontal acenderá.

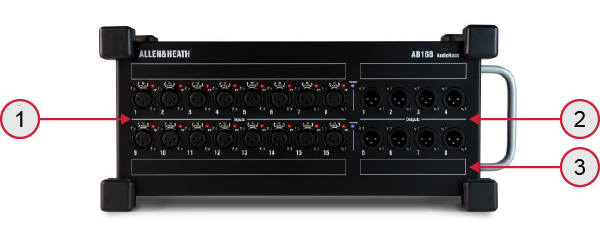

Layout do Painel AB168

1. Conectores de entrada 16 entradas balanceadas de microfone/linha XLR com indicador de Phantom Power +48V. Os pré-amplificadores estão integrados no AB168 e seu Ganho, Atenuação e Phantom Power 48V são controlados remotamente a partir do mixer via link dSNAKE. O indicador de Phantom Power detecta tensão no conector, seja fornecida pelo AB168 ou recebida de uma fonte externa. Consulte a documentação do mixer para informações sobre o roteamento dessas conexões para canais de entrada ou outros destinos no sistema.
2. Conectores de saída 8 saídas balanceadas XLR operando em nível nominal de linha +4dBu. Consulte a documentação do mixer para informações sobre o roteamento dos sinais de saída para esses conectores.
3. Rotulagem dos conectores Espaço disponível ao lado dos conectores para rotulagem personalizada.

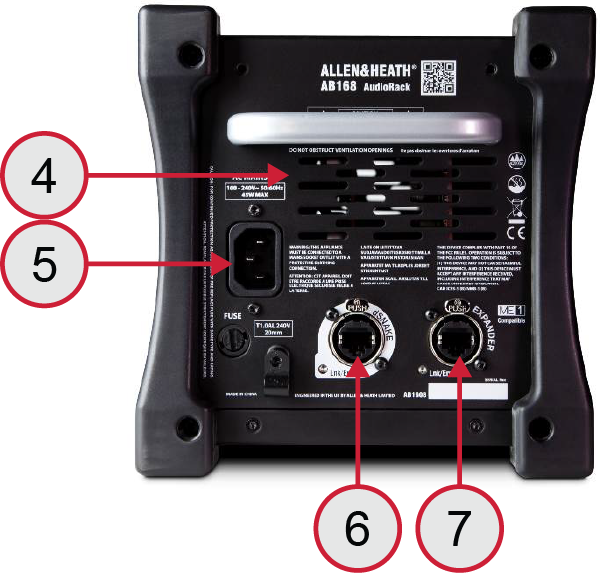

4. Ventilações Garanta boa ventilação nas laterais e na parte traseira do rack. Evite obstrução das ventilações durante a operação. Evite a entrada de sujeira ou líquidos.



5. Entrada de alimentação principal Conector IEC e fusível para a fonte de alimentação integrada de voltagem universal. Aceita tensões globais de 100 a 240V CA 50/60Hz. Verifique se você recebeu o cabo de alimentação correto para sua região. Fixe o cabo no lugar usando a presilha plástica em P. Use uma chave Torx T20 para recolocar o parafuso.
6. Porta dSNAKE Conector EtherCon/RJ45 para conectar diretamente ao mixer ou através de um AR2412 ou outro AB168. Esta porta transporta entradas, saídas e envios de monitoramento/ME de e para o AB168, bem como controle dos pré-amplificadores e mensagens de status do sistema.
7. Porta EXPANDER Conector EtherCon/RJ45 para conectar um segundo AB168, um AR84 ou um sistema de monitoramento ME.

ⓘ Conectores EtherCon com trava são recomendados para evitar danos aos cabos ou portas e evitar desconexão acidental.
