O DT164-W é um expansor fixo de Dante I/O para sistemas de mixagem digital Allen & Heath. Ele fornece 16 pré-amplificadores de microfone/linha com controle remoto e 4 saídas de linha XLR. Conecta-se à rede Dante através de um único cabo Cat5, ou dois cabos para redundância.

O DT164-W pode ser operado de forma independente, montado em um bolso no chão, montado na parede ou embutido na parede. Diferentes opções de alimentação são fornecidas para se adequar à aplicação.

⚠ Este produto deve ser instalado por um instalador profissional ou eletricista qualificado.

Conteúdo

Verifique se você recebeu o seguinte com sua unidade DT164-W:

• Módulo opcional de prensa-cabo (número de peça 004-1097) para instalação permanente da fiação de alimentação AC.
• Estrutura de montagem (AA11504) para montagem embutida na parede ou na superfície da parede.
• 6x parafusos M4 6mm T20 (AB2921) para fixar o DT164-W na estrutura de montagem.

Software e firmware

Visite o site da Audinate para saber mais sobre Dante e baixar o Dante Controller para rotear áudio e configurar dispositivos em uma rede Dante: https://www.audinate.com/

ⓘ O controle do Preamp do DT164-W por um mixer SQ requer firmware SQ V1.4 ou superior e firmware da placa Dante SQ V1.0.5 ou superior.

ⓘ O controle do Preamp do DT164-W por um mixer dLive requer firmware dLive V1.8 ou superior e uma placa dLive M-DL-Dante 64x64 ou 128x128. O uso da placa M-Dante do iLive/GLD não é suportado.

ⓘ Consulte www.allen-heath.com para obter o firmware mais recente do DT164-W e instruções sobre como atualizá-lo.

Conexão

Modo redundante

Modo comutado (exemplo em cadeia)

Modo comutado (exemplo de divisão digital)

Configuração do relógio e roteamento de sinais

Use a aba Routing do Dante Controller para rotear sinais entre dispositivos Dante. Quando uma entrada válida do DT164-W é roteada para uma placa Dante dLive / SQ e conectada a um canal de entrada, o dLive / SQ apresentará controles de ganho do pré-amplificador, +48V e Pad para a entrada.

Use a aba Clock Status do Dante Controller para selecionar o líder da rede Dante. O DT164-W deve sempre ser um seguidor de relógio na rede Dante, com o mixer tipicamente configurado para “Preferred Leader” e “Enable Sync To External”.

Painel superior e opções de alimentação

1. Dante Secundário Pode ser configurado para modo Redundante ou modo Comutado para conexão a múltiplos dispositivos, por exemplo, dois consoles de mixagem. Configure o modo da porta no Dante Controller.
2. Dante Primário Porta EtherCon para conexão à rede Dante. O cabo transporta os sinais de áudio e os dados de controle do pré-amplificador.
3. Resetar configurações de rede Mantenha pressionado o botão embutido por 10 segundos para resetar as configurações de rede do DT164-W. Isso apagará qualquer endereço IP estático e retornará ao padrão de fábrica (DHCP / zero-conf).
4. Entrada DC 12V Pode ser usada em vez da alimentação AC para alimentar a unidade onde houver distribuição DC adequada em um edifício. Também pode ser usada como fonte de alimentação reserva em caso de falha da rede elétrica.
5. Entrada de energia AC A fonte de alimentação universal embutida aceita tensões de 100 a 240V AC 50/60Hz. Um módulo com entrada IEC é fornecido por padrão. Um módulo opcional é fornecido para instalação permanente, com furos para prensa-cabo.

⚠ A substituição do módulo de entrada AC IEC e a fiação para instalação permanente devem ser realizadas por um eletricista qualificado. Veja as instruções mais adiante neste guia.


Painel frontal

1. Entradas Entradas balanceadas XLR para microfone/linha com indicador de Phantom Power +48V. Os pré-amplificadores são integrados ao DT164-W e seu Ganho, Pad e +48V são controlados pela rede.

   O indicador +48V detecta tensão na entrada, seja fornecida pelo DT164-W ou recebida de uma fonte externa.

2. Saídas Saídas balanceadas XLR operando em nível nominal de +4dBu.
3. Ventilação Garanta boa ventilação na frente da unidade. Evite obstrução das aberturas durante o uso. Evite entrada de sujeira ou líquidos.

Instalação – montagem

 ⚠ AVISO
Para evitar ferimentos, este aparelho deve ser fixado com segurança ao chão/parede conforme as instruções de instalação.

Montagem na parede Use a estrutura de montagem AA11504 na orientação mostrada abaixo. Fixe a estrutura na parede usando fixadores ou parafusos adequados para o tipo de parede, alinhe as porcas roscadas nas laterais do DT164-W com a estrutura e fixe a unidade no lugar com os 6 parafusos M4 6mm T20 fornecidos.

Montagem embutida na parede Use a estrutura de montagem AA11504 na orientação mostrada abaixo. Alinhe as porcas roscadas nas laterais do DT164-W com a estrutura e fixe a unidade no lugar com os 6 parafusos M4 6mm T20 fornecidos. Conecte a alimentação e o(s) cabo(s) Cat5, depois fixe o conjunto na parede usando fixadores ou parafusos adequados para o tipo de parede.

Montagem no chão O DT164-W pode ser montado em uma caixa no chão / bolso de palco / dip trap. Deve ser instalado conforme as normas locais de instalação e fiação. Recomendamos o uso do sistema de bolso de palco ACE Backstage 174SLBK para uso com o DT164-W.

Outras opções O DT164-W cabe em uma caixa NEMA Tipo 1 de 12x12” / IP10 ou equivalente. Pode ser necessário um quadro de montagem personalizado.

Instalação permanente com o módulo de prensa-cabo

⚠ A substituição do módulo de entrada AC IEC e a fiação para instalação permanente devem ser realizadas por um eletricista qualificado e executadas conforme as normas locais de fiação.

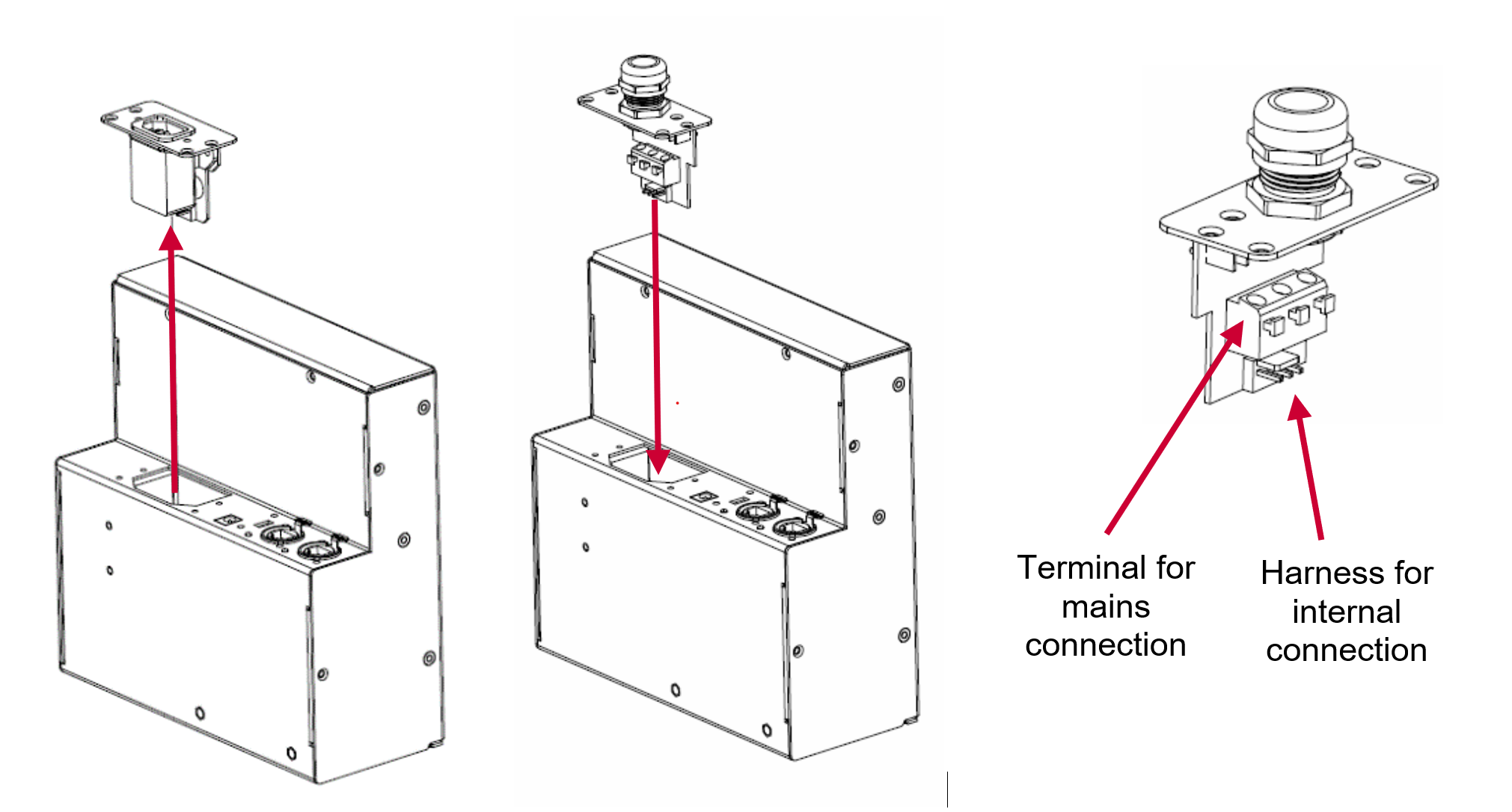

Para substituir o módulo IEC:

• Remova os 4 parafusos usando uma chave Torx T8.
• Puxe o módulo para fora e desconecte o chicote na parte inferior do conjunto.
• Instale uma prensa-cabo ou bucha adequada ao tamanho do cabo na placa do módulo de prensa-cabo.
• Passe o cabo de alimentação pelo prensa-cabo. Tamanho mínimo do cabo 0,75mm² ou 20 AWG.
• Ligue o cabo de alimentação ao conector terminal no módulo de prensa-cabo, prestando atenção à polaridade e aterramento conforme indicado no módulo.
• Aperte firmemente o prensa-cabo ao redor do cabo.
• Reconecte o chicote interno na parte inferior do módulo de prensa-cabo.
• Fixe o módulo na unidade com os 4 parafusos T8.

⚠ DESLIGAMENTO DE ENERGIA
O dispositivo de desconexão da alimentação principal é o disjuntor geral de todos os polos da instalação ou a tomada com fusível com interruptor, que deve ser rotulada e acessível para ser operada facilmente quando o aparelho estiver em uso.
