O AR2412 é uma unidade remota de áudio montável em rack de 19” para todos os sistemas de mixagem digital Allen & Heath compatíveis com o protocolo dSnake. Ele fornece 24 pré-amplificadores de microfone/linha controlados remotamente e 12 saídas de linha XLR.

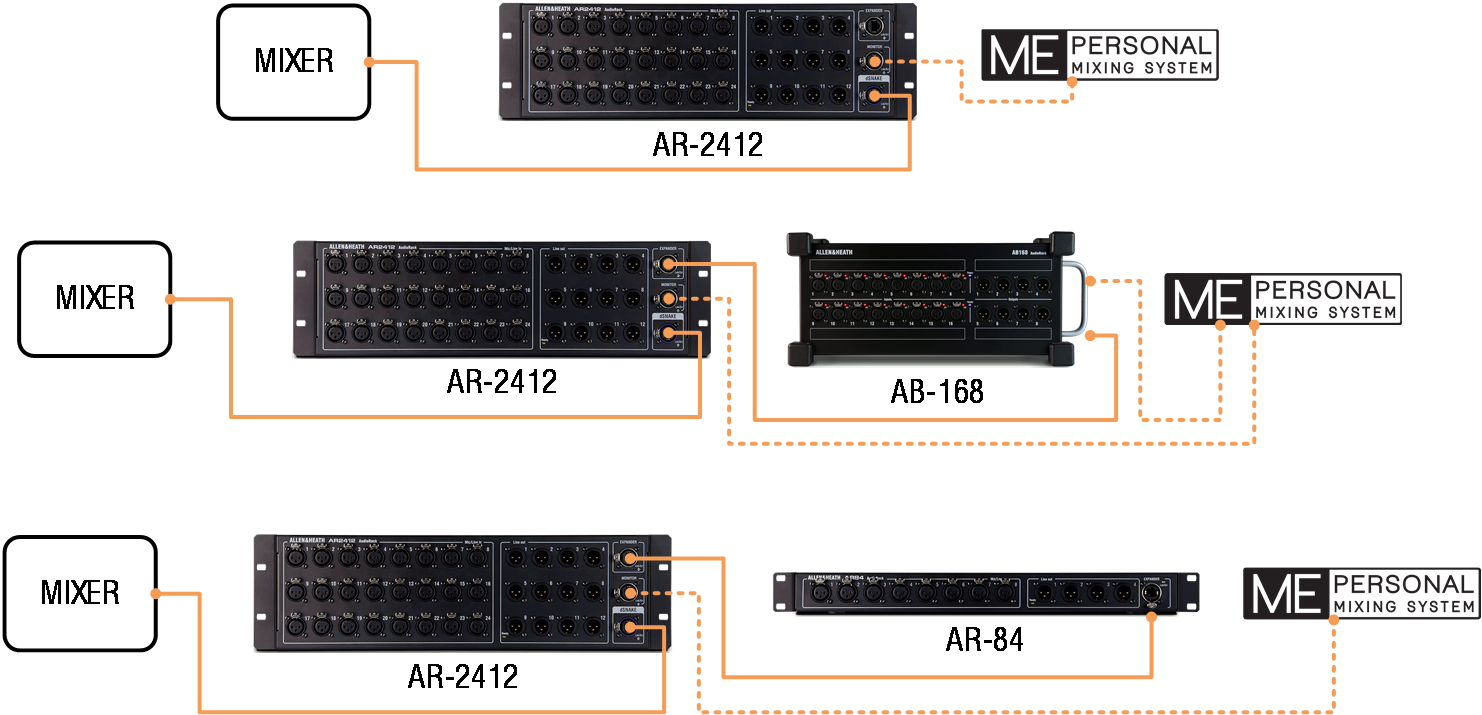

Usando um único cabo de rede, o AR2412 pode ser conectado diretamente ao mixer, a porta de expansão então permite uma conexão em cascata (daisy-chain) a um AB168 ou AR84.
Um sistema de monitoramento pessoal ME também pode ser conectado à porta dedicada Monitor fornecida ou a um AB168 em cascata.
🛈 Um máximo de duas unidades remotas dSnake podem ser conectadas à porta dSnake de cada mixer.
O AR2412 é usado para aumentar o número de soquetes I/O em um sistema e posicionar tanto os soquetes quanto a conversão AD/DA perto da fonte/palco. Ele não aumentará o número de canais de processamento disponíveis no sistema e deve ser conectado a um mixer onde o áudio pode ser processado e roteado.
Compatibilidade e Cabo
O AR2412 usa o protocolo dSnake de 48kHz, que é um protocolo ethernet rápido de camada 2, projetado para conexões ponto a ponto. Isso significa que ele pode ser conectado às portas dedicadas dSnake incluídas nos sistemas GLD e Qu ou usado com a porta inteligente SLink que pode alternar para um modo dSnake.
Consulte a documentação mais recente para o seu mixer disponível em www.allen-heath.com para mais informações sobre conexão, roteamento e controle do AR2412 com seu sistema.
Deve ser usado cabo Cat5e (ou superior) STP (Shielded Twisted Pair), com comprimento máximo de cabo de 100m (330 pés) entre cada unidade. O uso de acopladores passivos para unir cabos reduzirá essa distância.
Cabos de alta qualidade para turnês estão disponíveis através do seu revendedor A&H. Por favor, consulte www.allen-heath.com/ahproducts/cat5/ para mais detalhes.
Conexão, correspondência automática de firmware e comportamento do LED
Quando ligado, o LED ‘Power On’ próximo à conexão de energia principal se acenderá.
Ao conectar ao mixer, o AR2412 verificará e corresponderá automaticamente seu firmware ao modelo do mixer e à versão do firmware do mixer.
Se uma atualização de firmware for necessária, ela ocorrerá automaticamente. Isso pode levar até 2 minutos para ser concluído. Durante a atualização, o LED ‘Lnk/Err’ da porta piscará em vermelho e, uma vez concluída a atualização, o AR2412 reiniciará automaticamente.
Quando estiver rodando o firmware correto e conectado a um mixer, o LED ‘Lnk/Err’ próximo à porta dSnake piscará em amarelo para mostrar atividade de link e o LED ‘Ready’ no painel frontal se acenderá.
Layout do Painel Frontal do AR2412
- Entradas 24 entradas balanceadas de microfone/linha XLR. Os pré-amplificadores estão incorporados no AR2412 e seu Ganho, Atenuação (Pad) e alimentação fantasma 48V são controlados remotamente pelo mixer via link dSNAKE. Consulte a documentação do mixer para informações sobre roteamento dessas entradas para canais de entrada ou outros destinos no sistema.
- Saídas 12 saídas balanceadas XLR operando em nível nominal de linha +4dBu. Consulte a documentação do mixer para informações sobre roteamento dos sinais de saída para esses soquetes.
- Porta dSNAKE Soquete EtherCon/RJ45 para conectar diretamente ao mixer. Esta porta transporta entradas, saídas e envios ME/monitor para e do AR2412, bem como controle dos pré-amplificadores e mensagens de status do sistema.
- Porta MONITOR Soquete EtherCon/RJ45 para conectar um sistema ME/monitor.
- Porta EXPANDER Soquete EtherCon/RJ45 para conectar um AB168, um AR84 ou um sistema ME/monitor.
🛈 Conectores EtherCon com trava são recomendados para evitar danos aos cabos ou portas e evitar desconexão acidental.
