Il DX164-W è un Expander I/O per installazioni fisse per i sistemi di missaggio digitale Allen & Heath a 96kHz. Fornisce 16 preamplificatori microfonici/linea a controllo remoto e 4 uscite linea XLR. Si collega al mixer tramite un singolo cavo Cat5.
Un secondo DX164-W, DX012 o DX168 può essere collegato quando si utilizza la modalità Cascade. In alternativa, è possibile effettuare una connessione ridondante a hardware compatibile.
Il DX164-W può essere utilizzato autonomamente, montato in una tasca a pavimento, montato a parete o incassato in una parete. Sono disponibili diverse opzioni di alimentazione per adattarsi all’applicazione.
ⓘ Aggiornare il sistema di missaggio all’ultima versione disponibile del firmware prima di collegare l’Expander DX. L’unità potrebbe funzionare in modo errato se utilizza un firmware precedente.
Contenuto
Verificare di aver ricevuto quanto segue con la vostra unità DX164-W:
- Modulo guaina opzionale (numero di parte 004-1097) per l’installazione permanente del cablaggio di rete AC.
- Telaio di montaggio (AA11504) per montaggio a parete o a incasso nella parete.
- 6 viti M4 6mm T20 (AB2921) per il montaggio del DX164-W al telaio di montaggio.
Connessione
Pannello superiore e opzioni di alimentazione
- DX A Porta EtherCon per il collegamento al sistema di missaggio. Il cavo trasporta i segnali audio oltre al controllo del preamplificatore e ai dati di stato del sistema.
- DX B Porta EtherCon per il collegamento a catena di un secondo dispositivo o per la ridondanza del cavo.
- DX B interruttore modalità Interruttore su Redundant per connessione a 2 cavi a hardware compatibile, ad esempio dLive S Class o scheda DX Link. Interruttore su Cascade per collegamento a un secondo DX164-W, DX012 o DX168.
- Ingresso DC 12V Può essere usato in alternativa alla rete AC per alimentare l’unità dove è disponibile una distribuzione DC adeguata in un edificio. Può anche essere usato come alimentazione di riserva in caso di interruzione della rete.
- Ingresso alimentazione di rete L’alimentatore universale integrato accetta tensioni da 100 a 240V AC 50/60Hz. Di default è montato un modulo con ingresso IEC. È disponibile un modulo opzionale per installazione permanente, con fori di uscita per accettare una guaina per cavi.
⚠ La sostituzione del modulo di ingresso IEC AC e del cablaggio di rete per installazione permanente deve essere eseguita da un elettricista qualificato. Vedere le istruzioni più avanti in questa guida.
Pannello frontale
Prese di ingresso Ingressi bilanciati microfonici/linea XLR con indicatore Phantom Power +48V. I preamplificatori sono integrati nel DX164-W e il loro Gain, Pad e +48V sono controllati dal sistema di missaggio.
L’indicatore +48V rileva la tensione alla presa sia se fornita dal DX164-W sia se ricevuta da una fonte esterna.
- Prese di uscita Uscite bilanciate XLR che operano a livello nominale +4dBu.
- Ventilazioni Assicurare una buona ventilazione nella parte frontale dell’unità. Evitare l’ostruzione delle ventole durante il funzionamento. Evitare l’ingresso di sporco o liquidi.
Installazione – montaggio
⚠ AVVERTENZA
Per prevenire infortuni, questo apparecchio deve essere fissato in modo sicuro al pavimento/parete in conformità con le istruzioni di installazione.
Montaggio a parete Usare il telaio di montaggio AA11504 nell’orientamento mostrato sotto. Fissare il telaio alla parete usando fissaggi o viti appropriate per il tipo di parete, quindi allineare gli inserti filettati sui lati del DX164-W con il telaio e fissare l’unità in posizione con le 6 viti M4 6mm T20 fornite.
Montaggio a incasso nella parete Usare il telaio di montaggio AA11504 nell’orientamento mostrato sotto. Allineare gli inserti filettati sui lati del DX164-W con il telaio e fissare l’unità in posizione con le 6 viti M4 6mm T20 fornite. Collegare l’alimentazione e i cavi Cat5, quindi fissare l’assemblaggio alla parete usando fissaggi o viti appropriate per il tipo di parete.
Montaggio a pavimento Il DX164-W può essere montato in una scatola a pavimento / tasca per palco / dip trap. Deve essere installato in conformità con le normative locali di installazione e cablaggio. Si consiglia di utilizzare il sistema di tasche per palco ACE Backstage 174SLBK per l’uso con il DX164-W.
Altre opzioni Le dimensioni del DX164-W si adattano a una scatola NEMA Tipo 1 / IP10 da 11x11” o equivalente. È necessario un telaio di montaggio personalizzato.

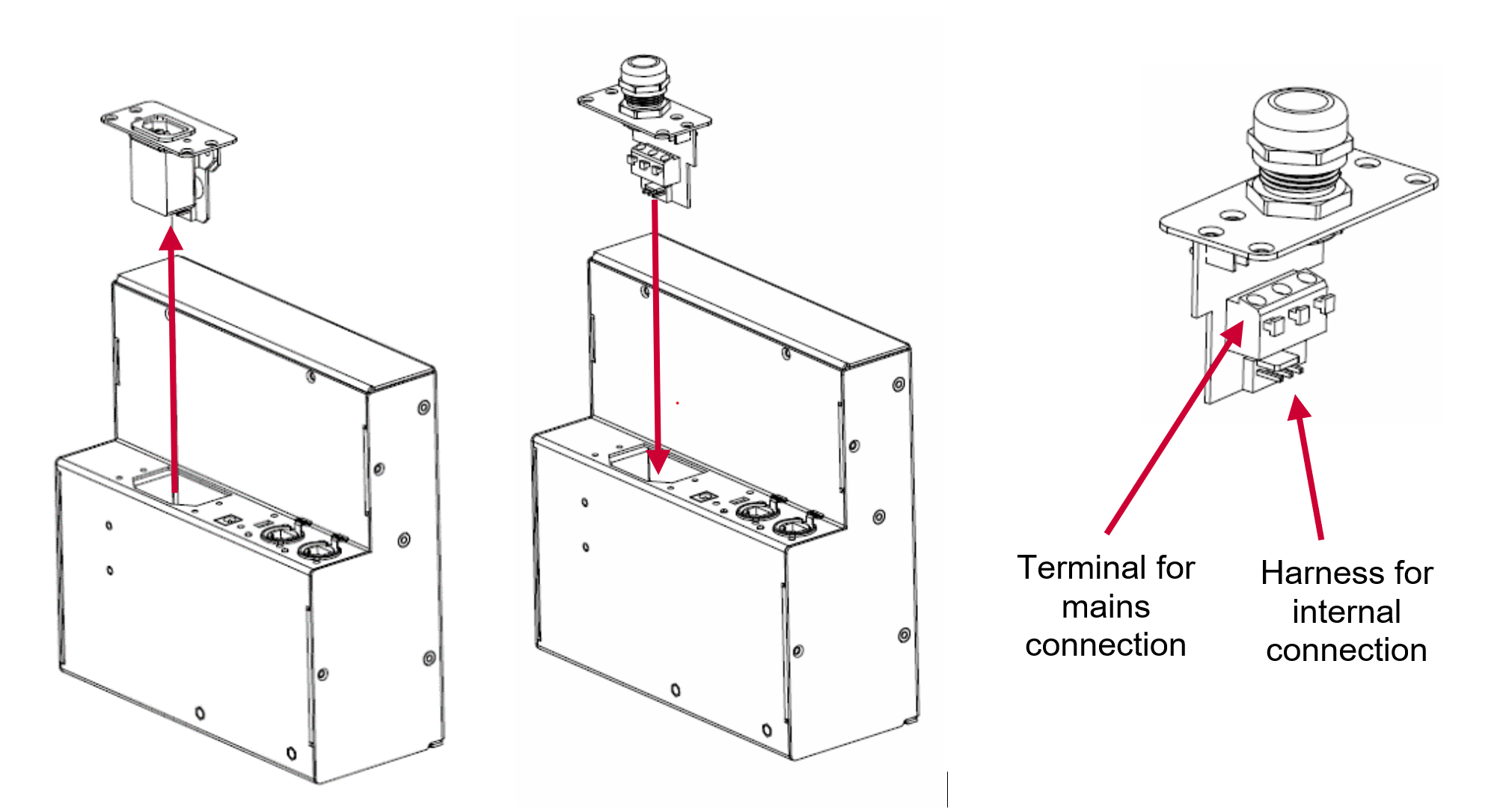

Installazione permanente con il modulo guaina
⚠ La sostituzione del modulo di ingresso IEC AC e del cablaggio di rete per installazione permanente deve essere eseguita da un elettricista qualificato e deve essere effettuata in conformità con le normative locali sul cablaggio.
Per sostituire il modulo IEC:
- Rimuovere le 4 viti usando un cacciavite Torx T8.
- Estrarre il modulo e scollegare il cablaggio in fondo all’assemblaggio.
- Montare una guaina o un passacavi adatto alla dimensione del cavo sulla piastra del modulo guaina.
- Far passare il cavo di rete attraverso la guaina. Dimensione minima del cavo 0.75mm2 o 20 AWG.
- Collegare il cavo di rete al connettore terminale sul modulo guaina, facendo attenzione alla polarità e alla messa a terra come indicato sul modulo.
- Serrare saldamente la guaina attorno al cavo.
- Ricollegare il cablaggio interno nella parte inferiore del modulo guaina.
- Fissare il modulo all’unità con le 4 viti T8.
⚠ DISCONNESSIONE DELL’ALIMENTAZIONE
Il dispositivo di disconnessione dell’alimentazione di rete è l’interruttore circuito bipolare dell’installazione o la presa con fusibile commutato che deve essere etichettata ed essere accessibile in modo da poter essere facilmente azionata quando l’apparecchio è in uso.
Cavi
Usare cavi Cat5e o superiori STP con una lunghezza massima di 100 m per connessione.
Allen & Heath può fornire diversi cavi Cat5e e Cat6 adatti all’uso con ACE, dSNAKE, ME, DX, GX e connessioni gigACE:
| Numero di parte | Descrizione |
| AH9997 | Cavo CAT5e da 2m con connettori Neutrik EtherCon bloccabili |
| AH10887 | Bobina da 100m di cavo CAT6 con connettori Neutrik EtherCon bloccabili |
| AH10886 | Bobina da 80m di cavo CAT6 con connettori Neutrik EtherCon bloccabili |
| AH10885 | Bobina da 50m di cavo CAT6 con connettori Neutrik EtherCon bloccabili |
| AH10884 | Bobina da 20m di cavo CAT6 con connettori Neutrik EtherCon bloccabili |
Contattare il proprio rivenditore A&H locale per ulteriori informazioni.
