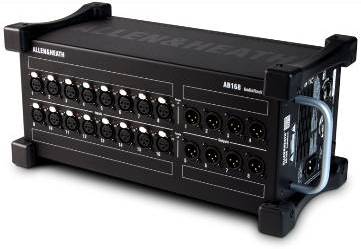

L'AB168 è una stage box portatile e robusta per tutti i sistemi di missaggio digitale Allen & Heath compatibili con il protocollo dSnake. Fornisce 16 preamplificatori microfonici/linea controllati da remoto e 8 uscite linea XLR.

Può essere utilizzato orizzontalmente con i connettori rivolti verso l’alto o di lato, oppure verticalmente per risparmiare spazio sul palco. Può anche essere montato in un rack o case da 19” utilizzando il kit opzionale AB1608-RK19.

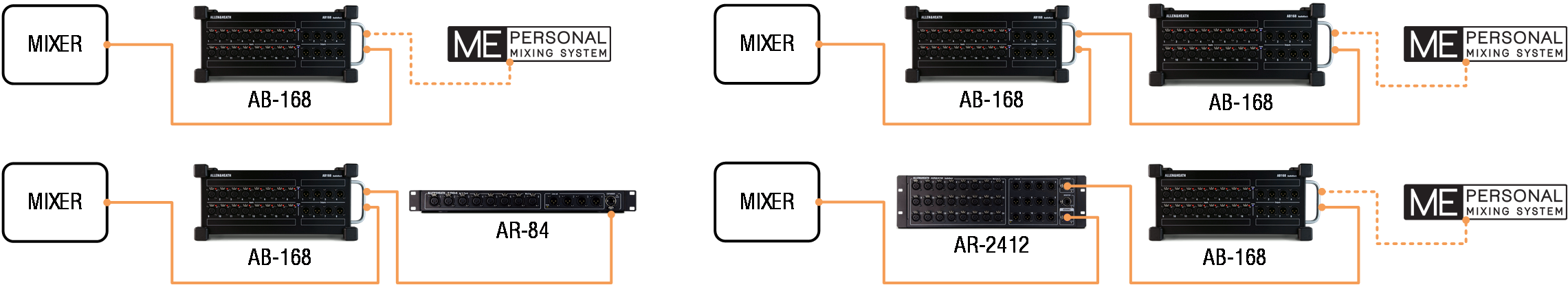

Utilizzando un singolo cavo di rete, l'AB168 può essere collegato direttamente al mixer o cascato da un AR2412 o un AB168. Una porta di espansione consente il collegamento a un altro AB168 o a un AR84 quando usato come unità primaria, oppure a un sistema di monitoraggio personale ME quando usato come prima o seconda unità.

ⓘ È possibile collegare un massimo di due unità remote dSnake a ciascuna porta dSnake del mixer.

L'AB168 viene utilizzato per aumentare il numero di prese I/O in un sistema e posizionare sia le prese che la conversione AD/DA vicino alla sorgente/palco. Non aumenta il numero di canali di elaborazione disponibili nel sistema e deve essere collegato a un mixer dove l’audio può essere elaborato e instradato.

Compatibilità e cavo

L'AB168 utilizza il protocollo dSnake a 48kHz, che è un protocollo ethernet veloce di livello 2 progettato per connessioni point-to-point. Ciò significa che può essere collegato alle porte dedicate dSnake incluse nei sistemi GLD e Qu, oppure utilizzato con la porta intelligente SLink che può commutare in modalità dSnake.

Consulta la documentazione più recente per il tuo mixer disponibile su www.allen-heath.com per ulteriori informazioni su come collegare, patchare e controllare l'AB168 con il tuo sistema.

Si consiglia di utilizzare cavi Cat5e (o superiori) STP (Shielded Twisted Pair), con una lunghezza massima di 100 m (330 ft) tra ogni unità. L’uso di accoppiatori passivi per unire i cavi ridurrà questa distanza.

Cavi di alta qualità per tournée sono disponibili tramite il tuo rivenditore A&H.

Connessione, abbinamento automatico del firmware e comportamento dei LED

Quando alimentato, il LED ‘Power’ sulla parte frontale dell'AB168 si illuminerà.

Al collegamento a un mixer, l'AB168 verificherà e abbinerà automaticamente il suo firmware al modello del mixer e alla versione del firmware del mixer. Se è necessario un aggiornamento del firmware, questo avverrà automaticamente. Potrebbe richiedere fino a 2 minuti per completare e, se l'AB168 è cascato (collegato tramite un’altra unità), la verifica e l’aggiornamento potrebbero richiedere un po’ più di tempo. Durante un aggiornamento, il LED ‘Lnk/Err’ della porta lampeggerà in rosso e, una volta completato l’aggiornamento, l'AB168 si riavvierà automaticamente.

Quando il firmware corretto è in esecuzione e l’unità è collegata a un mixer, il LED ‘Lnk/Err’ accanto alla porta dSnake lampeggerà in giallo per mostrare l’attività del collegamento e il LED ‘Ready’ sul pannello frontale si illuminerà.

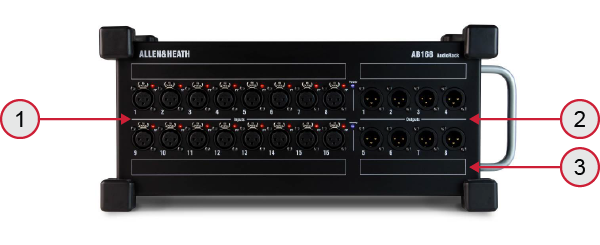

Layout pannello AB168

1. Prese di ingresso 16 ingressi microfonici/linea bilanciati XLR con indicatore di alimentazione phantom +48V. I preamplificatori sono integrati nell'AB168 e il loro guadagno, attenuatore (Pad) e alimentazione phantom 48V sono controllati da remoto dal mixer tramite il collegamento dSNAKE. L’indicatore di alimentazione phantom rileva la tensione alla presa sia se fornita dall’AB168 che se ricevuta da una fonte esterna. Consulta la documentazione del mixer per informazioni sul patching di queste prese verso i canali di ingresso o altre destinazioni nel sistema.
2. Prese di uscita 8 uscite bilanciate XLR che operano a livello nominale di linea +4dBu. Consulta la documentazione del mixer per informazioni sul patching dei segnali di uscita verso queste prese.
3. Etichettatura delle prese Spazio previsto accanto alle prese per etichettatura personalizzata.

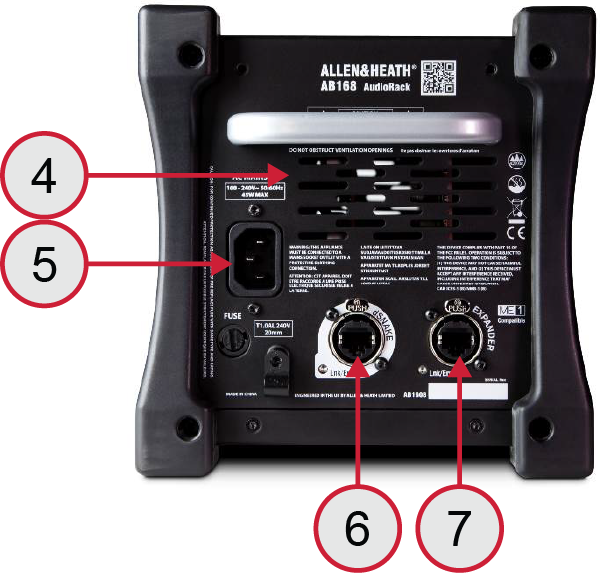

4. Ventilazione Assicurare una buona ventilazione ai lati e sul retro del rack. Evitare l’ostruzione delle prese d’aria durante il funzionamento. Evitare l’ingresso di sporco o liquidi.



5. Ingresso alimentazione principale Connettore IEC e fusibile per l’alimentatore universale integrato. Accetta tensioni mondiali da 100 a 240V AC 50/60Hz. Verificare di aver ricevuto il cavo di alimentazione corretto per il proprio territorio. Fissare il cavo in posizione utilizzando la clip in plastica a P. Usare un cacciavite Torx T20 per riavvitare la vite.
6. Porta dSNAKE Presa EtherCon/RJ45 per collegarsi direttamente al mixer o tramite un AR2412 o un altro AB168. Trasporta ingressi, uscite e invii di monitoraggio ME da e verso l'AB168 oltre al controllo dei preamplificatori e ai messaggi di stato del sistema.
7. Porta EXPANDER Presa EtherCon/RJ45 per collegare un secondo AB168, un AR84 o un sistema di monitoraggio ME.

ⓘ Si raccomanda l’uso di connettori di bloccaggio EtherCon per prevenire danni a cavi o porte e evitare disconnessioni accidentali.
