L’AR2412 è un’unità audio remota da 19” montabile su rack per tutti i sistemi di missaggio digitale Allen & Heath compatibili con il protocollo dSnake. Fornisce 24 preamplificatori mic/linea controllati a distanza e 12 uscite linea XLR.

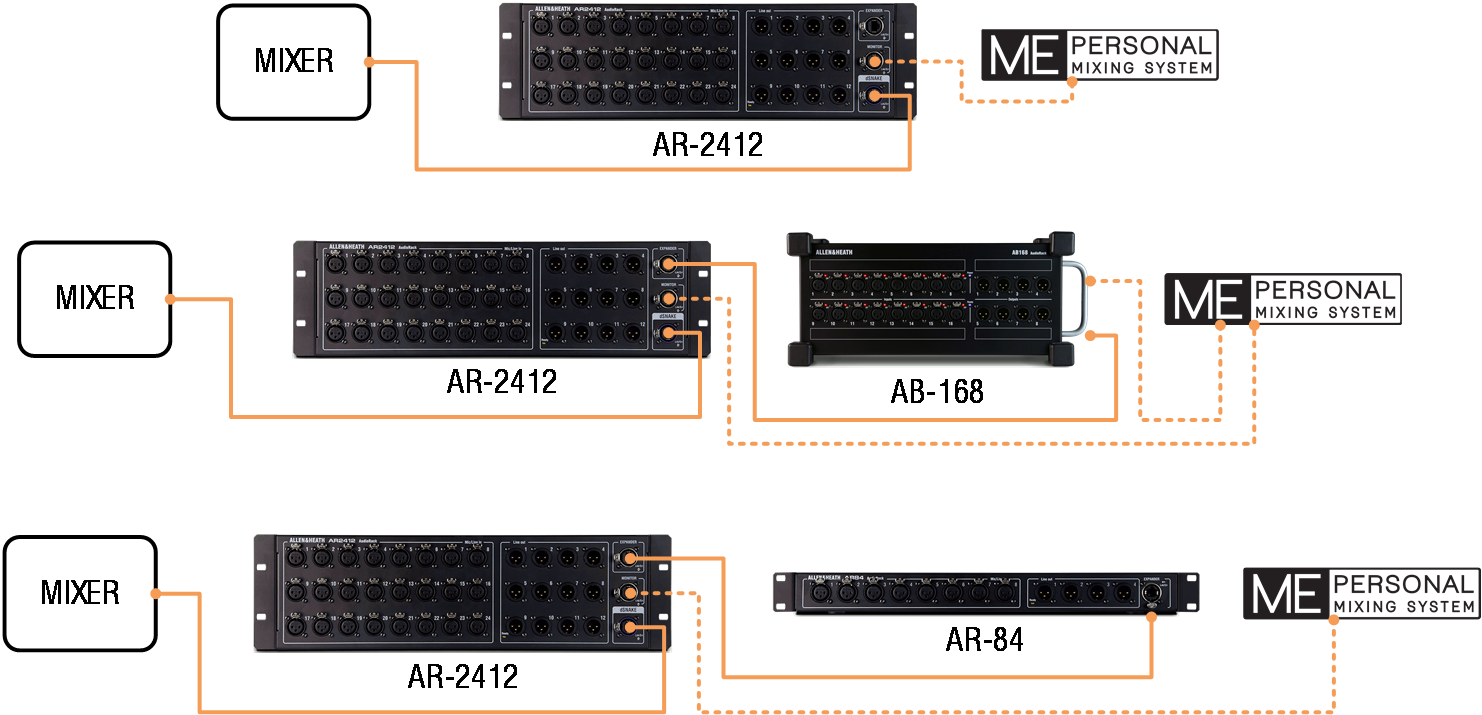

Utilizzando un singolo cavo di rete, l’AR2412 può essere collegato direttamente al mixer, la porta di espansione consente poi una connessione a cascata (daisy-chain) a un AB168 o un AR84.
Un sistema di monitoraggio personale ME può anche essere collegato alla porta dedicata Monitor fornita o a un AB168 a cascata.
🛈 È possibile collegare al massimo due unità remote dSnake a ciascuna porta dSnake del mixer.
L’AR2412 viene utilizzato per aumentare il numero di prese I/O in un sistema e posizionare sia le prese che la conversione AD/DA vicino alla sorgente o al palco. Non aumenterà il numero di canali di elaborazione disponibili nel sistema e deve essere collegato a un mixer dove l’audio può essere elaborato e instradato.
Compatibilità e cavo
L’AR2412 utilizza il protocollo dSnake a 48 kHz, che è un protocollo ethernet veloce di livello 2 progettato per connessioni punto-punto. Ciò significa che può essere collegato alle porte dedicate dSnake incluse nei sistemi GLD e Qu o utilizzato con la porta intelligente SLink che può commutare in modalità dSnake.
Consulta la documentazione più recente per il tuo mixer disponibile su www.allen-heath.com per maggiori informazioni su come collegare, instradare e controllare l’AR2412 con il tuo sistema.
Si consiglia di utilizzare cavi Cat5e (o superiore) STP (Shielded Twisted Pair), con una lunghezza massima del cavo di 100 m (330 ft) tra ogni unità. L’uso di accoppiatori passivi per unire i cavi ridurrà questa distanza.
Cavi di alta qualità per tour sono disponibili tramite il tuo rivenditore A&H. Consulta www.allen-heath.com/ahproducts/cat5/ per ulteriori dettagli.
Connessione, abbinamento automatico del firmware e comportamento dei LED
Quando alimentato, il LED ‘Power On’ vicino alla connessione di alimentazione principale si illuminerà.
Al collegamento a un mixer, l’AR2412 controllerà e abbinerà automaticamente il suo firmware al modello di mixer e alla versione del firmware del mixer.
Se è necessario un aggiornamento del firmware, questo avverrà automaticamente. Potrebbe richiedere fino a 2 minuti per completarsi. Durante l’aggiornamento, il LED ‘Lnk/Err’ della porta lampeggerà in rosso e una volta completato l’aggiornamento, l’AR2412 si riavvierà automaticamente.
Quando il firmware corretto è in esecuzione e l’unità è collegata a un mixer, il LED ‘Lnk/Err’ accanto alla porta dSnake lampeggerà in giallo per indicare attività di collegamento e il LED ‘Ready’ sul pannello frontale si illuminerà.
Layout del pannello frontale AR2412
- Prese di ingresso 24 ingressi mic/linea bilanciati XLR. I preamplificatori sono integrati nell’AR2412 e il loro Gain, Pad e alimentazione phantom 48V sono controllati a distanza dal mixer tramite il collegamento dSNAKE. Consulta la documentazione del mixer per informazioni su come instradare queste prese ai canali di ingresso o ad altre destinazioni nel sistema.
- Prese di uscita 12 uscite bilanciate XLR che operano a livello linea nominale +4dBu. Consulta la documentazione del mixer per informazioni su come instradare i segnali di uscita a queste prese.
- Porta dSNAKE presa EtherCon/RJ45 per collegarsi direttamente al mixer. Trasporta ingressi, uscite e invii ME/monitor da e verso l’AR2412, oltre al controllo dei preamplificatori e ai messaggi di stato del sistema.
- Porta MONITOR presa EtherCon/RJ45 per collegare un sistema ME/monitor.
- Porta EXPANDER presa EtherCon/RJ45 per collegare un AB168, un AR84 o un sistema ME/monitor.
🛈 Si raccomandano connettori EtherCon bloccanti per prevenire danni ai cavi o alle porte e per evitare disconnessioni accidentali.
