L’AR84 è un’unità audio remota da 19” montabile su rack per tutti i sistemi di missaggio digitale Allen & Heath compatibili con il protocollo dSnake. Fornisce 8 preamplificatori microfono/linea controllati da remoto e 4 uscite linea XLR.

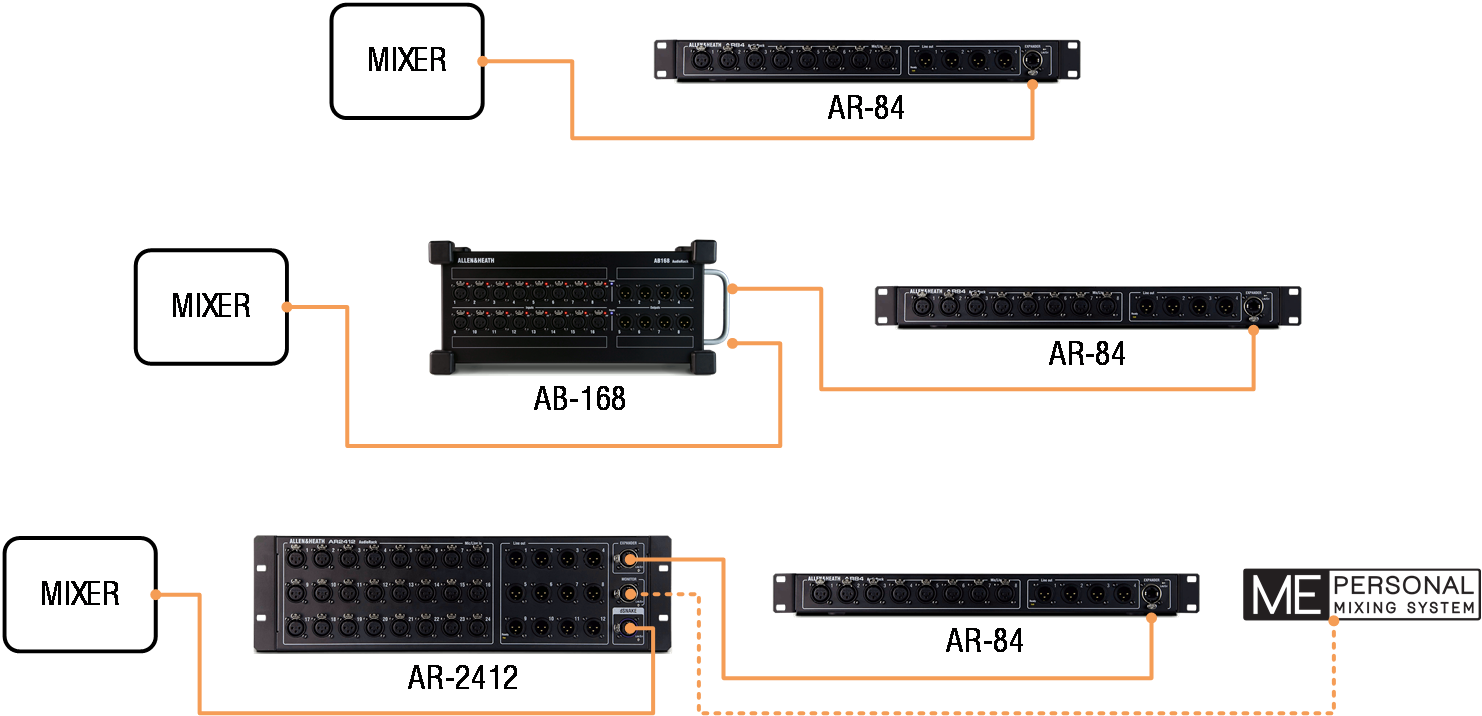

Utilizzando un singolo cavo di rete, l’AR84 può essere collegato direttamente al mixer o in cascata da un AR2412 o un AB168.

ⓘ È possibile collegare un massimo di due unità remote dSnake a ciascuna porta dSnake del mixer.

L’AR84 viene utilizzato per aumentare il numero di prese I/O in un sistema e posizionare sia le prese che la conversione AD/DA vicino alla sorgente o al palco. Non aumenterà il numero di canali di elaborazione disponibili nel sistema e deve essere collegato a un mixer dove l’audio può essere elaborato e instradato.

Compatibilità e cavo

L’AR84 utilizza il protocollo dSnake a 48 kHz, che è un protocollo Ethernet veloce di livello 2 progettato per connessioni punto-punto. Ciò significa che può essere collegato alle porte dedicate dSnake incluse nei sistemi GLD e Qu oppure utilizzato con la porta intelligente SLink che può commutare in modalità dSnake.

Per maggiori informazioni sul collegamento, patching e controllo dell’AR84 con il tuo sistema, consulta la documentazione più recente del tuo mixer disponibile su www.allen-heath.com.

Si consiglia di utilizzare cavi Cat5e (o superiori) STP (Shielded Twisted Pair), con una lunghezza massima del cavo di 100 m (330 ft) tra ogni unità. L’uso di giunti passivi per unire i cavi ridurrà questa distanza.

Cavi di alta qualità per il touring sono disponibili tramite il tuo rivenditore A&H. Consulta www.allen-heath.com/ahproducts/cat5/ per ulteriori dettagli.

Connessione, abbinamento automatico del firmware e comportamento dei LED

Al collegamento a un mixer, l’AR84 controllerà automaticamente e abbinerà il proprio firmware al modello e alla versione firmware del mixer.

Se è necessario un aggiornamento del firmware, questo avverrà automaticamente. Potrebbe richiedere fino a 2 minuti per completarsi. Durante l’aggiornamento, il LED ‘Lnk/Err’ della porta lampeggerà in rosso e, una volta completato l’aggiornamento, l’AR84 si riavvierà automaticamente.

Quando il firmware corretto è in esecuzione e l’unità è collegata a un mixer, il LED ‘Lnk/Err’ accanto alla porta dSnake lampeggerà giallo in modo costante e il LED ‘Ready’ si illuminerà.

Layout del pannello frontale AR84

1. Prese di ingresso 8 ingressi microfono/linea bilanciati XLR. I preamplificatori sono integrati nell’AR84 e il loro guadagno, attenuazione (Pad) e alimentazione phantom 48V sono controllati da remoto dal mixer tramite il collegamento dSNAKE. Consulta la documentazione del mixer per informazioni sul patching di queste prese ai canali di ingresso o ad altre destinazioni nel sistema.
2. Prese di uscita 4 uscite bilanciate XLR operanti a livello nominale di linea +4 dBu. Consulta la documentazione del mixer per informazioni sul patching dei segnali di uscita a queste prese.

3. Porta dSNAKE presa EtherCon/RJ45 per collegamento diretto al mixer. Questa porta trasmette tutto l’audio di ingresso e uscita da e verso l’AR84 insieme al controllo dei preamplificatori e ai messaggi di stato del sistema.

   ⓘ Si raccomandano connettori di bloccaggio EtherCon per evitare danni ai cavi o alle porte e prevenire scollegamenti accidentali.
