Il DX012 è un espansore di uscite montabile su rack da 19” per sistemi di missaggio digitale Allen & Heath. Fornisce 12 uscite XLR, configurabili come 12 uscite analogiche, 8 analogiche + 4 AES stereo, o 4 analogiche + 8 AES stereo. Si collega al mixer tramite un singolo cavo Cat5e.

È possibile collegare un secondo DX012, DX168 o DX164-W in modalità Cascata. In alternativa, può essere effettuata una connessione ridondante a hardware compatibile.

Pannello frontale

1. Prese di uscita 1-4 Uscite analogiche bilanciate XLR che operano a livello nominale +4dBu.
2. Prese di uscita 5-8 Uscite analogiche bilanciate XLR che operano a livello nominale +4dBu, configurabili come uscite stereo AES 1-8. Utilizzare l’interruttore incassato per scegliere tra funzionamento analogico o digitale AES.
3. Prese di uscita 9-12 Uscite analogiche bilanciate XLR che operano a livello nominale +4dBu, configurabili come uscite stereo AES 9-16. Utilizzare l’interruttore incassato per scegliere tra funzionamento analogico o digitale AES.
4. Frequenza di campionamento Selezione globale della frequenza di campionamento delle uscite AES - 44,1kHz, 48kHz, 88,2kHz o 96kHz.
5. DX A Porta EtherCon per il collegamento al sistema di missaggio.

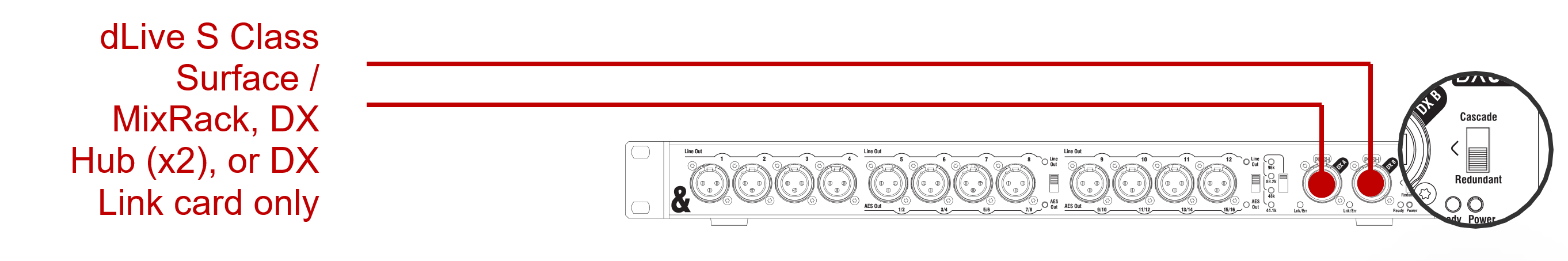

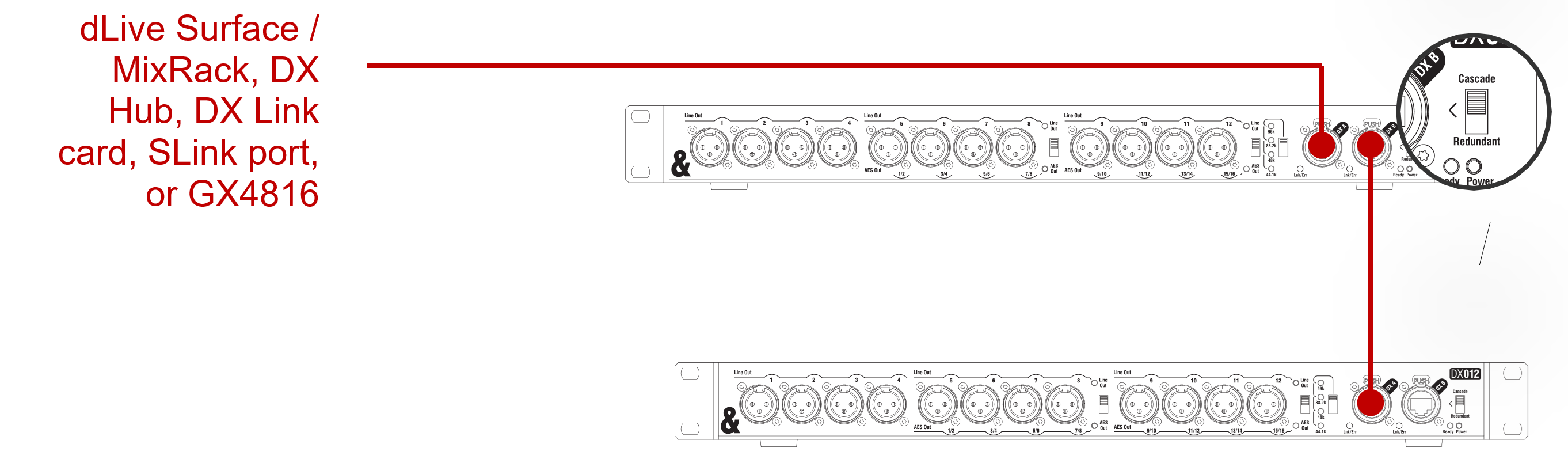

6. DX B Porta EtherCon per concatenamento a margherita di una seconda unità o ridondanza del cavo. Impostare su Ridondante per connessione a 2 cavi a hardware compatibile, ad esempio dLive S Class o scheda DX Link. Impostare su Cascata per collegamento a una seconda unità DX012, DX168 o DX164-W.

Pannello posteriore

1. Ventilazioni Assicurarsi di avere una buona ventilazione ai lati e sul retro dell’unità. Evitare ostruzioni delle ventilazioni durante il funzionamento. Evitare l’ingresso di sporco o liquidi.
2. Ingresso alimentazione principale Interruttore, connettore IEC e fusibile per l’alimentatore interno universale. Accetta tensioni da 100 a 240V AC 50/60Hz. Fissare il cavo alla clip di plastica P-clip usando un cacciavite T20.

Staffa per rack

Le staffe per rack possono essere invertite in modo che l’unità sia montata con i connettori XLR rivolti verso il retro del rack. Usando un cacciavite Torx T8, rimuovere le 3 viti M3 che fissano le staffe su ciascun lato, riposizionare le staffe come mostrato sotto, e fissarle nuovamente con le stesse viti.

ⓘ Usare solo le viti M3x5mm a testa svasata fornite con l’unità.

Connessione

ⓘ Il DX012 richiede firmware dLive versione V1.8 o superiore / firmware SQ versione V1.4 o superiore.

Cavi

Usare cavi STP Cat5e o superiori con una lunghezza massima di 100m per connessione.

Allen & Heath può fornire diversi cavi Cat5e e Cat6 adatti per l’uso con ACE, dSNAKE, ME, DX, GX e connessioni gigACE:

Contattare il proprio rivenditore A&H locale per maggiori informazioni.
