Il DT164-W è un espansore Dante I/O per installazione fissa per i sistemi di missaggio digitale Allen & Heath. Fornisce 16 preamplificatori microfonici/linea controllati da remoto e 4 uscite linea XLR. Si collega alla rete Dante tramite un singolo cavo Cat5, o due cavi per la ridondanza.

Il DT164-W può essere utilizzato come unità autonoma, montato in una tasca a pavimento, montato a parete o incassato a filo muro. Sono disponibili diverse opzioni di alimentazione per adattarsi all’applicazione.

⚠ Questo prodotto deve essere installato da un installatore professionista o da un elettricista qualificato.

Contenuto

Verificate di aver ricevuto quanto segue con la vostra unità DT164-W:

• Modulo guaina opzionale (numero di parte 004-1097) per l’installazione permanente del cablaggio AC di rete.
• Cornice di montaggio (AA11504) per montaggio a parete o incasso a muro.
• 6 viti M4 6mm T20 (AB2921) per fissare il DT164-W alla cornice di montaggio.

Software e firmware

Visitate il sito web Audinate per maggiori informazioni su Dante e scaricate Dante Controller per instradare l’audio e configurare i dispositivi su una rete Dante: https://www.audinate.com/

ⓘ Il controllo del Preamp del DT164-W da un mixer SQ richiede firmware SQ versione V1.4 o superiore e firmware scheda Dante SQ versione V1.0.5 o superiore.

ⓘ Il controllo del Preamp del DT164-W da un mixer dLive richiede firmware dLive versione V1.8 o superiore e una scheda dLive M-DL-Dante 64x64 o 128x128. L’uso della scheda iLive/GLD M-Dante non è supportato.

ⓘ Controllate www.allen-heath.com per il firmware più recente del DT164-W e le istruzioni su come aggiornarlo.

Connessione

Modalità ridondante

Modalità commutata (esempio a catena)

Modalità commutata (esempio split digitale)

Impostazione clock e instradamento segnali

Utilizzate la scheda Routing di Dante Controller per instradare i segnali tra dispositivi Dante. Quando una presa DT164-W valida è instradata a una scheda Dante dLive / SQ e collegata a un canale di ingresso, il dLive / SQ presenterà i controlli di guadagno preamplificatore, +48V e Pad per la presa.

Utilizzate la scheda Clock Status di Dante Controller per selezionare il leader della rete Dante. Il DT164-W dovrebbe sempre essere un follower del clock sulla rete Dante, con il mixer tipicamente impostato su “Preferred Leader” e “Enable Sync To External”.

Pannello superiore e opzioni di alimentazione

1. Dante Secondary Può essere impostata in modalità Ridondante o in modalità Commutata per la connessione a più dispositivi, ad esempio due console di missaggio. Impostate la modalità della porta in Dante Controller.
2. Dante Primary Porta EtherCon per la connessione alla rete Dante. Il cavo trasporta i segnali audio e i dati di controllo preamplificatore.
3. Reset impostazioni di rete Tenete premuto l’interruttore incassato per 10 secondi per resettare le impostazioni di rete del DT164-W. Questo cancellerà qualsiasi indirizzo IP statico e riporterà alle impostazioni di fabbrica (DHCP / zero-conf).
4. Ingresso DC 12V Può essere utilizzato al posto della rete AC per alimentare l’unità dove è disponibile una distribuzione DC adeguata in un edificio. Può anche essere usato come alimentazione di riserva in caso di interruzione della rete.
5. Ingresso alimentazione di rete L’alimentatore universale integrato accetta tensioni da 100 a 240V AC 50/60Hz. Un modulo con ingresso IEC è montato di default. È fornito un modulo opzionale per installazione permanente, con fori di apertura per accettare una guaina per cavi.

⚠ La sostituzione del modulo ingresso AC IEC e il cablaggio di rete per installazione permanente devono essere effettuati da un elettricista qualificato. Vedere le istruzioni più avanti in questa guida.


Pannello frontale

1. Prese di ingresso Ingressi microfono/linea bilanciati XLR con indicatore +48V Phantom Power. I preamplificatori sono integrati nel DT164-W e il loro Guadagno, Pad e +48V sono controllati dalla rete.

   L’indicatore +48V rileva la tensione sulla presa sia se fornita dal DT164-W sia se ricevuta da una fonte esterna.

2. Prese di uscita Uscite bilanciate XLR operanti a livello nominale +4dBu.
3. Ventilazioni Assicurate una buona ventilazione nella parte frontale dell’unità. Evitate di ostruire le ventilazioni durante il funzionamento. Evitate l’ingresso di sporco o liquidi.

Installazione – montaggio

 ⚠ AVVISO
Per prevenire lesioni, questo apparecchio deve essere fissato saldamente a pavimento/parete in conformità alle istruzioni di installazione.

Montaggio a parete Utilizzate la cornice di montaggio AA11504 nell’orientamento mostrato di seguito. Fissate la cornice alla parete usando fissaggi o viti appropriate per il tipo di parete, quindi allineate gli inserti filettati sui lati del DT164-W con la cornice e fissate l’unità con le 6 viti M4 6mm T20 fornite.

Montaggio a filo muro Utilizzate la cornice di montaggio AA11504 nell’orientamento mostrato di seguito. Allineate gli inserti filettati sui lati del DT164-W con la cornice e fissate l’unità con le 6 viti M4 6mm T20 fornite. Collegate l’alimentazione e il/i cavo/i Cat5, quindi fissate l’insieme alla parete usando fissaggi o viti appropriate per il tipo di parete.

Montaggio a pavimento Il DT164-W può essere montato in una scatola a pavimento / tasca palco / dip trap. Deve essere installato in conformità con le normative locali di installazione e cablaggio. Si consiglia di utilizzare il sistema tasca palco ACE Backstage 174SLBK per l’uso con il DT164-W.

Altre opzioni Il DT164-W si adatta a una scatola NEMA Type 1 / IP10 da 12x12” o equivalente. Potrebbe essere necessario un telaio di montaggio personalizzato.

Installazione permanente con il modulo guaina

⚠ La sostituzione del modulo ingresso AC IEC e il cablaggio di rete per installazione permanente devono essere effettuati da un elettricista qualificato e in conformità con le normative locali sul cablaggio.

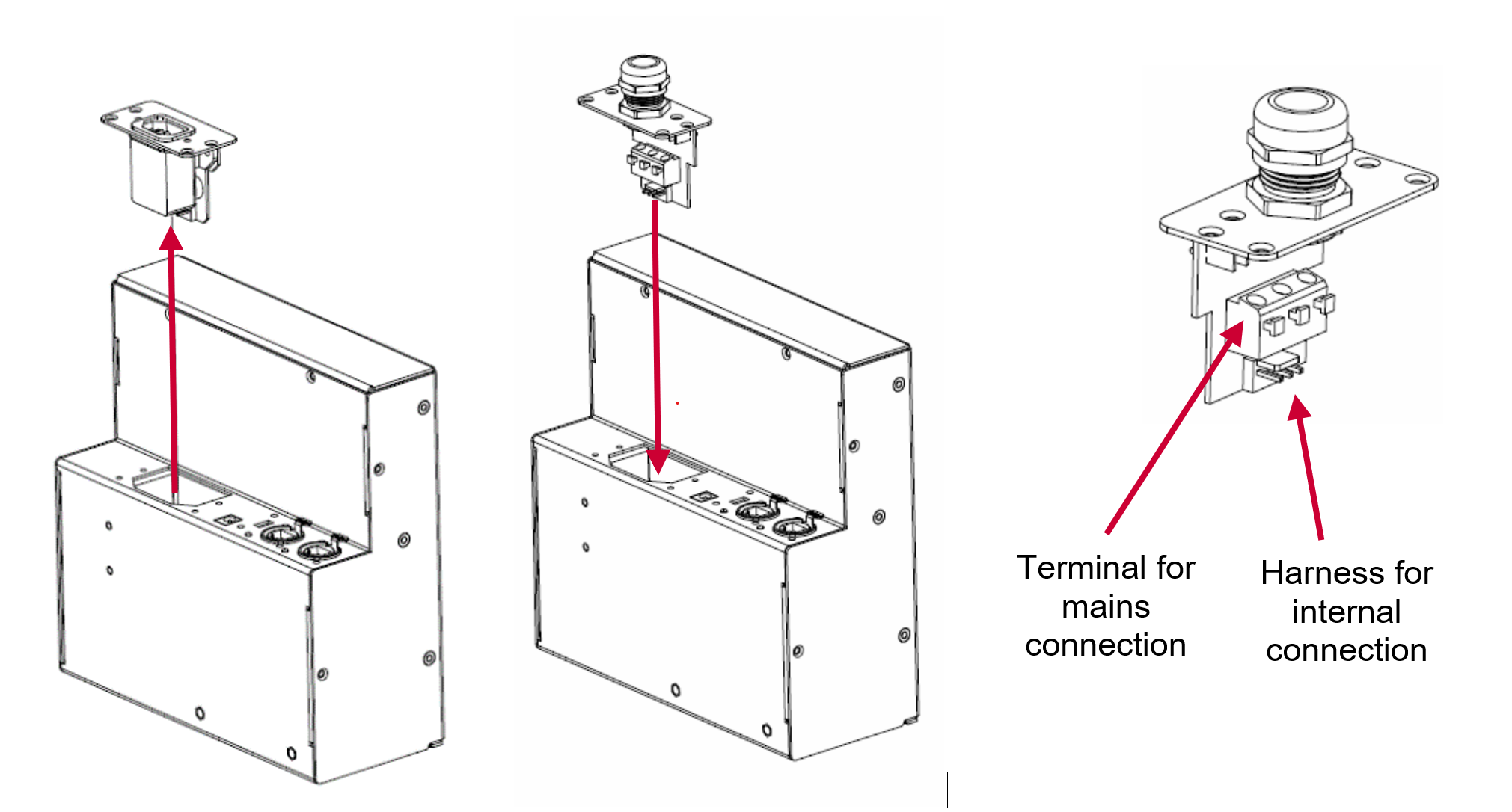

Per sostituire il modulo IEC:

• Rimuovere le 4 viti utilizzando un cacciavite Torx T8.
• Estrarre il modulo e scollegare il cablaggio nella parte inferiore dell’assemblaggio.
• Montare una guaina o un passacavi adatto alla dimensione del cavo sulla piastra del modulo guaina.
• Passare il cavo di rete attraverso la guaina. Dimensione minima del cavo 0,75mm² o 20 AWG.
• Collegare il cavo di rete al connettore a morsetto sul modulo guaina, prestando attenzione alla polarità e alla messa a terra come indicato sul modulo.
• Serrare saldamente la guaina attorno al cavo.
• Ricollegare il cablaggio interno nella parte inferiore del modulo guaina.
• Fissare il modulo all’unità con le 4 viti T8.

⚠ DISCONNESSIONE DELL’ALIMENTAZIONE
Il dispositivo di disconnessione dell’alimentazione è l’interruttore di circuito generale a tutti i poli dell’impianto o la presa con fusibile e interruttore che deve essere etichettata e deve essere accessibile per essere facilmente azionabile quando l’apparecchio è in uso.
