简介
Xone:24C 是一款紧凑型的 2+1 通道混合 DJ 调音台,融合了模拟音质与灵活的数字连接性。
基于全模拟 Xone:24 的基础,Xone:24C 增加了高质量的 USB-C 接口和带电 USB 集线器,便于与 DVS、流媒体和制作设备的轻松整合。
包装清单
Xone:24C 调音台
直流电源和 IEC 电缆
二维码卡
扫描二维码链接,获取该设备的最新资源。
安全与法规信息手册
包含重要的安全信息,使用前请务必阅读。
后部连接器
1. 主电源开关
打开(I)或关闭(O)调音台的直流电源供应。
确保在打开电源之前,直流插头已完全插入后面板插座。
ⓘ 通常做法是在打开或关闭调音台主电源之前,将连接的功放或有源音箱调低音量或关闭,以防止因开机瞬态对音箱系统造成潜在损坏。
2. 线路输入,通道 1 和 2
非平衡(RCA)。连接立体声线路电平的媒体播放器或其他音频源至线路输入。
也可以通过 RCA 适配器连接其他非平衡线路电平信号源。
ⓘ 请勿连接需要 RIAA 均衡的唱盘。避免使用低质量的线缆,如家庭设备常附带的线缆,因为这些线缆可能影响信号路径质量,并且使用中容易失效。
3. 唱盘输入,通道 1 和 2
非平衡(RCA)。连接带有磁性唱头、需要 RIAA 均衡的唱盘。
非 RIAA 唱盘请连接至线路输入。
注意:请勿将线路电平信号接入唱盘输入,否则会过载前置放大器,导致严重的高电平信号失真。
4. 主输出插入
非平衡(RCA)。将外部效果设备的输入连接到主输出插入的发送,其输出连接到主输出插入的返回。
使用面板上的主输出插入启用按钮,将音频发送到外部效果或动态处理设备。
另外,也可以使用主输出插入连接动态处理硬件,如信号限制器或图形均衡器,在主混音输出阶段之前进行在线信号处理。
ⓘ 主输出插入跳线连接在发送左 / 返回左和发送右 / 返回右之间,当主输出插入开关启用但未连接外部硬件时,保持主信号路径的连续性,防止主输出音频意外中断。
5. USB 输入 LN/PH 信号源选择开关,通道 1 和 2
设置通道 1 和 2 USB 输入(“上游” - 调音台到 USB 主机)为 LN(线路电平)或 PH(RIAA 电平)信号输入至 USB 主机。用于 STREAM 和 DVS 模式下的 DVS(CD / 黑胶时间码)控制*,或通过 USB 录制通道 1 和 2 的硬件输入。
ⓘ *详见下方USB 模式及声卡路由章节。
6. 麦克风输入,辅助通道
平衡组合接口(XLR 或 1/4” TRS 插孔)。使用优质低阻抗动圈麦克风。
XLR 接线:引脚1=接地,引脚2=热端(+),引脚3=冷端(-)。
TRS 插孔接线:尖端=热端(+),环=冷端(-),套筒=接地。
ⓘ 请勿使用高阻抗或需要幻象电源的电容麦克风。尽量避免使用非平衡麦克风。
7. 直流主电源输入
连接(随附)直流电源适配器为调音台供电。
请确认随调音台提供了与当地交流电源兼容的带成型插头的 IEC 电缆。
外部电源适配器支持 100-240V 范围内的主电压,无需更换保险丝或调整设置。
8. USB 主机端口
USB-C。12 通道(3 立体声输入/3 立体声输出),24 位/96kHz,内置高速 USB 声卡。兼容 macOS / iOS 类设备。支持 ASIO*。支持直接全双工 MIDI 连接。
ⓘ 详见下方USB 模式及声卡路由章节。
9. 双 USB 集线器端口
USB-C。Xone:24C 配备双 USB-C 集线器端口,取代了 X:Link,支持通过连接的电脑扩展 MIDI 控制和音频聚合,用于 DJ 或 DAW 软件。这些端口支持新款 Xone:K3 和旧款 K 系列控制器,以及第三方类兼容 USB-C 设备,支持星型拓扑,允许主机系统单独识别每个连接设备。
ⓘ 每个 USB-C 端口(主机和集线器)为 Xone:24C 提供最多 7.5W 总线供电。
主机端口能够向类兼容 USB 主机设备(如平板和智能手机)反向供电充电,且在连接和使用时有效。
每个集线器端口允许直接连接和供电给新款 Xone:K3 和旧款 K 系列控制器(Xone:K1 或 Xone:K2),以及第三方设备。也可用于为类兼容的 USB 总线供电设备充电。
10. 主输出
平衡(XLR)。主立体声左右混音输出,用于连接俱乐部音响系统或平衡有源音箱。接线方式:引脚1=接地,引脚2=热端(+),引脚3=冷端(-)。
11. 监听输出
非平衡(RCA)。线路电平立体声输出,带独立音量控制,用于 DJ 本地监听。
12. 录音输出
非平衡(RCA)。
主混音前电平,左右混音输出,用于连接外部录音设备。
13. 线路输入,辅助通道
非平衡(RCA)。连接辅助立体声线路电平音频源至 AUX 输入。
14. 机箱接地端子
提供坚固的接地螺丝端子,用于连接唱盘地线,防止地线嗡嗡声。
ⓘ 避免使用无专用接地线的“自接地”唱盘。

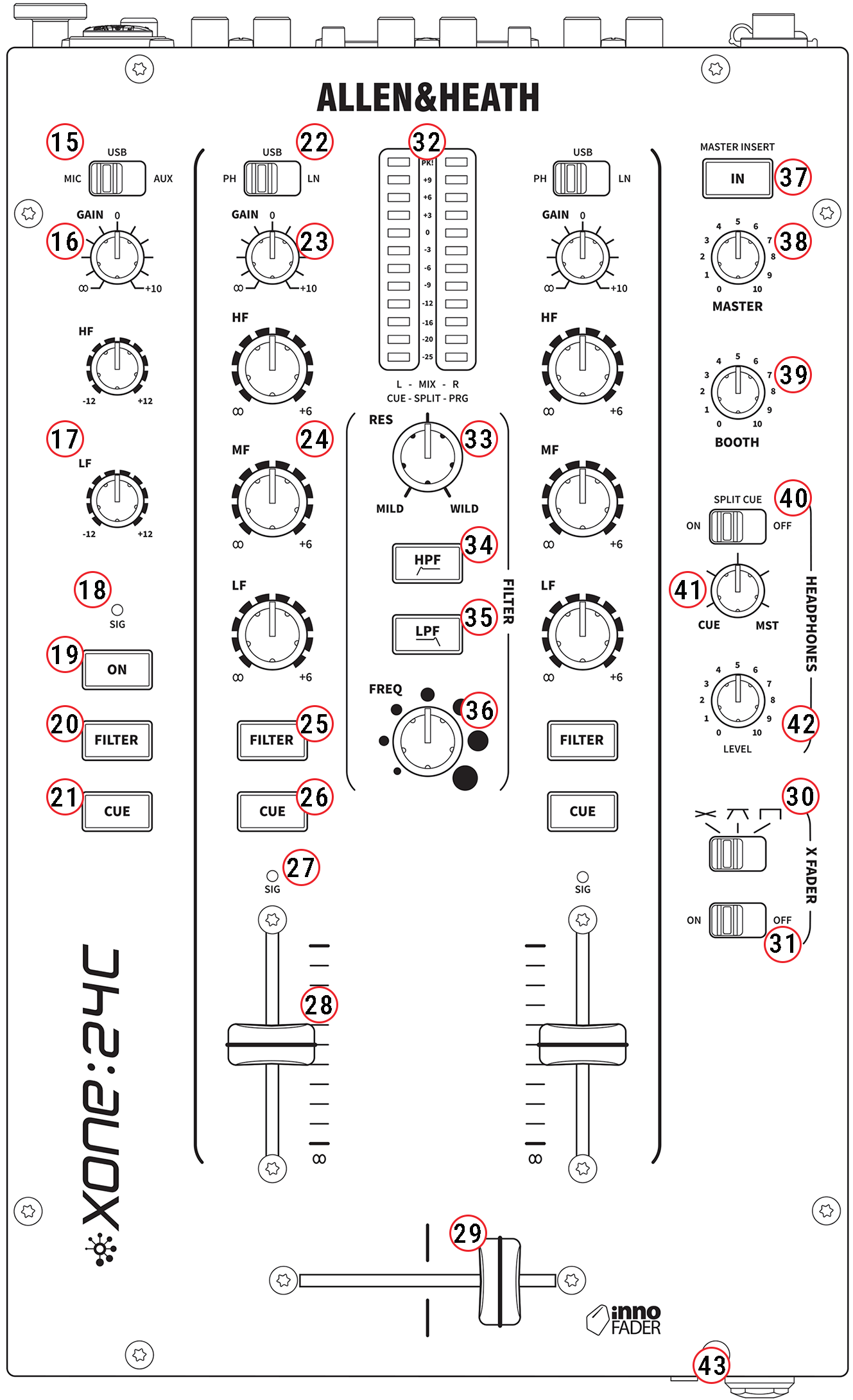

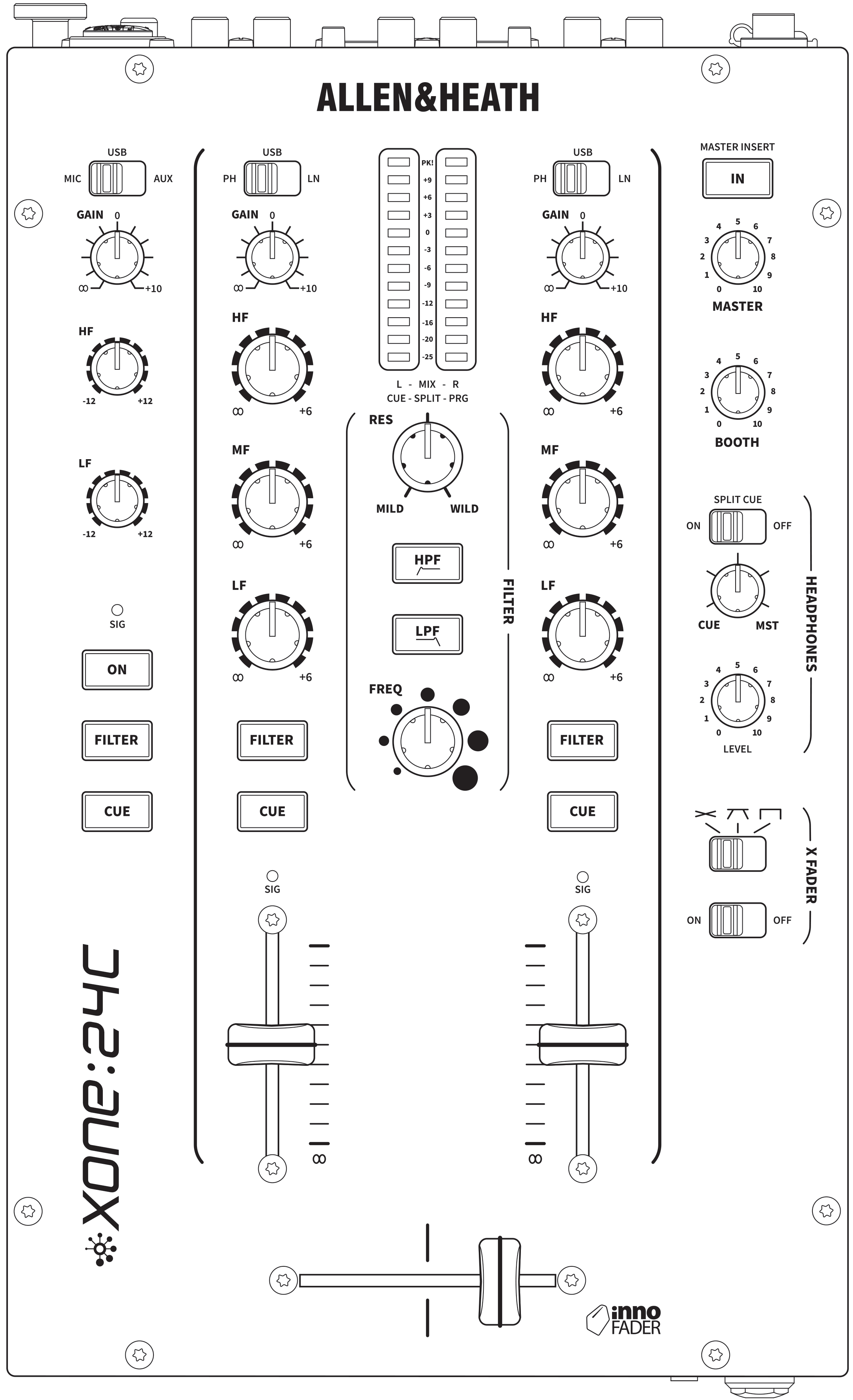

顶板
麦克风 / USB / AUX 输入,通道 A
15. 麦克风 / USB / AUX 输入选择开关
切换辅助通道输入源于麦克风、USB 或 AUX RCA 线路电平音频源之间。
16. 通道增益控制
调整通道输入灵敏度,以补偿不同音频信号源的电平。范围:-∞/+10dB。
17. 通道均衡器
MIC/USB/AUX 通道 A 配备 2 段搁架式均衡器,提供每段信号电平的 ±12dB 调节。频率设定如下:
高频 搁架:4.4kHz - 3dB 点(高频,高音)
低频:160Hz - 3dB 点(低频,低音)
18. 输入信号电平指示灯
三色 LED 显示源输入电平。绿色表示信号存在。蓝色表示信号电平在 0dB 到 +9 之间。如果 LED 持续红灯,需将通道增益调低。
19. 通道开关
控制通道音频是否路由到主 LR 混音和录音输出。适用于无开关麦克风,便于快速切换人声进出混音。
ⓘ 此开关不影响通道 A 发送至监听(CUE)的信号。
20. 通道滤波器分配开关
按下此键,将通道音频(增益后/均衡后/推子后)路由至滤波器阶段。激活时开关呈蓝色亮起。
ⓘ 滤波器分配开关也用于配置 USB 模式。
详见下方的开机设置及 USB 模式章节。
21. 通道监听(CUE)开关
按下后,可在耳机监听输出中听到该通道的主混音前音频,并在主混音仪表上显示其电平。激活时开关为红色。默认为非锁定模式,按下后保持开启,直到再次按下或选择其他监听通道。
ⓘ 监听分配开关也用于配置锁定和非锁定监听模式。
详见开机设置、开机后设置及监听模式章节。
ⓘ 监听按钮还会向 USB 主机端口发送 MIDI 音符命令。
详见下方的 MIDI 控制章节。
PH / USB / LN 输入,通道 1 和 2
22. PH / USB / LN 输入选择开关
切换通道 1 和 2 的输入源于 RCA 唱盘、USB 或 RCA 线路电平音频源。
23. 通道增益控制
调整通道输入灵敏度,以补偿不同音频信号源的电平。范围:-∞/+10dB。
24. 通道均衡器
每个通道配备强大的 3 段隔离均衡器,旋至最顺时针时提供 +6dB 增益,最逆时针时实现“完全静音”全衰减。中心/截止频率如下:
高频 3.5kHz(高频,高音)
中频 1.1kHz
低频 500Hz(低频,低音)
25. 通道滤波器分配开关
按下此键,将通道音频(增益后/均衡后/推子后)路由至滤波器阶段。激活时开关呈蓝色亮起。
ⓘ 滤波器分配开关也用于配置 USB 模式。
详见开机设置及 USB 模式章节。
26. 通道监听(CUE)开关
按下后,可在耳机监听输出中听到该通道的主混音前音频,并在主混音仪表上显示其电平。激活时开关为红色。默认为非锁定模式,按下后保持开启,直到再次按下或选择其他监听通道。
ⓘ 监听分配开关也用于配置锁定和非锁定监听模式。
详见开机设置、开机后设置及监听模式章节。
ⓘ 监听按钮还会向 USB 主机端口发送 MIDI 音符命令。
详见下方的 MIDI 控制章节。
27. 通道信号指示灯
三色 LED 指示通道信号电平。
通道音频在增益后/均衡后、推子前进行测量,显示调整均衡对输入电平的影响,随后音频路由至左右混音。
应将通道增益调节至 LED 显示绿色,监听时仪表平均约为 0,峰值约为 +6 至 +9,LED 显示为蓝色。若 LED 持续红灯,请调低增益。
28. 通道推子
高品质、顺滑行程的 45mm 双轨 VCA 推子,调节通道信号电平,路由至主混音,从完全关闭到完全开启(单位增益)。
ⓘ 通道推子也会向 USB 主机端口发送 MIDI 控制变更(CC)。
详见下方的 MIDI 控制章节。
切换推子
29. 切换推子
切换推子 是一款迷你 innoFADER® VCA(电压控制放大器)控制器,也影响通过 Xone:VCF 路由的信号电平。
在切换推子左侧的通道 1 和右侧的通道 2 之间渐变音频,通常用于平滑切入新曲目、创意叠加声音,或进行刮盘和切割混音。
ⓘ 通道 1 推子固定分配至切换推子左侧(X)。通道 2 推子固定分配至切换推子右侧(Y)。
ⓘ 切换推子还会向 USB 主机端口发送 MIDI 控制变更(CC)。
详见下方的 MIDI 控制章节。
30. 切换推子曲线开关
选择切换推子的响应曲线,支持恒功率、过渡或快速切割,适合不同的刮盘或切割混音风格。
31. 切换推子开关
开启或关闭切换推子。
关闭时,通道 1 和通道 2 均绕过切换推子。
主仪表和滤波器
32. 混音 / 监听仪表
主仪表显示所选监听信号。默认显示主混音电平,当任一通道监听开关激活时,显示该通道输入电平。
若启用分割监听模式,左侧(L)混音仪表显示监听信号电平,右侧(R)混音仪表显示混音总线电平。监听混音电平为主输出前,避免主音量控制位置引起不匹配。

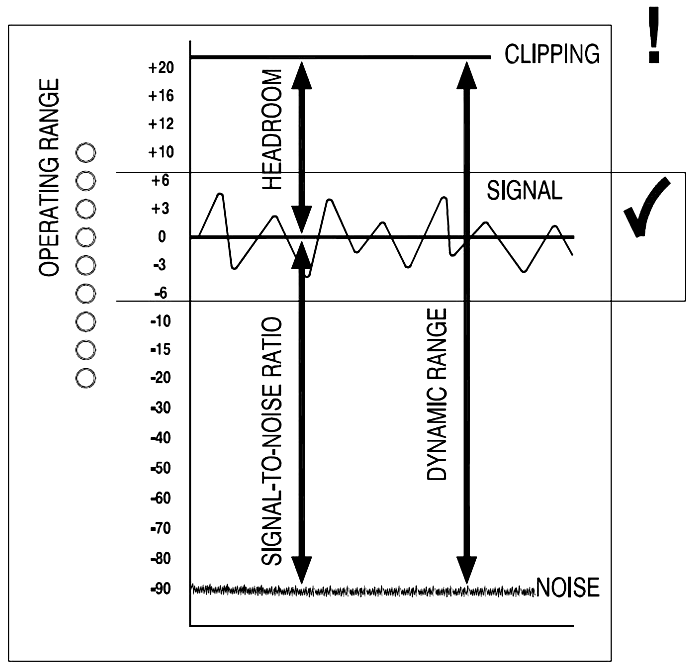

ⓘ 调音台应在主混音仪表平均约为 0,最高峰值介于 +6 和 +9 之间运行。
若 峰值 指示灯持续亮起,请确保增益或均衡设置未导致通道信号指示灯夹断,必要时调低通道增益、均衡或推子,防止左右混音仪表夹断。
详见 操作电平 章节。
33. 共振控制
共振控制通过将部分滤波器输出反馈至输入,产生经典的 Xone:VCF 滤波器音色。范围从轻微(MILD)产生细微效果,到强烈(WILD)产生接近振荡的显著相位效果。
34. HPF 开关
开启高通滤波器(削减低频)斜率。
详见 滤波器参考 章节。
35. LPF 开关
开启低通滤波器(削减高频)斜率。
详见 滤波器参考 章节。
36. 频率控制
频率扫描控制设定电压控制滤波器的 -3dB 截止频率。范围从非常低频(20kHz)。
详见下方 滤波器参考 章节。
ⓘ HPF 和 LPF 按钮及频率控制也会向 USB-C 主机端口发送 MIDI 命令。
详见 MIDI 控制章节。
主输出和耳机部分
37. 主输出插入开关
切换外接效果器或其他硬件(如限制器、压缩器或图形均衡器)连接至后面板主输出插入插座,是否插入主混音输出。
ⓘ 默认情况下,主输出插入跳线连接发送和返回插座。如果未连接任何效果器或处理硬件,必须保持跳线连接,以防止误触主输出插入开关时主混音音频中断。
38. 主输出音量控制
旋钮调节主输出 1 和主输出 2 后面板输出的音量,连接至现场音响系统。
此控制不影响监听输出音量或仪表显示。
39. 监听音量控制
调节立体声监听 RCA 输出的音量,不影响耳机音量。
监听输出可用于 DJ 监听,或作为额外区域输出或录音输出。
40. 分割监听开关
选择监听总线的工作方式。
通常按下通道监听开关时,左右声道均被监听信号覆盖。开启分割监听后,仅左声道被监听信号覆盖,右声道保持节目音频。
左侧混音仪表显示监听信号电平,右侧显示节目(左右混音电平)信号。此功能在使用耳机进行节拍混音时非常有用。
41. 监听/主输出混合控制
允许将主混音输出(主输出)与监听信号混合。旋钮完全逆时针时,耳机中仅听到激活的监听通道。逐渐顺时针旋转则将主混音音频混入耳机,伴随激活的监听信号。
ⓘ 开启分割监听时自动覆盖此控制。
42. 耳机音量控制
调节立体声耳机音频音量。
ⓘ 不影响本地监听音量。
43. 耳机输出
立体声 1/4” TRS 插孔和 3.5mm 小插孔位于调音台前面板。
请使用为 DJ 监听设计的高品质立体声耳机。
建议使用密闭式耳机,在监听音源时提供最大声学隔离。
详见 操作电平 章节。
驱动程序安装(仅限 PC)
ⓘ Apple® 操作系统
Xone:24C 配备 Apple CoreAudio 和 CoreMIDI 类兼容接口,支持 macOS®、iPadOS™ 和 iOS 平台,无需安装硬件设备驱动。
Microsoft Windows® PC
为了让 PC 完全访问 Xone:24C 的所有 USB 主机声卡通道,需安装专用的 ASIO® 兼容设备驱动,可从 Allen & Heath 官网下载。
请确保以管理员权限登录 PC。
驱动程序包下载后,解压安装程序至电脑桌面。
双击 Xone:24C 驱动安装程序 文件开始安装。
安装程序会引导您完成安装步骤。
请按照屏幕提示操作。
在用户账户控制提示中点击 是 以确认并继续安装。
点击 下一步 运行安装程序。
点击 安装 选项卡,将驱动程序预安装到默认系统文件夹。
将显示一系列消息…
此过程可能需要一些时间。
请等待 Xone:24C v75.72.0 软件安装完成…
如提示安装 Allen&Heath 声音、视频和游戏控制器 软件,请点击 安装。
如提示安装 Allen&Heath Xone:24C 音频设备 软件,请点击 安装。
通过 USB 主机端口将 Xone:24C 调音台连接至 PC 并打开电源 开*。
预安装完成后点击 下一步 继续。
点击 完成 完成设备驱动安装。
注意:* 可在未连接调音台至电脑的情况下运行驱动预安装程序。此时会提示“...断开并重新连接设备以完成驱动安装。”
若无法连接调音台,点击提示框中的 是 关闭应用程序。完成安装时,通过 USB 主机端口将 Xone:24C 连接至 PC 并打开电源 开。等待几秒钟,电脑识别调音台后再打开软件应用。
设备检测(Mac 和 PC)
首次将 Xone:24C 连接至 Mac 或 PC 电脑,在打开数字 DJ 或 DAW 软件前,检查系统是否正确识别设备,步骤如下:
Apple macOS
- 通过 USB 主机端口将 Xone:24C 连接至 Mac。
- 在 Mac 上,打开:访达 / 应用程序 / 实用工具 / 音频 MIDI 设置
- 从 窗口 菜单选择:显示音频设备
在输入和输出部分,应显示 6 个通道。
“格式”菜单显示当前选定的采样率和位深。
采样率可选范围为 44.1 到 96kHz。
位深可选 16 位或 24 位。
可根据应用需求和主机系统 CPU 性能调整设备设置。
接着选择 显示 MIDI 工作室,确认 Xone:24C 图标显示并高亮。
Microsoft Windows PC
- 通过 USB 主机端口将 Xone:24C 连接至 PC。
在 PC 上打开 Xone:24C 控制面板。
状态视图显示:Xone:24C 和当前采样率
格式视图中的输入和输出部分显示 12 通道及当前位深。
采样率可选范围为 44.1 到 96kHz。
位深可选 16 位或 24 位。
可根据应用需求和主机系统 CPU 性能调整设备设置。
- 接着打开:开始 / 设置 / 设备 / 设备管理器
- 展开 音频输入和输出 树状结构,显示:
线路(Xone:24C)和扬声器(Xone:24C) 展开 声音、视频和游戏控制器 和 Xone:24C 音频设备,显示;
Xone:24C
USB 和监听模式
USB 模式
Xone:24C 支持三种全双工 USB 音频路由模式,通过 USB-C 主机端口访问。
所有 USB 模式均提供三个立体声输入源——通道 1、通道 2 和辅助通道 A,允许 DJ 通过在每个通道选择 USB 输入,直接将数字音频从 DJ 软件混入调音台。
模式 1:流媒体(STREAM)模式
设计用于简单使用基础 DJ 或录音软件,这些软件不支持多通道音频。允许 DJ 在主机电脑上流媒体或录制主混音。
ⓘ USB 模式 1 是调音台默认的声卡配置。
模式 1 和 2:流媒体 / DVS 专业模式
两种模式均支持通过通道 1 和 2 的 RCA 连接的唱盘或线路电平媒体播放器进行 DVS(数字黑胶系统)控制。支持通过 HOST 端口连接的设备上兼容的 DJ 软件的时间码控制。
模式 3:DAW 模式
DAW 模式 引入逐通道录音工作流程,适合实时模拟分轨混音录制。允许 DJ 将各个通道导出至 DAW 环境进行后期编辑,适合重新编辑、采样、混音和分享高质量混音。
ⓘ 详见下方 USB 模式及声卡路由 章节。
ⓘ USB 模式路由配置只能在开机时通过下述开机设置流程进行设置。
监听模式
监听按钮功能提供两种配置选项:
- 监听模式 1:非锁定——默认设置,一个监听按钮开启后保持激活,直到再次按下或选择其他监听通道。
- 监听模式 2:锁定——允许多个监听按钮同时激活,按下已激活的按钮可取消激活。
ⓘ 监听模式通过开机设置流程中红色通道 1 和通道 2 监听按钮配置,也可在开机后通过下述开机后设置方法“即刻”调整。
开机设置
ⓘ 更改 USB 模式路由配置前,调音台必须处于关机状态。
进入开机设置步骤:
- 按住顶板上的通道 1 和通道 2 监听按钮。
- 通过后面板待机开关打开调音台电源,继续按住通道 1 和通道 2 监听按钮约 3 秒。
- 松开两个监听按钮。
辅助通道监听按钮快速红灯闪烁,表示进入设置状态。
USB 模式设置
闪烁的蓝色滤波器按钮显示当前 USB 模式。
- 按下滤波器按钮选择所需 USB 模式,切换声卡 USB 输入路由配置:
- 辅助滤波器 = 流媒体模式
- 通道 1 滤波器 = DVS 专业模式
- 通道 2 滤波器 = DAW 模式
ⓘ 详见下方 USB 模式及声卡路由 章节。
监听模式设置
闪烁的红色通道 1 或通道 2 监听按钮显示当前监听模式。
按下监听按钮选择所需监听模式:
通道 1 监听 = 非锁定监听
通道 2 监听 = 锁定监听- 按下辅助通道监听按钮保存更改并退出开机设置。
开机后设置
- 按住通道 1 和通道 2 监听按钮 5 秒。
辅助通道监听按钮快速红灯闪烁,表示进入设置状态。
[图片 23:顶板监听开关]
按监听按钮切换监听模式。闪烁的红色通道 1 或通道 2 监听按钮显示当前监听模式:
通道 1 监听 = 非锁定监听
通道 2 监听 = 锁定监听- 按辅助通道监听按钮保存更改并退出设置。
ⓘ 进入开机后设置时,耳机输出将被静音。退出后恢复。
ⓘ 若进入设置时已有监听按钮激活,退出时保持该状态,监听模式更改将在下一次监听按钮按下时生效。
ⓘ 最后选择的 USB 和监听模式在关机时保存在调音台中,开机时自动调用,直到下次更改。
USB 模式及声卡路由
声卡输出
所有 USB 模式均提供三个立体声音频输出,通过调音台 USB-C 主机端口连接的设备输出。
这些声卡输出通过设置通道输入选择开关为 USB,路由至调音台的通道 1、通道 2 和辅助通道 A 输入。
- 通道 1 USB 左 和 通道 1 USB 右 → 路由至 通道 1
- 通道 2 USB 左 和 通道 2 USB 右 → 路由至 通道 2
- 辅助 USB 左 和 辅助 USB 右 → 路由至辅助 通道 A
此固定声卡输出路由配置适用于所有 USB 模式,方便将通道 1 和 2 分配给大多数支持外部混音的 DJ 软件中的前两个虚拟甲板。此映射通常与软件默认设置一致。
第三个立体声输出(辅助 USB 左/右)保留给辅助通道 A,常用于:
- 采样器甲板或音序器
- 第三个虚拟甲板
- VST 软件效果返回
- 来自独立应用的音频
- 来自 USB 主机设备的聚合设备输出
声卡输入
每种 USB 模式重新配置声卡输入通道的信号路由并更新命名,方便在主机系统音频设备设置中识别信号源,包括 DJ 软件或 DAWs。
USB 模式 1(流媒体)和 USB 模式 2(DVS 专业)将调音台通道 1 和通道 2 的 RCA 输入路由至声卡输入,允许来自唱盘、CDJ 或 PHASE 控制器等的控制信号通过 USB-C 主机端口发送至主机设备,实现兼容软件中的 DVS 时间码控制。
USB 模式
Xone:24C 支持三种 USB 模式,每种模式提供独特的信号路由配置,适用于音频流媒体、DVS 控制和 DAW 集成。所有模式均通过 USB-C 主机端口,设计兼容多种 DJ 软件和 DAWs。
USB 模式 1:流媒体(STREAM)
流媒体模式 是默认声卡配置。此模式将调音台主输出(清洁输出后)路由至第一对立体声 USB 输入通道,软件中通常标记为:
混音输出左 和 混音输出右
适用于不支持多通道音频的流媒体或录音应用。
流媒体模式还提供同时的 DVS 输入,方便数字 DJ 使用:
通道 1 RCA 输入(增益前/均衡前)→ 第二对立体声 USB 输入:
通道 1 DVS 唱盘/线路 左 和 通道 1 DVS 唱盘/线路 右
通道 2 RCA 输入(增益前/均衡前)→ 第三对立体声 USB 输入:
通道 2 DVS 唱盘/线路 左 和 通道 2 DVS 唱盘/线路 右
USB 模式 2:DVS 专业
DVS 专业模式 优化路由,实现与支持多通道 USB 音频的 DJ 软件的完整 DVS 集成。
通道 1 RCA 输入(增益前/均衡前)→ 第一对立体声 USB 输入:
通道 1 DVS 唱盘/线路 左 和 通道 1 DVS 唱盘/线路 右
通道 2 RCA 输入(增益前/均衡前)→ 第二对立体声 USB 输入:
通道 2 DVS 唱盘/线路 左 和 通道 2 DVS 唱盘/线路 右
这些命名符合大多数 DVS 软件的默认输入配置。
主输出(清洁输出后)→ 第三对立体声输入:
混音输出左 和 混音输出右
适用于在支持多通道 USB 音频的 DJ 软件或 DAW 中高质量录音,也兼容支持多通道音频输入的直播应用。
USB 模式 3:DAW
DAW 模式 支持逐通道、均衡后、推子前的录音,适合分轨采集和后期制作工作流程。适合录制干净的分轨音频,用于 DAW 环境中的重新编辑、采样或混音。
通道 1(均衡后、推子前)→ 第一对立体声 USB 输入:
通道 1 均衡后 左 和 通道 1 均衡后 右
通道 2(均衡后、推子前)→ 第二对立体声 USB 输入:
通道 2 均衡后 左 和 通道 2 均衡后 右
主输出(清洁输出后)→ 第三对立体声 USB 输入:
混音输出左 和 混音输出右
适用于在支持多通道 USB 音频的 DJ 软件或 DAW 中高质量录音,也兼容支持多通道音频输入的直播应用。
高级 USB 音频集成
技术熟练的用户还可以:
跨所有三个通道组合模拟和数字信号源。
利用调音台的主机到集线器 / 集线器到主机 USB 架构,通过 HUB 端口连接外部 USB-C MIDI 或音频硬件。
将外部设备的数字信号直接路由并聚合至主机系统。
通过在通道 1、通道 2 和辅助通道 A 选择 USB 输入,将聚合的音频返回调音台。
→ 此设备聚合功能支持所有 USB 模式。
XONE:24C USB 声卡路由
调音台通道 + 主混音左右 >> 至 >> 软件输入(通过 USB-C 主机端口) | |
USB 模式 1 | 流媒体 |
主机端口 | 主输出 左/右 至 USB 输入 1/2 通道 1 RCA(RIAA / 线路)至 USB 输入 3/4 通道 2 RCA(RIAA / 线路)至 USB 输入 5/6 |
主机名称 | 混音输出左 ¦ 混音输出右 |
USB 输入 1 | 混音左 :主输出左 ¦ 插入后 / 清洁输出后 / 主输出前电平 |
USB 输入 2 | 混音右 :主输出右 ¦ 插入后 / 清洁输出后 / 主输出前电平 |
主机名称 | 通道 1 DVS 唱盘/线路 左 ¦ 通道 1 DVS 唱盘/线路 右 |
USB 输入 3 | 通道 1 左 :唱盘或线路 RCA 输入 ¦ 增益前电平 |
USB 输入 4 | 通道 1 右 :唱盘或线路 RCA 输入 ¦ 增益前电平 |
主机名称 | 通道 2 DVS 唱盘/线路 左 ¦ 通道 2 DVS 唱盘/线路 右 |
USB 输入 5 | 通道 2 左 :唱盘或线路 RCA 输入 ¦ 增益前电平 |
USB 输入 6 | 通道 2 右 :唱盘或线路 RCA 输入 ¦ 增益前电平 |
USB 模式 2 | DVS 专业 |
主机端口 | 通道 1 RCA(RIAA / 线路)至 USB 输入 1/2 通道 2 RCA(RIAA / 线路)至 USB 输入 3/4 主输出 左/右 至 USB 输入 5/6 |
主机名称 | 通道 1 DVS 唱盘/线路 左 ¦ 通道 1 DVS 唱盘/线路 右 |
USB 输入 1 | 通道 1 左 :唱盘或线路 RCA 输入 ¦ 增益前电平 |
USB 输入 2 | 通道 1 右 :唱盘或线路 RCA 输入 ¦ 增益前电平 |
主机名称 | 通道 2 DVS 唱盘/线路 左 ¦ 通道 2 DVS 唱盘/线路 右 |
USB 输入 3 | 通道 2 左 :唱盘或线路 RCA 输入 ¦ 增益前电平 |
USB 输入 4 | 通道 2 右 :唱盘或线路 RCA 输入 ¦ 增益前电平 |
主机名称 | 混音输出左 ¦ 混音输出右 |
USB 输入 5 | 混音左 :主输出左 ¦ 插入后 / 清洁输出后 / 主输出前电平 |
USB 输入 6 | 混音右 :主输出右 ¦ 插入后 / 清洁输出后 / 主输出前电平 |
USB 模式 3 | DAW 模式 |
主机端口 | 通道 1 均衡后 / 推子前 至 USB 输入 1/2 通道 2 均衡后 / 推子前 至 USB 输入 3/4 主输出 左/右 至 USB 输入 5/6 |
主机名称 | 通道 1 均衡后 左 ¦ 通道 1 均衡后 右 |
USB 输入 1 | 通道 1 左 :均衡后 / 推子前电平 |
USB 输入 2 | 通道 1 右 :均衡后 / 推子前电平 |
主机名称 | 通道 2 均衡后 左 ¦ 通道 2 均衡后 右 |
USB 输入 3 | 通道 2 左 :均衡后 / 推子前电平 |
USB 输入 4 | 通道 2 右 :均衡后 / 推子前电平 |
主机名称 | 混音输出左 ¦ 混音输出右 |
USB 输入 5 | 混音左 :主输出左 ¦ 插入后 / 清洁输出后 / 主输出前电平 |
USB 输入 6 | 混音右 :主输出右 ¦ 插入后 / 清洁输出后 / 主输出前电平 |
软件输出(通过 USB-C 主机端口) >> 至 >> 调音台通道 USB 输入 | |
USB 模式 | 所有模式 |
主机端口 | USB 输出 1/2 至 通道 1 USB 左/右 USB 输出 3/4 至 通道 2 USB 左/右 USB 输出 5/6 至 通道 A USB 左/右 |
主机名称 | 通道 1 USB 左 ¦ 通道 1 USB 右 |
USB 输出 1 | 通道 1 左 :USB 输入 |
USB 输出 2 | 通道 1 右 :USB 输入 |
主机名称 | 通道 2 USB 左 ¦ 通道 2 USB 右 |
USB 输出 1 | 通道 2 左 :USB 输入 |
USB 输出 2 | 通道 2 右 :USB 输入 |
主机名称 | 辅助 USB 左 ¦ 辅助 USB 右 |
USB 输出 1 | 通道 A 左 :USB 输入 |
USB 输出 2 | 通道 A 右 :USB 输入 |
双 USB 集线器
Xone:24C 的双 USB-C 集线器接口取代了 X:Link,支持对运行在通过声卡主机端口连接的电脑或其他设备上的 DJ 应用或 DAW 软件进行广泛的 MIDI 控制(主机到集线器和集线器到主机)。这通过连接 Xone:K3、旧款 K 系列控制器(Xone:K1 / Xone:K2)或其他兼容设备至两个 USB-C 集线器端口实现。
连接外部硬件
除了连接 Xone:K 系列设备外,集线器端口还支持第三方 USB-C 类兼容控制器,用于控制连接至主机端口的电脑上的软件 MIDI。它们还支持 USB-C 类兼容数字音频设备,实现主机端口设备上的音频聚合。集线器端口支持星型拓扑,允许主机系统将连接的控制器和音频设备识别为独立单元。
ⓘ 调音台的主机端口和每个集线器端口均可为连接的 USB-C 类兼容设备提供总线供电(每端口最高 7.5W)。这允许直接连接 Xone:K3、旧款 K 系列控制器和第三方总线供电控制器,或为兼容设备如平板、智能手机及其他 USB-C 外设供电和充电。
MIDI 控制
MIDI 是 Musical Instrument Digital Interface 的缩写;1980 年代建立的协议,使不同键盘、音序器、鼓机等设备能够互相通信。MIDI 依然是远程控制 DJ 表演或 DAW(数字音频工作站)软件功能的常用且流行方式。
调音台的关键功能现支持通过 USB-C 主机端口的 USB MIDI。以下控制可直接向连接设备发送 MIDI 数据:
通道 1 和通道 2 上推子
迷你 innoFADER® 切换推子
Xone:VCF HPF/LPF 按钮和频率控制
通道滤波器分配按钮
监听分配按钮
主输出插入启用按钮
在 USB 模式 3,DAW 模式 中,通道 1、通道 2 和切换推子的实时推子动作可被录制为 MIDI 自动化,实现 DJ 表演后在 DAW 软件中的回放、重新编辑或混音。
此外,MIDI 输出可用于控制 DJ 应用、DAW、后期制作标记或其他实时应用,如视频、流媒体提示或灯光控制系统。
Xone:24C 的双 USB 集线器端口可连接外部 MIDI 控制器,实现主机与集线器设备间的全双工控制。详见下方“双 USB 集线器”章节。
Xone:24C 还可直接从调音台控制发送 MIDI 数据至 USB 主机端口,共有 13 个 MIDI 启用控制,可分配为大多数数字 DJ、虚拟 DJ、DAW 软件的控制,或远程控制其他兼容 MIDI 的应用。
ⓘ Xone:24C 的 MIDI 控制命令固定输出于 MIDI 通道 16。
详见色码图和转换表,包含 MIDI 控制信息、命令值及十进制、十六进制和半音阶格式的转换。
MIDI 转换表
| 十进制 | 音符 | 十六进制 | 十进制 | 音符 | 十六进制 | 十进制 | 音符 | 十六进制 | 十进制 | 音符 | 十六进制 | |||
| 0 | C-1 | 00 | 32 | G#1 | 20 | 64 | E4 | 40 | 96 | C7 | 60 | |||
| 1 | C#-1 | 01 | 33 | A1 | 21 | 65 | F4 | 41 | 97 | C#7 | 61 | |||
| 2 | D-1 | 02 | 34 | A#1 | 22 | 66 | F#4 | 42 | 98 | D7 | 62 | |||
| 3 | D#-1 | 03 | 35 | B1 | 23 | 67 | G4 | 43 | 99 | D#7 | 63 | |||
| 4 | E-1 | 04 | 36 | C2 | 24 | 68 | G#4 | 44 | 100 | E7 | 64 | |||
| 5 | F-1 | 05 | 37 | C#2 | 25 | 69 | A4 | 45 | 101 | F7 | 65 | |||
| 6 | F#-1 | 06 | 38 | D2 | 26 | 70 | A#4 | 46 | 102 | F#7 | 66 | |||
| 7 | G-1 | 07 | 39 | D#2 | 27 | 71 | B4 | 47 | 103 | G7 | 67 | |||
| 8 | G#-1 | 08 | 40 | E2 | 28 | 72 | C5 | 48 | 104 | G#7 | 68 | |||
| 9 | A-1 | 09 | 41 | F2 | 29 | 73 | C#5 | 49 | 105 | A7 | 69 | |||
| 10 | A#-1 | 0A | 42 | F#2 | 2A | 74 | D5 | 4A | 106 | A#7 | 6A | |||
| 11 | B-1 | 0B | 43 | G2 | 2B | 75 | D#5 | 4B | 107 | B7 | 6B | |||
| 12 | C0 | 0C | 44 | G#2 | 2C | 76 | E5 | 4C | 108 | C8 | 6C | |||
| 13 | C#0 | 0D | 45 | A2 | 2D | 77 | F5 | 4D | 109 | C#8 | 6D | |||
| 14 | D0 | 0E | 46 | A#2 | 2E | 78 | F#5 | 4E | 110 | D8 | 6E | |||
| 1 | D#0 | 0F | 47 | B2 | 2F | 79 | G5 | 4F | 111 | D#9 | 6F | |||
| 16 | E0 | 10 | 48 | C3 | 30 | 80 | G#5 | 50 | 112 | E8 | 70 | |||
| 17 | F0 | 11 | 49 | C#3 | 31 | 81 | A5 | 51 | 113 | F8 | 71 | |||
| 18 | F#0 | 12 | 50 | D3 | 32 | 82 | A#5 | 52 | 114 | F#8 | 72 | |||
| 19 | G0 | 13 | 51 | D#3 | 33 | 83 | B5 | 53 | 115 | G8 | 73 | |||
| 20 | G#0 | 14 | 52 | E3 | 34 | 84 | C6 | 54 | 116 | G#8 | 74 | |||
| 21 | A0 | 15 | 53 | F3 | 35 | 85 | C#6 | 55 | 117 | A8 | 75 | |||
| 22 | A#0 | 16 | 54 | F#3 | 36 | 86 | D6 | 56 | 118 | A#8 | 76 | |||
| 23 | B0 | 17 | 55 | G3 | 37 | 87 | D#6 | 57 | 119 | B8 | 77 | |||
| 24 | C1 | 18 | 56 | G#3 | 38 | 88 | E6 | 58 | 120 | C9 | 78 | |||
| 25 | C#1 | 19 | 57 | A3 | 39 | 89 | F6 | 59 | 121 | C#9 | 79 | |||
| 26 | D1 | 1A | 58 | A#3 | 3A | 90 | F#6 | 5A | 122 | D9 | 7A | |||
| 27 | D#1 | 1B | 59 | B3 | 3B | 91 | G6 | 5B | 123 | D#9 | 7B | |||
| 28 | E1 | 1C | 60 | C4 | 3C | 92 | G#6 | 5C | 124 | E9 | 7C | |||
| 29 | F1 | 1D | 61 | C#4 | 3D | 93 | A6 | 5D | 125 | F9 | 7D | |||
| 30 | F#1 | 1E | 62 | D4 | 3E | 94 | A#6 | 5E | 126 | F#9 | 7E | |||
| 31 | G1 | 1F | 63 | D#4 | 3F | 95 | B6 | 5F | 127 | G9 | 7F |
框图
技术规格
技术参数
| 型号 | Xone:24 |
| 类型 | 混合: 模拟 + 内置 USB-C 声卡和双端口 USB-C 集线器 |
| 通道数 | 2 + 1 |
| 通道 1 和 2 | 唱盘/USB/线路 |
| 辅助通道 | 麦克风/USB/线路 |
| 线路输入 | 3 个 RCA(通道 1 & 2 + 辅助通道) |
| 唱盘输入 | 2 个 RCA(通道 1 & 2) |
| RIAA 增益 | +42dB @ 1kHz,6mV RMS= 0VU @ 1kHz |
| 麦克风输入 | 1 个组合接口(XLR + TRS) |
| 麦克风增益 | +40dB,等效输入噪声(EIN)= -115dB @ 40dB 增益,150Ω 源阻抗 |
| 主输出 | 1 个 XLR(平衡) |
| 电平 | +4dBu(标称),+22dBu(最大) |
| 残余噪声 | -93dBu |
| 混音噪声 | -83dBu |
| 监听输出 | 1 个 RCA(非平衡) |
| 电平 | 0dBu(标称),+18dBu(最大) |
| 残余噪声 | -93dBu |
| 混音噪声 | -83dBu |
| 录音输出 | 1 个 RCA(非平衡) |
| 电平 | -10dBV(标称),+8dBV(最大) |
| 混音噪声 | -83dBu |
| 立体声主输出插入 | 2 个 RCA 主输出插入发送 |
| 2 个 RCA 主输出插入返回 | |
| 电平 | -2dBu(标称),+18dBu(最大) |
| 耳机 | 1 个 1/4" 和 1 个 3.5mm |
| 支持分割监听 | |
| 频率响应 | ±0.5dB,20Hz 到 30kHz(线路输入至主输出) |
| 内部动态范围 | +18dB |
| 失真 | 典型 0.01% @ 1kHz 0dBu |
| 串扰 | < -85dB 通道间 @ 1kHz +10dBu |
| 均衡(通道 1 和 2) | 3 段,+6dBu / 完全静音 |
| 高频(搁架式) | > 3.5kHz |
| 中频 | 1.1kHz |
| 低频(搁架式) | < 500Hz |
| 完全静音 衰减:-75dB | |
| 均衡(辅助通道) | 2 段,±12dB |
| 高频(搁架式) | 4.4kHz(3dB 点) |
| 低频(搁架式) | 160Hz(3dB 点) |
| 模拟滤波器 | 1 个电压控制滤波器 |
| 高通滤波器(HPF) / 低通滤波器(LPF) | |
| 频率和共振可调 | |
| 支持通道 1、通道 2 和辅助通道分配 | |
| 通道推子 | 45mm 电压控制放大器(VCA) |
| 通道推子截止 | < -90dB @ 1kHz +10dBu |
| 切换推子 | 45mm VCA 迷你 innoFADER® |
| 切换推子曲线设置 | 3 种类型(恒功率、过渡、快速切割) |
| 切换推子截止 | < -90dB @ 1kHz +10dBu |
| 接地端子 | 1 个 |
| 动态范围 | +18dB |
| 混音仪表 | 12 个 LED(-25dBu 至 +12dBu) |
| 通道仪表 | 单个三色 LED |
| 绿色 | -25dBu 至 0dBu |
| 蓝色 | > 0dBu 至 +12dBu |
| 红色 | > 12dBu |
| 内置声卡 | |
| 数字架构 [USB] 规格 | 6 通道* ¦ 24 位/96kHz 支持*8 ¦ USB 2.0 |
| *12 通道:3 x 立体声输入 / 3 x 立体声输出 | |
| 3 模式 USB 输入操作 | 流媒体模式 / DVS 专业模式 / DAW 模式 |
| USB 音频及 USB MIDI 输入输出 | |
| 1 个主机端口 | USB Type C |
| 全双工音频:调音台至主机端口 | |
| MIDI 输出:调音台至主机端口 | |
| 2 个集线器端口 | USB Type C |
| 全双工音频和 MIDI:主机端口至集线器端口 | |
| 模拟/数字对齐 | 0dBu = -15dBFS |
| 支持的缓冲区大小 | 32 / 64 / 128 / 256 / 512 / 1024 / 2048 / 4096 / 8192 采样 |
| 支持的采样率 | **44.1 kHz / 48kHz / 88.2kHz / 96kHz |
| 支持的位深 | **16 位 / 24 位 |
| MIDI 控制 | 支持 |
| MIDI 控制变更(CC) | 通道 1 和通道 2 推子、切换推子、VCF 频率 |
| 音符开启/关闭 | 监听、滤波器、HPF、LPF、主输出插入启用 |
| MIDI 输出 | 1 个 USB 主机端口(Type C) |
| 2 个 USB 集线器端口:仅限主机到集线器 / 集线器到主机(Type C) | |
| 直流主电源 | 100 到 240V |
| 交流 50/60Hz | |
| 最大功耗 35W | |
| USB 电源供应 | USB 主机端口(Type C):1 x 7.5W |
| USB 集线器端口(Type C):2 x 7.5W | |
| 电源适配器 | 带电缆夹的 2 针直流插座 |
重量与尺寸
| XONE:24 | 未包装 | 包装后 | ||
| 高度 | 108mm | 4.25” | 210mm | 8.25” |
| 宽度 | 190mm | 7.48” | 310mm | 12.25” |
| 深度 | 314mm | 12.36” | 400mm | 15.75” |
| 重量 | 2.8kg | 6.17 磅 | 4kg | 9 磅 |
面板图示
顶板
后面板
前面板
侧面板 [左侧]
滤波器参考
Xone:VCF 电压控制滤波器
电压控制滤波器是一种通过直流控制电压而非可变电阻改变截止频率的音频滤波器。这样可以实现更宽的工作范围和更灵活的滤波响应,创造无限的动态音色效果组合。
滤波器类型选择
该滤波器为“状态变量”滤波器,提供两种响应:高通(HPF)和低通(LPF)。两个大型带灯开关选择激活哪种类型。按下一个开关会自动取消另一个的选择。
开关采用模拟软切换,确保切换滤波器类型和分配通道时,混音输出不会受到可听见的电子干扰。
ⓘ 滤波器响应默认为 HPF 输出,通道滤波器分配在调音台断电时默认关闭。
下图显示两种滤波器类型对音频频率响应的典型影响。
图中展示了从低频到高频的扫描范围及调整滤波器共振到 MILD、WILD 和中间位置时的效果:分别为 RES 和 FREQ 旋钮设定在最小、12 点钟位置和最大。
纵轴表示围绕正常 0dB 工作电平的衰减或增益量,横轴显示频率从低(低音)到高(高音)的变化。

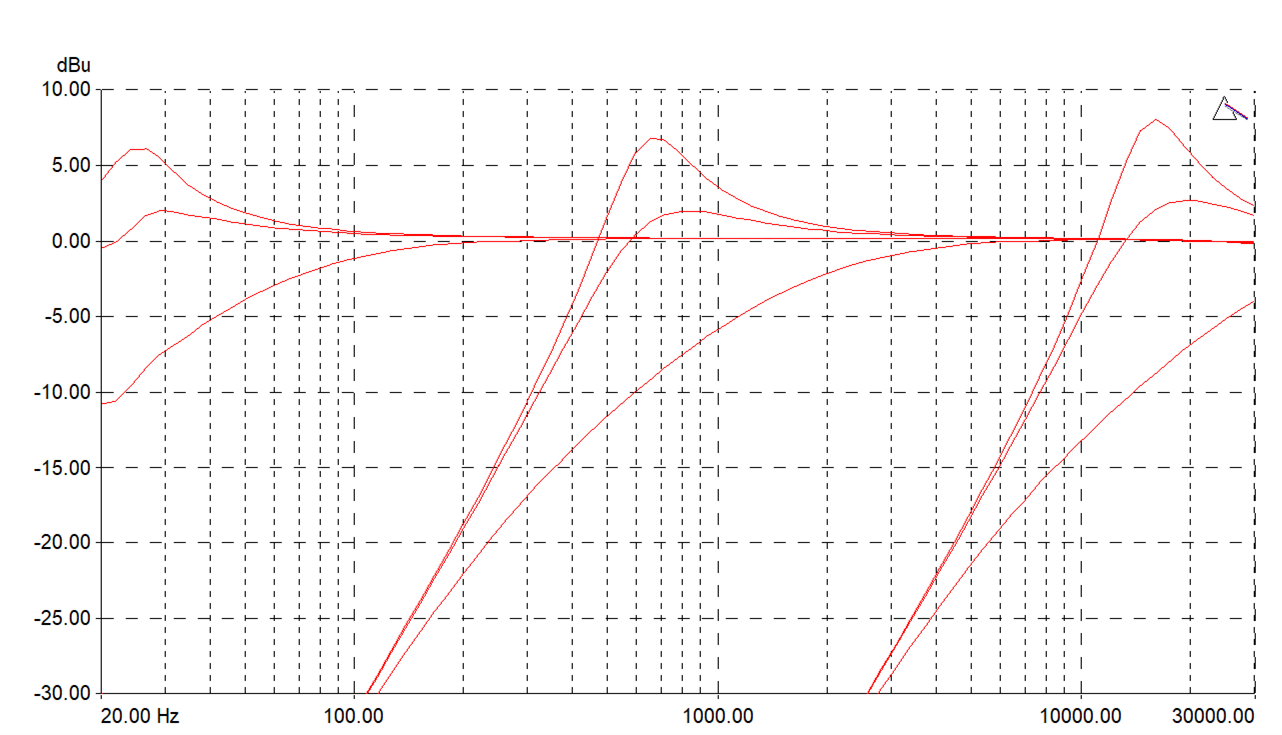

HPF 响应

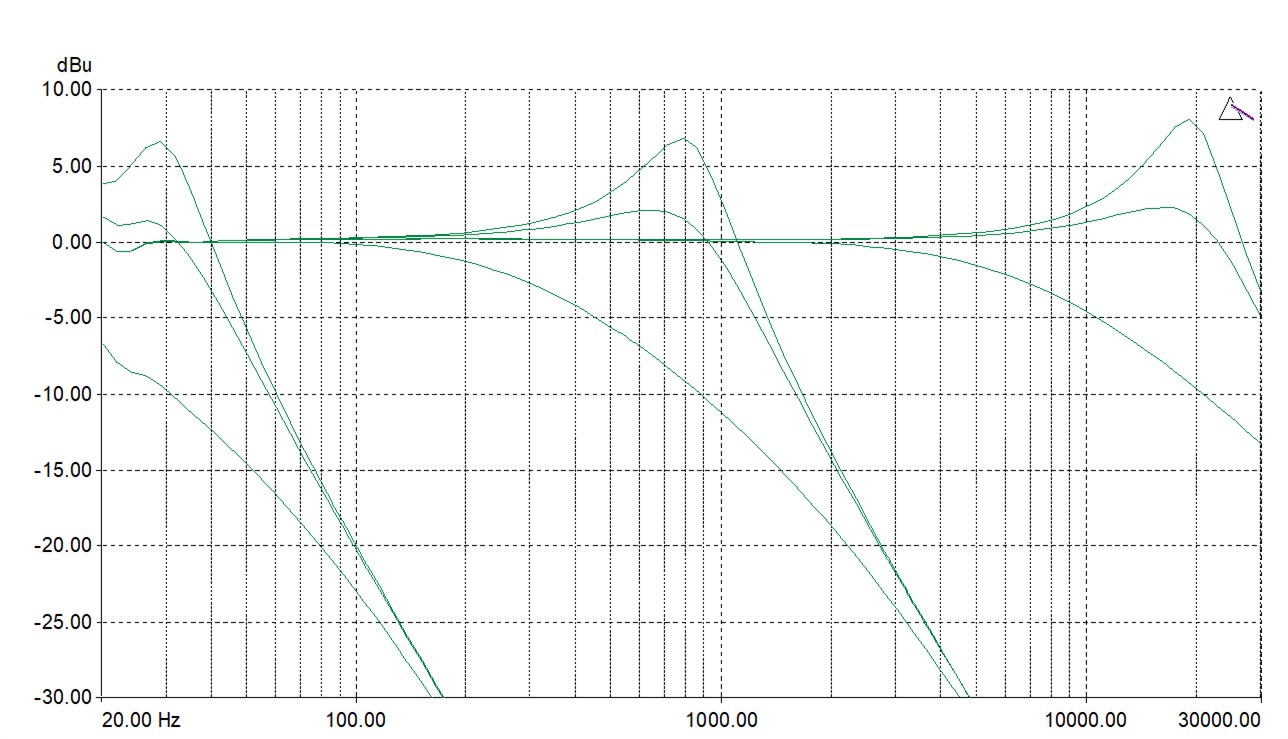

LPF 响应
操作电平
正确设置系统电平非常重要。许多 DJ 误以为将电平推到最大、仪表峰值爆表能获得最佳效果。事实并非如此!
最佳效果只能在系统电平处于正常范围且不发生峰值失真时实现。
峰值失真只会导致信号失真,而非更大音量。
最大音量取决于功放/音箱系统规格,而非调音台。
人耳也可能误导操作者认为需要更大音量。
请注意,这实际上是警告,长时间高音量听音会造成听力损伤。
请记住,取悦耳朵的是声音的质量,而非音量。
下图展示了音频信号的正常工作范围。
正常工作范围 - 对于普通音乐,信号应在主混音仪表上介于 -6 到 +6 之间,平均约为 0dB。这样可以为意外峰值留出足够的 动态余量,避免信号达到最大 削波 电压并失真。
这也通过将信号保持在残余 噪声底(系统噪声)之上,实现最佳的 信噪比。
动态范围是信号摆幅的最大范围,介于残余噪声底和削波之间。
ⓘ 重要提示 …
人耳是一种神奇的器官,能在声音过强时自动压缩或“关闭”。不要将这种自然反应误解为需要进一步提高音量!
随着时间推移,耳朵可能疲劳,扬声器单元也可能过热,降低系统效果,听众无法从更大音量中获益。
接地
音频系统中的接地连接重要性体现在两个方面:
安全 - 保护操作者免受高压电击,和
音频性能 - 最小化地环路引起的嗡嗡声和杂音,屏蔽音频信号免受干扰。
为安全起见,所有设备接地应连接至主电源接地,确保裸露金属部分不会带电,防止伤害甚至致命。建议由专业系统工程师检查系统中包括麦克风机身、唱盘机壳、设备机箱等所有点的安全接地连通性。
同一接地还用于屏蔽音频线免受电源变压器、调光器噪声及计算机辐射等外部干扰。当信号看到多条通往主电源接地的路径时,会产生“地环路”,导致电流流动,通常表现为主频率嗡嗡声或杂音。
为确保安全和无故障运行,建议:
请专业电工检查主电源系统。 若起初接地良好,问题发生概率较低。
不要移除调音台电源插头上的接地线。 调音台机箱通过电源线连接至主电源接地,保障安全。音频 0V 内部连接至调音台机箱。遇到地环路问题时,可根据连接设备上的音频“地升降”开关操作,或在一端断开线缆屏蔽层,通常在目的端。
确保唱盘正确接地。 调音台后面板提供机箱接地端子,用于连接唱盘接地线。
使用低阻抗信号源,如额定 200 欧姆或更低的麦克风和线路设备,以降低干扰敏感度。调音台输出设计为非常低阻抗,减少干扰问题。
麦克风和混音输出应使用平衡连接,通过抵消长线缆上的干扰信号,提高抗干扰能力。连接非平衡信号源至平衡输入时,应在调音台将冷端(XLR 引脚 3 或插孔环)接地(XLR 引脚 1 或插孔套筒)。连接平衡 XLR 输出至非平衡设备时,应将冷端接地。
使用优质线缆和连接器,检查接线正确且焊点可靠。留有足够线缆余量,防止拉伸损坏。
如不确定…
请联系您的服务代理或当地 Allen & Heath 经销商咨询。
