INTRODUZIONE
Xone:24 è un mixer compatto analogico a 2+1 canali progettato per DJ che apprezzano un suono professionale e un controllo diretto in configurazioni più piccole.
Che tu stia suonando vinili, utilizzando lettori multimediali digitali o semplicemente cerchi prestazioni analogiche di alta qualità, Xone:24 offre un suono da club in un pacchetto facile da usare.
CONTENUTO DELLA CONFEZIONE
Xone:24 mixer
Alimentatore DC e cavo IEC
Scheda QR
Segui il link QR per accedere alle risorse più recenti per l'unità.
Libretto Informazioni di Sicurezza e Normative
Contiene importanti informazioni di sicurezza e deve essere letto prima dell'uso.

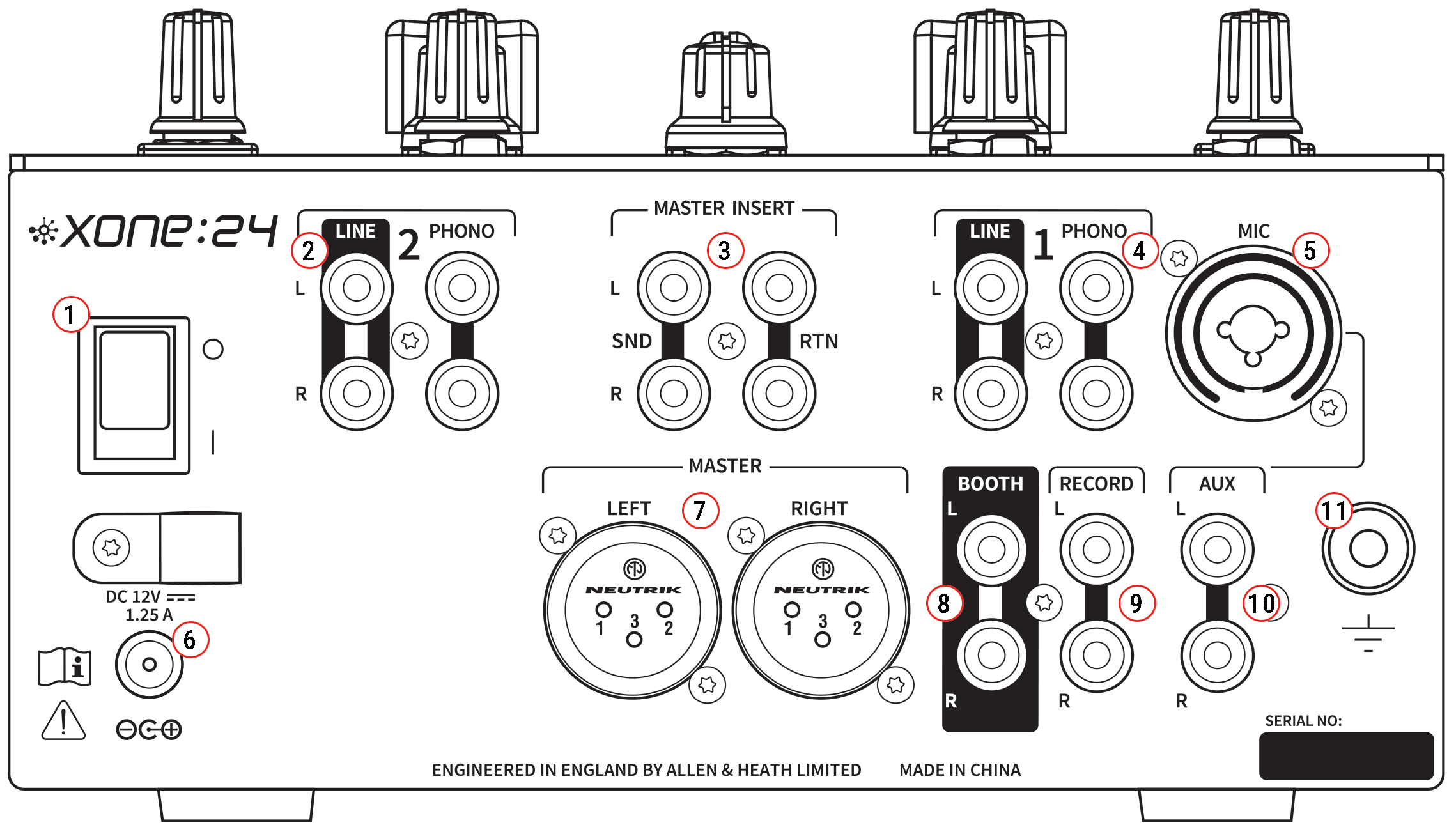

CONNETTORI POSTERIORI
1. Interruttore di alimentazione principale
Accende (I) e spegne (O) l'alimentazione DC principale del mixer.
Assicurarsi che la spina del connettore DC sia inserita completamente nella presa del pannello posteriore prima di accendere.
ⓘ È prassi comune abbassare o spegnere gli amplificatori di potenza collegati o gli altoparlanti attivi prima di accendere o spegnere l'alimentazione principale del mixer per prevenire eventuali danni ai sistemi di altoparlanti dovuti a transienti di accensione.
2. Ingressi LINEA, CH 1 e 2
Non bilanciati (RCA). Collegare lettori multimediali stereo a livello LINE o altre sorgenti audio all'ingresso LINE.
È possibile collegare anche altre sorgenti a livello LINE non bilanciate usando adattatori RCA.
ⓘ Non collegare giradischi che richiedono equalizzazione RIAA. Evitare inoltre cavi di bassa qualità come quelli spesso forniti con apparecchiature domestiche, poiché possono influire sulla qualità del segnale e rivelarsi rapidamente inaffidabili in uso.
3. MASTER INSERT
Non bilanciati (RCA). Collegare gli ingressi del tuo hardware effetti esterno a MASTER INSERT SND e i suoi uscite a MASTER INSERT RTN.
Usa il pulsante MASTER INSERT IN sul pannello superiore per inviare l'audio al tuo dispositivo esterno di effetti o di elaborazione dinamica.
In alternativa, puoi anche usare il MASTER INSERT per collegare hardware dinamico, come limitatori di segnale o equalizzatori grafici, per il processamento inline del segnale prima della fase di uscita del mix principale.
ⓘ I jumper MASTER INSERT, collegati tra MASTER INSERT SND L / RTN L e MASTER INSERT SND R / RTN R, mantengono la continuità del percorso del segnale master quando l'interruttore MASTER INSERT IN è abilitato ma nessun hardware esterno è collegato. Questo previene interruzioni audio indesiderate nell'uscita principale.
4. Ingressi PHONO, CH 1 e 2
Non bilanciati (RCA). Collegare giradischi con testine magnetiche che richiedono equalizzazione RIAA.
Collegare giradischi non RIAA agli ingressi LINE.
NOTA: Non collegare sorgenti a livello LINE agli ingressi PHONO in quanto sovraccaricherebbero il preamplificatore causando distorsioni severe e di alto livello.
5. Ingresso MIC, canale ausiliario
Combinato bilanciato (XLR o jack TRS da 1/4”). Usa un microfono dinamico di buona qualità e a bassa impedenza.
Il connettore XLR è cablato: Pin1=Massa, Pin2=Caldo(+), Pin3=Freddo(-)
La connessione jack TRS è cablata: Punta=Caldo(+), Anello=Freddo(-), Manicotto=Massa
ⓘ Non usare microfoni ad alta impedenza o a condensatore che richiedono alimentazione phantom. Evitare microfoni non bilanciati ove possibile.
6. Ingresso alimentazione DC
Collega l'alimentatore DC (fornito) per alimentare il mixer.
Verifica che il cavo IEC corretto con spina sagomata compatibile con la rete elettrica locale sia fornito con il mixer.
L'alimentatore esterno accetta tensioni di rete da 100 a 240V senza dover cambiare fusibili o impostazioni.
7. Uscite MASTER
Bilanciate (XLR). Uscite principali stereo LR MIX che alimentano il sistema PA del club o altoparlanti attivi bilanciati. Cablate: Pin1=Massa, Pin2=Caldo(+), Pin3=Freddo(-).
8. Uscite BOOTH
Non bilanciate (RCA). Uscita stereo a livello LINE con controllo di livello dedicato per il monitor locale del DJ.
9. Uscite RECORD
Non bilanciate (RCA).
Uscita LR MIX a livello Pre-MASTER per il collegamento a dispositivi di registrazione esterni.
10. Ingressi LINEA, canale ausiliario
Non bilanciati (RCA). Collegare sorgenti audio stereo a livello LINE ausiliarie all'ingresso AUX.
11. Terminale di massa chassis
È fornito un robusto terminale a vite per collegare le masse dei giradischi per prevenire ronzii di terra.
ⓘ Evita giradischi ‘auto-massati’ senza una massa dedicata.

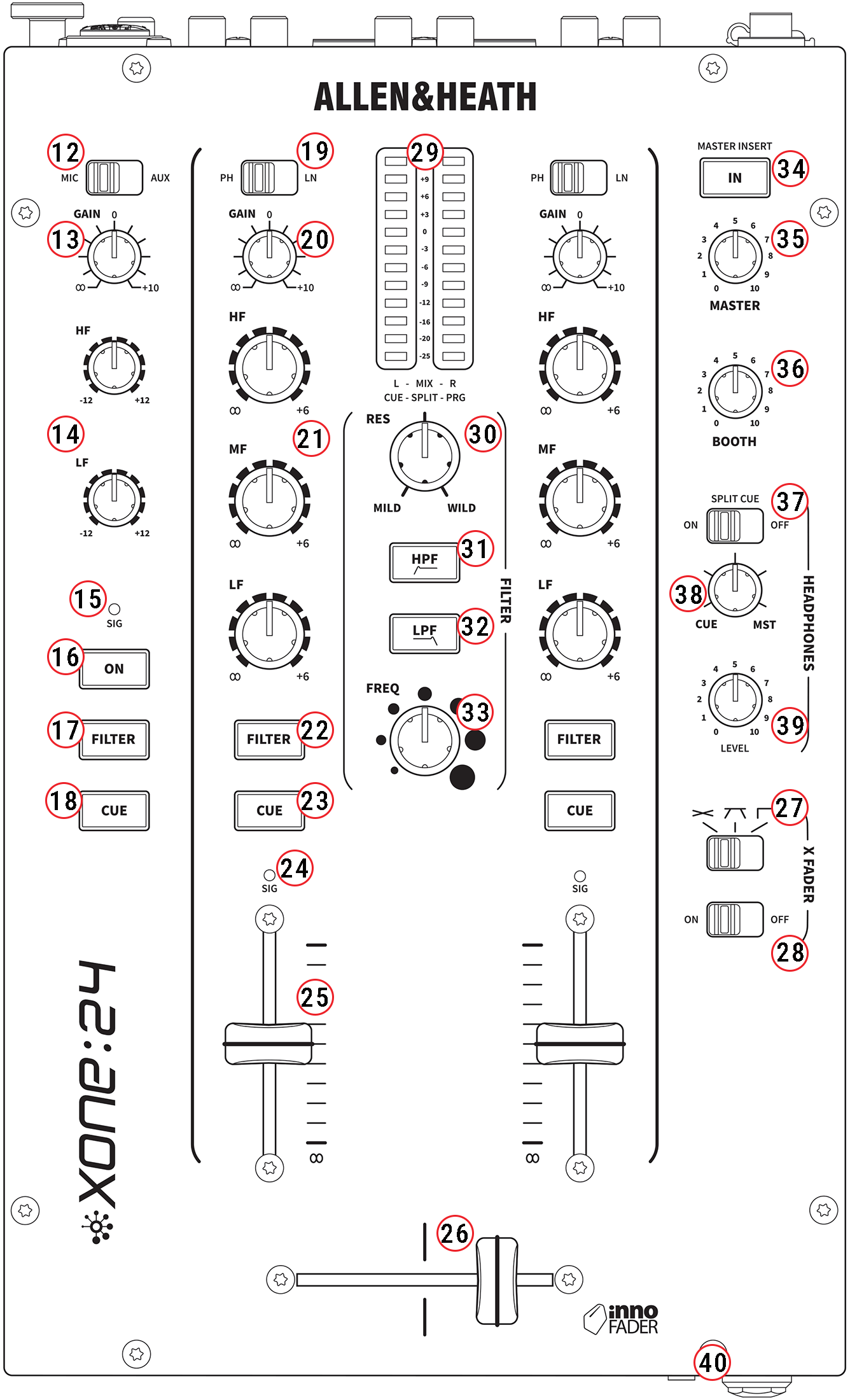

PANNELLO SUPERIORE
Ingressi MIC / AUX. Canale A
12. Interruttore di selezione ingresso MIC / AUX
Seleziona l'ingresso del canale ausiliario tra MIC o sorgenti audio a livello Line AUX RCA.
13. Controllo GAIN canale
Regola la sensibilità dell'ingresso canale per compensare diversi livelli di segnale audio. -∞/+10dB.
14. Equalizzatore canale
Il canale MIC/AUX A è dotato di un equalizzatore a 2 bande a scaffale EQ, che fornisce un taglio o un aumento di 12dB al livello del segnale su ogni banda. Le frequenze sono impostate a:
HF a scaffale: 4.4kHz - punto 3dB (Alta frequenza, acuti)
LF: 160Hz - punto 3dB (Bassa frequenza, bassi)
15. LED livello segnale ingresso
Un LED tricolore indica il livello del segnale sorgente. Verde indica presenza del segnale. Blu indica livello del segnale tra unità (0dB) e +9. Se il LED è acceso in rosso continuamente, abbassare il livello GAIN del canale down.
16. Interruttore ON/OFF canale
Attiva o disattiva l'audio del canale inviato al mix master LR e alle uscite REC. Utile se si usa un microfono non interruttore per inserire o rimuovere facilmente le voci dal mix.
ⓘ Questo non influisce sull'uscita del segnale CH A verso CUE.
17. Interruttore di assegnazione FILTRO canale
Premere per indirizzare l'audio del canale post-GAIN / post-EQ / post-FADER allo stadio FILTRO.
L'interruttore si illumina di BLU quando attivo.
18. Interruttore CUE canale
Premere per ascoltare l'audio pre-LR MIX del canale nelle uscite monitor CUFFIE e per vedere il suo livello sui meter principali (MIX). L'interruttore si illumina di ROSSO quando attivo. L'impostazione CUE predefinita è Non-Latching, dove gli interruttori rimangono accesi finché il pulsante non viene premuto di nuovo o viene selezionato un altro CUE.
ⓘ Gli interruttori CUE sono anche usati per configurare le opzioni di modalità CUE Latching e Non-Latching.
Consulta la sezione MODALITÀ CUE qui sotto per informazioni.
INGRESSI PH / LN. CANALI 1 e 2
19. Interruttore di selezione ingresso PH / LN
Seleziona gli ingressi dei canali 1 e 2 tra ingressi PHONO RCA o sorgenti audio a livello LINE RCA.
20. Controllo GAIN canale
Regola la sensibilità dell'ingresso canale per compensare diversi livelli di segnale audio. -∞/+10dB.
21. Equalizzatore canale
Ogni canale è dotato di un potente equalizzatore isolatore a 3 bande EQ, che fornisce un aumento controllato di +6dB quando ruotato completamente in senso orario e un’attenuazione totale (‘Total Kill’) su ogni banda quando ruotato completamente in senso antiorario. Le frequenze centrali/taglio sono impostate a:
HF: 3.5kHz (Alta frequenza, acuti)
MF: 1.1kHz (Frequenza media)
LF: 500Hz (Bassa frequenza, bassi)
22. Interruttore di assegnazione FILTRO canale
Premere per indirizzare l'audio del canale post-GAIN / post-EQ / post-FADER allo stadio FILTRO.
L'interruttore si illumina di BLU quando attivo.
23. Interruttore CUE canale
Premere per ascoltare l'audio pre-LR MIX del canale nelle uscite monitor CUFFIE e per vedere il suo livello sui meter principali (MIX). L'interruttore si illumina di ROSSO quando attivo. L'impostazione CUE predefinita è Non-Latching, dove gli interruttori rimangono accesi finché il pulsante non viene premuto di nuovo o viene selezionato un altro CUE.
ⓘ Gli interruttori CUE sono anche usati per configurare le opzioni di modalità CUE Latching e Non-Latching.
Consulta la sezione MODALITÀ CUE qui sotto per informazioni.
24. LED SIG canale
Un LED tricolore indica il livello del segnale del canale.
L'audio del canale è misurato post-GAIN / post-EQ e pre-FADER, per mostrare l'effetto della regolazione dell'EQ sui livelli di ingresso prima di inviare l'audio al LR MIX.
I controlli GAIN del canale devono essere impostati in modo che il LED mostri verde, con una media intorno a 0 sui meter quando in cue, con picchi intorno a +6 a +9, visualizzati come blu nel LED. Se il LED mostra rosso continuamente, abbassare il controllo GAIN down.
25. Fader canale
Un fader VCA a doppia guida di alta qualità, con corsa di 45mm e movimento fluido, regola il livello del segnale del canale inviato al mix principale da completamente spento a completamente acceso (unità).
CROSS FADER
26. X-FADER
Il crossfader è un mini innoFADER® VCA (amplificatore controllato in tensione) che influisce anche sul livello dei segnali instradati tramite il Xone:VCF.
Effettua un fade tra l'audio del Canale 1 assegnato al lato sinistro e il Canale 2 assegnato al lato destro del crossfader, tipicamente per sfumare dolcemente in una nuova traccia musicale, per sovrapporre creativamente i suoni o per scratch e cut mixing.
ⓘ L'assegnazione del fader del Canale 1 è fissa sul lato sinistro (X) del crossfader. L'assegnazione del fader del Canale 2 è fissa sul lato destro (Y) del crossfader.
27. Interruttore curva X-FADER
Questo interruttore seleziona la curva di risposta del cross-fader tra potenza costante, transizione o taglio rapido per adattarsi a stili di scratch o cut mixing.
28. Interruttore ON/OFF X-FADER
Accende o spegne il cross-fader.
Quando è spento, sia il Canale 1 che il Canale 2 bypassano il cross-fader.
METER PRINCIPALI E FILTRO
29. Meter MIX / Monitor
I meter principali seguono la sorgente monitor selezionata. Di default i meter mostrano il livello del MIX principale, che viene sovrascritto dai livelli dei canali di ingresso quando un qualsiasi interruttore CUE del canale è attivo.
Se la modalità SPLIT cue è abilitata, il meter MIX sinistro (L) mostra il livello del segnale CUE e il meter MIX destro (R) mostra i livelli del bus mix. Il livello audio CUE è pre-MASTER, per evitare disallineamenti dovuti alla posizione del controllo livello MASTER.
ⓘ Il mixer dovrebbe essere utilizzato con meter che mostrano una media intorno a 0 e picchi più forti tra +6 e +9.
Se l'indicatore PK! si illumina continuamente, assicurati che le impostazioni GAIN o EQ non stiano saturando l'indicatore SIG del canale e, se necessario, abbassa il GAIN, l'EQ o i FADER dei canali per evitare la saturazione dei meter LR MIX.
Consulta la sezione Livelli di funzionamento per maggiori informazioni.
30. Controllo RISONANZA
Produce il classico suono del filtro Xone:VCF alimentando parte dell'uscita del filtro nuovamente al suo ingresso. Il controllo varia da MILD, che produce un effetto molto sottile, a WILD, che produce un effetto di fase drammatico con feedback appena prima dell'oscillazione.
31. Interruttore HPF
Attiva il filtro passa-alto (taglio bassi).
Consulta la sezione Riferimento filtro per maggiori informazioni.
32. Interruttore LPF
Attiva il filtro passa-basso (taglio acuti).
Consulta la sezione Riferimento filtro per maggiori informazioni.
33. Controllo Sweep frequenza FREQ
Il controllo di sweep della frequenza imposta la frequenza di taglio a -3dB del filtro controllato in tensione. Varia da frequenze molto basse (<20Hz) a frequenze molto alte (>20kHz).
Consulta la sezione Riferimento filtro per maggiori informazioni.
SEZIONE MASTER E CUFFIE
34. Interruttore MASTER INSERT
Inserisce o esclude effetti esterni FX o altro hardware, come limiter, compressore o equalizzatore grafico, collegati alle prese MASTER INSERT del pannello posteriore, nel mix di uscita MASTER.
ⓘ Di default, i jumper MASTER INSERT sono collegati tra le prese INSERT SND e RTN. Se non viene collegato alcun hardware FX o di elaborazione, questi devono rimanere collegati per evitare che l'audio del mix principale venga interrotto se l'interruttore MASTER INSERT viene attivato accidentalmente.
35. Controllo livello MASTER
Un controllo rotativo MASTER regola il livello delle uscite principali, MASTER 1 e MASTER 2, sul pannello posteriore che alimentano il sistema audio della location.
Non influisce sul livello di uscita BOOTH né sui meter.
36. Controllo livello BOOTH
Regola il livello del segnale all'uscita stereo BOOTH RCA. Non influisce sul livello delle cuffie.
L'uscita BOOTH può essere usata come monitor per il DJ, o come uscita per un'area aggiuntiva o per la registrazione.
37. SPLIT CUE
Seleziona il modo in cui funziona il bus CUE.
Normalmente, premendo un interruttore CUE canale si sovrascrivono entrambi i segnali di programma del monitor sinistro e destro con il segnale CUE attivo. Con SPLIT attivato, il bus CUE sovrascrive solo il canale sinistro, lasciando il programma nel canale destro.
Il meter L MIX mostra il livello del segnale CUE e il meter R MIX mostra il segnale PRG (livello LR MIX). Questo è molto utile durante il beat mixing con le cuffie.
38. Controllo CUE / MST
Permette di miscelare l'uscita del mix MASTER (MST) con il segnale CUE. Ruotato completamente in senso antiorario si sentono solo i canali CUE attivi nelle cuffie. Ruotandolo gradualmente in senso orario si introduce l'uscita del mix MASTER nelle cuffie insieme al CUE attivo.
ⓘ Attivando SPLIT CUE, il controllo viene automaticamente sovrascritto.
39. Controllo livello CUFFIE
Regola il livello audio nelle cuffie stereo.
ⓘ Non influisce sul livello del monitor locale BOOTH.
40. Uscite cuffie
Prese jack stereo TRS da 1/4” e mini-jack da 3,5mm situate sul frontale del mixer.
Collega cuffie stereo di buona qualità progettate per il monitoraggio DJ.
Usa cuffie a chiusura totale per fornire la massima isolamento acustico durante il cueing delle sorgenti.
Consulta la sezione Livelli di funzionamento per maggiori informazioni.
MODALITÀ CUE
Sono disponibili due opzioni per configurare il funzionamento dei pulsanti CUE:
- MODALITÀ CUE 1: Non-latching - È l'impostazione predefinita del mixer, un CUE rimane attivo finché il pulsante non viene premuto di nuovo o viene selezionato un altro CUE di canale.
- MODALITÀ CUE 2: Latching - Permette agli interruttori CUE di rimanere attivi quando si seleziona un altro CUE di canale. Un CUE attivo viene disattivato premendo di nuovo il pulsante.
ⓘ Le opzioni MODALITÀ CUE possono essere configurate “al volo” mentre il mixer è acceso, usando i pulsanti CUE rossi dei canali 1 e 2 seguendo il metodo di configurazione POWERED-ON descritto di seguito.
Configurazione POWERED-ON
- Premere e tenere premuti entrambi i pulsanti CUE dei canali 1 e 2 per 5 secondi
Il pulsante CUE del canale AUX lampeggia rapidamente in rosso per indicare che il mixer è in modalità di configurazione. Il pulsante CUE lampeggiante rosso del canale 1 o 2 mostra la MODALITÀ CUE corrente, come descritto sopra.
Premere il pulsante CUE del canale 1 o 2 per selezionare la MODALITÀ CUE desiderata e modificare la funzione del pulsante CUE.
CUE CH 1 = CUE non-latching
CUE CH 2 = CUE latching- Premere il pulsante CUE del canale AUX per salvare le modifiche ed uscire dalla configurazione POWERED-ON.
ⓘ Quando la configurazione POWERED-ON è attiva, l'uscita cuffie è disattivata. Viene ripristinata all'uscita dalla configurazione POWERED-ON.
ⓘ Se un pulsante CUE è attivo quando si entra nella configurazione POWERED-ON, lo stesso stato viene mantenuto all'uscita dalla configurazione POWERED-ON, e la MODALITÀ CUE modificata sarà disponibile al successivo utilizzo del pulsante CUE.
ⓘ L'ultima modalità CUE selezionata rimane memorizzata nel mixer quando è spento, e viene richiamata al successivo accensione del mixer fino a ulteriori modifiche.
DIAGRAMMA A BLOCCHI
SPECIFICHE
Specifiche tecniche
| Modello | Xone:24 |
| Tipo | Analogico |
| Canali | 2 + 1 |
| CH1&CH2 | Phono/Line |
| Canale AUX | Mic/Line |
| Ingressi Linea | 3 x RCA (CH 1 & 2 + Canale AUX) |
| Ingressi Phono | 2 x RCA (CH 1& 2) |
| RIAA Gain | +42dB @ 1kHz, 6mV RMS= 0VU @ 1kHz |
| Ingresso Mic | 1 x combinato (XLR + TRS) |
| Guadagno Mic | +40dB, EIN = -115dB @ 40dB guadagno con sorgente 150R |
| Uscita Master | 1 x XLR (Bilanciata) |
| Livello | +4dBu (Nominale), +22dBu (Max) |
| Rumore residuo | -93dBu |
| Rumore mix | -83dBu |
| Uscita Booth | 1 x RCA (Non bilanciata) |
| Livello | 0dBu (Nominale), +18dBu (Max) |
| Rumore residuo | -93dBu |
| Rumore mix | -83dBu |
| Uscita Record | 1 x RCA (Non bilanciata) |
| Livello | -10dBV (Nominale), +8dBV (Max) |
| Rumore mix | -83dBu |
| Master Insert Stereo | 2 x RCA MASTER INSERT Send |
| 2 x RCA MASTER INSERT Return | |
| Livello | -2dBu (Nominale), +18dBu (Max) |
| Cuffie | 1 x 1/4", 1x 3.5mm |
| Monitoraggio Split Cue | |
| Risposta in frequenza | +/-0.5dB da 20Hz a 30kHz (Line In -> Master Out) |
| Headroom interno | +18dB |
| Distorsione | Tipicamente 0.01% @ 1kHz 0dBu |
| Diafonia | < -85dB inter-canale @ 1kHz +10dBu |
| EQ (CH1&CH2) | 3 bande, +6dBu / Total Kill |
| HF (a scaffale) | > 3.5kHz |
| MF | 1.1kHz |
| LF (a scaffale) | < 500Hz |
| Total Kill attenuazione: -75dB | |
| EQ (Canale AUX) | 2 bande, +/- 12dB |
| HF (a scaffale) | 4.4kHz (punto 3dB) |
| LF (a scaffale) | 160Hz (punto 3dB) |
| Filtro analogico | 1 x Filtro controllato in tensione |
| HPF / LPF | |
| Frequenza e risonanza regolabili | |
| Assegnabile a CH 1 & 2 + Canale AUX | |
| Fader canali | 45mm Amplificatore controllato in tensione |
| Taglio fader canali | < -90dB @ 1kHz +10dBu |
| X-Fader | 45mm VCA mini innoFADER® |
| Impostazioni curva X-Fader | 3 tipi (potenza costante, transizione, taglio rapido) |
| Taglio X-Fader | < -90dB @ 1kHz +10dBu |
| Terminali massa terra | x 1 |
| Headroom | +18dB |
| Meter mix | 12 LED (-25dBu a +12dBu) |
| Meter canali | Singolo LED tricolore |
| VERDE | -25dBu a 0dBu |
| BLU | > 0dBu a +12dBu |
| ROSSO | > 12dBu |
| Alimentazione DC | 100 a 240V |
| AC 50/60Hz | |
| Consumo 35W max | |
| Adattatore di rete | Presa DC a 2 pin con morsetto per cavo |
PESI E DIMENSIONI
| XONE:24 | SENZA CONFEZIONE | CONFEZIONATO | ||
| Altezza | 108mm | 4.25” | 210mm | 8.25” |
| Larghezza | 190mm | 7.48” | 310mm | 12.25” |
| Profondità | 314mm | 12.36” | 400mm | 15.75” |
| Peso | 2.7kg | 5.95lbs | 4kg | 8.8 lbs |
DISEGNI DEI PANNELLI

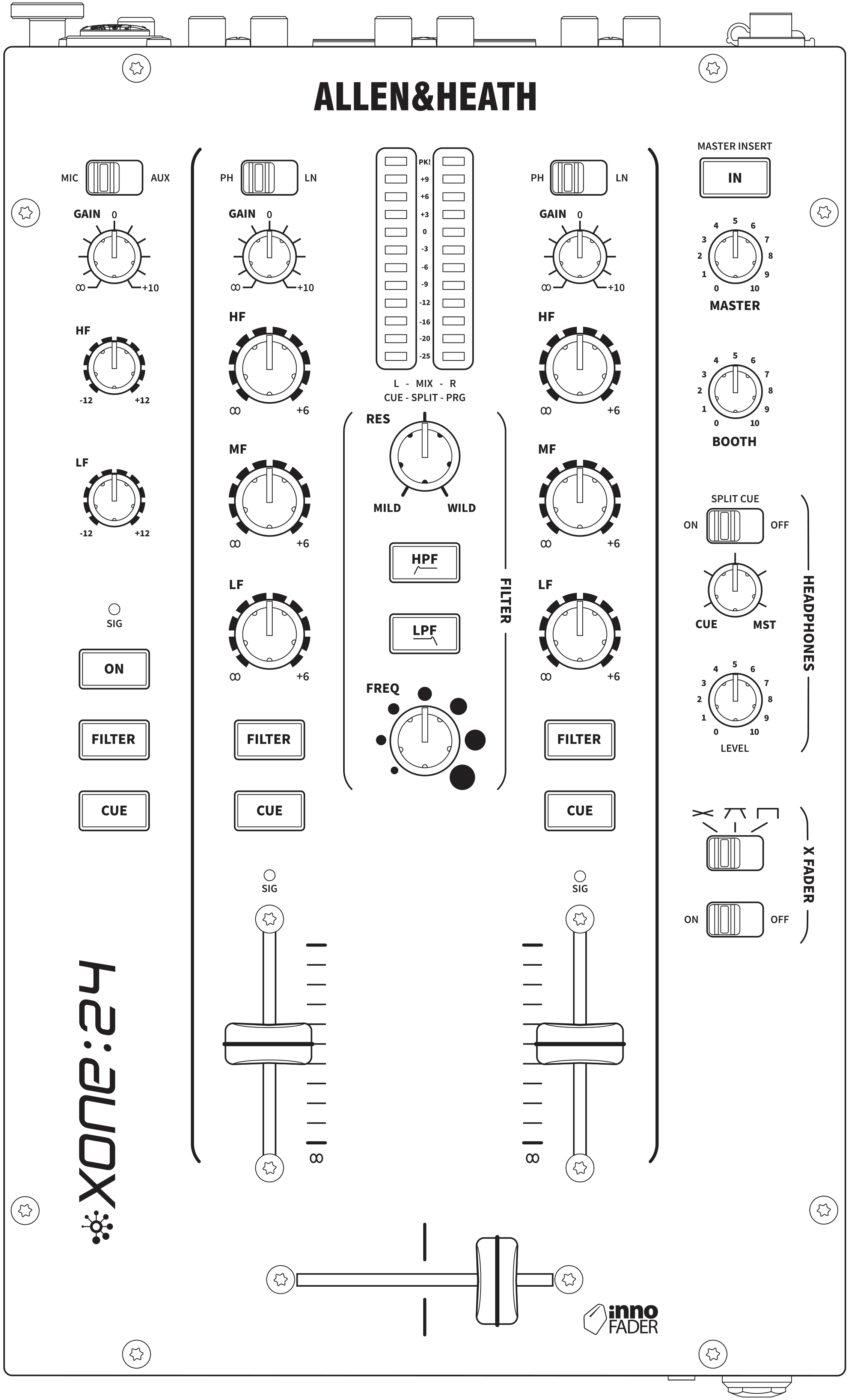

Pannello superiore
Pannello posteriore
Pannello frontale
Pannello laterale [sinistro]

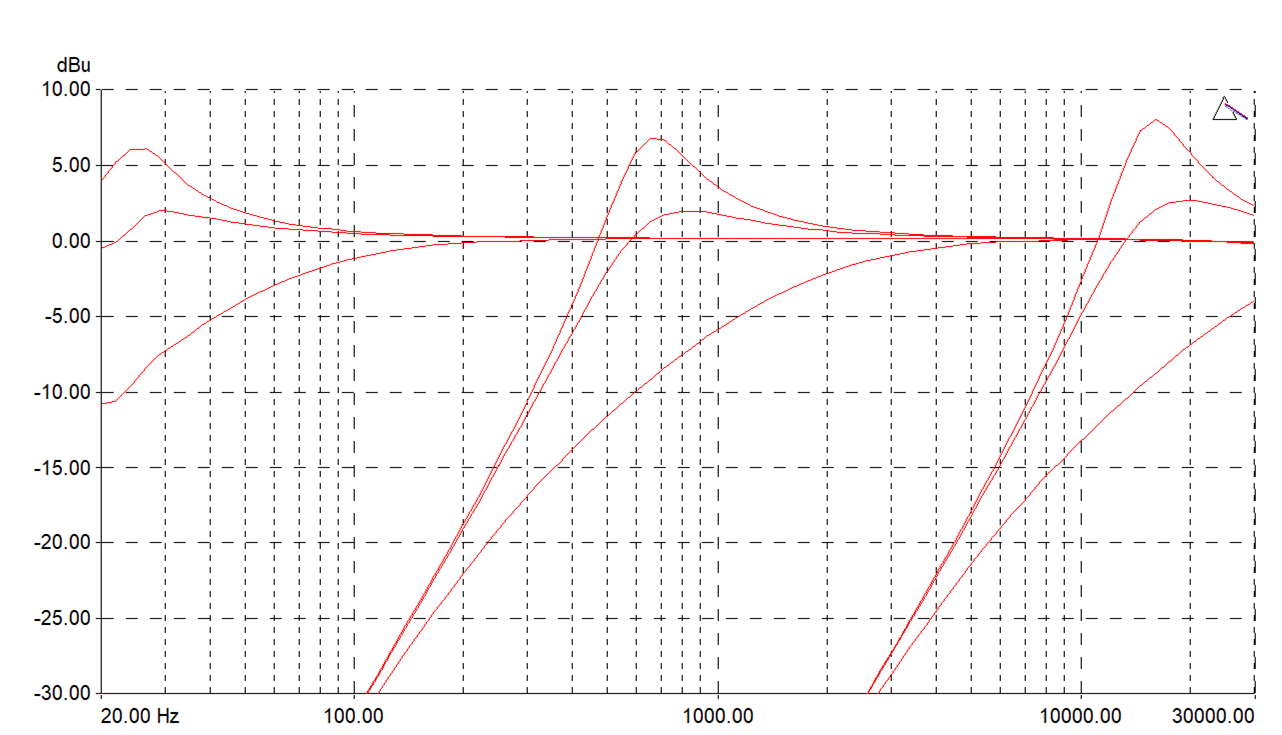

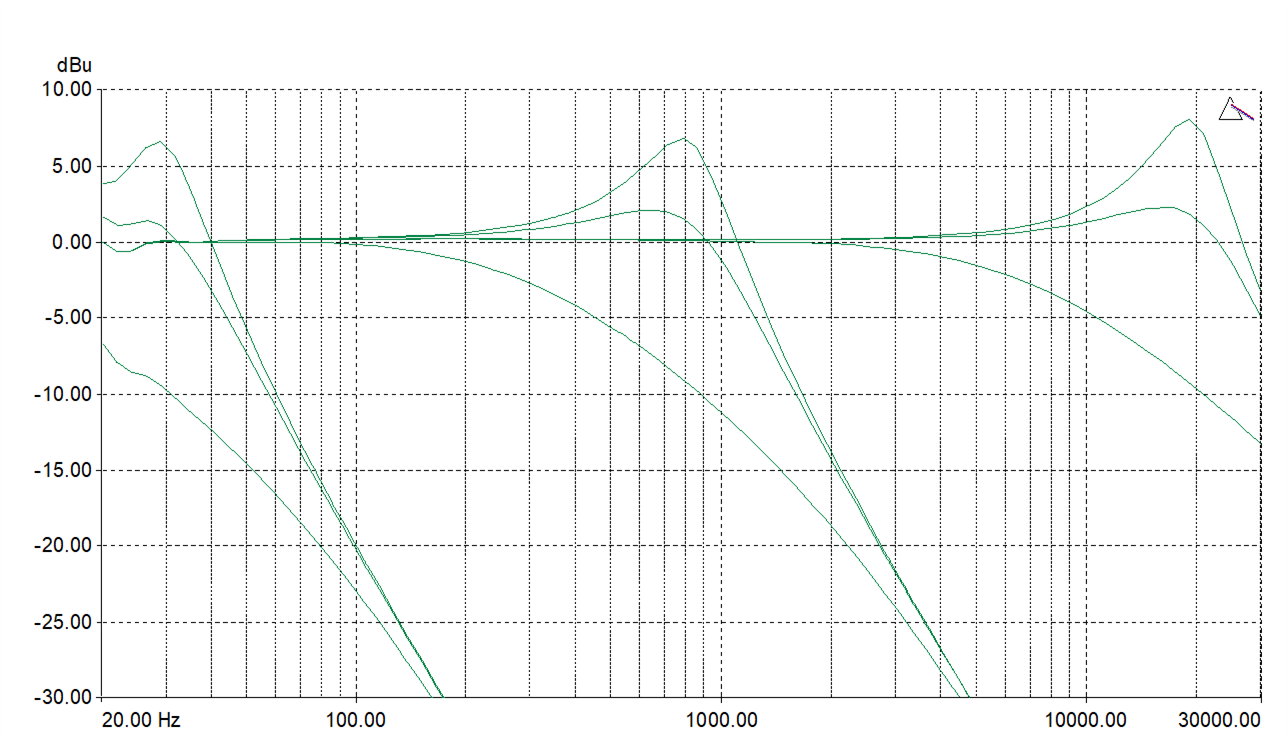

RIFERIMENTO FILTRO
Il filtro Xone:VCF controllato in tensione
Un filtro controllato in tensione è un filtro audio dove la frequenza di taglio viene modificata da una tensione di controllo DC piuttosto che da un resistore variabile. Questo produce una gamma operativa molto più ampia e un maggiore controllo sulla risposta del filtro per creare combinazioni illimitate di effetti tonali dinamici.
Selettore tipo filtro
Il filtro è ‘state variable’ e fornisce due risposte: passa-alto (HPF) e passa-basso (LPF). Due grandi interruttori illuminati selezionano quale tipo è attivo. Premendo un interruttore si deseleziona automaticamente l'altro.
Gli interruttori implementano uno switching analogico soft, assicurando che l'uscita MIX non venga influenzata da artefatti elettronici udibili durante la selezione dei diversi tipi di filtro e l'assegnazione dei canali al FILTRO.
ⓘ La risposta del filtro predefinita è l'uscita HPF e le assegnazioni del filtro dei canali sono impostate su OFF quando l'alimentazione principale del mixer viene spenta.
I grafici sottostanti mostrano gli effetti tipici sulla risposta in frequenza audio per i due tipi di filtro.
La gamma di sweep da bassa ad alta frequenza è mostrata insieme all'effetto della regolazione della risonanza del filtro su posizioni MILD, WILD e centrata: una frequenza con RES e FREQ impostati al minimo, a ore 12 e al massimo.
La scala verticale mostra la quantità di taglio o aumento attorno al normale livello operativo 0dB. La scala orizzontale mostra la variazione di frequenza da bassa (bassi) ad alta (acuti).
HPF risposta
LPF risposta
LIVELLI DI FUNZIONAMENTO
È molto importante che i livelli di sistema siano impostati correttamente. È noto che molti DJ spingono il livello al massimo con i meter che piccano fortemente, credendo di ottenere il massimo dal sistema. QUESTO NON È VERO!
Il meglio si ottiene solo se i livelli di sistema sono impostati entro la gamma operativa normale e non si lascia che picchino.
Il picco provoca semplicemente distorsione del segnale, non più volume.
È la specifica dell'amplificatore/sistema altoparlanti che determina il volume massimo raggiungibile, non la console.
Anche l'orecchio umano può ingannare l'operatore facendogli credere che sia necessario più volume.
Fai attenzione perché questo è in realtà un avvertimento che un ascolto a livelli elevati può causare danni all'udito.
Ricorda che è la QUALITÀ del suono che piace all'orecchio, non il VOLUME.
Il diagramma sottostante illustra la gamma operativa del segnale audio.
GAMMA OPERATIVA NORMALE - Per la musica normale il segnale dovrebbe variare tra -6 e +6 sui meter del mix master con una media intorno a 0dB. Questo permette sufficiente HEADROOM per picchi inaspettati prima che il segnale raggiunga la massima tensione di CLIPPING e si distorca.
Si ottiene anche il miglior RAPPORTO SEGNALE-RUMORE mantenendo il segnale ben al di sopra del RUMORE DI FONDO residuo (fruscio di sistema).
La DINAMICA è l'escursione massima del segnale disponibile tra il rumore di fondo residuo e il clipping.
ⓘ Nota importante …
L'orecchio umano è un organo straordinario con la capacità di comprimersi o ‘spegnersi’ quando i livelli sonori diventano troppo alti. Non interpretare questa risposta naturale come un motivo per alzare ulteriormente il volume del sistema!
Con il passare della sessione può insorgere affaticamento uditivo e i coni degli altoparlanti possono riscaldarsi, riducendo così l'efficacia del sistema e impedendo agli ascoltatori di beneficiare di un aumento del volume.
MASSA
La connessione a terra in un sistema audio è importante per due motivi:
SICUREZZA - Per proteggere l'operatore da scosse elettriche ad alta tensione, e
PRESTAZIONI AUDIO - Per minimizzare l'effetto dei loop di terra che causano ronzii udibili e per schermare i segnali audio dalle interferenze.
Per la sicurezza è importante che tutte le masse dell'apparecchiatura siano collegate alla terra di rete in modo che le parti metalliche esposte non possano portare alta tensione che potrebbe ferire o addirittura uccidere l'operatore. Si raccomanda che un tecnico qualificato verifichi la continuità della terra di sicurezza da tutti i punti del sistema, inclusi i corpi dei microfoni, i chassis dei giradischi, le custodie delle apparecchiature, e così via.
La stessa terra viene anche usata per schermare i cavi audio da interferenze esterne come i campi di ronzii associati ai trasformatori di potenza, il ronzio dei dimmer per luci e le radiazioni dei computer. I problemi sorgono quando il segnale vede più di un percorso verso la terra di rete. Si crea un ‘loop di terra’ causando il flusso di corrente tra i diversi percorsi di terra. Questa condizione è solitamente rilevata come un ronzo o ronzio udibile a frequenza di rete.
Per assicurare un funzionamento sicuro e senza problemi raccomandiamo quanto segue:
Fai controllare il sistema di alimentazione da un elettricista qualificato. Se la messa a terra dell'alimentazione è solida all'inizio, è meno probabile che si verifichino problemi.
Non rimuovere la connessione di terra dalla spina di alimentazione della console. Il telaio della console è collegato a terra tramite il cavo di alimentazione per garantire la tua sicurezza. Lo zero audio è collegato internamente al telaio della console. Se si incontrano problemi di loop di terra, usa gli interruttori di “ground lift” audio sugli apparecchi collegati o scollega le schermature dei cavi a una estremità, solitamente alla destinazione.
Assicurati che i giradischi siano correttamente messi a terra. Un terminale di massa chassis è fornito sul pannello posteriore della console per collegare le masse dei giradischi.
Usa sorgenti a bassa impedenza come microfoni e apparecchiature a livello linea con impedenza nominale di 200 ohm o meno per ridurre la suscettibilità alle interferenze. Le uscite della console sono progettate per operare a impedenza molto bassa per minimizzare i problemi di interferenza.
Usa connessioni bilanciate per microfoni e uscita mix poiché forniscono ulteriore immunità cancellando le interferenze che possono essere captate su lunghi cavi. Per collegare una sorgente sbilanciata a un ingresso bilanciato della console, collega il polo freddo (XLR pin 3 o anello jack) a terra 0V (XLR pin 1 o manicotto jack) sulla console. Per collegare un'uscita bilanciata XLR a un'apparecchiatura sbilanciata, collega il polo freddo a terra 0V sulla console.
Usa cavi e connettori di buona qualità e verifica che il cablaggio sia corretto e che le saldature siano affidabili. Lascia un'adeguata lunghezza di cavo per evitare danni da trazione.
Se non sei sicuro ...
Contatta il tuo agente di assistenza o il rivenditore Allen & Heath locale per consigli.
