Le DX164-W est un expandeur I/O à installation fixe pour les systèmes de mixage numériques Allen & Heath 96kHz. Il offre 16 préamplis micro/ligne à commande à distance et 4 sorties ligne XLR. Il se connecte à la console via un seul câble Cat5.

Un second DX164-W, DX012 ou DX168 peut être connecté en mode Cascade. Alternativement, une connexion redondante peut être établie vers du matériel compatible.

Le DX164-W peut fonctionner en position autonome, être monté dans une boîte au sol, fixé au mur ou encastré dans un mur. Différentes options d’alimentation sont fournies pour s’adapter à l’application.

ⓘ Mettez à jour le système de mixage avec la dernière version de firmware disponible avant de connecter l’expandeur DX. L’appareil pourrait ne pas fonctionner correctement avec une version antérieure du firmware.

Contenu

Vérifiez que vous avez reçu les éléments suivants avec votre unité DX164-W :

• Module de presse-étoupe optionnel (numéro de pièce 004-1097) pour installation permanente du câblage secteur.
• Cadre de montage (AA11504) pour montage encastré ou en surface murale.
• 6 vis M4 6mm T20 (AB2921) pour fixer le DX164-W au cadre de montage.

Connexion

Panneau supérieur et options d’alimentation

1. DX A Port EtherCon pour connexion au système de mixage. Le câble transporte les signaux audio ainsi que le contrôle des préamplis et les données d’état du système.
2. DX B Port EtherCon pour chaînage en guirlande d’une seconde unité ou redondance de câble.
3. DX B interrupteur de mode Positionnez sur Redondant pour une connexion 2 câbles vers du matériel compatible, par exemple dLive S Class ou carte DX Link. Positionnez sur Cascade pour la connexion à une seconde unité DX164-W, DX012 ou DX168.
4. Entrée DC 12V Peut être utilisée à la place du secteur pour alimenter l’appareil lorsque la distribution DC adéquate est fournie dans un bâtiment. Peut également servir d’alimentation de secours en cas de coupure secteur.
5. Entrée alimentation secteur L’alimentation universelle intégrée accepte des tensions de 100 à 240V AC 50/60Hz. Un module avec prise IEC est monté par défaut. Un module optionnel est fourni pour installation permanente, avec des découpes pour accepter un presse-étoupe.

⚠ Le remplacement du module d’entrée secteur IEC et du câblage secteur pour une installation permanente doit être réalisé par un électricien qualifié. Voir les instructions plus loin dans ce guide.

Panneau avant

1. Prises d’entrée Entrées micro/ligne symétriques XLR avec indicateur d’alimentation fantôme +48V. Les préamplis sont intégrés au DX164-W et leur gain, atténuation et +48V sont contrôlés depuis le système de mixage.

   L’indicateur +48V détecte la tension à la prise qu’elle soit fournie par le DX164-W ou reçue d’une source externe.

2. Prises de sortie Sorties symétriques XLR fonctionnant à un niveau nominal de +4dBu.
3. Orifices de ventilation Assurent une bonne ventilation à l’avant de l’appareil. Évitez d’obstruer les orifices pendant l’utilisation. Évitez l’entrée de saleté ou de liquide.

Installation – montage

⚠ AVERTISSEMENT
Pour éviter tout risque de blessure, cet appareil doit être solidement fixé au sol/mur conformément aux instructions d’installation.

Montage mural Utilisez le cadre de montage AA11504 dans l’orientation indiquée ci-dessous. Fixez le cadre au mur avec des fixations ou vis adaptées au type de mur, puis alignez les inserts filetés sur les côtés du DX164-W avec le cadre, et sécurisez l’unité en place avec les 6 vis M4 6mm T20 fournies.

Montage encastré dans un mur Utilisez le cadre de montage AA11504 dans l’orientation indiquée ci-dessous. Alignez les inserts filetés sur les côtés du DX164-W avec le cadre, et sécurisez l’unité en place avec les 6 vis M4 6mm T20 fournies. Connectez l’alimentation et le(s) câble(s) Cat5, puis fixez l’ensemble au mur avec des fixations ou vis adaptées au type de mur.

Montage au sol Le DX164-W peut être monté dans une boîte au sol / poche de scène / piège à câble. Il doit être installé conformément aux réglementations locales d’installation et de câblage. Nous recommandons le système de poche de scène ACE Backstage 174SLBK pour une utilisation avec le DX164-W.

Autres options Les dimensions du DX164-W conviennent pour une boîte NEMA Type 1 / IP10 de 11x11” ou équivalent. Un cadre de montage personnalisé est nécessaire.

Installation permanente avec le module presse-étoupe

⚠ Le remplacement du module d’entrée secteur IEC et du câblage secteur pour une installation permanente doit être effectué par un électricien qualifié et réalisé conformément aux réglementations locales de câblage.

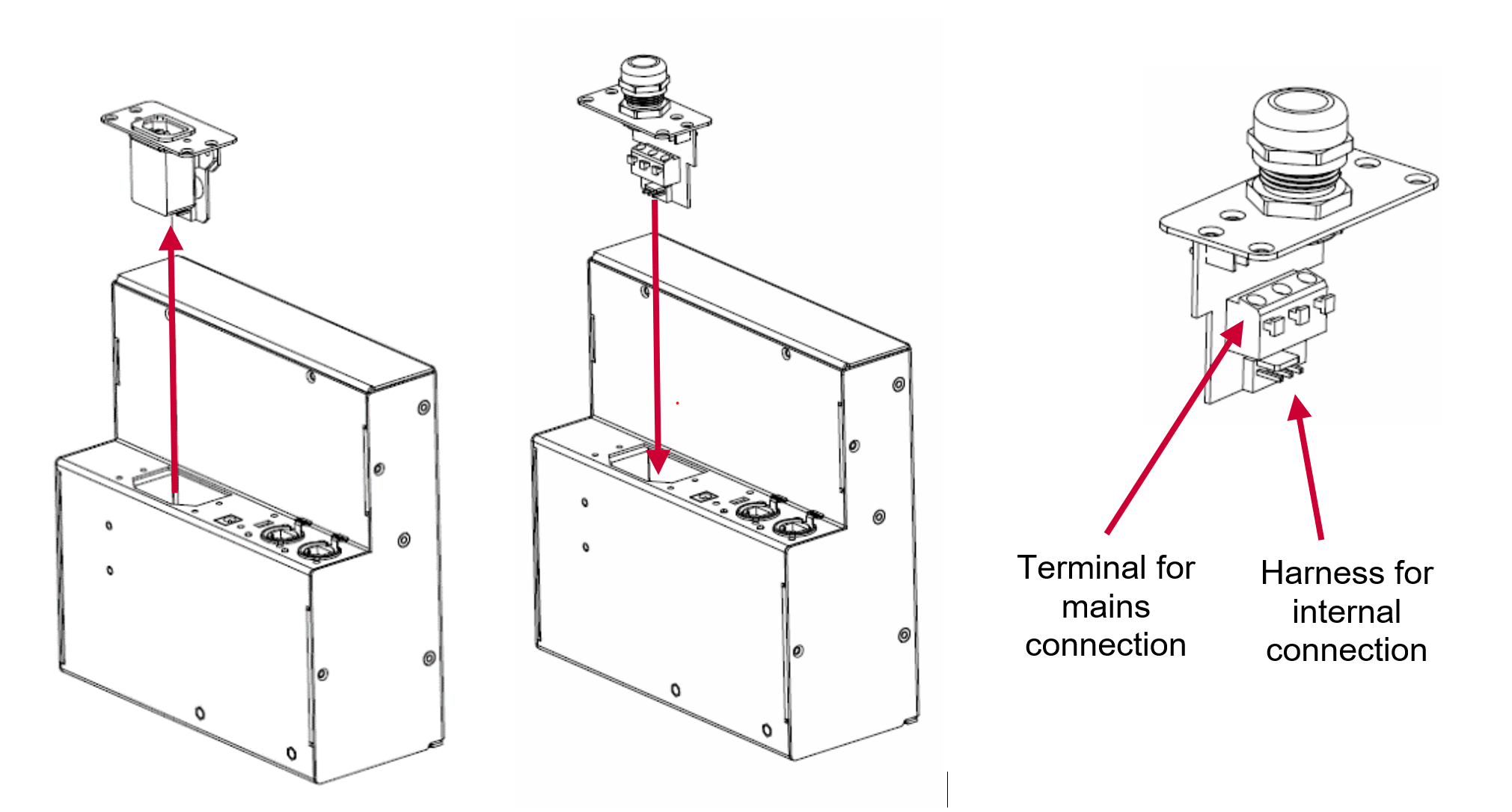

Pour remplacer le module IEC :

• Retirez les 4 vis à l’aide d’un tournevis Torx T8.
• Retirez le module et débranchez le faisceau en bas de l’ensemble.
• Installez un presse-étoupe ou passe-câble adapté à la taille du câble sur la plaque du module presse-étoupe.
• Faites passer le câble secteur à travers le presse-étoupe. Taille minimale du câble 0,75mm² ou 20 AWG.
• Raccordez le câble secteur au connecteur à bornes sur le module presse-étoupe, en respectant la polarité et la mise à la terre indiquées sur le module.
• Serrez fermement le presse-étoupe autour du câble.
• Rebranchez le faisceau interne en bas du module presse-étoupe.
• Fixez le module à l’unité avec les 4 vis T8.

⚠ DÉCONNEXION DE L’ALIMENTATION
Le dispositif de coupure de l’alimentation secteur est le disjoncteur multipolaire d’installation ou la prise fusible commutée qui doit être étiquetée et accessible pour pouvoir être actionnée facilement lorsque l’appareil est en service.

Câbles

Utilisez des câbles Cat5e ou supérieurs STP avec une longueur maximale de 100 m par connexion.

Allen & Heath peut fournir plusieurs câbles Cat5e et Cat6 adaptés à une utilisation avec ACE, dSNAKE, ME, DX, GX et gigACE :

Contactez votre revendeur A&H local pour plus d’informations.
