Le DX012 est un expandeur de sorties montable en rack 19” pour les systèmes de mixage numériques Allen & Heath. Il fournit 12 sorties XLR, configurables en 12 analogiques, 8 analogiques + 4 AES stéréo, ou 4 analogiques + 8 AES stéréo. Il se connecte à la console via un seul câble Cat5e.

Un second DX012, DX168 ou DX164-W peut être connecté en mode Cascade. Alternativement, une connexion redondante peut être effectuée vers du matériel compatible.

Panneau avant

1. Prises de sortie 1-4 Sorties analogiques équilibrées XLR fonctionnant à un niveau nominal de +4dBu.
2. Prises de sortie 5-8 Sorties analogiques équilibrées XLR fonctionnant à un niveau nominal de +4dBu, configurables en sorties stéréo AES 1-8. Utilisez l’interrupteur encastré pour choisir entre fonctionnement analogique ou numérique AES.
3. Prises de sortie 9-12 Sorties analogiques équilibrées XLR fonctionnant à un niveau nominal de +4dBu, configurables en sorties stéréo AES 9-16. Utilisez l’interrupteur encastré pour choisir entre fonctionnement analogique ou numérique AES.
4. Fréquence d’échantillonnage Sélection globale de la fréquence d’échantillonnage des sorties AES - 44,1kHz, 48kHz, 88,2kHz ou 96kHz.
5. DX A Port EtherCon pour la connexion au système de mixage.

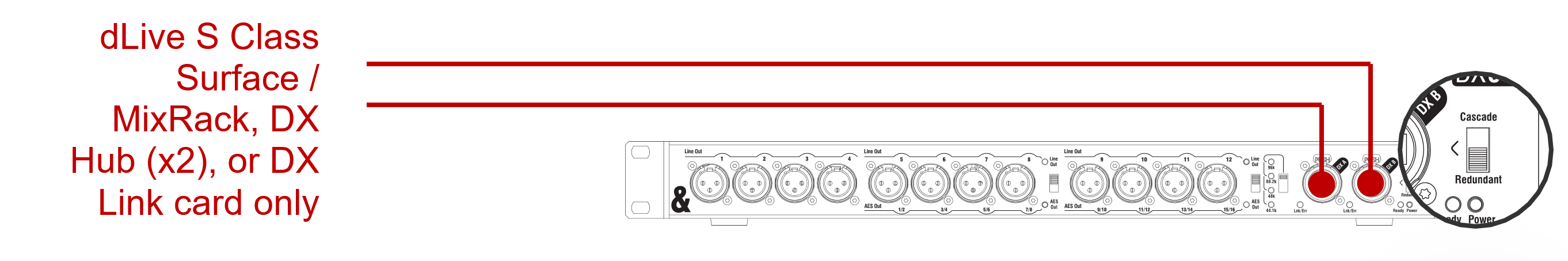

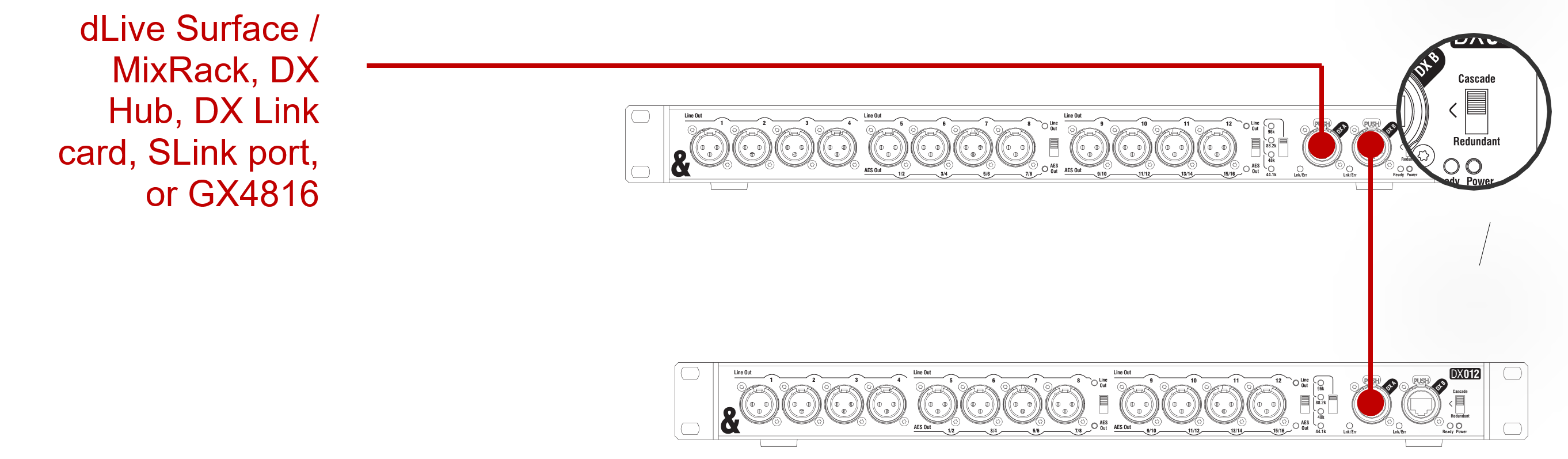

6. DX B Port EtherCon pour le chaînage en série d’une seconde unité ou la redondance câblée. Positionnez sur Redondant pour une connexion 2 câbles vers du matériel compatible, par ex. dLive S Class ou carte DX Link. Positionnez sur Cascade pour la connexion à une seconde unité DX012, DX168 ou DX164-W.

Panneau arrière

1. Orifices d’aération Assurez une bonne ventilation sur les côtés et à l’arrière de l’appareil. Évitez d’obstruer les orifices pendant l’utilisation. Évitez l’infiltration de saleté ou de liquide.
2. Entrée d’alimentation secteur Interrupteur, connecteur IEC et fusible pour l’alimentation universelle intégrée. Celle-ci accepte des tensions de 100 à 240V AC 50/60Hz. Fixez le câble à la pince plastique P-clip à l’aide d’un tournevis T20.

Écrous de rack

Les écrous de rack peuvent être inversés pour que l’appareil soit monté avec les connecteurs XLR orientés vers l’arrière du rack. À l’aide d’un tournevis Torx T8, retirez les 3 vis M3 maintenant les écrous de rack de chaque côté, repositionnez les écrous comme indiqué ci-dessous, puis fixez-les de nouveau avec les mêmes vis.

ⓘ N’utilisez que les vis M3x5mm fraisées fournies avec l’appareil.

Connexion

ⓘ Le DX012 requiert un firmware dLive version V1.8 ou supérieure / firmware SQ version V1.4 ou supérieure.

Câbles

Utilisez des câbles STP Cat5e ou supérieurs avec une longueur maximale de câble de 100 m par connexion.

Allen & Heath peut fournir plusieurs câbles Cat5e et Cat6 adaptés à l’utilisation avec ACE, dSNAKE, ME, DX, GX et gigACE :

Contactez votre revendeur A&H local pour plus d’informations.
