L’AR2412 est une unité audio distante montable en rack 19” pour tous les systèmes de mixage numériques Allen & Heath compatibles avec le protocole dSnake. Elle fournit 24 préamplis micro/ligne contrôlés à distance et 12 sorties ligne XLR.

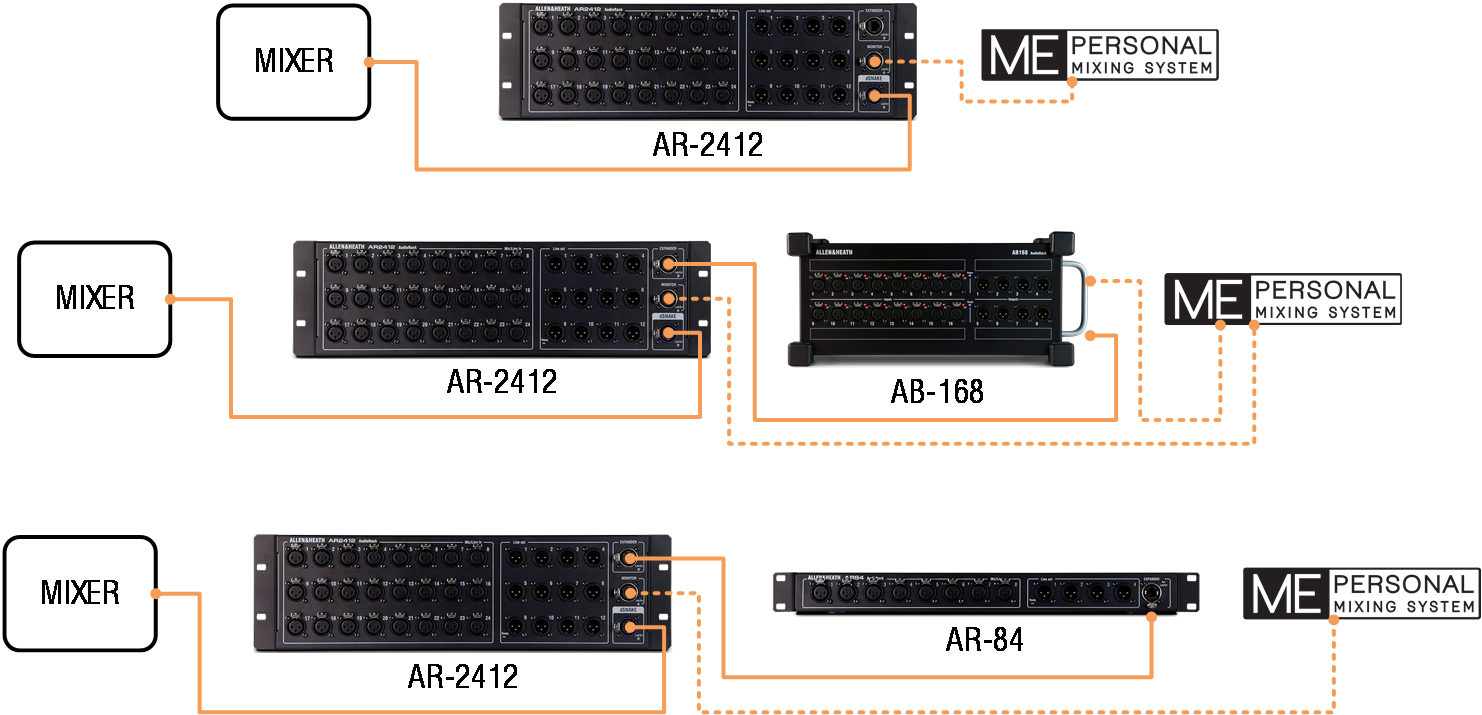

À l’aide d’un seul câble réseau, l’AR2412 peut être connecté directement au mixeur, le port d’extension permet ensuite une connexion en cascade (daisy-chain) vers un AB168 ou un AR84.
Un système de monitoring personnel ME peut également être connecté au port Monitor dédié fourni ou à un AB168 en cascade.

🛈 Un maximum de deux unités distantes dSnake peuvent être connectées au port dSnake de chaque mixeur.

L’AR2412 est utilisé pour augmenter le nombre de prises I/O dans un système et positionner à la fois les prises et la conversion AD/DA près de la source/scène. Il n’augmentera pas le nombre de canaux de traitement disponibles dans le système et doit être connecté à un mixeur où l’audio peut être traité et routé.

Compatibilité et câble

L’AR2412 utilise le protocole dSnake 48 kHz, qui est un protocole Ethernet rapide de couche 2 conçu pour les connexions point à point. Cela signifie qu’il peut être connecté aux ports dédiés dSnake inclus sur les systèmes GLD et Qu ou utilisé avec le port intelligent SLink qui peut basculer en mode dSnake.

Référez-vous à la documentation la plus récente de votre mixeur disponible sur www.allen-heath.com pour plus d’informations sur la connexion, le patching et le contrôle de l’AR2412 avec votre système.

Un câble Cat5e (ou supérieur) STP (Shielded Twisted Pair) doit être utilisé, avec une longueur maximale de câble de 100 m (330 ft) entre chaque unité. L’utilisation de coupleurs passifs pour joindre les câbles réduira cette distance.

Des câbles de qualité tournée haut de gamme sont disponibles auprès de votre revendeur A&H. Veuillez consulter www.allen-heath.com/ahproducts/cat5/ pour plus de détails.

Connexion, appariement automatique du firmware et comportement des LED

Lors de la mise sous tension, la LED « Power On » près de la connexion d’alimentation secteur s’allumera.

Lors de la connexion à un mixeur, l’AR2412 vérifiera automatiquement et adaptera son firmware au modèle de mixeur et à la version du firmware du mixeur.

Si une mise à jour du firmware est requise, elle s’effectuera automatiquement. Cela peut prendre jusqu’à 2 minutes. Pendant la mise à jour, la LED « Lnk/Err » du port clignotera en rouge et une fois la mise à jour terminée, l’AR2412 redémarrera automatiquement.

Lorsque le firmware correct est en cours d’exécution et connecté à un mixeur, la LED « Lnk/Err » à côté du port dSnake clignotera en jaune pour indiquer l’activité du lien et la LED « Ready » en façade s’allumera.

Disposition de la face avant de l’AR2412

1. Prises d’entrée 24 entrées micro/ligne équilibrées XLR. Les préamplis sont intégrés dans l’AR2412 et leur gain, atténuateur et alimentation fantôme 48 V sont contrôlés à distance depuis le mixeur via la liaison dSNAKE. Référez-vous à la documentation du mixeur pour des informations sur le patching de ces prises vers les canaux d’entrée ou d’autres destinations dans le système.
2. Prises de sortie 12 sorties équilibrées XLR fonctionnant à un niveau ligne nominal de +4 dBu. Référez-vous à la documentation du mixeur pour des informations sur le patching des signaux de sortie vers ces prises.
3. Port dSNAKE prise EtherCon/RJ45 pour connexion directe au mixeur. Il transporte les entrées, sorties et envois ME/monitor vers et depuis l’AR2412, ainsi que le contrôle des préamplis et les messages d’état du système.
4. Port MONITOR prise EtherCon/RJ45 pour connecter un système ME/monitor.
5. Port EXPANDER prise EtherCon/RJ45 pour connecter un AB168, un AR84 ou un système ME/monitor.

🛈 Des connecteurs EtherCon verrouillables sont recommandés pour éviter d’endommager les câbles ou les ports et éviter toute déconnexion accidentelle.
