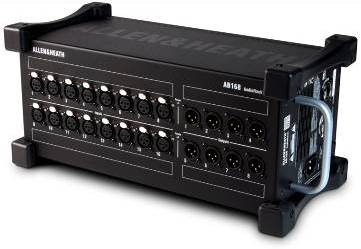

Le AB168 est une boîte de scène portable et robuste pour tous les systèmes de mixage numérique Allen & Heath compatibles avec le protocole dSnake. Il offre 16 préamplis micro/ligne contrôlés à distance et 8 sorties ligne XLR.

Il peut être utilisé horizontalement avec les connecteurs orientés vers le haut ou sur le côté, ou verticalement pour économiser de l’espace sur scène. Il peut également être monté dans une armoire ou une mallette de matériel 19” à l’aide du kit optionnel AB1608-RK19.

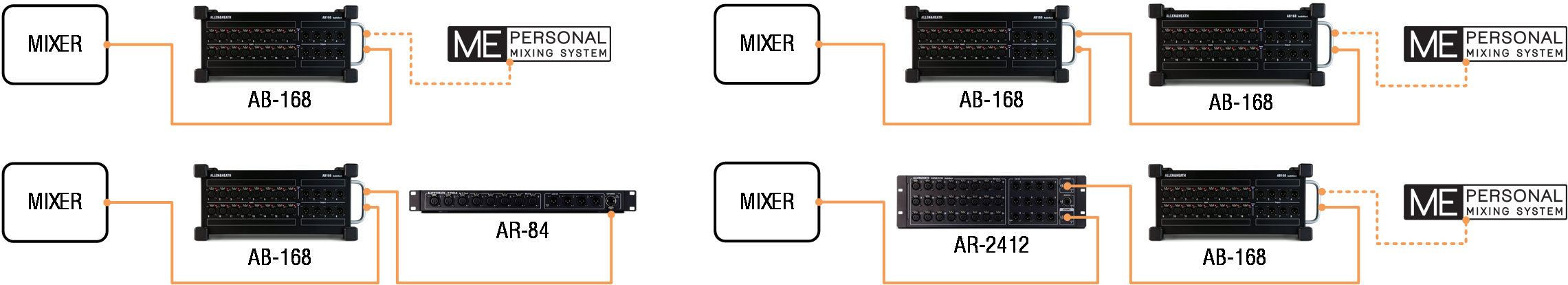

À l’aide d’un seul câble réseau, le AB168 peut être connecté directement au mixeur ou en cascade depuis un AR2412 ou un autre AB168. Un port d’extension permet de connecter un autre AB168 ou un AR84 lorsqu’il est utilisé comme première unité, ou un système de monitoring personnel ME lorsqu’il est utilisé comme première ou deuxième unité.

ⓘ Un maximum de deux unités distantes dSnake peut être connecté à chaque port dSnake du mixeur.

Le AB168 est utilisé pour augmenter le nombre de prises I/O dans un système et positionner à la fois les prises et la conversion AD/DA près de la source/scène. Il n’augmentera pas le nombre de canaux de traitement disponibles dans le système et doit être connecté à un mixeur où l’audio peut être traité et routé.

Compatibilité et câble

Le AB168 utilise le protocole dSnake 48kHz, qui est un protocole Ethernet rapide de couche 2 conçu pour les connexions point à point. Cela signifie qu’il peut être connecté aux ports dSnake dédiés inclus sur les systèmes GLD et Qu, ou utilisé avec le port intelligent SLink qui peut basculer en mode dSnake.

Consultez la documentation la plus récente pour votre mixeur disponible sur www.allen-heath.com pour plus d’informations sur la connexion, le patch et le contrôle du AB168 avec votre système.

Un câble Cat5e (ou supérieur) STP (Shielded Twisted Pair) doit être utilisé, avec une longueur maximale de câble de 100 m (330 ft) entre chaque unité. L’utilisation de coupleurs passifs pour joindre les câbles réduira cette distance.

Des câbles de qualité tournée haut de gamme sont disponibles auprès de votre revendeur A&H.

Connexion, appariement automatique du firmware et comportement des LED

Une fois sous tension, la LED « Power » à l’avant du AB168 s’allume.

Lors de la connexion à un mixeur, le AB168 vérifie automatiquement et adapte son firmware au modèle du mixeur et à la version du firmware du mixeur. Si une mise à jour du firmware est nécessaire, elle se fera automatiquement. Cela peut prendre jusqu’à 2 minutes et, si le AB168 est en cascade (connecté via une autre unité), la vérification et la mise à jour peuvent prendre un peu plus de temps. Pendant une mise à jour, la LED « Lnk/Err » du port clignotera en rouge et une fois la mise à jour terminée, le AB168 redémarrera automatiquement.

Lorsque le firmware correct est en cours d’exécution et que l’unité est connectée à un mixeur, la LED « Lnk/Err » à côté du port dSnake clignotera en jaune pour indiquer une activité de liaison et la LED « Ready » sur le panneau avant s’allumera.

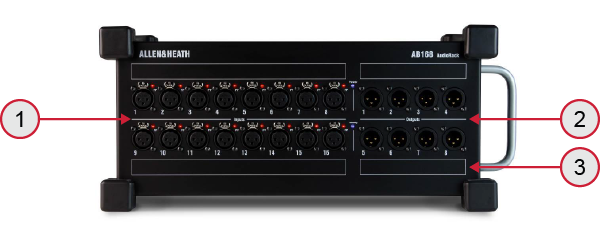

Disposition du panneau AB168

1. Prises d’entrée 16 entrées micro/ligne symétriques XLR avec indicateur d’alimentation fantôme +48V. Les préamplis sont intégrés dans le AB168 et leur gain, atténuateur et alimentation fantôme 48V sont contrôlés à distance depuis le mixeur via la liaison dSNAKE. L’indicateur d’alimentation fantôme détecte la tension à la prise qu’elle soit fournie par le AB168 ou reçue d’une source externe. Consultez la documentation du mixeur pour des informations sur le patch de ces prises vers les canaux d’entrée ou autres destinations dans le système.
2. Prises de sortie 8 sorties symétriques XLR fonctionnant à un niveau ligne nominal de +4 dBu. Consultez la documentation du mixeur pour des informations sur le patch des signaux de sortie vers ces prises.
3. Étiquetage des prises Un espace est prévu à côté des prises pour un étiquetage personnalisé.

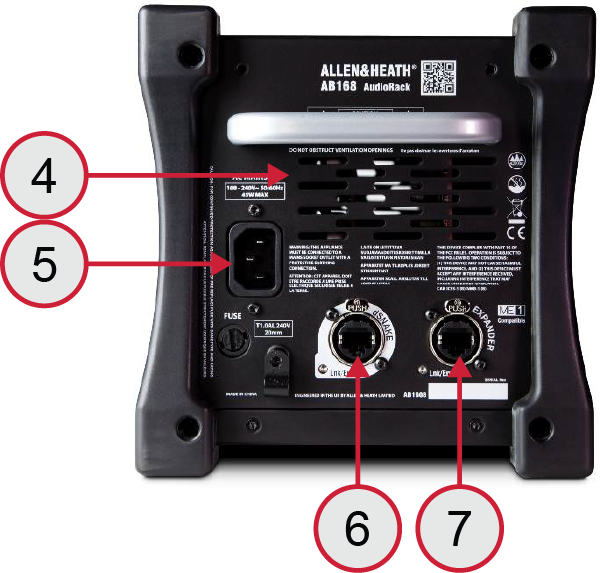

4. Orifices de ventilation Assurez une bonne ventilation sur les côtés et à l’arrière du rack. Évitez d’obstruer les orifices pendant l’utilisation. Évitez l’entrée de saleté ou de liquide.



5. Entrée d’alimentation secteur Connecteur IEC et fusible pour l’alimentation à tension universelle intégrée. Celle-ci accepte les tensions mondiales de 100 à 240 V AC 50/60 Hz. Vérifiez que vous avez reçu le câble secteur adapté à votre région. Fixez le câble en place à l’aide de la pince plastique en P. Utilisez un tournevis Torx T20 pour remettre la vis en place.
6. Port dSNAKE Connecteur EtherCon/RJ45 pour connexion directe au mixeur ou via un AR2412 ou un autre AB168. Il transporte les entrées, sorties et envois ME/monitor vers et depuis le AB168 ainsi que le contrôle des préamplis et les messages de statut du système.
7. Port EXPANDER Connecteur EtherCon/RJ45 pour connecter un second AB168, un AR84 ou un système ME/monitor.

ⓘ Il est recommandé d’utiliser des connecteurs verrouillables EtherCon pour éviter d’endommager les câbles ou les ports et prévenir toute déconnexion accidentelle.
