Guide de démarrage DT164-W

Print to PDF
  • Mise à jour

Le DT164-W est un expandeur Dante I/O à installation fixe pour les systèmes de mixage numériques Allen & Heath. Il fournit 16 préamplis micro/ligne télécommandés à distance et 4 sorties ligne XLR. Il se connecte au réseau Dante via un seul câble Cat5, ou deux câbles pour la redondance.

Le DT164-W peut être utilisé en position autonome, monté dans une boîte au sol, fixé sur un mur, ou encastré dans un mur. Différentes options d’alimentation sont proposées selon l’application.

⚠ Ce produit doit être installé par un installateur professionnel ou un électricien qualifié.

Contenu

Vérifiez que vous avez reçu les éléments suivants avec votre unité DT164-W :

  • Module de presse-étoupe optionnel (référence 004-1097) pour une installation permanente du câblage secteur AC.
  • Cadre de montage (AA11504) pour montage encastré ou en saillie sur mur.
  • 6 vis M4 6mm T20 (AB2921) pour fixer le DT164-W au cadre de montage.

Logiciels et firmware

Visitez le site web d’Audinate pour en savoir plus sur Dante, et téléchargez Dante Controller pour router l’audio et configurer les appareils sur un réseau Dante : https://www.audinate.com/

ⓘ Le contrôle des préamplis du DT164-W par une console SQ nécessite un firmware SQ V1.4 ou supérieur et un firmware carte Dante SQ V1.0.5 ou supérieur.

ⓘ Le contrôle des préamplis du DT164-W par une console dLive nécessite un firmware dLive V1.8 ou supérieur et une carte dLive M-DL-Dante 64x64 ou 128x128. L’utilisation de la carte iLive/GLD M-Dante n’est pas prise en charge.

ⓘ Consultez www.allen-heath.com pour le dernier firmware DT164-W et les instructions de mise à jour.

Connexion

Mode redondant

Mode commuté (exemple en chaîne de marguerite)

Mode commuté (exemple de division numérique)

Réglage de l’horloge et routage des signaux

Utilisez l’onglet Routing de Dante Controller pour router les signaux entre les appareils Dante. Lorsqu’une prise DT164-W valide est routée vers une carte Dante dLive / SQ, et patchée vers un canal d’entrée, la console dLive / SQ affichera les commandes de gain préampli, +48V et atténuation pour la prise.

Utilisez l’onglet Clock Status de Dante Controller pour sélectionner le leader du réseau Dante. Le DT164-W doit toujours être un esclave d’horloge sur le réseau Dante, la console étant généralement réglée sur « Preferred Leader » et « Enable Sync To External ».

Panneau supérieur et options d’alimentation

  1. Dante Secondaire Peut être configuré en mode Redondant ou en mode Commuté pour connexion à plusieurs appareils, par exemple deux consoles de mixage. Configurez le mode du port dans Dante Controller.
  2. Dante Principal Port EtherCon pour la connexion au réseau Dante. Le câble transporte les signaux audio ainsi que les données de contrôle des préamplis.
  3. Réinitialiser les paramètres réseau Maintenez enfoncé l’interrupteur encastré pendant 10 secondes pour réinitialiser les paramètres réseau du DT164-W. Cela supprimera toute adresse IP statique et reviendra aux paramètres d’usine (DHCP / zero-conf).
  4. Entrée DC 12V Peut être utilisée à la place de l’alimentation secteur AC pour alimenter l’unité lorsqu’une distribution DC adéquate est fournie dans un bâtiment. Peut également servir d’alimentation de secours en cas de coupure secteur.
  5. Entrée d’alimentation secteur L’alimentation universelle intégrée accepte des tensions de 100 à 240V AC 50/60Hz. Un module avec prise IEC est monté par défaut. Un module optionnel est fourni pour une installation permanente, avec des trous à perforer pour accepter un presse-étoupe.

⚠ Le remplacement du module d’entrée IEC AC et le câblage secteur pour une installation permanente doivent être effectués par un électricien qualifié. Voir les instructions plus loin dans ce guide.


Panneau avant

  1. Prises d’entrée Entrées micro/ligne symétriques XLR avec indicateur d’alimentation fantôme +48V. Les préamplis sont intégrés dans le DT164-W et leur Gain, Atténuation et +48V sont contrôlés via le réseau.

    L’indicateur +48V détecte la tension à la prise, qu’elle soit fournie par le DT164-W ou reçue d’une source externe.

  2. Prises de sortie Sorties symétriques XLR fonctionnant à un niveau nominal de +4dBu.
  3. Ventilations Assurez une bonne ventilation à l’avant de l’unité. Évitez d’obstruer les évents pendant l’utilisation. Évitez l’entrée de saleté ou de liquide.

Installation – montage

 ⚠ AVERTISSEMENT
Pour éviter tout risque de blessure, cet appareil doit être solidement fixé au sol/mur conformément aux instructions d’installation.

Montage mural Utilisez le cadre de montage AA11504 dans l’orientation indiquée ci-dessous. Fixez le cadre au mur avec des fixations ou vis adaptées au type de mur, puis alignez les inserts filetés sur les côtés du DT164-W avec le cadre, et sécurisez l’unité avec les 6 vis M4 6mm T20 fournies.



Montage encastré dans un mur Utilisez le cadre de montage AA11504 dans l’orientation indiquée ci-dessous. Alignez les inserts filetés sur les côtés du DT164-W avec le cadre, et fixez l’unité avec les 6 vis M4 6mm T20 fournies. Connectez l’alimentation et le(s) câble(s) Cat5, puis fixez l’ensemble au mur avec des fixations ou vis adaptées au type de mur.

Montage au sol Le DT164-W peut être monté dans une boîte au sol / poche de scène / trappe. Il doit être installé conformément aux réglementations locales d’installation et de câblage. Nous recommandons d’utiliser le système de poche de scène ACE Backstage 174SLBK pour une utilisation avec le DT164-W.

Autres options Le DT164-W s’adapte à une boîte NEMA Type 1 / IP10 12x12” ou équivalent. Un cadre de montage personnalisé peut être nécessaire.

Installation permanente avec le module de presse-étoupe

⚠ Le remplacement du module d’entrée IEC AC et le câblage secteur pour une installation permanente doivent être effectués par un électricien qualifié et réalisés conformément aux règlements locaux de câblage.

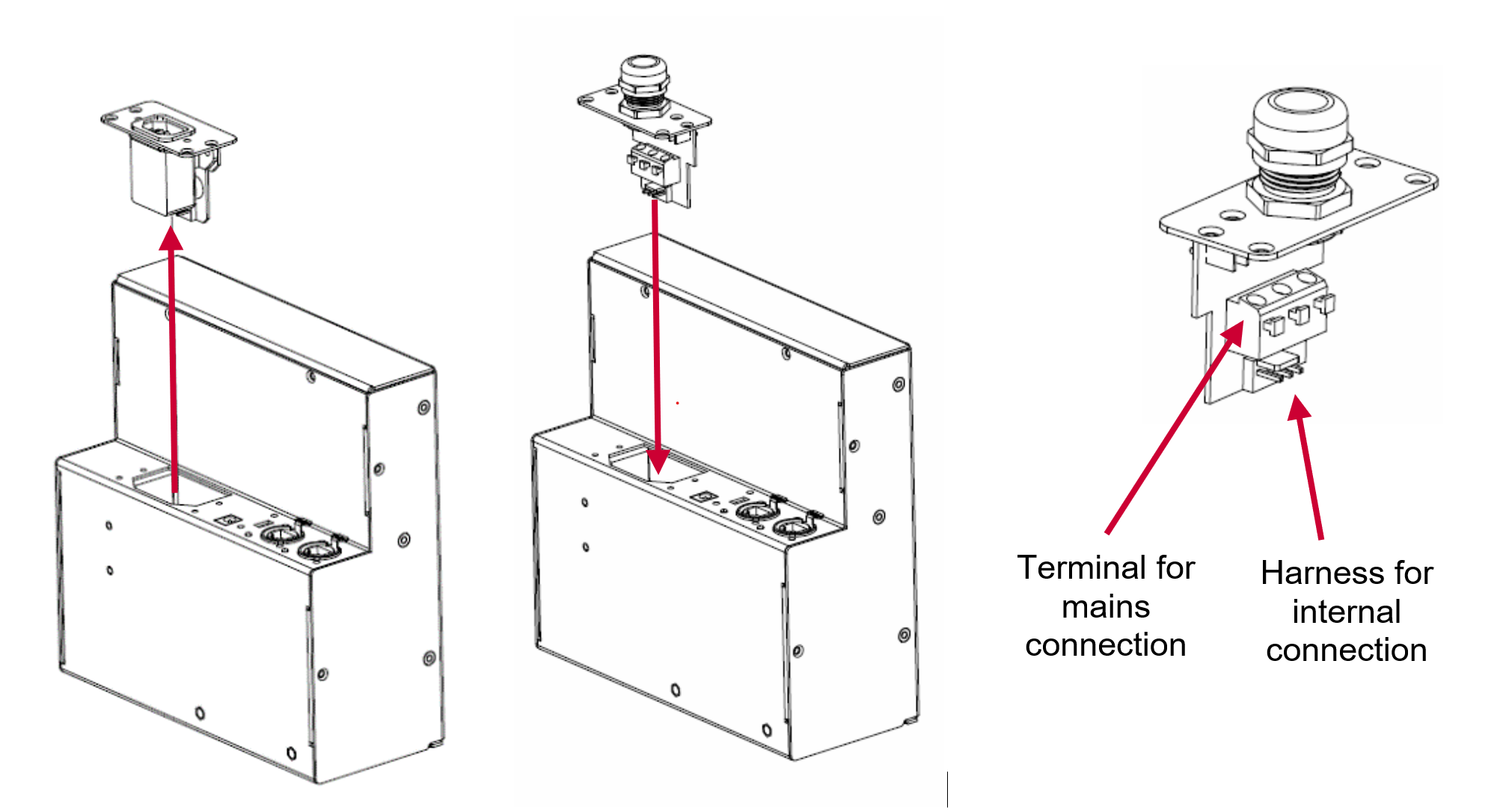

Pour remplacer le module IEC :

  • Retirez les 4 vis à l’aide d’un tournevis Torx T8.
  • Retirez le module et débranchez le faisceau en bas de l’ensemble.
  • Montez un presse-étoupe ou un passe-câble adapté à la taille du câble sur la plaque du module de presse-étoupe.
  • Faites passer le câble secteur à travers le presse-étoupe. Taille minimale du câble 0,75mm2 ou 20 AWG.
  • Connectez le câble secteur au connecteur à bornes du module de presse-étoupe, en respectant la polarité et la mise à la terre indiquées sur le module.
  • Serrez fermement le presse-étoupe autour du câble.
  • Rebranchez le faisceau interne en bas du module de presse-étoupe.
  • Fixez le module à l’unité avec les 4 vis T8.



⚠ DÉCONNEXION DE L’ALIMENTATION
Le dispositif de coupure de l’alimentation secteur est le disjoncteur multipolaire d’installation ou la prise fusible commutée qui doit être étiquetée et accessible pour être facilement opérable lorsque l’appareil est en service.
