INTRODUCTION

Xone:24C est une table de mixage hybride compacte 2+1 canaux pour DJ qui allie la qualité sonore analogique à une connectivité numérique flexible.

S'appuyant sur les bases de la Xone:24 entièrement analogique, le Xone:24C ajoute une interface USB-C de haute qualité et un hub USB alimenté pour une intégration facile avec les configurations DVS, streaming et production.

CONTENU DE L'EMBALLAGE

Xone:24C table de mixage

Alimentation DC et câble IEC

Carte QR

Suivez le lien QR pour accéder aux dernières ressources pour l'appareil.

Livret d'informations de sécurité et réglementaires

Contient des informations importantes de sécurité et doit être lu avant utilisation.

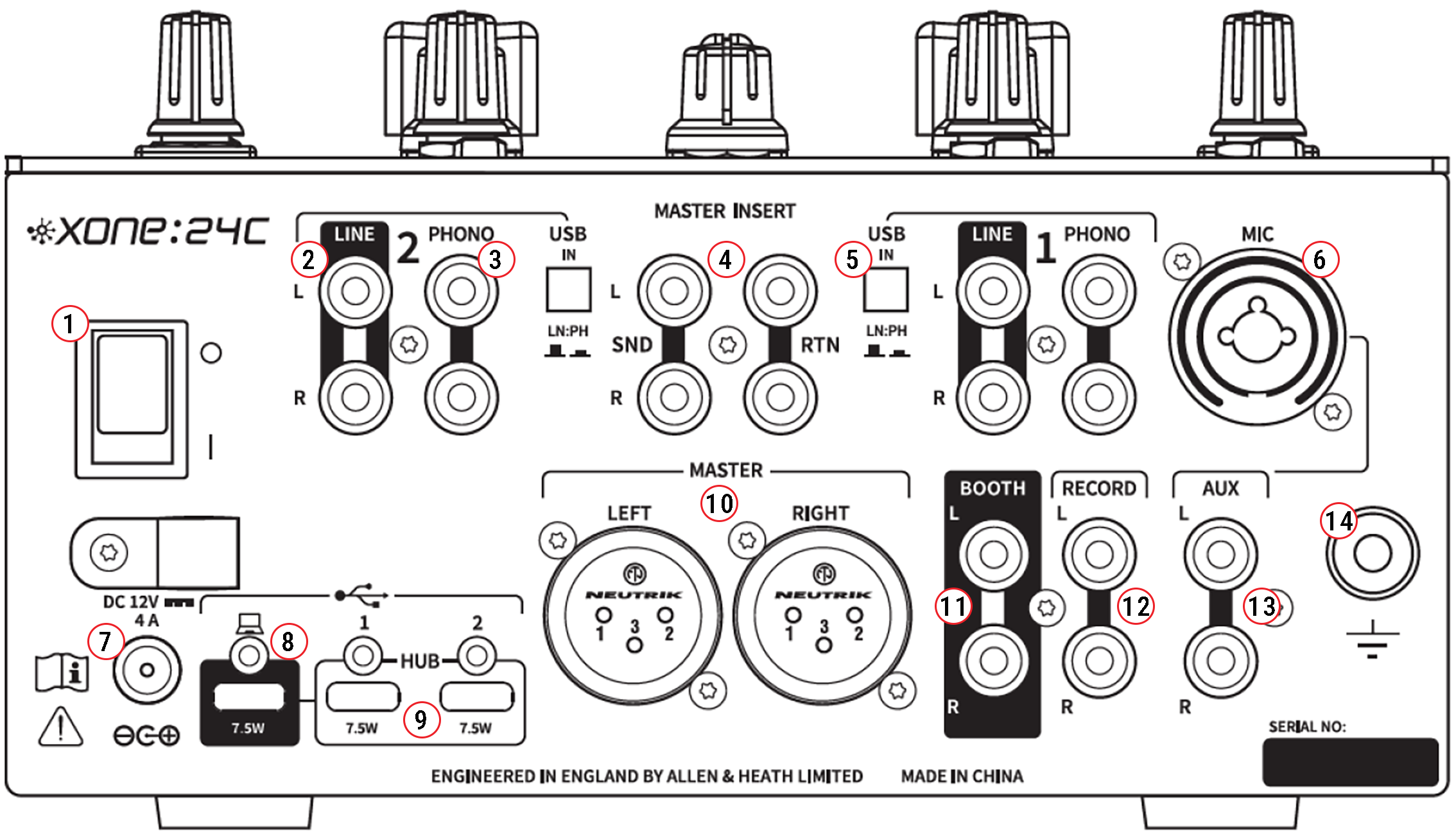

CONNECTEURS ARRIÈRE

1. Interrupteur d'alimentation secteur

Met l'alimentation DC secteur de la table de mixage sur MARCHE ( I ) et ARRÊT ( O )
Assurez-vous que la fiche du connecteur DC est bien enfoncée dans la prise du panneau arrière avant de mettre sous tension.
ⓘ Il est d'usage de baisser ou d'éteindre les amplificateurs de puissance ou enceintes actives connectés avant de mettre sous ou hors tension l'alimentation secteur de la table de mixage afin d'éviter tout dommage potentiel aux systèmes d'enceintes dû aux transitoires de mise sous tension.

2. Entrées LINE, CH 1 & 2

Déséquilibrées (RCA). Connectez des lecteurs média stéréo au niveau LINE ou d'autres sources audio au niveau LINE à l'entrée LINE.
Vous pouvez également connecter d'autres sources déséquilibrées au niveau LINE en utilisant des adaptateurs RCA.
ⓘ Ne pas connecter des platines nécessitant une égalisation RIAA. Évitez également d'utiliser des câbles de qualité inférieure, comme ceux souvent fournis avec du matériel domestique, car cela peut affecter la qualité du signal et s'avérer rapidement peu fiable en utilisation.

3. Entrées PHONO, CH 1 & 2

Déséquilibrées (RCA). Branchez les platines avec cellules magnétiques nécessitant une égalisation RIAA.
Branchez les platines non-RIAA sur les entrées LINE.

NOTE : Ne pas brancher des sources au niveau LINE sur les entrées PHONO car cela surcharge le préampli et provoque une forte distorsion du signal.

4. INSERT MASTER

Déséquilibré (RCA). Connectez les entrées de votre matériel d'effets externe à l'INSERT MASTER SND et ses sorties à l'INSERT MASTER RTN.
Utilisez le bouton INSERT MASTER IN sur le panneau supérieur pour envoyer l'audio vers votre appareil d'effets ou de traitement dynamique externe.

Alternativement, vous pouvez aussi utiliser l'INSERT MASTER pour connecter du matériel dynamique, comme des limiteurs de signal ou égaliseurs graphiques, pour un traitement en ligne du signal avant la sortie principale du mix.
ⓘ Les cavaliers INSERT MASTER, connectés entre INSERT MASTER SND L / RTN L et INSERT MASTER SND R / RTN R, maintiennent la continuité du chemin du signal principal lorsque l'interrupteur INSERT MASTER IN est activé mais aucun matériel externe n'est connecté. Cela évite toute interruption audio involontaire dans la sortie principale.

5. Commutateurs de sélection source USB IN LN/PH, CH 1 & 2

Réglez les entrées USB IN des canaux 1 & 2 ('upstream' - de la table vers l'hôte USB) sur LN (niveau ligne) ou PH (niveau RIAA) pour l'entrée du signal vers l'hôte USB. Pour le contrôle DVS (timecode CD / vinyle) en modes STREAM et DVS*, ou pour enregistrer les entrées matérielles des canaux 1 & 2 via USB.
ⓘ *Reportez-vous à la section USB MODE & Routage de la carte son ci-dessous pour plus de détails.

6. Entrée MIC, canal auxiliaire

Combi équilibrée (XLR ou jack TRS 1/4"). Utilisez un microphone dynamique de bonne qualité et basse impédance.
La connexion XLR est câblée ; Broche 1 = Masse, Broche 2 = Chaude (+), Broche 3 = Froide (-)
La connexion jack TRS est câblée ; Pointe = Chaude (+), Bague = Froide (-), Manchon = Masse
ⓘ Ne pas utiliser de microphones à haute impédance ou des microphones à condensateur nécessitant une alimentation fantôme. Évitez autant que possible les micros déséquilibrés.

7. Entrée DC secteur

Connectez l'unité d'alimentation DC (fournie) pour alimenter la table de mixage.

Vérifiez que le câble IEC avec fiche moulée compatible avec l'alimentation secteur locale est fourni avec votre table.
L'unité d'alimentation externe accepte des tensions secteur dans la plage 100-240V sans changer de fusibles ou de réglages.

8. Port USB HOST

USB-C. Carte son USB interne Hi-Speed 12 canaux (3 stéréo IN/3 stéréo OUT), 24Bit/96kHz, compatible macOS / iOS en classe. Compatible ASIO*. Connexion MIDI directe et full-duplex.
ⓘ Reportez-vous à la section USB MODE & Routage de la carte son ci-dessous pour plus de détails.

9. Ports USB HUB doubles

USB-C. Le Xone:24C dispose de deux ports USB-C HUB qui remplacent X:Link, permettant un contrôle MIDI étendu et l'agrégation audio pour les logiciels DJ ou DAW via un ordinateur connecté. Ces ports supportent à la fois les nouveaux contrôleurs Xone:K3 et les contrôleurs de la série K hérités, ainsi que les appareils USB-C de classe conforme tiers, supportant une topologie en étoile pour permettre au système hôte de reconnaître chaque appareil connecté individuellement.

ⓘ Chaque port USB-C (HOST et HUB) sur le Xone:24C fournit jusqu'à 7,5W d'alimentation par bus.
Le port HOST peut fournir une alimentation inversée pour charger des appareils USB hôtes conformes tels que tablettes et smartphones lorsqu'ils sont connectés et utilisés.
Chaque port HUB permet la connexion directe et l'alimentation des nouveaux contrôleurs Xone:K3 et des contrôleurs de la série K hérités (Xone:K1 ou Xone:K2), ainsi que d'appareils tiers. Ils peuvent aussi être utilisés pour charger des appareils USB bus-powered conformes.

10. Sorties MASTER

Équilibrées (XLR). Sorties principales stéréo LR MIX alimentant le système PA du club ou les enceintes actives équilibrées. Câblage ; Broche 1 = Masse, Broche 2 = Chaude (+), Broche 3 = Froide (-).

11. Sorties BOOTH

Déséquilibrées (RCA). Sortie stéréo au niveau LINE avec contrôle de niveau dédié pour le moniteur local du DJ.

12. Sorties RECORD

Déséquilibrées (RCA).
Sortie LR MIX au niveau pré-MASTER pour connexion à des appareils d'enregistrement externes.

13. Entrées LINE, canal auxiliaire

Déséquilibrées (RCA). Connectez des sources audio stéréo au niveau LINE auxiliaire à l'entrée AUX.

14. Borne de terre du châssis

Une borne de masse robuste est fournie pour connecter les straps de terre des platines afin d'éviter le ronflement de masse.
ⓘ Évitez les platines 'auto-massées' sans strap de terre dédié.

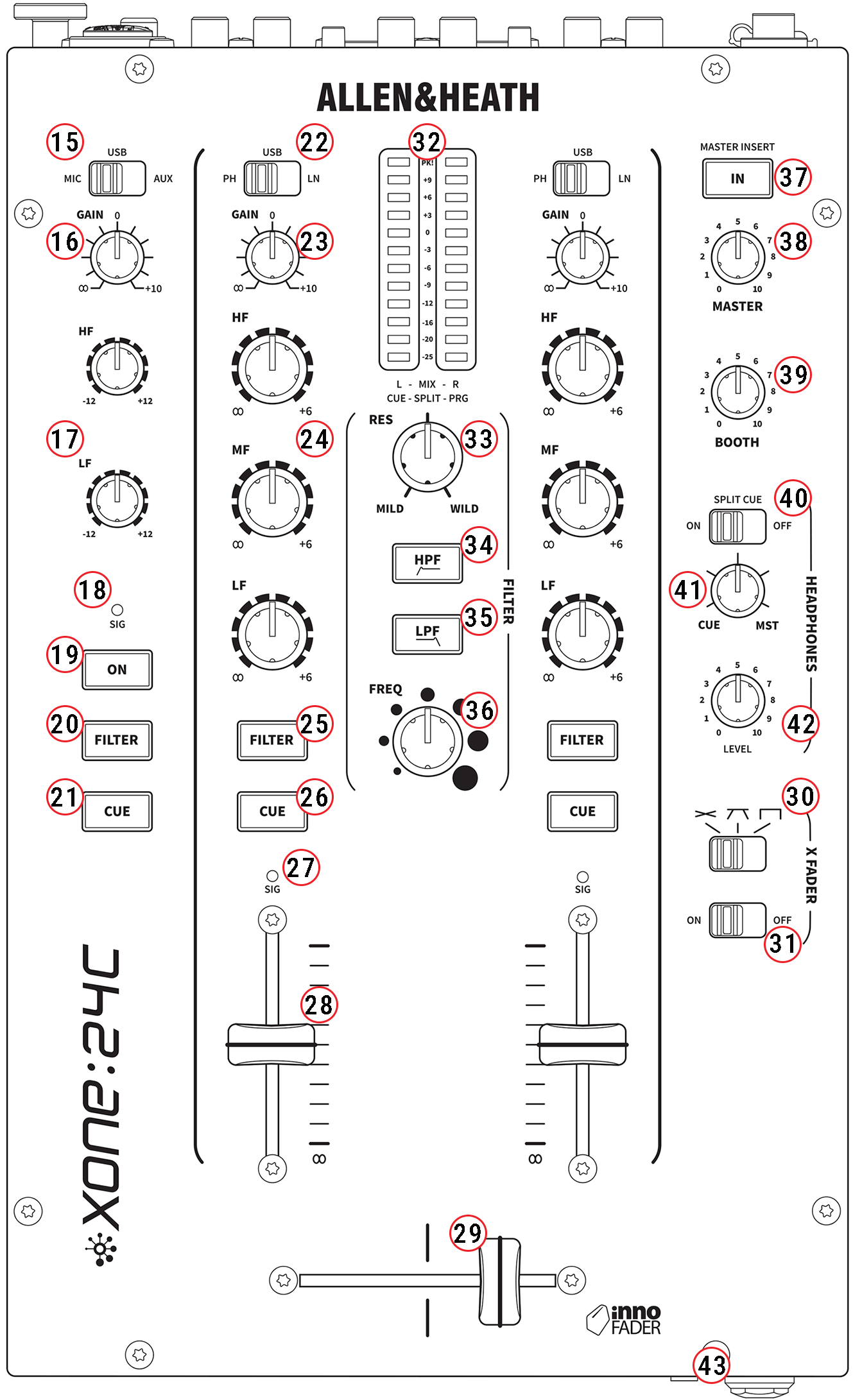

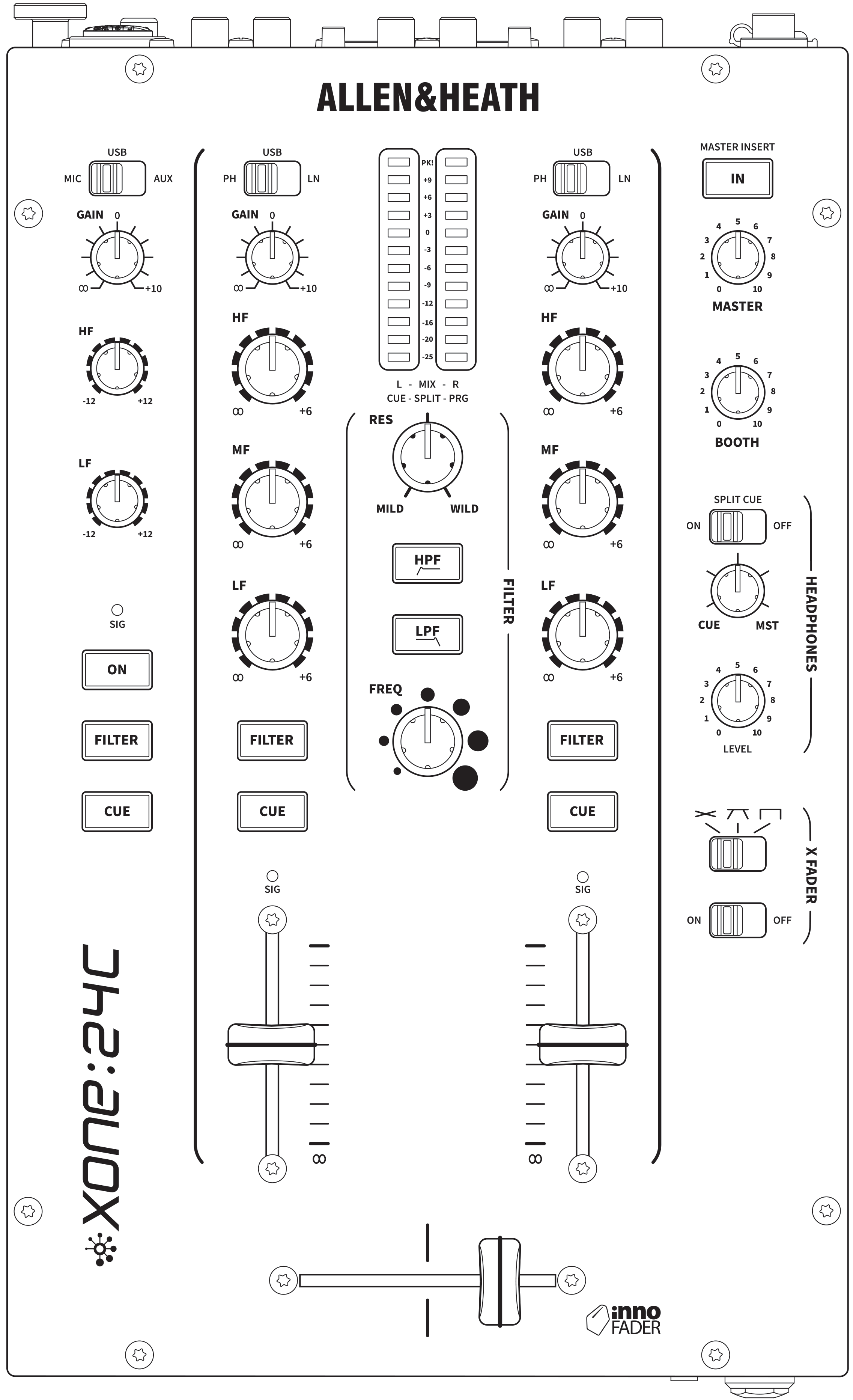

PANNEAU SUPÉRIEUR

Entrées MIC / USB / AUX. Canal A

15. Commutateur de sélection d'entrée MIC / USB / AUX

Permet de basculer l'entrée du canal auxiliaire entre MIC, USB ou sources audio au niveau ligne AUX RCA.

16. Contrôle de gain du canal

Ajuste la sensibilité d'entrée du canal pour compenser différents niveaux de sources audio. -∞/+10dB.

17. Égaliseur du canal

Le canal MIC/USB/AUX A est équipé d'un égaliseur à 2 bandes en plateau, offrant 12dB de coupure ou de boost sur chaque bande. Les fréquences sont réglées à :

HF plateau : 4,4 kHz - point 3dB (Haute fréquence, aigu)
LF : 160Hz - point 3dB (Basse fréquence, basse)

18. LED de niveau de signal d'entrée

Une LED tricolore affiche le niveau du signal source. Vert indique la présence du signal. Bleu indique un niveau de signal entre l'unité (0dB) et +9. Si la LED est continuellement rouge, baissez le niveau de gain du canal vers le bas.

19. Interrupteur ON/OFF du canal

Active ou désactive le routage audio du canal vers les sorties master LR MIX et REC. Utile si un microphone non commuté est utilisé pour faire entrer ou sortir facilement les voix du mix.
ⓘ Cela n'affecte pas la sortie du signal CH A vers le CUE.

20. Commutateur d'assignation du filtre du canal

Appuyez pour router l'audio du canal post-GAIN / post-EQ / post-FADER vers l'étage FILTRE.
Le bouton s'allume en BLEU lorsqu'il est actif.

ⓘ Les commutateurs d'assignation FILTRE sont également utilisés pour configurer les options de mode USB.
Reportez-vous aux sections CONFIGURATION AU DÉMARRAGE et MODES USB ci-dessous pour plus de détails.

21. Commutateur CUE du canal

Appuyez pour écouter l'audio pré-LR MIX du canal dans les sorties casque et pour voir son niveau sur les mètres principaux (MIX). Le bouton s'allume en ROUGE lorsqu'il est actif. Le réglage CUE par défaut est non verrouillable, où les commutateurs restent activés jusqu'à ce que le bouton soit pressé à nouveau ou qu'un autre CUE soit sélectionné.

ⓘ Les commutateurs d'assignation CUE sont également utilisés pour configurer les options de mode CUE verrouillable et non verrouillable.
Reportez-vous aux sections CONFIGURATION AU DÉMARRAGE, CONFIGURATION EN MARCHE et MODES CUE ci-dessous pour plus de détails.

ⓘ Les boutons CUE envoient également des commandes MIDI NOTE au port USB HOST.
Reportez-vous à la section CONTRÔLE MIDI ci-dessous pour plus de détails.

Entrées PH / USB / LN. Canaux 1 et 2

22. Commutateur de sélection d'entrée PH / USB / LN

Permet de basculer les entrées des canaux 1 & 2 entre PHONO RCA, USB ou sources audio au niveau LINE RCA.

23. Contrôle de gain du canal

Ajuste la sensibilité d'entrée du canal pour compenser différents niveaux de sources audio. -∞/+10dB.

24. Égaliseur du canal

Chaque canal est équipé d'un puissant égaliseur isolateur 3 bandes, offrant un boost contrôlé de +6dB en position maximale et une atténuation totale « Total Kill » sur chaque bande en position minimale. Les fréquences centrales/coupures sont réglées à :

HF 3,5 kHz (Haute fréquence, aigu)
MF 1,1 kHz (Fréquence moyenne)
LF 500 Hz (Basse fréquence, basse)

25. Commutateur d'assignation du filtre du canal

Appuyez pour router l'audio du canal post-GAIN / post-EQ / post-FADER vers l'étage FILTRE. Le bouton s'allume en BLEU lorsqu'il est actif.

ⓘ Les commutateurs d'assignation FILTRE sont également utilisés pour configurer les options de mode USB.
Reportez-vous aux sections CONFIGURATION AU DÉMARRAGE et MODES USB ci-dessous pour plus de détails.

26. Commutateur CUE du canal

Appuyez pour écouter l'audio pré-LR MIX du canal dans les sorties casque et pour voir son niveau sur les mètres principaux (MIX). Le bouton s'allume en ROUGE lorsqu'il est actif. Le réglage CUE par défaut est non verrouillable, où les commutateurs restent activés jusqu'à ce que le bouton soit pressé à nouveau ou qu'un autre CUE soit sélectionné.

ⓘ Les commutateurs d'assignation CUE sont également utilisés pour configurer les options de mode CUE verrouillable et non verrouillable.
Reportez-vous aux sections CONFIGURATION AU DÉMARRAGE, CONFIGURATION EN MARCHE et MODES CUE ci-dessous pour plus de détails.

ⓘ Les boutons CUE envoient également des commandes MIDI NOTE au port USB HOST.
Reportez-vous à la section CONTRÔLE MIDI ci-dessous pour plus de détails.

27. LED SIG du canal

Une LED tricolore indique le niveau du signal du canal.
L'audio du canal est mesuré post-GAIN / post-EQ et pré-FADER, pour afficher l'effet du réglage de l'EQ sur les niveaux d'entrée avant le routage vers le LR MIX.

Les contrôles de gain du canal doivent être réglés pour que la LED affiche du vert, avec une moyenne autour de 0 sur les mètres lorsqu'il est en écoute, avec des pics autour de +6 à +9, affichés en bleu sur la LED. Si la LED affiche continuellement du rouge, baissez le contrôle de gain vers le bas.

28. Fader du canal

Un fader VCA de haute qualité, à déplacement fluide de 45mm, à double rail, ajuste le niveau du signal du canal routé vers le mix principal de complètement coupé à complètement ouvert (unité).

ⓘ Les faders de canal envoient également des CC MIDI au port USB HOST.
Reportez-vous à la section CONTRÔLE MIDI ci-dessous pour plus de détails.

CROSSFADER

29. X FADER

Le crossfader est un mini innoFADER® VCA (amplificateur contrôlé en tension) qui affecte également le niveau des signaux routés via le Xone:VCF.

Permet de faire un fondu entre l'audio du canal 1 assigné à gauche et du canal 2 assigné à droite du crossfader, typiquement pour effectuer un fondu en douceur vers un nouveau morceau, superposer créativement des sons, ou pour le scratch et le cut mixing.

ⓘ L'assignation du fader du canal 1 est fixe à gauche (X) du crossfader. L'assignation du fader du canal 2 est fixe à droite (Y) du crossfader.

ⓘ Le crossfader envoie également des CC MIDI au port USB HOST.
Reportez-vous à la section CONTRÔLE MIDI ci-dessous pour plus de détails.

30. Commutateur de courbe du X FADER

Ce commutateur sélectionne la courbe de réponse du crossfader entre puissance constante, transition ou coupe rapide, pour s'adapter aux styles de scratch ou cut mixing.

31. Interrupteur ON/OFF du X FADER

Active ou désactive le crossfader.
Quand il est désactivé, les canaux 1 et 2 contournent le crossfader.

MÈTRES PRINCIPAUX et FILTRE

32. Mètres MIX / Moniteur

Les mètres principaux suivent la source de moniteur sélectionnée. Par défaut, ils affichent le niveau du MIX principal, remplacé par les niveaux des canaux d'entrée lorsqu'un commutateur CUE de canal est actif.

Si le mode CUE SPLIT est activé, le mètre MIX gauche (L) affiche le niveau du signal CUE et le mètre MIX droit (R) affiche les niveaux du bus mix. Le niveau audio CUE est pré-MASTER, pour éviter un décalage dû à la position du contrôle de niveau MASTER.

ⓘ La table doit être utilisée avec des mètres affichant une moyenne autour de 0 et des pics les plus forts entre +6 et +9.

Si l'indicateur PK! s'allume en continu, assurez-vous que les réglages de GAIN ou d'EQ ne saturent pas l'indicateur SIG du canal et, si nécessaire, baissez le gain du canal, l'EQ ou les faders pour éviter la saturation des mètres LR MIX.
Reportez-vous à la section NIVEAUX DE FONCTIONNEMENT pour plus d'informations.

33. Contrôle RES

Le contrôle de résonance produit le son classique du filtre Xone:VCF en renvoyant une partie de la sortie du filtre à son entrée. Le contrôle varie de MILD, produisant un effet très subtil, à WILD, produisant un effet de phase dramatique avec rétroaction juste avant l'oscillation.

34. Commutateur HPF

Active le filtre passe-haut (coupe des basses).
Reportez-vous à la section Référence du filtre pour plus d'informations.

35. Commutateur LPF

Active le filtre passe-bas (coupe des aigus).
Reportez-vous à la section Référence du filtre pour plus d'informations.

36. Contrôle FREQ

Le contrôle de balayage de fréquence règle la fréquence de coupure -3dB du filtre contrôlé en tension. Il varie de très basse fréquence (20kHz).
Reportez-vous à la section RÉFÉRENCE FILTRE ci-dessous pour plus d'informations.

ⓘ Les boutons HPF et LPF ainsi que le contrôle FREQ envoient également des commandes MIDI au port USB-C HOST.
Reportez-vous à la section CONTRÔLE MIDI ci-dessous pour plus d'informations.

SECTION MASTER ET CASQUE

37. Interrupteur INSERT MASTER

Permet de commuter le matériel externe FX ou autre matériel, tel qu'un limiteur, compresseur ou égaliseur graphique, connecté aux prises INSERT MASTER du panneau arrière, dans ou hors de la sortie mix MASTER.

ⓘ Par défaut, les cavaliers INSERT MASTER sont connectés entre les prises INSERT SND et RTN. Si aucun matériel FX ou de traitement n'est connecté, ils doivent rester en place pour éviter que l'audio du mix principal ne soit coupé si l'interrupteur INSERT MASTER est activé par inadvertance.

38. Contrôle de niveau MASTER

Un contrôle rotatif MASTER ajuste le niveau des sorties principales MASTER 1 et MASTER 2 du panneau arrière alimentant le système sonore de la salle.
Cela n'affecte pas le niveau de sortie BOOTH ni les mètres.

39. Contrôle de niveau BOOTH

Ajuste le niveau du signal vers la sortie stéréo BOOTH RCA. Cela n'affecte pas le niveau du casque.

La sortie BOOTH peut être utilisée comme moniteur de cabine DJ, ou comme sortie d'enregistrement ou zone supplémentaire.

40. CUE SPLIT

Sélectionne le mode de fonctionnement du bus CUE.
Normalement, appuyer sur un commutateur CUE de canal remplace les signaux de programme gauche et droit par le signal CUE actif. Avec SPLIT activé, le bus CUE remplace seulement le canal gauche, laissant le programme dans le canal droit.
Le mètre MIX gauche affiche le niveau du signal CUE et le mètre MIX droit affiche le niveau PRG (niveau LR MIX). Ceci est très utile pour le beatmixing au casque.

41. Contrôle CUE / MST

Permet de mélanger la sortie master (MST) avec le signal CUE. En tournant complètement vers la gauche, seuls les canaux CUE actifs sont entendus dans le casque. En tournant progressivement vers la droite, la sortie master est introduite dans le casque avec le CUE actif.
ⓘ L'activation du CUE SPLIT ON désactive automatiquement ce contrôle.

42. Contrôle de niveau CASQUE

Ajuste le niveau audio dans le casque stéréo.
ⓘ Cela n'affecte pas le niveau du moniteur local BOOTH.

43. Sorties casque

Prises jack TRS stéréo 1/4" et mini-jack 3,5 mm situées à l'avant de la table.
Branchez un casque stéréo de bonne qualité conçu pour la surveillance DJ.
Utilisez des casques fermés pour une isolation acoustique maximale lors du pré-écoute.
Reportez-vous à la section Niveaux de fonctionnement pour plus d'informations.

INSTALLATION DU PILOTE (PC uniquement)

ⓘ Systèmes d'exploitation Apple^®

Le Xone:24C dispose d'une interface Apple CoreAudio et CoreMIDI conforme aux classes qui fonctionne sur macOS^®, iPadOS™ et iOS sans nécessiter l'installation de pilotes matériels.

Microsoft Windows^® PC

Pour qu'un PC accède à tous les canaux de la carte son USB Host de votre Xone:24C, vous devez installer les pilotes dédiés compatibles ASIO^®, téléchargeables sur le site Allen & Heath.

Assurez-vous d'être connecté au PC avec un accès administrateur activé.

Une fois le paquet de pilotes téléchargé, extrayez l'installateur sur le bureau de votre ordinateur.

Double-cliquez sur le fichier Xone:24C Driver Setup pour commencer.

L'installateur vous guidera également à travers les étapes nécessaires pour installer ce logiciel.
Suivez les instructions à l'écran.

Cliquez sur Oui dans la fenêtre de contrôle de compte utilisateur pour confirmer et continuer l'installation.

Cliquez sur Suivant pour lancer l'application d'installation.

Cliquez sur l'onglet Installer pour préinstaller les pilotes dans le dossier système par défaut.

Une série de messages s'affichera…

Cela peut prendre un certain temps.

Veuillez patienter pendant l'installation du logiciel Xone:24C v75.72.0…

Cliquez sur Installer si vous êtes invité à installer le logiciel Contrôleurs son, vidéo et jeux Allen&Heath.

Cliquez sur Installer si vous êtes invité à installer le logiciel Périphériques audio Xone:24C Allen&Heath.

Connectez la table Xone:24C à votre PC via le port USB-Host et mettez l'appareil sous tension ON*.

Cliquez sur Suivant pour continuer une fois le processus de pré-installation terminé.

Cliquez sur Terminer pour finaliser l'installation du pilote.

 NOTE : * Il est possible de lancer la pré-installation du pilote Xone:24C sans connecter la table à l'ordinateur. Dans ce cas, il vous sera demandé de « ...déconnecter et reconnecter l'appareil pour terminer l'installation du pilote. »

Si la table ne peut pas être connectée, cliquez sur Oui dans la fenêtre pour fermer l'application. Pour terminer l'installation, connectez la table Xone:24C à votre PC via le port USB-Host et mettez-la sous tension ON. Attendez quelques instants que le PC reconnaisse la table avant d'ouvrir votre logiciel.

VÉRIFICATIONS DU PÉRIPHÉRIQUE (Mac et PC)

Lors de la première connexion du Xone:24C à un ordinateur Mac ou PC, avant d'ouvrir votre logiciel DJ numérique ou DAW, vérifiez que l'interface est correctement reconnue par le système comme suit :

Apple macOS

1. Connectez le Xone:24C à votre Mac via le port USB-Host.
2. Sur Mac, allez dans : Finder / Applications / Utilitaires / Configuration audio MIDI
3. Dans le menu Fenêtre, sélectionnez : Afficher les périphériques audio

4. Dans les sections Entrée et Sortie, 6 canaux doivent être affichés.



   Le menu Format : affiche la fréquence d'échantillonnage et la profondeur de bits actuellement sélectionnées

   La fréquence d'échantillonnage est sélectionnable de 44,1 à 96 kHz.

   La profondeur de bits est sélectionnable entre 16 bits et 24 bits

   Les paramètres du périphérique doivent être ajustés selon les besoins pour convenir aux applications spécifiques et à la capacité CPU du système hôte.

5. Ensuite, sélectionnez Afficher le studio MIDI et vérifiez que l'icône Xone:24C est affichée et mise en surbrillance.



Microsoft Windows PC

1. Connectez le Xone:24C à votre PC via le port USB host.

2. Sur votre PC, ouvrez le panneau de contrôle Xone:24C

   La vue Statut affiche : Xone:24C et fréquence d'échantillonnage actuelle

   La vue Format dans les sections Entrée et Sortie affiche : 12 canaux et la profondeur de bits sélectionnée.

   La fréquence d'échantillonnage est sélectionnable de 44,1 à 96 kHz.

   La profondeur de bits est sélectionnable entre 16 bits et 24 bits

   Les paramètres du périphérique peuvent être ajustés selon les besoins pour convenir aux applications ou à la capacité CPU du système hôte.

3. Ensuite, allez dans : DÉMARRER / Paramètres / Périphériques / Gestionnaire de périphériques
4. Développez l'arborescence Entrées et sorties audio pour afficher :
   Line (Xone:24C) et Speakers (Xone:24C)

5. Développez Contrôleurs son, vidéo et jeux et Xone:24C Audio Devices pour afficher :
   Xone:24C



MODES USB ET CUE

MODES USB

Le Xone:24C supporte trois modes complets de routage audio USB full-duplex, accessibles via le port USB-C HOST.
Tous les modes USB fournissent trois sources d'entrée stéréo - Canal 1, Canal 2, et canal auxiliaire A - permettant aux DJs de mixer l'audio numérique provenant d'un logiciel DJ directement dans la table en sélectionnant les entrées USB sur chaque canal.

Mode 1 : Mode STREAM

Conçu pour une utilisation simple avec des logiciels DJ ou d'enregistrement basiques qui ne supportent pas l'audio multi-canal. Il permet aux DJs de streamer ou d'enregistrer le mix master sur l'ordinateur hôte.

ⓘ Le MODE USB 1 est la configuration par défaut de la carte son de la table.

Modes 1 & 2 : STREAM / DVS PRO

Les deux modes supportent DVS (Digital Vinyl System) utilisant des platines connectées en RCA ou des lecteurs média au niveau LINE sur les canaux 1 et 2. Cela permet le contrôle timecode pour les logiciels DJ compatibles fonctionnant sur un appareil connecté via le port HOST.

Mode 3 : Mode DAW

Le mode DAW introduit un flux de travail d'enregistrement par canal, idéal pour capturer des stems analogiques en temps réel. Il permet aux DJs d'exporter des canaux individuels dans un environnement DAW pour une édition post-performance - idéal pour le ré-éditing, le re-sampling, le remixage et le partage de mixes de haute qualité.

ⓘ Reportez-vous à la section USB MODE & Routage de la carte son ci-dessous pour plus de détails.

ⓘ Les options de configuration du routage du MODE USB ne peuvent être définies qu'au moment de l'allumage de la table, en utilisant le processus de configuration POWER-UP décrit ci-dessous.

MODES CUE

Deux options sont également disponibles pour configurer le fonctionnement des boutons CUE :

• MODE CUE 1 : Non verrouillable - C'est le réglage par défaut de la table, un CUE reste actif jusqu'à ce que le bouton soit pressé à nouveau ou qu'un autre CUE de canal soit sélectionné.
• MODE CUE 2 : Verrouillable - Permet aux commutateurs CUE de rester actifs lors de la sélection d'un autre CUE de canal. Tout CUE actif est désactivé en appuyant à nouveau sur le bouton.

ⓘ Les options de MODE CUE sont configurées en utilisant les boutons CUE rouges des canaux 1 et 2 pendant le processus de configuration POWER-UP décrit ci-dessous et « à la volée » lorsque la table est allumée, suivant la méthode de configuration POWERED-ON ci-dessous.

Configuration POWER-UP

ⓘ La table doit être ÉTEINTE avant de commencer le processus de configuration POWER-UP nécessaire pour changer la configuration de routage du MODE USB.

Pour entrer en configuration POWER-UP :

1. Appuyez et maintenez les boutons CUE des canaux 1 et 2 sur le panneau supérieur.
2. Mettez la table sous tension avec l'interrupteur de veille du panneau arrière. Maintenez les boutons CUE des canaux 1 et 2 enfoncés pendant environ 3 secondes après la mise sous tension.
3. Relâchez les deux boutons CUE
   Le bouton CUE du canal AUX clignote rapidement en rouge pour indiquer que la table est en mode configuration.

Configuration MODE USB

Le bouton FILTRE bleu clignotant indique le MODE USB actuel, décrit ci-dessus

5. Appuyez sur le bouton FILTRE correspondant au MODE USB souhaité pour changer entre les configurations de routage USB IN de la carte son :

• FILTRE AUX = MODE STREAM
• FILTRE CH 1 = MODE DVS PRO
• FILTRE CH 2 = MODE DAW

ⓘ Reportez-vous à la section MODES USB et Routage de la carte son ci-dessous pour plus de détails.

Configuration MODE CUE

Le bouton CUE rouge clignotant du canal 1 ou 2 indique le MODE CUE actuel, décrit ci-dessus

6. Appuyez sur le bouton CUE pour le MODE CUE souhaité afin de changer la fonction des boutons CUE :

   CUE CH 1 = Cues non verrouillables
   CUE CH 2 = Cues verrouillables

7. Appuyez sur le bouton CUE du canal AUX pour enregistrer les modifications et sortir du processus de configuration POWER-UP.

Configuration POWERED-ON

1. Appuyez et maintenez les boutons CUE des canaux 1 et 2 pendant 5 secondes

2. Le bouton CUE du canal AUX clignote rapidement en rouge pour indiquer que la table est en mode configuration.

   [image 23 : commutateurs CUE panneau supérieur]

3. Appuyez sur le bouton CUE pour le MODE CUE souhaité afin de changer la fonction des boutons CUE. Le bouton CUE rouge clignotant du canal 1 ou 2 indique le MODE CUE actuel, décrit ci-dessus :

   CUE CH 1 = CUE non verrouillables
   CUE CH 2 = CUE verrouillables

4. Appuyez sur le bouton CUE du canal AUX pour enregistrer les modifications et sortir du processus de configuration POWERED-ON.

ⓘ Lorsque la configuration POWERED-ON est active, la sortie casque est coupée. Elle est rétablie à la sortie du processus.

ⓘ Si un bouton CUE est actif lors de l'entrée en configuration POWERED-ON, le même état est conservé à la sortie, et le mode CUE modifié est disponible au prochain appui sur un bouton CUE.

ⓘ Les derniers modes USB et CUE sélectionnés restent mémorisés dans la table lorsqu'elle est éteinte, et sont rappelés au prochain allumage, jusqu'à ce qu'ils soient modifiés à nouveau.

MODES USB ET ROUTAGE DE LA CARTE SON

SORTIES DE LA CARTE SON

Tous les modes USB fournissent trois sorties audio stéréo d'un appareil connecté via le port USB-C HOST de la table.

Ces sorties de la carte son sont routées vers les entrées des canaux 1, 2 et du canal auxiliaire A de la table en réglant le commutateur de sélection d'entrée de chaque canal sur USB.

• CH1 USB L et CH1 USB R → Routés vers Canal 1
• CH2 USB L et CH2 USB R → Routés vers Canal 2
• AUX USB L et AUX USB R → Routés vers le Canal auxiliaire A

Cette configuration fixe de routage des sorties de la carte son s'applique à tous les modes USB, permettant une affectation facile des canaux 1 et 2 aux deux premiers decks virtuels dans la plupart des logiciels DJ supportant le mixage externe. Cette correspondance s'aligne généralement avec les réglages par défaut du logiciel.

La troisième sortie stéréo (AUX USB L/R) reste disponible pour le canal auxiliaire A, souvent utilisé pour :

• Un deck sampler ou séquenceur
• Un troisième deck virtuel
• Un retour d'effet logiciel VST
• L'audio d'une application séparée
• Les sorties agrégées de périphériques depuis l'appareil hôte USB

ENTRÉES DE LA CARTE SON

Chaque mode USB reconfigure le routage des signaux vers les canaux d'entrée de la carte son et met à jour leur nommage, facilitant l'identification des sources dans les paramètres audio du système hôte, y compris dans les logiciels DJ ou DAW.

Les modes USB 1 (STREAM) et USB 2 (DVS PRO) routent les entrées RCA des canaux 1 et 2 vers les entrées de la carte son. Cela permet d'envoyer les signaux de contrôle des platines, CDJs ou contrôleurs PHASE, etc., vers l'appareil hôte connecté via le port USB-C HOST, permettant le contrôle timecode DVS dans les logiciels compatibles.

MODES USB

Xone:24C supporte trois modes USB, chacun offrant des configurations uniques de routage du signal pour le streaming audio, le contrôle DVS et l'intégration DAW. Tous les modes utilisent le port USB-C HOST et sont conçus pour s'intégrer avec divers logiciels DJ et DAW.

Mode USB 1 : STREAM

Le mode STREAM est la configuration par défaut de la carte son. Ce mode route la sortie master de la table (post-CLEAN FEED) vers la première paire stéréo USB IN, étiquetée dans la plupart des logiciels comme :
MIX OUT L et MIX OUT R
Idéal pour le streaming ou l'enregistrement dans des applications qui ne supportent pas l'audio multi-canal.

Le mode STREAM fournit également une entrée DVS simultanée pour les DJs numériques :

Entrées RCA du canal 1 (pré-GAIN/EQ) → deuxième paire stéréo USB IN :
CH1 DVS PH/LN L et CH1 DVS PH/LN R

Entrées RCA du canal 2 (pré-GAIN/EQ) → troisième paire stéréo USB IN :
CH2 DVS PH/LN L et CH2 DVS PH/LN R

Mode USB 2 : DVS PRO

DVS PRO Mode optimise le routage pour une intégration complète DVS avec les logiciels DJ supportant l'audio USB multi-canal.

Entrées RCA du canal 1 (pré-GAIN/EQ) → première paire stéréo USB IN :
CH1 DVS PH/LN L et CH1 DVS PH/LN R

Entrées RCA du canal 2 (pré-GAIN/EQ) → deuxième paire stéréo USB IN :
CH2 DVS PH/LN L et CH2 DVS PH/LN R
Ces noms correspondent aux configurations d'entrée par défaut de la plupart des logiciels DVS.

Sortie master (post-CLEAN FEED) → troisième paire stéréo USB IN :
MIX OUT L et MIX OUT R
Permet un enregistrement de haute qualité dans les logiciels DJ ou tout DAW supportant l'audio USB multi-canal. Compatible aussi avec les applications de streaming en direct supportant l'entrée audio multi-canal.

Mode USB 3 : DAW

DAW Mode permet un enregistrement par canal, post-EQ, pré-fader, idéal pour la capture de stems et les workflows de post-production. Idéal pour enregistrer des stems propres pour réédition, re-sampling ou remixage dans un environnement DAW.

Canal 1 (post-EQ, pré-fader) → première paire stéréo USB IN :
CH1 Post EQ L et CH1 Post EQ R

Canal 2 (post-EQ, pré-fader) → deuxième paire stéréo USB IN :
CH2 Post EQ L et CH2 Post EQ R

Sortie master (post-CLEAN FEED) → troisième paire stéréo USB IN :
MIX OUT L et MIX OUT R
Permet un enregistrement de haute qualité dans les logiciels DJ ou tout DAW supportant l'audio USB multi-canal. Compatible aussi avec les applications de streaming en direct supportant l'entrée audio multi-canal.

Intégration audio USB avancée

Les utilisateurs techniquement avancés peuvent aussi :
Combiner des sources analogiques et numériques sur les trois canaux.
Utiliser l'architecture USB HOST-to-HUB / HUB-to-HOST de la table pour connecter du matériel USB-C MIDI ou audio externe via les ports HUB.
Routage et agrégation des signaux numériques provenant d'appareils externes directement dans le système hôte.
Retour de l'audio agrégé sur l'hôte vers la table en sélectionnant l'entrée USB sur les canaux 1, 2 et auxiliaire A.
→ Cette fonction d'agrégation d'appareils est supportée dans tous les modes USB.

ROUTAGE DE LA CARTE SON USB XONE:24C

LE DOUBLE HUB USB

L'interface double port USB-C HUB du Xone:24C remplace X:Link, permettant un contrôle étendu MIDI (HOST-to-HUB et HUB-to-HOST) des applications DJ ou des logiciels DAW fonctionnant sur des ordinateurs ou autres appareils connectés via le port HOST de la carte son. Cela est réalisé en connectant des Xone:K3, des contrôleurs de la série K hérités (Xone:K1 / Xone:K2), ou d'autres appareils compatibles aux deux ports USB-C HUB.

Connexion de matériel externe

En plus de connecter des appareils de la série Xone:K, les ports HUB supportent des contrôleurs USB-C tiers conformes à la classe pour le contrôle MIDI des logiciels fonctionnant sur un ordinateur connecté au port HOST. Ils supportent aussi des appareils audio numériques USB-C conformes pour l'agrégation audio sur l'appareil HOST. Les ports HUB supportent une topologie en étoile, permettant au système hôte de reconnaître les contrôleurs et appareils audio connectés comme des unités distinctes.

ⓘ Le port HOST de la table et chaque port HUB peuvent fournir une alimentation bus (jusqu'à 7,5W par port) aux appareils USB-C conformes connectés. Cela permet la connexion directe des contrôleurs Xone:K3, des contrôleurs hérités de la série K, et des contrôleurs tiers alimentés par bus - ou pour alimenter et charger des appareils compatibles tels que tablettes, smartphones et autres périphériques USB-C.

MIDI CONTRÔLE

MIDI signifie Musical Instrument Digital Interface ; un protocole établi dans les années 1980 permettant à différents claviers, séquenceurs, boîtes à rythmes, etc. de communiquer entre eux. MIDI reste un moyen courant et populaire pour permettre le contrôle à distance des fonctions lors des performances DJ ou dans les logiciels DAW (Digital Audio Workstation).

Les fonctions clés de la table supportent désormais le MIDI USB via l'interface USB-C Host-Port. Les contrôles suivants peuvent transmettre des données MIDI directement à l'appareil hôte USB :

• Faders CH1 & CH2

• Mini innoFADER® crossfader

• Xone:VCF boutons HPF/LPF et contrôle FREQ

• Boutons d'assignation FILTRE du canal

• Boutons d'assignation CUE

• Bouton MASTER INSERT IN

En mode USB 3, DAW Mode, les mouvements en temps réel des faders des canaux 1, 2 et du crossfader peuvent être enregistrés comme automatisation MIDI, permettant la lecture, la réédition ou le remixage d'un set DJ dans un logiciel DAW après la performance.

De plus, les sorties MIDI peuvent être utilisées pour contrôler les applications DJ, les DAWs, les marqueurs de production post-mix, ou d'autres applications en temps réel - comme la vidéo, les signaux de streaming ou le contrôle des systèmes d'éclairage.

Les ports USB HUB doubles du Xone:24C peuvent être utilisés pour connecter des contrôleurs MIDI externes pour un contrôle full-duplex entre les appareils HOST et HUB. Reportez-vous à la section DOUBLE USB HUB ci-dessous pour plus de détails.
Xone:24C peut également envoyer des données MIDI directement depuis les contrôles de la table vers le port USB-Host, pour le contrôle à distance des logiciels compatibles MIDI.

Reportez-vous à l'image et au tableau codés par couleur ci-dessous pour les détails de contrôle et de commande MIDI

ⓘ  Les commandes de contrôle MIDI du Xone:24C sont fixées pour sortir sur le canal MIDI 16.

Le MIDI TABLE DE CONVERSION détaille les conversions entre formats décimal, hexadécimal et échelle chromatique.

SCHÉMA BLOC

SPÉCIFICATIONS

Spécifications techniques

POIDS ET DIMENSIONS

DESSINS DU PANNEAU

Panneau supérieur

Panneau arrière

Panneau avant

Panneau latéral [gauche]

RÉFÉRENCE FILTRE

Le filtre contrôlé en tension Xone:VCF

 Un filtre contrôlé en tension est un filtre audio où la fréquence de coupure est modifiée par une tension DC de contrôle plutôt que par une résistance variable. Cela produit une plage de fonctionnement beaucoup plus large et un meilleur contrôle de la réponse du filtre pour créer des combinaisons illimitées d'effets tonals dynamiques.

Sélection du type de filtre

Le filtre est un « filtre à état variable » fournissant deux réponses : passe-haut (HPF) et passe-bas (LPF). Deux grands commutateurs illuminés sélectionnent le type actif. Appuyer sur un commutateur désactive automatiquement l'autre.

Les commutateurs implémentent un changement analogique doux, garantissant que la sortie MIX n'est pas affectée par des artefacts électroniques audibles lors de la sélection des différents types de filtre et de l'assignation des canaux au FILTRE.

ⓘ La réponse du filtre par défaut est la sortie HPF et les assignations de filtre des canaux sont désactivées lorsque l'alimentation secteur de la table est coupée.

Les graphiques ci-dessous montrent les effets typiques sur la réponse en fréquence audio pour les deux types de filtre.

La plage de balayage de basse à haute fréquence est montrée ainsi que l'effet du réglage de la résonance du filtre à MILD, WILD et positions centrées : une fréquence avec RES et FREQ réglés au minimum, à midi, et au maximum.

L'échelle verticale montre la quantité de coupure ou de boost autour du niveau de fonctionnement normal 0dB. L'échelle horizontale montre la variation de fréquence de basse (basses) à haute (aigus).

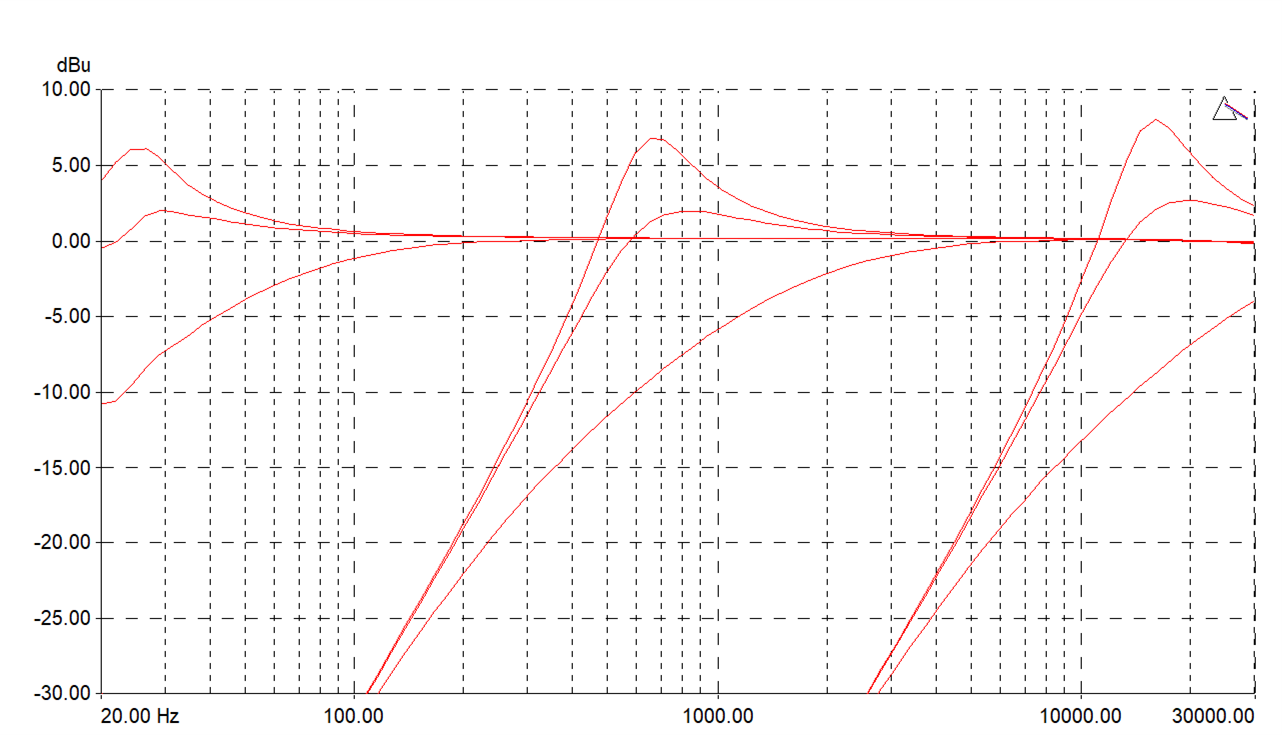

HPF réponse

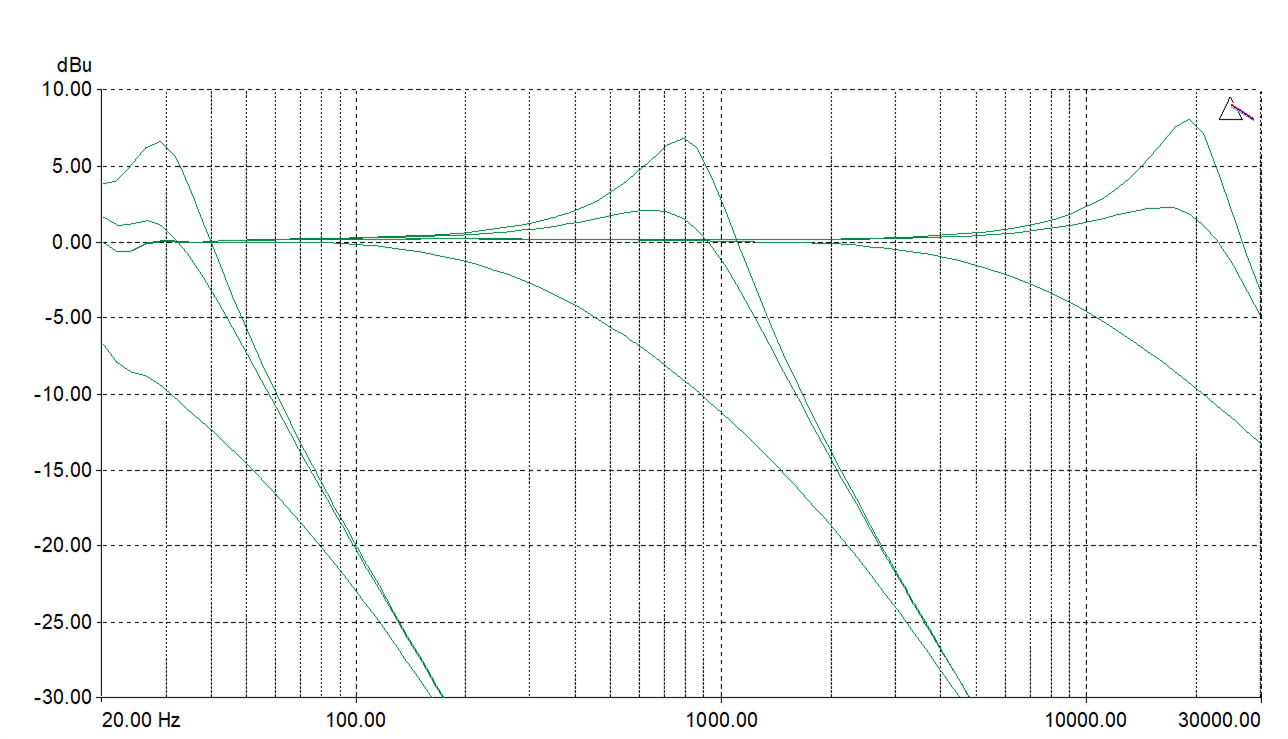

LPF réponse

NIVEAUX DE FONCTIONNEMENT

 Il est très important que les réglages de niveau du système soient correctement définis. Il est bien connu que de nombreux DJs poussent le niveau au maximum avec des mètres saturant fort en croyant obtenir le meilleur du système. CE N'EST PAS LE CAS !

Le meilleur ne peut être atteint que si les niveaux du système sont réglés dans la plage de fonctionnement normale et ne sont pas saturés.

La saturation entraîne simplement une distorsion du signal, pas plus de volume.

C'est la spécification de l'amplificateur / système d'enceintes qui fixe le volume maximum atteignable, pas la console.

L'oreille humaine peut aussi tromper l'opérateur en lui faisant croire qu'un volume plus élevé est nécessaire.
Attention, c'est en fait un avertissement que des dommages auditifs peuvent survenir si des niveaux d'écoute élevés sont maintenus.

Rappelez-vous que c'est la QUALITÉ du son qui plaît à l'oreille, pas le VOLUME.

Le schéma ci-dessous illustre la plage de fonctionnement du signal audio.

PLAGE DE FONCTIONNEMENT NORMALE - Pour une musique normale, le signal doit osciller entre –6 et +6 sur les mètres du mix master avec une moyenne autour de 0dB. Cela laisse suffisamment de MARGE pour des pics inattendus avant que le signal n'atteigne son CLIPPING maximal et ne se déforme.

Cela permet aussi d'obtenir le meilleur RAPPORT SIGNAL-BRUIT en maintenant le signal bien au-dessus du PLANCHER DE BRUIT résiduel (sifflement du système).

La PLAGE DYNAMIQUE est la variation maximale du signal disponible entre le plancher de bruit résiduel et le clipping.

ⓘ Note importante …

L'oreille humaine est un organe remarquable capable de se compresser ou de se « fermer » lorsque les niveaux sonores deviennent trop élevés. Ne prenez pas cette réponse naturelle comme une raison d'augmenter encore le volume du système !
Au fil de la session, la fatigue auditive peut s'installer, et les membranes des enceintes peuvent chauffer, réduisant ainsi l'efficacité du système et empêchant les auditeurs de bénéficier d'un volume plus élevé.

MISE À LA TERRE

La connexion à la terre (masse) dans un système audio est importante pour deux raisons :

SÉCURITÉ - Pour protéger l'opérateur contre les chocs électriques à haute tension, et

PERFORMANCE AUDIO - Pour minimiser l'effet des boucles de terre qui provoquent des bourdonnements audibles et pour protéger les signaux audio des interférences.

Pour la sécurité, il est important que toutes les terres des équipements soient connectées à la terre secteur afin que les parties métalliques exposées ne portent pas de haute tension pouvant blesser ou tuer l'opérateur. Il est recommandé qu'un ingénieur système qualifié vérifie la continuité de la terre de sécurité depuis tous les points du système, y compris les corps de microphones, les châssis des platines, les boîtiers d'équipement, etc.

La même terre est également utilisée pour protéger les câbles audio des interférences externes telles que les champs de bourdonnement liés aux transformateurs secteur, le bourdonnement des gradateurs d'éclairage et les radiations informatiques. Des problèmes surviennent lorsque le signal voit plus d'un chemin vers la terre secteur. Une « boucle de terre » se crée, provoquant un courant entre les différents chemins de terre. Cette condition se traduit généralement par un bourdonnement audible à la fréquence secteur.

Pour assurer un fonctionnement sûr et sans problème, nous recommandons :

Faites vérifier votre installation secteur par un électricien qualifié. Si la mise à la terre est solide dès le départ, vous aurez moins de problèmes.

Ne retirez pas la connexion de terre de la prise secteur de la console. Le châssis de la console est relié à la terre secteur via le câble d'alimentation pour assurer votre sécurité. Le 0V audio est relié au châssis de la console en interne. En cas de problème de boucle de terre, utilisez les commutateurs « ground lift » des équipements connectés ou déconnectez les écrans des câbles à une extrémité, généralement à la destination.

Assurez-vous que les platines sont correctement mises à la terre. Une borne de terre du châssis est fournie sur le panneau arrière de la console pour connecter les straps de terre des platines.

Utilisez des sources à basse impédance telles que microphones et équipements au niveau ligne évalués à 200 ohms ou moins pour réduire la sensibilité aux interférences. Les sorties de la console sont conçues pour fonctionner à très basse impédance afin de minimiser les problèmes d'interférences.

Utilisez des connexions équilibrées pour les microphones et la sortie mix car elles offrent une meilleure immunité en annulant les interférences captées sur de longues liaisons câblées. Pour connecter une source déséquilibrée à une entrée équilibrée de la console, reliez l'entrée froide (XLR broche 3 ou bague jack) à la masse 0V (XLR broche 1 ou manchon jack) sur la console. Pour connecter une sortie équilibrée XLR à un équipement déséquilibré, reliez la sortie froide à la masse 0V sur la console.

Utilisez des câbles et connecteurs de bonne qualité et vérifiez le câblage correct ainsi que les soudures fiables. Laissez une boucle suffisante de câble pour éviter les dommages dus à l'étirement.

Si vous n'êtes pas sûr ...
Contactez votre agent de service ou votre revendeur Allen & Heath local pour des conseils.
