INTRODUCCIÓN

Xone:24C es un mezclador híbrido compacto de 2+1 canales para DJ que combina la calidad de sonido analógica con una conectividad digital flexible.

Basándose en los fundamentos del Xone:24 totalmente analógico, el Xone:24C añade una interfaz USB-C de alta calidad y un hub USB alimentado para una fácil integración con configuraciones de DVS, streaming y producción.

ARTÍCULOS INCLUIDOS

Xone:24C mezclador

Fuente de alimentación DC y cable IEC

Tarjeta QR

Sigue el enlace QR para acceder a los recursos más recientes para la unidad.

Folleto de información de seguridad y normativa

Contiene información importante de seguridad y debe leerse antes de usar.

CONECTORES TRASEROS

1. Interruptor de alimentación principal

Enciende ( I ) y apaga ( O ) la fuente de alimentación DC principal del mezclador.
Asegúrese de que el conector DC está completamente insertado en el conector del panel trasero antes de encender.
ⓘ Es práctica habitual bajar o apagar los amplificadores de potencia o altavoces activos conectados antes de encender o apagar la alimentación principal del mezclador para evitar posibles daños en los sistemas de altavoces debido a transitorios de encendido.

2. Entradas LINE, CANALES 1 y 2

No balanceadas (RCA). Conecte reproductores multimedia estéreo a nivel LINE u otras fuentes de audio a la entrada LINE.
También puede conectar otras fuentes no balanceadas a nivel LINE usando adaptadores RCA.
ⓘ No conecte tocadiscos que requieran ecualización RIAA. Evite usar cables de baja calidad como los que suelen suministrarse con equipos domésticos, ya que pueden afectar la calidad de la señal y volverse poco fiables rápidamente.

3. Entradas PHONO, CANALES 1 y 2

No balanceadas (RCA). Conecte tocadiscos con cápsulas magnéticas que requieren ecualización RIAA.
Conecte tocadiscos no RIAA a las entradas LINE.

NOTA: No conecte fuentes a nivel LINE a las entradas PHONO ya que sobrecargarán el preamplificador y causarán una distorsión severa de la señal a alto nivel.

4. INSERTO MASTER

No balanceado (RCA). Conecte las entradas de su hardware de efectos externo al MASTER INSERT SND y sus salidas al MASTER INSERT RTN.
Use el botón MASTER INSERT IN en el panel superior para enviar audio a sus dispositivos externos de efectos o procesamiento dinámico.

Alternativamente, también puede usar el MASTER INSERT para conectar hardware de dinámica, como limitadores de señal o ecualizadores gráficos, para procesamiento en línea antes de la etapa de salida principal.
ⓘ Los puentes MASTER INSERT, conectados entre MASTER INSERT SND L / RTN L y MASTER INSERT SND R / RTN R, mantienen la continuidad de la ruta de señal master cuando el interruptor MASTER INSERT IN está activado pero no hay hardware externo conectado. Esto previene interrupciones no deseadas en la salida principal.

5. Interruptores de selección de fuente USB IN LN/PH, CANALES 1 y 2

Configure las entradas USB IN de los Canales 1 y 2 ('ascendente' - mezclador a host USB) a LN (para señal a nivel Line) o PH (para señal a nivel RIAA). Para control DVS (código de tiempo CD / vinilo) en modos STREAM y DVS*, o para grabar las entradas de hardware de los Canales 1 y 2 vía USB.
ⓘ *Consulte la sección USB MODE & Soundcard Routing a continuación para más detalles.

6. Entrada MIC, canal auxiliar

Combi balanceada (XLR o jack TRS de 1/4”). Use un micrófono dinámico de baja impedancia y buena calidad.
La conexión XLR está cableada; Pin1=Tierra, Pin2=Caliente(+), Pin3=Frío(-)
La conexión jack TRS está cableada; Punta=Caliente(+), Anillo=Frío(-), Manga=Tierra
ⓘ No use micrófonos de alta impedancia o de condensador que requieran alimentación phantom. Evite micrófonos no balanceados siempre que sea posible.

7. Entrada de alimentación DC

Conecte la fuente de alimentación DC (suministrada) para alimentar el mezclador.

Verifique que el cable IEC con enchufe moldeado compatible con la red eléctrica local ha sido suministrado con su mezclador.
La fuente de alimentación externa acepta voltajes de red en el rango de 100-240V sin necesidad de cambiar fusibles o ajustes.

8. Puerto USB HOST

USB-C. Tarjeta de sonido interna Hi-Speed USB de 12 canales (3 estéreo IN/3 estéreo OUT), 24Bit/96kHz, compatible con macOS / iOS clase. Compatible ASIO*. Conexión MIDI directa y full-dúplex.
ⓘ Consulte la sección USB MODE & Soundcard Routing a continuación para detalles completos.

9. Puertos USB HUB dobles

USB-C. El Xone:24C cuenta con dos puertos USB-C HUB que reemplazan X:Link, permitiendo un control MIDI ampliado y agregación de audio para software de DJ o DAW mediante un ordenador conectado. Estos puertos soportan tanto el nuevo controlador Xone:K3 como los controladores de la serie K heredados, así como dispositivos USB-C clase compatibles de terceros, admitiendo topología en estrella para que el sistema host reconozca cada dispositivo conectado individualmente.

ⓘ Cada puerto USB-C (HOST y HUB) en el Xone:24C proporciona hasta 7.5W de alimentación por bus.
El puerto HOST puede suministrar alimentación inversa para cargar dispositivos host USB clase compatibles como tablets y smartphones mientras están conectados y en uso.
Cada puerto HUB permite la conexión directa y alimentación de los controladores nuevos Xone:K3 y de la serie K heredada (Xone:K1 o Xone:K2), así como dispositivos de terceros. O puede usarse para cargar dispositivos USB alimentados por bus clase compatibles.

10. Salidas MASTER

Balanceadas (XLR). Salidas principales estéreo LR MIX que alimentan el sistema de sonido del club o altavoces activos balanceados. Cableado; Pin1=Tierra, Pin2=Caliente(+), Pin3=Frío(-).

11. Salidas BOOTH

No balanceadas (RCA). Salida estéreo a nivel LINE con control de nivel dedicado para el monitor local del DJ.

12. Salidas RECORD

No balanceadas (RCA).
Salida LR MIX a nivel pre-MASTER para conexión a dispositivos de grabación externos.

13. Entradas LINE, canal auxiliar

No balanceadas (RCA). Conecte fuentes de audio estéreo auxiliares a nivel LINE a la entrada AUX.

14. Terminal de tierra del chasis

Se proporciona un terminal de tornillo robusto para conectar las correas de tierra de los tocadiscos para evitar zumbidos por tierra.
ⓘ Evite tocadiscos ‘auto-tierra’ sin una correa de tierra dedicada.

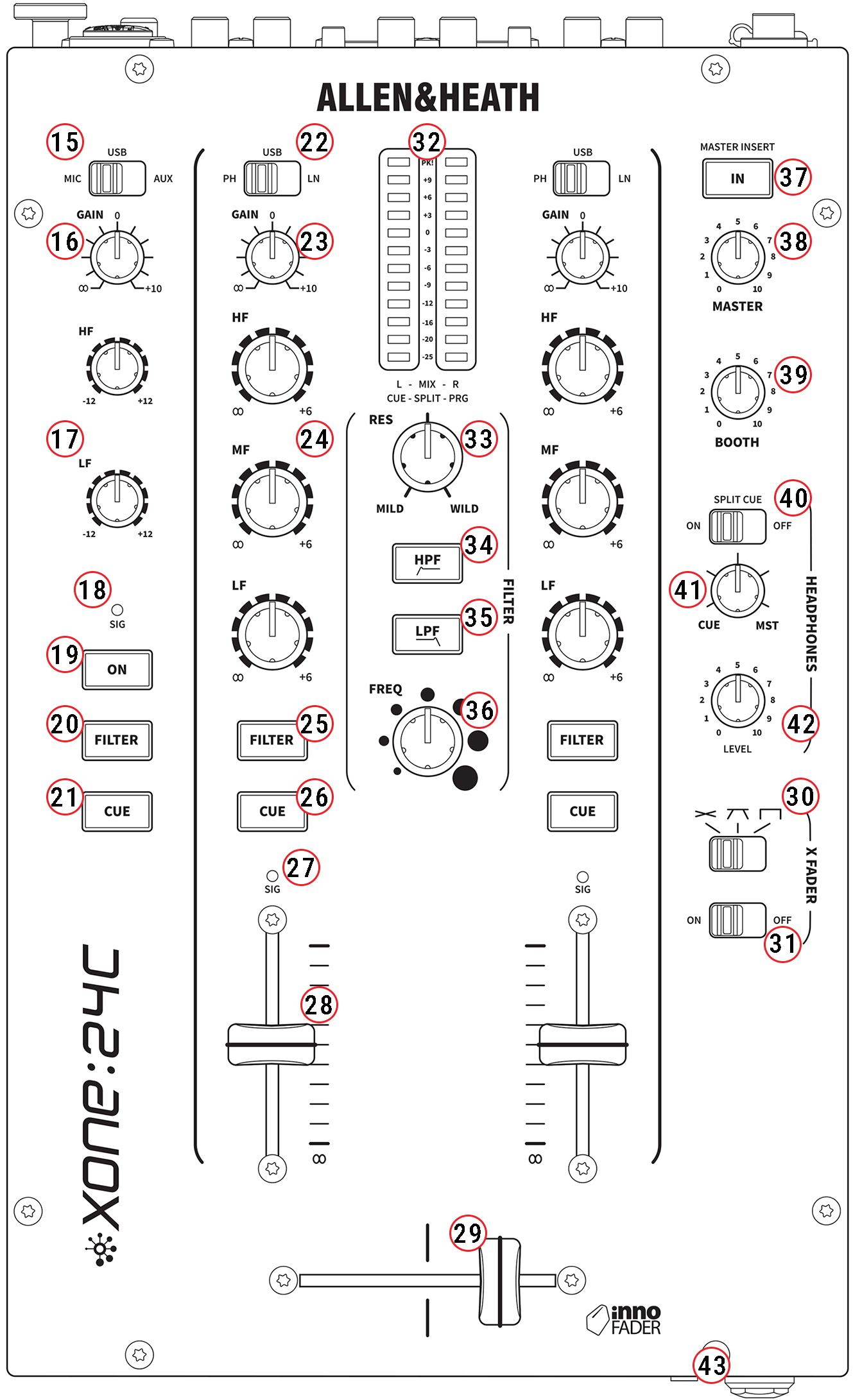

PANEL SUPERIOR

Entradas MIC / USB / AUX. Canal A

15. Interruptor de selección de entrada MIC / USB / AUX

Cambia la entrada del canal auxiliar entre MIC, USB o fuentes de audio a nivel LINE RCA.

16. Control de GAIN del canal

Ajusta la sensibilidad de entrada del canal para compensar diferentes niveles de señal de audio. -∞/+10dB.

17. Ecualizador del canal

El canal MIC/USB/AUX Canal A está equipado con un ecualizador de estantería de 2 bandas que proporciona 12dB de corte o aumento al nivel de señal en cada banda. Las frecuencias están configuradas en:

HF Estantería: 4.4kHz - punto de 3dB (Alta frecuencia, agudos)
LF: 160Hz - punto de 3dB (Baja frecuencia, bajos)

18. LED de nivel de señal de entrada

Un LED tricolor muestra el nivel de señal de la fuente. Verde indica señal presente. Azul indica nivel de señal entre unidad (0dB) y +9. Si el LED está iluminado en ROJO continuamente, baje el nivel de GAIN del canal hacia abajo.

19. Interruptor ON/OFF del canal

Activa o desactiva la señal de audio del canal que se envía a las salidas master LR MIX y REC. Útil si se usa un micrófono sin interruptor para introducir o sacar voces fácilmente de la mezcla.
ⓘ Esto no afecta la salida de señal CH A hacia CUE.

20. Interruptor de asignación del FILTRO del canal

Presione para enrutar el audio del canal post-GAIN / post-EQ / post-FADER hacia la etapa del FILTRO.
El interruptor se ilumina en AZUL cuando está activo.

ⓘ Los interruptores de asignación del FILTRO también se usan para configurar las opciones de modo USB.
Consulte las secciones de CONFIGURACIÓN AL ENCENDER y MODOS USB a continuación para detalles.

21. Interruptor CUE del canal

Presione para escuchar el audio pre-LR MIX del canal en las salidas de monitorización de los auriculares y para ver su nivel en los medidores principales (MIX). El interruptor se ilumina en ROJO cuando está activo. La configuración predeterminada de CUE es sin retención, donde los interruptores permanecen activados hasta que se presiona el botón nuevamente o se selecciona otro CUE.

ⓘ Los interruptores de asignación CUE también se usan para configurar las opciones de modo CUE con y sin retención.
Consulte las secciones de CONFIGURACIÓN AL ENCENDER, CONFIGURACIÓN CON EL EQUIPO ENCENDIDO y MODOS CUE a continuación para detalles.

ⓘ Los botones CUE también envían comandos MIDI NOTE al puerto USB HOST.
Consulte la sección de CONTROL MIDI a continuación para detalles.

ENTRADAS PH / USB / LN. Canales 1 y 2

22. Interruptor de selección de entrada PH / USB / LN

Cambia las entradas de los canales 1 y 2 entre fuentes de audio PHONO RCA, USB o LINE RCA.

23. Control de GAIN del canal

Ajusta la sensibilidad de entrada del canal para compensar diferentes niveles de señal de audio. -∞/+10dB.

24. Ecualizador del canal

Cada canal está equipado con un potente ecualizador aislador de 3 bandas que proporciona un aumento controlado de +6dB al girar completamente en sentido horario y una atenuación total (‘Total Kill’) al girar completamente en sentido antihorario. Las frecuencias centrales/cortes están configuradas en:

HF 3.5kHz (Alta frecuencia, agudos)
MF 1.1kHz (Frecuencia media)
LF 500Hz (Baja frecuencia, bajos)

25. Interruptor de asignación del FILTRO del canal

Presione para enrutar el audio del canal post-GAIN / post-EQ / post-FADER hacia la etapa del FILTRO. El interruptor se ilumina en AZUL cuando está activo.

ⓘ Los interruptores de asignación del FILTRO también se usan para configurar opciones de modo USB.
Consulte las secciones de CONFIGURACIÓN AL ENCENDER y MODOS USB a continuación para detalles.

26. Interruptor CUE del canal

Presione para escuchar el audio pre-LR MIX del canal en las salidas de monitorización de los auriculares y para ver su nivel en los medidores principales (MIX). El interruptor se ilumina en ROJO cuando está activo. La configuración predeterminada de CUE es sin retención, donde los interruptores permanecen activados hasta que se presiona el botón nuevamente o se selecciona otro CUE.

ⓘ Los interruptores de asignación CUE también se usan para configurar las opciones de modo CUE con y sin retención.
Consulte las secciones de CONFIGURACIÓN AL ENCENDER, CONFIGURACIÓN CON EL EQUIPO ENCENDIDO y MODOS CUE a continuación para detalles.

ⓘ Los botones CUE también envían comandos MIDI NOTE al puerto USB HOST.
Consulte la sección de CONTROL MIDI a continuación para detalles.

27. LED de señal del canal

Un LED tricolor indica el nivel de señal del canal.
El audio del canal se mide post-GAIN / post-EQ y pre-FADER, para mostrar el efecto de ajustar el EQ en los niveles de entrada antes de enrutar el audio al LR MIX.

Los controles de GAIN del canal deben ajustarse para que el LED muestre verde, con un promedio alrededor de 0 en los medidores cuando se escucha en cue, con picos alrededor de +6 a +9, mostrados en azul en el LED. Si el LED muestra rojo continuamente, baje el control de GAIN hacia abajo.

28. Fader del canal

Un fader VCA de alta calidad y recorrido suave de 45 mm ajusta el nivel de señal del canal que se enruta a la mezcla principal desde apagado total hasta encendido total (unidad).

ⓘ Los faders de canal también envían MIDI CC al puerto USB HOST.
Consulte la sección de CONTROL MIDI a continuación para detalles.

CROSSFADER

29. X FADER

El crossfader es un control mini innoFADER® VCA (amplificador controlado por voltaje) que también afecta el nivel de señales enrutadas a través del Xone:VCF.

Funde el audio del Canal 1 asignado al lado izquierdo y el Canal 2 asignado al lado derecho del crossfader, típicamente para fundir suavemente en una nueva pista musical, para superponer sonidos creativamente, o para mezclas de scratch y corte.

ⓘ La asignación del fader del Canal 1 está fija al lado izquierdo (X) del crossfader. La asignación del fader del Canal 2 está fija al lado derecho (Y) del crossfader.

ⓘ El crossfader también envía MIDI CC al puerto USB HOST.
Consulte la sección de CONTROL MIDI a continuación para detalles.

30. Interruptor de curva del X FADER

Este interruptor selecciona la curva de respuesta del crossfader entre potencia constante, transición o corte rápido para adaptarse a estilos de mezcla scratch o corte.

31. Interruptor ON/OFF del X FADER

Enciende o apaga el crossfader.
Cuando está apagado, tanto el Canal 1 como el Canal 2 evitan el crossfader.

MEDIDORES PRINCIPALES y FILTRO

32. Medidores MIX / Monitor

Los medidores principales siguen la fuente de monitorización seleccionada. Por defecto, los medidores muestran el nivel de la mezcla principal, que se anula por los niveles de los canales de entrada cuando cualquier interruptor CUE de canal está activo.

Si el modo SPLIT cue está activado, el medidor MIX izquierdo (L) muestra el nivel de señal CUE y el medidor MIX derecho (R) muestra los niveles del bus de mezcla. El audio CUE es pre-MASTER para evitar desajustes debido a la posición del control de nivel MASTER.

ⓘ El mezclador debe operarse con medidores promediando alrededor de 0 y picos máximos entre +6 y +9.

Si el indicador PK! se ilumina continuamente, asegúrese de que los ajustes de GAIN o EQ no estén saturando el indicador SIG del canal y, si es necesario, baje el GAIN, EQ o los FADERS para evitar saturación en los medidores LR MIX.
Consulte la sección NIVELES DE OPERACIÓN para más información.

33. Control RES

El control de resonancia produce el clásico sonido del filtro Xone:VCF alimentando parte de la salida del filtro de vuelta a su entrada. El control varía de SUAVE, produciendo un efecto muy sutil, a SALVAJE, produciendo un efecto dramático de fase con realimentación justo antes de la oscilación.

34. Interruptor HPF

Activa el filtro pasa-altos (corte de graves).
Consulte la sección Referencia del filtro para más información.

35. Interruptor LPF

Activa el filtro pasa-bajos (corte de agudos).
Consulte la sección Referencia del filtro para más información.

36. Control FREQ

El control de barrido de frecuencia ajusta la frecuencia de corte -3dB del filtro controlado por voltaje. Va desde frecuencias muy bajas (<20Hz) hasta frecuencias muy altas (>20kHz).
Consulte la sección REFERENCIA DEL FILTRO a continuación para más información.

ⓘ Los botones HPF y LPF y el control FREQ también envían comandos MIDI al puerto USB-C HOST.
Consulte la sección de CONTROL MIDI a continuación para más información.

SECCIÓN MASTER y AURICULARES

37. Interruptor MASTER INSERT

Conmuta efectos externos FX u otro hardware, como un limitador, compresor o ecualizador gráfico, conectado a los conectores MASTER INSERT del panel trasero hacia dentro o fuera de la salida de mezcla MASTER.

ⓘ Por defecto, los puentes MASTER INSERT están conectados entre los conectores INSERT SND y RTN. Si no hay hardware de efectos o procesamiento conectado, estos deben permanecer en su lugar para evitar que el audio de la mezcla principal se corte si el interruptor MASTER INSERT se activa inadvertidamente.

38. Control de nivel MASTER

Un control rotatorio MASTER ajusta el nivel de las salidas principales 1 y 2 del panel trasero que alimentan el sistema de sonido del local.
Esto no afecta al nivel de salida BOOTH ni a los medidores.

39. Control de nivel BOOTH

Ajusta el nivel de la señal a la salida estéreo BOOTH RCA. Esto no afecta al nivel de los auriculares.

La salida BOOTH puede usarse como monitor local para el DJ, o como alimentación de zona adicional o salida de grabación.

40. SPLIT CUE

Selecciona cómo opera el bus CUE.
Normalmente, al presionar un interruptor CUE de canal, se anulan las señales del programa de monitor izquierdo y derecho con la señal CUE activa. Con SPLIT activado, el bus CUE solo anula el canal izquierdo, dejando el programa en el canal derecho.
El medidor MIX izquierdo muestra el nivel de señal CUE y el medidor MIX derecho muestra la señal PRG (nivel LR MIX). Esto es muy útil para mezclar con auriculares.

41. Control CUE / MST

Permite mezclar la salida de mezcla MASTER (MST) con la señal CUE. Girado completamente en sentido antihorario, solo se escuchan los canales CUE activos en las salidas de auriculares. Girando gradualmente en sentido horario se introduce la salida de mezcla MASTER en los auriculares junto con el CUE activo.
ⓘ Activar SPLIT CUE anula automáticamente este control.

42. Control de nivel de AURICULARES

Ajusta el nivel del audio en los auriculares estéreo.
ⓘ Esto no afecta el nivel del monitor local BOOTH.

43. Salidas de auriculares

Conectores jack estéreo TRS de 1/4” y mini-jack de 3.5mm situados en la parte frontal del mezclador.
Conecte auriculares estéreo de buena calidad diseñados para monitorización DJ.
Use auriculares cerrados para proporcionar máximo aislamiento acústico al seleccionar fuentes.
Consulte la sección Niveles de operación para más información.

INSTALACIÓN DE DRIVER (solo PC)

ⓘ Sistemas operativos Apple^®

El Xone:24C cuenta con una interfaz compatible con Apple CoreAudio y CoreMIDI que funciona en plataformas macOS^®, iPadOS™ y iOS sin necesidad de instalar drivers de dispositivo de hardware.

Microsoft Windows^® PC

Para que un PC acceda a todos los canales de la tarjeta de sonido USB Host de su Xone:24C deberá instalar los controladores dedicados compatibles con ASIO^®, que pueden descargarse desde el sitio web de Allen & Heath.

Asegúrese de iniciar sesión en el PC con acceso de Administrador habilitado.

Cuando se haya descargado el paquete de drivers, extraiga el instalador en el escritorio de su ordenador.

Haga doble clic en el archivo Xone:24C Driver Setup para comenzar.

El instalador también le guiará por los pasos necesarios para instalar este software.
Siga las instrucciones en pantalla.

Haga clic en Sí en el aviso de Control de cuentas de usuario para confirmar y continuar la instalación.

Haga clic en Siguiente para ejecutar la aplicación del instalador.

Haga clic en la pestaña Instalar para preinstalar los drivers de dispositivo en la carpeta del sistema por defecto.

Se mostrarán una serie de mensajes…

Esto puede tardar un poco en completarse.

Por favor, espere mientras se instala el software Xone:24C v75.72.0…

Haga clic en Instalar si se le solicita instalar el software Controladores de sonido, video y juegos Allen&Heath.

Haga clic en Instalar si se le solicita instalar el software Dispositivos de audio Xone:24C Allen&Heath.

Conecte el mezclador Xone:24C a su PC a través del puerto USB-Host y encienda la unidad ON*.

Haga clic en Siguiente para continuar una vez que el proceso de preinstalación haya finalizado.

Haga clic en Finalizar para completar la instalación del controlador de dispositivo.

 NOTA: * Es posible ejecutar el proceso de preinstalación del controlador de dispositivo Xone:24C sin conectar el mezclador a su ordenador. En este caso se le pedirá que “...desconecte y reconecte el dispositivo para completar la instalación del controlador.”

Si no puede conectar el mezclador, haga clic en Sí en el aviso para cerrar la aplicación. Para completar la instalación, conecte el Xone:24C a su PC a través del puerto USB-Host y encienda el mezclador ON. Espere unos momentos para que el PC reconozca el mezclador antes de abrir su aplicación de software.

VERIFICACIONES DEL DISPOSITIVO (Mac y PC)

Al conectar por primera vez el Xone:24C a un ordenador Mac o PC, antes de abrir su software digital DJ o DAW, verifique que la interfaz es reconocida correctamente por el sistema de la siguiente manera:

Apple macOS

1. Conecte el Xone:24C a su Mac a través del puerto USB-Host.
2. En el Mac, navegue a: Finder / Aplicaciones / Utilidades / Configuración de audio MIDI
3. Desde el menú Ventana, seleccione: Mostrar dispositivos de audio

4. En las secciones de Entrada y Salida, deberían mostrarse 6 canales.



   El menú Formato: muestra la tasa de muestreo y profundidad de bits seleccionadas actualmente

   La tasa de muestreo es seleccionable de 44.1 a 96kHz.

   La profundidad de bits es seleccionable entre 16 bits y 24 bits

   Los ajustes del dispositivo deben ajustarse según sea necesario para adaptarse a aplicaciones particulares y la capacidad de la CPU del sistema host.

5. A continuación, seleccione Mostrar estudio MIDI y verifique que el icono Xone:24C está mostrado y resaltado.



Microsoft Windows PC

1. Conecte el Xone:24C a su PC a través del puerto USB host.

2. En su PC, abra el Panel de control Xone:24C

   La vista de estado muestra: Xone:24C y tasa de muestreo actual

   La vista de formato en las secciones de entrada y salida muestra: 12 canales y la profundidad de bits seleccionada actualmente.

   La tasa de muestreo es seleccionable de 44.1 a 96kHz.

   La profundidad de bits es seleccionable entre 16 bits y 24 bits

   Los ajustes del dispositivo pueden ajustarse según sea necesario para adaptarse a aplicaciones o la capacidad de CPU del sistema host.

3. A continuación, navegue a: INICIO / Configuración / Dispositivos / Administrador de dispositivos
4. Expanda el árbol Entradas y salidas de audio para mostrar;
   Línea (Xone:24C) y Altavoces (Xone:24C)

5. Expanda los árboles Controladores de sonido, video y juegos y Dispositivos de audio Xone:24C para mostrar;
   Xone:24C



MODOS USB y CUE

MODOS USB

El Xone:24C soporta tres modos de enrutamiento de audio USB full-dúplex completos, accesibles a través del puerto USB-C HOST.
Todos los modos USB proporcionan tres fuentes de entrada estéreo - Canal 1, Canal 2 y canal auxiliar A - permitiendo a los DJs mezclar audio digital desde software de DJ directamente en el mezclador seleccionando entradas USB en cada canal del mezclador.

Modo 1: Modo STREAM

Diseñado para uso simple con software básico de DJ o grabación que no soporta audio multicanal. Permite a los DJs transmitir o grabar la mezcla master en el ordenador host.

ⓘ El MODO USB 1 es la configuración predeterminada de la tarjeta de sonido del mezclador.

Modos 1 y 2: STREAM / DVS PRO

Ambos modos soportan DVS (Sistema de vinilo digital) usando tocadiscos conectados por RCA o reproductores multimedia a nivel LINE en los Canales 1 y 2. Esto permite control por código de tiempo para software compatible de DJ que se ejecuta en un dispositivo conectado vía el puerto HOST.

Modo 3: Modo DAW

El Modo DAW introduce un flujo de trabajo de grabación por canal, ideal para capturar mezclas analógicas en tiempo real. Permite a los DJs exportar canales individuales a un entorno DAW para edición posterior a la actuación - ideal para re-edición, re-muestreo, re-mezcla y compartir mezclas de alta calidad.

ⓘ Consulte la sección USB MODE & Soundcard Routing a continuación para detalles completos.

ⓘ Las opciones de configuración de enrutamiento del MODO USB solo pueden establecerse al encender el mezclador, usando el proceso de configuración POWER-UP descrito abajo.

MODOS CUE

También hay dos opciones disponibles para configurar cómo funcionan los botones CUE:

• MODO CUE 1: Sin retención - Es la configuración predeterminada del mezclador, un CUE permanece activado hasta que se presiona el botón nuevamente o se selecciona otro CUE de canal.
• MODO CUE 2: Con retención - Permite que los interruptores CUE permanezcan activos al seleccionar otro CUE de canal. Cualquier CUE activo se desactiva al presionar el botón nuevamente.

ⓘ Las opciones de MODO CUE se configuran usando los botones CUE rojos de los Canales 1 y 2 durante el proceso de configuración POWER-UP descrito a continuación y ‘en tiempo real’ mientras el mezclador está encendido, siguiendo el método de configuración POWERED-ON abajo.

Configuración POWER-UP

ⓘ El mezclador debe estar APAGADO antes de comenzar el proceso de configuración POWER-UP necesario para cambiar la configuración de enrutamiento del MODO USB.

Para entrar en la configuración POWER-UP:

1. Mantenga presionados los botones CUE de los Canales 1 y 2 en el panel superior.
2. Encienda el mezclador usando el interruptor de espera del panel trasero. Mantenga presionados los botones CUE de los Canales 1 y 2 durante aproximadamente 3 segundos después de encender el mezclador.
3. Suelte ambos botones CUE
   El botón CUE del canal AUX parpadea en rojo rápidamente para mostrar que el mezclador está en estado de configuración.

Configuración del MODO USB

El botón FILTER azul parpadeante muestra el MODO USB actual, descrito arriba

5. Presione el botón FILTER para el MODO USB requerido para cambiar entre las configuraciones de enrutamiento USB IN de la tarjeta de sonido:

• FILTER AUX = MODO STREAM
• FILTER CH 1 = MODO DVS PRO
• FILTER CH 2 = MODO DAW

ⓘ Consulte la sección MODOS USB y enrutamiento de tarjeta de sonido a continuación para detalles completos.

Configuración del MODO CUE

El botón CUE rojo parpadeante del Canal 1 o Canal 2 muestra el MODO CUE actual, descrito arriba

6. Presione el botón CUE para el MODO CUE requerido para cambiar la función del botón CUE:

   CUE CH 1 = CUE sin retención
   CUE CH 2 = CUE con retención

7. Presione el botón CUE del canal AUX para guardar los cambios y salir del proceso de configuración POWER-UP.

Configuración POWERED-ON

1. Mantenga presionados los botones CUE de los Canales 1 y 2 durante 5 segundos

2. El botón CUE del canal AUX parpadea en rojo rápidamente para mostrar que el mezclador está en estado de configuración.

   [imagen 23: interruptores CUE del panel superior]

3. Presione el botón CUE para el MODO CUE requerido para cambiar la función del botón CUE. El botón CUE rojo parpadeante del Canal 1 o Canal 2 muestra el MODO CUE actual, descrito arriba:

   CUE CH 1 = CUE sin retención
   CUE CH 2 = CUE con retención

4. Presione el botón CUE del canal AUX para guardar los cambios y salir del proceso de configuración POWER-UP.

ⓘ Cuando la configuración POWERED-ON está activa, la salida de auriculares se silencia y se restaura al salir del proceso.

ⓘ Si un botón CUE está activo al entrar en la configuración POWERED-ON, el mismo estado se mantiene al salir y el modo CUE cambiado estará disponible tras la siguiente pulsación del botón CUE.

ⓘ Los modos USB y CUE seleccionados por última vez permanecen almacenados en el mezclador cuando se apaga y se recuperan al volver a encender hasta que se realicen cambios posteriores.

MODOS USB y enrutamiento de tarjeta de sonido

SALIDAS DE LA TARJETA DE SONIDO

Todos los modos USB proporcionan tres salidas de audio estéreo desde un dispositivo conectado a través del puerto USB-C HOST del mezclador.

Estas salidas de la tarjeta de sonido se enrutan a las entradas de los canales 1, 2 y canal auxiliar A del mezclador configurando el interruptor de selección de entrada de cada canal a USB.

• CH1 USB L y CH1 USB R → Enrutados a Canal 1
• CH2 USB L y CH2 USB R → Enrutados a Canal 2
• AUX USB L y AUX USB R → Enrutados a Canal auxiliar A

Esta configuración fija de enrutamiento de salida de la tarjeta de sonido se aplica en todos los modos USB, permitiendo asignar fácilmente los Canales 1 y 2 a los dos primeros platos virtuales en la mayoría de software de DJ que soporta mezcla externa. Este mapeo suele coincidir con la configuración predeterminada del software.

La tercera salida estéreo (AUX USB L/R) permanece disponible para el canal auxiliar A, comúnmente usado para:

• Una cubierta de sampler o secuenciador
• Un tercer plato virtual
• Un retorno de efectos VST software FX
• Audio de una aplicación separada
• Salidas agregadas de dispositivos del dispositivo host USB

ENTRADAS DE LA TARJETA DE SONIDO

Cada modo USB reconfigura el enrutamiento de señal a los canales de entrada de la tarjeta de sonido y actualiza sus nombres, facilitando la identificación de fuentes dentro de la configuración de dispositivos de audio del sistema host, incluyendo en software DJ o DAWs.

El Modo USB 1 (STREAM) y el Modo USB 2 (DVS PRO) enrutan las entradas RCA de los canales 1 y 2 del mezclador a las entradas de la tarjeta de sonido. Esto permite que señales de control de tocadiscos, CDJs o controladores PHASE, etc., se envíen al dispositivo host conectado vía el puerto USB-C HOST, habilitando el control por código de tiempo DVS dentro de software compatible.

MODOS USB

Xone:24C soporta tres modos USB, cada uno ofreciendo configuraciones únicas de enrutamiento de señal para streaming de audio, control DVS e integración DAW. Todos los modos utilizan el puerto USB-C HOST y están diseñados para integrarse con varios software de DJ y DAWs.

Modo USB 1: STREAM

El modo STREAM es la configuración predeterminada de la tarjeta de sonido. Este modo enruta la salida master del mezclador (post-CLEAN FEED) al primer par estéreo USB IN, etiquetado en la mayoría de software como:
MIX OUT L y MIX OUT R
Ideal para streaming o grabación en aplicaciones que no soportan audio multicanal.

El modo STREAM también proporciona entrada DVS simultánea para DJs digitales:

Entradas RCA del Canal 1 (pre-GAIN/EQ) → segundo par estéreo USB IN:
CH1 DVS PH/LN L y CH1 DVS PH/LN R

Entradas RCA del Canal 2 (pre-GAIN/EQ) → tercer par estéreo USB IN:
CH2 DVS PH/LN L y CH2 DVS PH/LN R

Modo USB 2: DVS PRO

DVS PRO optimiza el enrutamiento para integración completa DVS con software de DJ que soporta audio USB multicanal.

Entradas RCA del Canal 1 (pre-GAIN/EQ) → primer par estéreo USB IN:
CH1 DVS PH/LN L y CH1 DVS PH/LN R

Entradas RCA del Canal 2 (pre-GAIN/EQ) → segundo par estéreo USB IN:
CH2 DVS PH/LN L y CH2 DVS PH/LN R
Estas convenciones de nombres coinciden con la configuración predeterminada de entradas de la mayoría de software DVS.

Salida master (Post-CLEAN FEED) → tercer par estéreo USB IN:
MIX OUT L y MIX OUT R
Permite grabación de alta calidad en software de DJ o cualquier DAW que soporte audio USB multicanal. También es compatible con aplicaciones de streaming en vivo que soportan entrada de audio multicanal.

Modo USB 3: DAW

DAW Mode permite grabación por canal, post-EQ, pre-fader, ideal para captura de stems y flujos de trabajo de post-producción. Ideal para grabar stems limpios para re-edición, re-muestreo o remix en un entorno DAW.

Canal 1 (post-EQ, pre-fader) → primer par estéreo USB IN:
CH1 Post EQ L y CH1 Post EQ R

Canal 2 (post-EQ, pre-fader) → segundo par estéreo USB IN:
CH2 Post EQ L y CH2 Post EQ R

Salida master (post-CLEAN FEED) → tercer par estéreo USB IN:
MIX OUT L y MIX OUT R
Permite grabación de alta calidad en software de DJ o cualquier DAW que soporte audio USB multicanal. También es compatible con aplicaciones de streaming en vivo que soportan entrada de audio multicanal.

Integración avanzada de audio USB

Usuarios técnicamente avanzados también pueden:
Combinar fuentes analógicas y digitales en los tres canales.
Usar la arquitectura USB de HOST a HUB / HUB a HOST del mezclador para conectar hardware USB-C MIDI o de audio externo a través de los puertos HUB.
Enrutar y agregar señales digitales de dispositivos externos directamente al sistema host.
Devolver audio agregado en el host al mezclador seleccionando entrada USB en el Canal 1, Canal 2 y canal auxiliar A.
→ Esta función de agregación de dispositivos es soportada en todos los modos USB.

ENRUTAMIENTO DE LA TARJETA DE SONIDO USB XONE:24C

EL HUB USB DOBLE

La interfaz de puerto USB-C HUB doble del Xone:24C reemplaza X:Link, permitiendo un control expansivo MIDI (HOST a HUB y HUB a HOST) de aplicaciones de DJ o software DAW que se ejecutan en ordenadores u otros dispositivos conectados vía el puerto HOST de la tarjeta de sonido. Esto se logra conectando Xone:K3s, controladores de la serie K heredados (Xone:K1 / Xone:K2), u otros dispositivos compatibles a los dos puertos USB-C HUB.

Conectando hardware externo

Además de conectar dispositivos Xone:K Series, los puertos HUB soportan controladores USB-C de terceros clase compatibles para control MIDI de software que se ejecuta en un ordenador conectado al puerto HOST. También soportan dispositivos de audio digital USB-C clase compatibles para agregación de audio en el dispositivo HOST. Los puertos HUB permiten topología en estrella, permitiendo que el sistema host reconozca los controladores y dispositivos de audio conectados como unidades discretas.

ⓘ El puerto HOST del mezclador y cada puerto HUB pueden suministrar alimentación por bus (hasta 7.5W por puerto) a dispositivos USB-C clase compatibles conectados. Esto permite la conexión directa de controladores Xone:K3s, controladores heredados de la serie K y controladores de terceros alimentados por bus - o para alimentar y cargar dispositivos compatibles como tablets, smartphones y otros periféricos USB-C.

MIDI CONTROL

MIDI significa Interfaz Digital de Instrumentos Musicales; un protocolo establecido en los años 80 para permitir que diferentes teclados, secuenciadores, cajas de ritmos, etc., se comuniquen entre sí. MIDI sigue siendo un medio común y popular para habilitar el control remoto de funciones dentro de actuaciones de DJ o software DAW (Estación de trabajo de audio digital).

Las funciones clave del mezclador ahora soportan MIDI USB a través de la interfaz USB-C Host-Port. Los siguientes controles pueden transmitir datos MIDI directamente al dispositivo USB Host:

• Faders ascendentes CH1 y CH2

• Mini innoFADER® crossfader

• Xone:VCF botones HPF/LPF y control FREQ

• Botones de asignación de FILTRO del canal

• Botones de asignación CUE

• Botón MASTER INSERT IN

En el Modo USB 3, DAW Mode, los movimientos en tiempo real de los faders del Canal 1, Canal 2 y el crossfader pueden grabarse como automatización MIDI, permitiendo la reproducción, re-edición o re-mezcla de un set de DJ en software DAW después de la actuación.

Además, las salidas MIDI pueden usarse para controlar aplicaciones de DJ, DAWs, marcadores de producción post-mezcla u otras aplicaciones en tiempo real - como video, señales de streaming o controles de sistemas de iluminación.

Los puertos USB-Hub dobles del Xone:24C pueden usarse para conectar controladores MIDI externos para control full-dúplex entre dispositivos HOST y HUB. Consulte la sección DUAL USB HUB a continuación para detalles.
Xone:24C también tiene la capacidad de enviar datos MIDI directamente desde controles en el mezclador al puerto USB-Host, para control remoto de software compatible con MIDI.

Consulte la imagen codificada por colores y la tabla a continuación para detalles de control y comandos MIDI

ⓘ  Los comandos de control MIDI del Xone:24C están fijados para salida en el canal MIDI 16.

La TABLA DE CONVERSIÓN MIDI detalla conversiones entre formatos decimal, hexadecimal y escala cromática.

DIAGRAMA DE BLOQUES

ESPECIFICACIONES

Especificación técnica

PESOS Y DIMENSIONES

DIBUJOS DEL PANEL

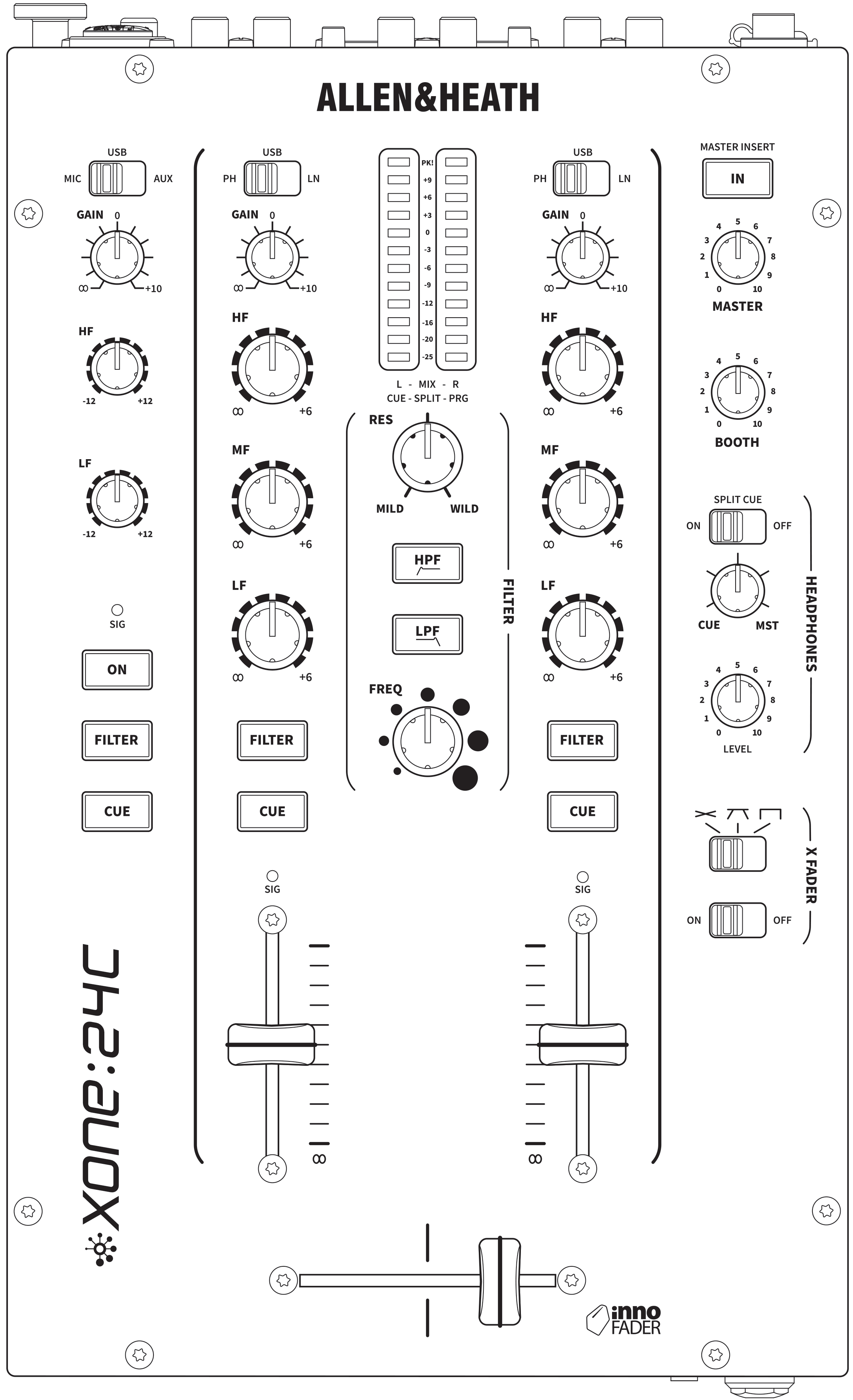

Panel superior

Panel trasero

Panel frontal

Panel lateral [izquierdo]

REFERENCIA DEL FILTRO

El filtro Xone:VCF controlado por voltaje

 Un filtro controlado por voltaje es un filtro de audio donde la frecuencia de corte se altera mediante un voltaje de control DC en lugar de una resistencia variable. Esto produce un rango operativo mucho más amplio y más control sobre la respuesta del filtro para crear combinaciones ilimitadas de efectos tonales dinámicos.

Selección de tipo de filtro

El filtro es ‘variable de estado’ proporcionando dos respuestas: pasa-altos (HPF) y pasa-bajos (LPF). Dos grandes interruptores iluminados seleccionan cuál está activo. Al presionar un interruptor se desactiva automáticamente el otro.

Los interruptores implementan conmutación analógica suave, asegurando que la salida MIX no se vea afectada por artefactos electrónicos audibles al seleccionar diferentes tipos de filtro y asignar canales al FILTRO.

ⓘ La respuesta del filtro por defecto es la salida HPF y las asignaciones del FILTRO de canal se configuran en OFF cuando se apaga la alimentación principal del mezclador.

Los gráficos a continuación muestran efectos típicos en la respuesta en frecuencia para los dos tipos de filtro.

El rango de barrido de baja a alta frecuencia se muestra junto con el efecto de ajustar la resonancia del filtro a SUAVE, SALVAJE y posiciones centrales: una frecuencia con RES y FREQ configurados en mínimo, 12 en punto y máximo.

La escala vertical muestra la cantidad de corte o aumento alrededor del nivel operativo normal de 0dB. La escala horizontal muestra el cambio en frecuencia de baja (bajo) a alta (agudo).

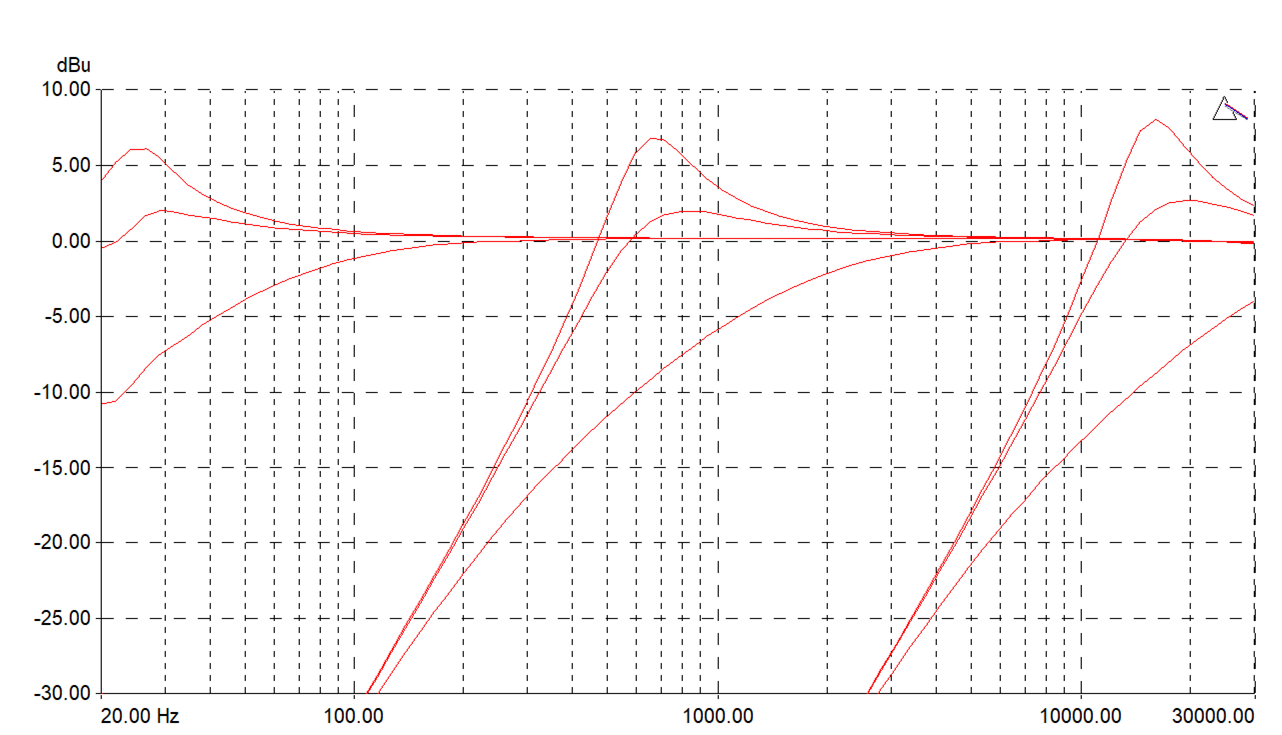

HPF respuesta

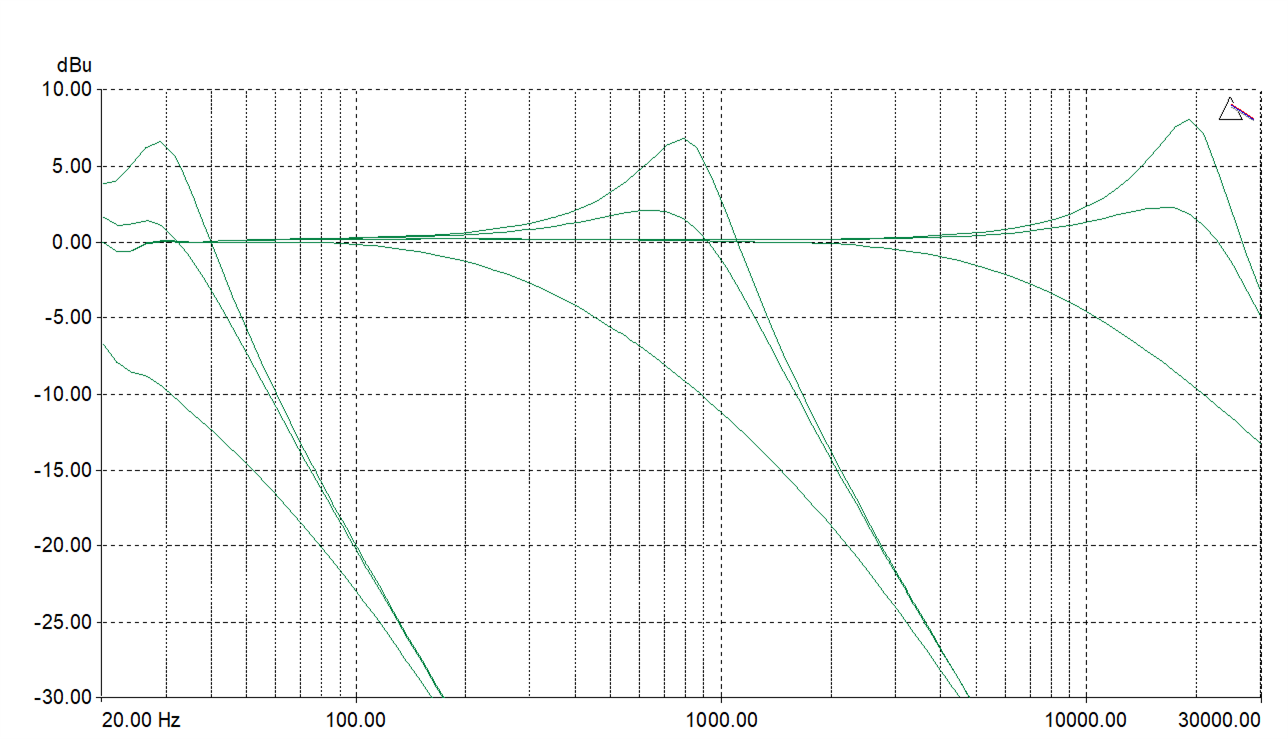

LPF respuesta

NIVELES DE OPERACIÓN

 Es muy importante que los ajustes de nivel del sistema estén correctamente configurados. Es bien sabido que muchos DJs suben el nivel al máximo con los medidores saturados creyendo que obtienen lo mejor del sistema. ¡ESTO NO ES ASÍ!

Lo mejor solo se puede lograr si los niveles del sistema están dentro del rango operativo normal y no se permite que saturen.

Saturar simplemente resulta en distorsión de la señal, no en más volumen.

Es la especificación del amplificador / sistema de altavoces la que determina el volumen máximo que se puede lograr, no la consola.

El oído humano también puede engañar al operador haciéndole creer que se necesita más volumen.
Tenga cuidado ya que esto es en realidad una advertencia de que se puede producir daño auditivo si se mantienen niveles de escucha altos.

Recuerde que es la CALIDAD del sonido lo que agrada al oído, no el VOLUMEN.

El diagrama a continuación ilustra el rango operativo de la señal de audio.

RANGO OPERATIVO NORMAL - Para música normal la señal debe oscilar entre –6 y +6 en los medidores de mezcla master con promedio alrededor de 0dB. Esto permite suficiente HEADROOM para picos inesperados antes de que la señal alcance su voltaje máximo de CLIPPING y distorsione.

También logra la mejor RELACIÓN SEÑAL-RUIDO manteniendo la señal bien por encima del PISO DE RUIDO residual (silbido del sistema).

El RANGO DINÁMICO es el máximo rango de señal disponible entre el piso de ruido residual y el clipping.

ⓘ Una nota importante …

El oído humano es un órgano notable con la capacidad de comprimirse o ‘apagarse’ cuando los niveles de sonido son demasiado altos. No interprete esta respuesta natural como una razón para subir más el volumen del sistema.
A medida que avanza la sesión puede aparecer fatiga auditiva, y los conos de los altavoces pueden calentarse reduciendo la efectividad del sistema y la capacidad de los oyentes para beneficiarse de un volumen mayor.

TIERRA

La conexión a tierra en un sistema de audio es importante por dos razones:

SEGURIDAD - Para proteger al operador de descargas eléctricas de alto voltaje, y

RENDIMIENTO DE AUDIO - Para minimizar el efecto de bucles de tierra que causan zumbidos audibles y para proteger las señales de audio de interferencias.

Para seguridad es importante que todas las tierras del equipo estén conectadas a tierra de red para evitar que partes metálicas expuestas lleven alto voltaje que pueda herir o incluso matar al operador. Se recomienda que un ingeniero de sistemas calificado revise la continuidad de la tierra de seguridad desde todos los puntos del sistema incluyendo cuerpos de micrófonos, chasis de tocadiscos, carcasas de equipos, etc.

La misma tierra también se usa para proteger cables de audio de interferencias externas como campos de zumbido asociados con transformadores de potencia, zumbido de reguladores de luz y radiación de computadoras. Los problemas surgen cuando la señal ve más de un camino a tierra de red. Esto causa un ‘bucle de tierra’ que genera corriente entre los diferentes caminos de tierra. Esta condición se detecta usualmente como un zumbido audible a frecuencia de red.

Para asegurar una operación segura y sin problemas recomendamos lo siguiente:

Haga revisar su sistema de red por un electricista calificado. Si la conexión a tierra de la red es sólida desde el inicio, es menos probable que experimente problemas.

No retire la conexión a tierra del enchufe de red de la consola. El chasis de la consola está conectado a tierra de red a través del cable de alimentación para garantizar su seguridad. El audio 0V está conectado internamente al chasis de la consola. Si se encuentran problemas con bucles de tierra, opere los interruptores de ‘levantamiento de tierra’ en el audio del equipo conectado según corresponda, o desconecte las pantallas de los cables en un extremo, usualmente en el destino.

Asegúrese de que los tocadiscos estén correctamente conectados a tierra. Se proporciona un terminal de tierra en el panel trasero de la consola para conectar las correas de tierra de los tocadiscos.

Use fuentes de baja impedancia como micrófonos y equipos a nivel línea con una impedancia nominal de 200 ohmios o menos para reducir la susceptibilidad a interferencias. Las salidas de la consola están diseñadas para operar a impedancia muy baja para minimizar problemas de interferencia.

Use conexiones balanceadas para micrófonos y salida de mezcla ya que proporcionan inmunidad adicional cancelando interferencias que pueden ser captadas en cables largos. Para conectar una fuente no balanceada a una entrada balanceada de la consola, conecte la entrada fría (pin 3 de XLR o anillo del jack) a tierra 0V (pin 1 de XLR o manga del jack) en la consola. Para conectar una salida balanceada XLR a equipo no balanceado, conecte la salida fría a tierra 0V en la consola.

Use cables y conectores de buena calidad y verifique que estén correctamente cableados y con soldaduras fiables. Deje suficiente holgura en el cable para evitar daños por estiramiento.

Si no está seguro ...
Contacte con su agente de servicio o distribuidor local de Allen & Heath para asesoramiento.
