本文档涵盖内容：

• C1500
• CTi-1500
• C2500
• C3500

重要提示 - 开始前请阅读

安全说明

开始使用前，请阅读随设备附带的安全说明书上的重要安全说明。为了您自身以及操作人员、技术人员和表演者的安全，请遵守说明书及设备面板上所有的指示和警告。

系统操作固件

本产品的功能由运行的固件（操作软件）决定。随着新功能的添加和改进，固件会定期更新。

ⓘ 请访问www.allen-heath.com查询产品或主机系统的最新固件版本。

软件许可协议

使用本Allen & Heath产品及其内置软件，即表示您同意受相关的最终用户许可协议（EULA）条款约束，协议副本可在www.allen-heath.com/legal查阅。安装、复制或使用软件即表示您同意该EULA条款。

更多信息

请访问Allen & Heath官网获取更多信息、知识库和技术支持。关于设置和混音功能的更多信息，请参考www.allen-heath.com上提供的固件参考指南下载。

您还可以加入我们的Allen & Heath数字社区，与其他用户分享知识和信息。

一般注意事项

• 防止设备因液体或灰尘污染而损坏。
• 如果设备曾在零下温度存放，使用前请让其恢复至正常工作温度。建议工作温度为0至40摄氏度。
• 避免在极端高温和直射阳光下使用设备。确保通风孔和风扇不被阻挡，设备周围有足够的空气流通。
• 使用软刷和干燥无绒布清洁设备。请勿使用化学品、磨料或溶剂。请勿在推子上使用润滑剂或接触清洁剂。
• 建议仅由授权的Allen & Heath代理商进行维护。您可在Allen & Heath官网查询当地经销商联系方式。未经授权人员的维护、修理或改装所造成的损坏，Allen & Heath不承担责任。

注册您的产品

请在www.allen-heath.com/register在线注册您的产品。

保修

本产品享有限制性制造商保修，具体条款可在www.allen-heath.com/legal查阅。

包装物品

请确认您收到以下物品：

• dLive 调音台面板
• 安全说明书
• IEC电源线
• 防尘罩

简介

dLive 是一套分布式数字混音系统，为任何现场声音应用提供独特灵活的解决方案。它将混音引擎与控制面板分开，将音频和处理放置在所需位置，并提供多种控制和音频网络连接可能性。详情请访问Allen & Heath官网了解更多关于dLive的信息。

MixRack 是任何dLive系统的核心。它内置了带有音频I/O、控制和音频网络端口的XCVI处理核心。Surface 实际上是MixRack的网络控制器，附加了内置音频I/O和音频网络端口。系统还可添加DX扩展器以获得更多I/O。

dLive 调音台面板

dLive 调音台面板有不同尺寸。C1500、C2500和C3500的I/O相同，仅推子和触摸屏数量不同。CTi-1500功能等同于C1500，但采用钛合金侧板和铝制面板，适合轻量化应用。S3000、S5000和S7000提供更多I/O、额外的I/O端口、冗余电源和双冗余的gigaACE及DX连接。详情请参考它们的入门指南。

dLive 调音台面板主要特点一览：

• 完全可分配布局
• 单屏或双12英寸电容触摸屏
• 手势控制——捏合、滑动、拖放
• 可配置的控件区域，支持场景、表计、FX等
• 19个可分配软键（S3000、S5000、S7000为26个）
• 工程师楔形监听和IEM推子条
• 全面的多点表计
• 阳光下可视
• USB立体声录音和回放

后面板

1. 话筒/线路输入 – 6个可调回忆前置放大器，支持平衡或非平衡话筒和线路电平信号。增益、衰减和48V幻象电源均由前置放大器内数字控制。

   当检测到插座有幻象电源电压（无论内置还是外接）时，PP指示灯点亮。

   任何插座都可以通过I/O或处理 / Preamp界面补丁到任意输入通道。

2. 数字输入 – 立体声AES3输入（采样率32kHz至96kHz）。可绕过采样率转换。

   任何插座都可以通过I/O或处理 / Preamp界面补丁到任意输入通道。

3. 线路输出 – 6个线路电平，平衡XLR输出。标称电平+4dBu。

   信号可通过I/O界面补丁到任意输出插座。

4. 数字输出 – 立体声AES3输出（可切换48kHz或96kHz）。

   信号可通过I/O界面补丁到任意输出插座。

5. I/O端口 – 音频接口端口，支持128x128通道。可安装多种选项卡以扩展系统、数字话筒分割、录音或分布式音频网络。可访问www.allen-heath.com了解可用选项卡列表。

   ⓘ iLive / GLD选项卡（M-Dante、M-Waves、M-ES-V2、M-ACE、M-MADI）在配备M-DL-ADAPT“信箱”适配器后，可与dLive兼容。该适配器提供64x64 48kHz接口并内置采样率转换。

   使用I/O界面进行I/O端口的信号补丁。

6. 屏幕输出 – VGA端口，用于连接外接显示器。外接显示器可镜像任一触摸屏视图或显示第三视图。通过Surface / Screen界面配置。

   ⓘ 不支持外接触摸屏。

7. 耳机接口（仅限C1500）- 标准1/4英寸和1/8英寸插孔。另一对插孔位于扶手下方。
8. 状态指示灯 – 电源开指示。Ready指示灯在电源启动后输出插座准备好传输音频时点亮。

9. 电源供应 – IEC电源插座、保险丝和开关。

   ⓘ 请注意面板上的安全警告。

   提供塑料P型卡扣用于固定电源线。将电缆插入卡槽，或使用星形Torx^© T20螺丝刀锁紧卡扣。

10. 肯辛顿锁 - 用于安装标准肯辛顿防盗安全设备的插槽。
11.
12. DX连接 – EtherCon端口，用于通过快速以太网（符合IEEE 802.3第2层标准）连接DX扩展器。单根Cat5e（或更高级）电缆传输32x32通道96kHz音频和控制信号。

使用I/O界面进行DX扩展器信号补丁。

12. 字时钟I/O - BNC连接器，用于从外部音频时钟同步或向其他设备提供时钟。
13. 网络接口 – 2个RJ45千兆以太网端口。连接笔记本电脑或无线路由器，配合dLive Editor或iOS应用使用。网络中所有设备必须有兼容的IP地址。
14. gigaACE连接 – MixRack与Surface之间的千兆以太网连接（符合IEEE 802.3第2层标准）。单根Cat5e（或更高级）电缆传输双向96kHz音频和控制信号。
15. 音频同步锁定 – 指示有效的时钟源。

前面板

1. 通道处理 – 按下推子条上的Sel键，访问分配给该推子条的输入或混音通道的处理界面。更多信息请参见下文的Harmony UI段落。
2. 触摸屏 – 单屏或双12英寸电容触摸屏，支持手势控制和阳光下可视。更多信息请参见下文的Harmony UI段落。
3. 主/PAFL表计 – LCR表计，带PAFL激活指示。按下PAFL Clear取消任何激活的PAFL。
4. USB端口 – 上方端口专用于立体声WAV文件录音和回放。下方端口用于Show文件、库、事件日志和固件更新的数据传输。
5. 耳机 – 模拟音量控制，用于耳机输出。
6. 软键 – 19个用户可分配键。通过Surface / Control / SoftKeys界面分配功能。
7. 对讲 – 按下为锁定或瞬时模式的对讲键，带对讲激活指示。按住Assign键并按任意主混音键进行分配。

8. 场景导航 – 按下Go键，调用系统屏幕右上角显示的下一个场景。该场景在场景菜单和场景控件中以绿色高亮显示。使用Prev和Next键选择下一个场景后调用。

   按住Reset键并按Go键撤销误操作调用，恢复之前设置。

9. 推子条旋钮模式 – 选择推子条旋钮的功能。旋钮可控制前置放大器增益、声像、发送至活动混音的电平，以及4个可分配功能。通过Surface / Control / Preferences界面分配。旋钮LED颜色对应活动功能，例如增益为红色，衰减为黄色；发送模式下颜色跟随活动混音。

   发送功能使推子条旋钮控制发送到活动混音的电平，推子控制通道主音量，即暂时禁用“推子控制发送”。

10. 层 – 每个银行可导航6层推子条。相关层中任一通道接近削波时，红色峰值指示灯亮起，便于监控各层信号活动。

    可通过Surface / Control / Preferences界面链接银行，层键将影响所有链接银行。例如，您可能希望两个银行的所有输入推子条在切换层时保持同步。

11. 安全锁定 – 按住并按推子条上的Mix键，使通道免受场景调用影响。若只想锁定部分参数，请使用Scenes / Scene Safes界面。

    层冻结 – 按住并按推子条上的Mix键，锁定通道在所有层中的状态。

    推子上的GEQ – 在推子上显示所选混音的图形均衡。按键切换高低频段并退出。频率值显示在推子LCD屏，推子表计显示各频段的实时频谱和峰值指示，方便调试监听或识别问题频率。

    该模式下，混音主推子显示在最右侧推子条上。

12. 推子条 – 控制输入通道、FX返回、混音主推子、DCA、工程师楔形/IEM监听或MIDI。详见下文推子条段落。

    推子条布局可由用户分配并存储于场景。通过Surface / Control / Strip Assign界面编辑布局。

13. 耳机接口 - 标准1/4英寸和1/8英寸插孔位于扶手下方。

14. 复制 – 按住并按：

    推子条上的Sel键复制通道处理设置。

    推子条上的Mix键复制混音分配和发送电平。

    触摸屏上任何高亮区域复制特定处理模块设置。

    粘贴 - 按住并按Sel键、Mix键或触摸屏高亮区域粘贴复制设置。

    重置 - 按住并按Sel键、Mix键或触摸屏高亮区域，将相关参数恢复出厂默认。

    按住重置键并轻推推子，可快速将推子设为0dB或关闭。

15. 分配 – 按住并按推子条上的Mix键，切换其对活动混音的分配开关。

    前/后 – 按住并按推子条上的Sel键，切换发送至活动混音的前置或后推子发送。

    按下主混音的Mix键或Sel键可切换所有通道的开关或前后发送。

    所选通道或混音的分配和前后设置也可在Routing界面调整。

16. LCD显示模式 – 选择推子LCD显示的信息。详见下文推子条段落。

Harmony UI

C3500配备双屏：左屏专用于通道处理，右屏显示状态、系统设置、内存管理菜单等。C1500和C2500采用单屏，集成两者功能。

dLive将触摸屏与一组“环绕式”控制结合，控制键采用颜色编码，操作直观快捷。屏幕专用区域显示相应控制的数值和状态；部分区域可配置或用户分配（控件区域）。点击这些区域将打开主屏幕区域的相关标签。

1. 主页 – 按下恢复面板熟悉状态。主页恢复默认活动层、屏幕模式、活动混音、推子旋钮模式和通道LCD视图。

   ⓘ 主页不影响通道处理、推子布局、灯光或存储于场景的其他设置。

2. 前置放大器和滤波器 – 屏幕区域专用于通道前置放大器和滤波器。
3. 插入 – 插入开关和分配指示灯。分配任一通道插入点时指示灯点亮。

4. 库 – 访问当前通道或处理模块的预设库。弹出菜单支持调用、存储、覆盖或删除预设。再次按库键退出。

   设置 – 按住并点击屏幕任何高亮区域进行配置。例如，触摸控件区域设置功能、视图或控制。触摸主屏幕区域访问更多选项。

   监听 – 按住并点击屏幕任何高亮区域，监听所选通道信号路径的该点。信号临时覆盖PAFL总线及相关表计。

5. 参数均衡 – 开关、峰值指示、4段参数均衡的频率和增益控制。按住宽度并旋转频率控制调整带宽。

   屏幕专用区域显示参数均衡参数和/或响应曲线，可单独显示4段或全频段。该区域也可配置为其他功能，例如可滚动的表计桥。按住设置并点击该区域进行配置。按视图键切换配置视图。

6. 触摸旋转 – 触摸主屏幕区域的参数或设置，用旋钮调整数值。
7. 帮助 – 按下显示当前屏幕的简要上下文帮助。

8. 软旋钮（C1500无此功能）– 2组各3个可分配旋钮，支持3层。每组有独立开关和峰值指示。

   屏幕专用区域显示分配控件的参数和缩略指示。按住设置并点击该区域配置。按旋钮顶部的键或在控件区内滑动切换3层。

   ⓘ 软旋钮可配置为跟随通道选择、活动混音，或锁定特定通道。

屏幕模式

屏幕模式按钮选择主屏幕区域的菜单。

推子条

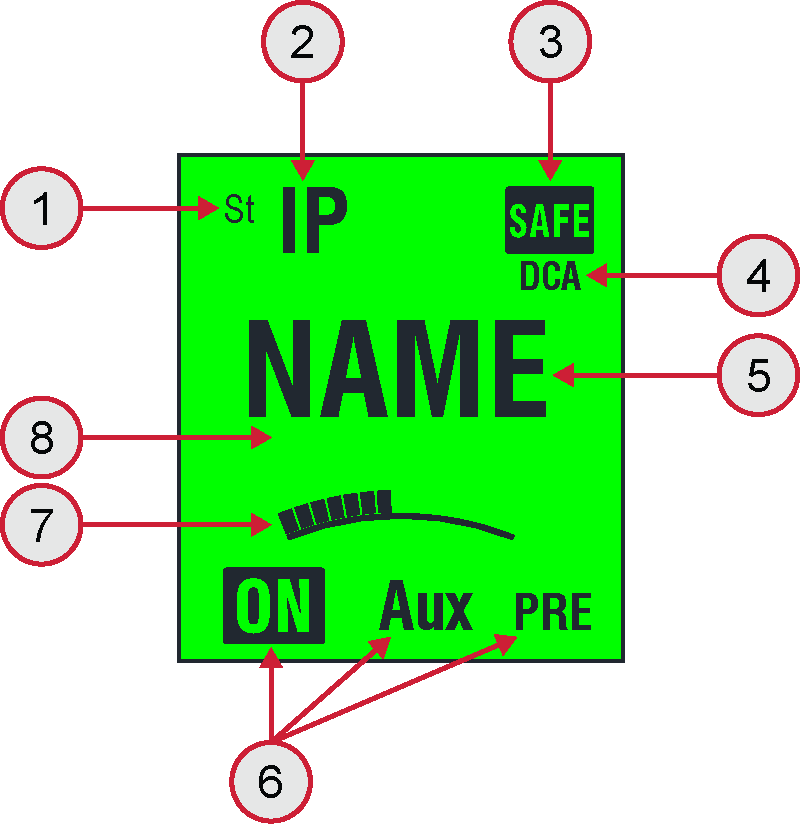

LCD显示 – 显示通道信息，包括名称和颜色。

1. 立体声
2. 推子条类型
3. 通道已被设置为场景调用安全
4. 通道被分配到一个或多个DCA组

5. 使用LCD显示模式键切换显示用户定义的通道名称、推子位置（以dB为单位）、DSP通道号，或补丁源/目的的I/O插座标识。

   I/O插座显示方式如下：

   R-nn = MixRack

   S-nn = 调音台面板

   DXn-nn = DX扩展器端口号和插座号

   USB = USB播放/录音

   Pn-nn = I/O端口号和通道号

   FX-n = RackExtra FX单元号

   SigGen = 内部信号发生器

6. 分配到活动混音、混音类型及前/后推子设置
7. 推子旋钮 – 数值显示在LCD屏上。
8. 用户定义的背光颜色

混音操作

按下主混音主控推子条上的混音键。

这是正常混音模式。输入推子条显示通道推子，主控推子条显示主混音推子。

按住分配键，按输入通道的混音键，将其分配或取消分配到主混音。当前开关状态显示在推子LCD下方。

按下混音主控推子条上的混音键。

用于处理辅助和FX发送。输入推子条显示所有发送到活动混音的电平，主控推子条显示主混音推子。

按住分配键，按输入通道的混音键，将其分配或取消分配到活动混音。

按住前/后键，按输入通道的选择键，切换每个源的前推子或后推子发送。当前前置状态显示在通道推子LCD下方。

按下主控推子条上的混音或选择键，可快速开启或关闭所有分配，或切换所有源的前/后推子发送。

按下输入通道推子条上的混音键。

用于处理辅助和FX发送。输入推子条仍显示通道推子，主控推子条显示该输入通道的所有发送。

按住分配键，按主控推子条上的混音键，将通道分配或取消分配到各混音。

按住前/后键，按主控推子条上的选择键，切换通道对各混音的前推子或后推子发送。当前前置状态显示在主控推子LCD上。

按下组主控推子条上的混音键。

用于将通道分配到音频组和DCA组。输入和主控推子不受影响。

按住分配键，按输入通道的混音键，将通道分配或取消分配到该组。

连接与开机

MixRack连接

使用巡演级CAT5e（或更高规格）电缆，长度最长可达100米，连接dLive调音台面板与MixRack的gigaACE端口。在DM32、DM48或DM64 MixRack上，仅使用gigaACE端口A。

ⓘ 请访问www.allen-heath.com了解电缆要求、推荐及可订购的CAT5电缆列表。

开启调音台面板电源。gigaACE的Lnk/Err指示灯稳定闪烁表示连接建立。若检测到通信错误，红色错误灯亮起。请检查电缆连接是否正确且无故障。

调音台面板获取控制权并触摸屏响应大约需要30秒。

调用模板节目

dLive具有完全可配置的音频架构、控制布局和插座补丁。我们提供了一套模板节目，提供多种经典调音台格式，作为快速起点。它们呈现了熟悉的架构和逻辑布局，类似功能齐全的模拟调音台。

要加载模板节目，请进入工具 / 节目管理界面，选择一个可用的模板节目，点击调用并确认。

ⓘ 调用节目会覆盖所有系统设置，包括总线配置、控制布局、当前参数、所有场景和库预设。若需保存当前设置，请先将其存储为用户节目。

ⓘ 更多信息请参阅可在www.allen-heath.com下载的dLive固件参考指南。

扩展器连接

使用巡演级CAT5e（或更高规格）电缆，最长可达100米，连接DX扩展器与调音台面板的DX端口。

ⓘ 请访问www.allen-heath.com了解电缆要求、推荐及可订购的CAT5电缆列表。

开启DX扩展器电源。DX端口的Lnk/Err指示灯稳定闪烁表示连接建立。若检测到通信错误，红色错误灯亮起。请检查电缆连接是否正确且无故障。

连接笔记本或无线路由器

将笔记本、路由器或接入点连接到任一网络端口，以配合dLive Editor或iOS应用使用。请阅读软件或应用附带的发行说明和帮助文件获取更多信息。

ⓘ dLive通过TCP/IP通信。网络中所有设备（包括MixRack和调音台面板）必须有兼容的IP地址。出厂默认设置为：

对于直接有线连接笔记本，请将笔记本设置为静态兼容IP地址，例如192.168.1.10。

对于无线连接，请将路由器/接入点设置为兼容IP地址，例如192.168.1.254，并将DHCP范围设置为兼容地址范围，例如192.168.1.100至192.168.1.200。无线笔记本或移动设备应设置为DHCP/“自动获取IP地址”。
