重要 - 开始前请阅读

安全说明

开始使用前，请阅读随设备附带的说明书上印刷的重要安全说明。为了您本人以及操作员、技术人员和表演者的安全，请遵循说明书及设备面板上印刷的所有指示并注意所有警告。

系统操作固件

本产品的功能由运行其上的固件（操作软件）决定。固件会定期更新，以增加新功能和改进性能。

ⓘ 请访问www.allen-heath.com，查询产品或主机系统的最新固件版本。

软件许可协议

使用本Allen & Heath产品及其内置软件，即表示您同意受相关最终用户许可协议（EULA）的约束，相关协议副本可在www.allen-heath.com/legal查阅。安装、复制或使用软件即表示您同意遵守EULA条款。

更多信息

请访问Allen & Heath官网，获取更多信息、知识库及技术支持。有关设置和混音功能的更多信息，请参阅可在www.allen-heath.com下载的固件参考指南。

您还可以加入我们的Allen & Heath数字社区，与其他用户分享知识和信息。

一般注意事项

  • 保护设备免受液体或灰尘污染的损害。
  • 如果设备曾存放于零度以下温度，请在场地使用前给予足够时间使其达到正常工作温度。建议的工作温度为0至40摄氏度。
  • 避免在极端高温和直射阳光下使用设备。确保通风槽和风扇未被阻挡，设备周围有足够空气流通。
  • 用软刷和干燥无绒布清洁设备。请勿使用化学品、研磨剂或溶剂。请勿在推子上使用润滑剂或接点清洁剂。
  • 建议只由授权的Allen & Heath代理商进行维修。您可在Allen & Heath官网查找当地经销商联系方式。Allen & Heath不对未经授权人员的维护、修理或改装造成的损坏承担责任。

注册您的产品

请在www.allen-heath.com/register在线注册您的产品。

保修

本产品享有限制性制造商保修，具体条款请参阅www.allen-heath.com/legal。

简介

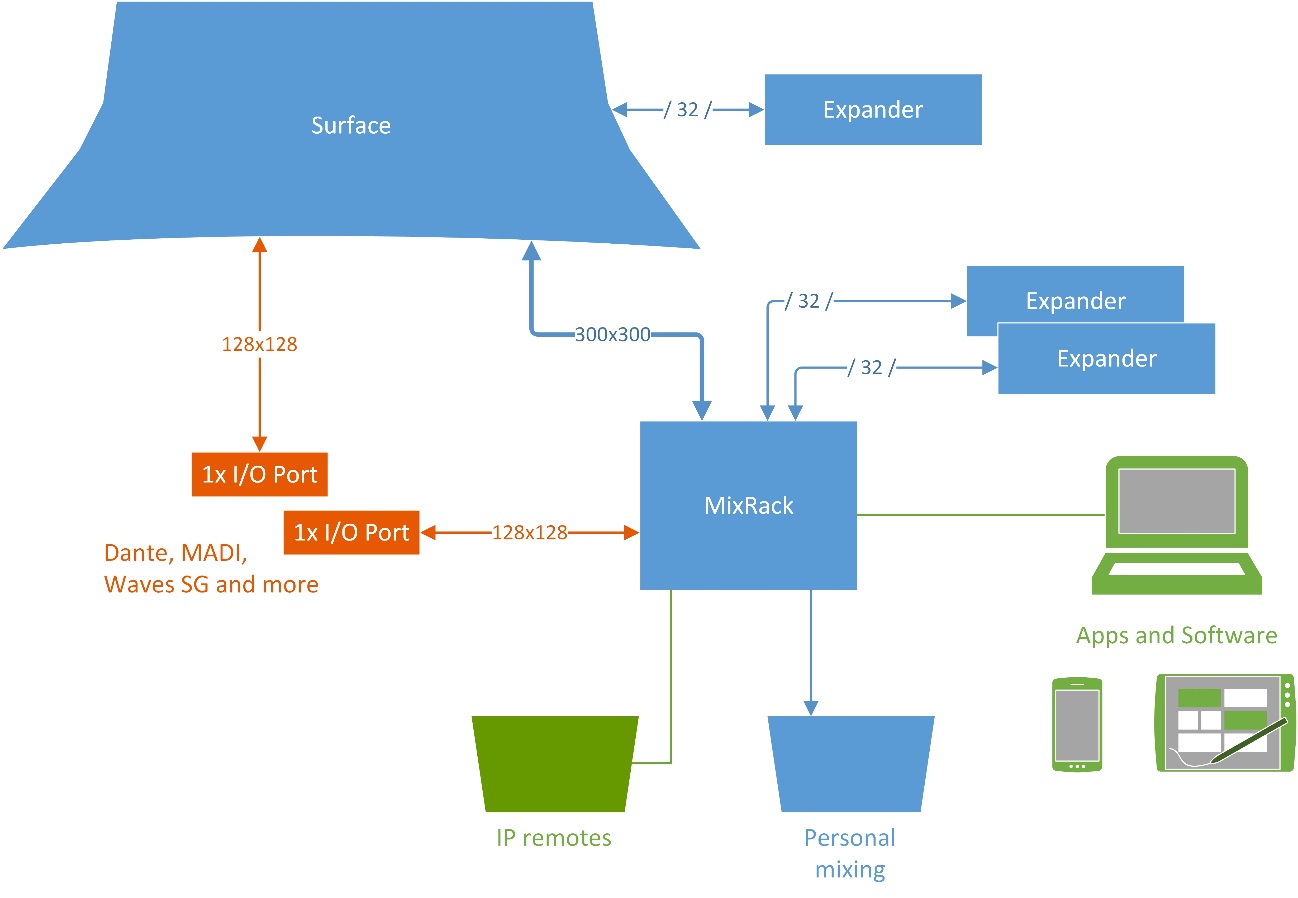

dLive 是一款分布式数字混音系统，为任何现场音响应用提供独特灵活的解决方案。它将混音引擎与控制台分离，将音频和处理放置在所需位置，并提供丰富的控制和音频网络功能。详情请访问Allen & Heath官网了解dLive。

MixRack 是任何dLive系统的核心。它集成了XCVI处理核心，配备音频I/O、控制和音频网络端口。通常连接至dLive控制台，也可同时或单独使用笔记本电脑、iPad、Allen & Heath IP远程控制器或通过TCP/IP的第三方控制器进行控制。系统可通过添加最多3个DX32模块机架/6个DX168便携扩展器进行扩展，并兼容ME个人混音系统。






dLive MixRacks

dLive MixRack有多种尺寸可选。所有型号均采用相同的混音引擎，仅模拟I/O数量不同。所有型号均可通过添加DX扩展器或连接数字信号源，支持完整的128通道工作。

dLive DM0 MixRack 主要特点一览：

  • XCVI 160x64 FPGA核心
  • 96kHz采样率，96位累加器
  • 行业领先，超低延迟0.7毫秒
  • 128路输入通道，支持完整处理
  • 64路混音输出，支持完整处理
  • DEEP 处理嵌入式通道插件
  • 可配置的64总线架构（组、FX、辅助、矩阵、主输出）
  • 支持LR、LCR及最多5.1主输出模式
  • 16个RackFX，配备专用立体声返回
  • 8个RackUltra FX，配备专用立体声发送和返回（仅DM0U）
  • 多路PFL
  • 16个DCA
  • 内置信号发生器、实时频谱分析仪和频谱图
  • 双冗余电源供应
  • 平齐前面板，配备超静音风扇

  • 可反转机架耳设计



安装MixRack

独立放置

DM0 MixRack可作为独立设备使用，适合放置在架子或地面。请确认塑料脚垫已安装。确保设备周围有足够空气流通，且设备不得被覆盖。请始终将设备放置在坚固平整的表面，远离软质家具或地毯。

机架安装及飞行箱

DM0 MixRack设计为19英寸机架安装设备，占用4U机架空间。机架安装前可能需要拆除塑料脚垫，请妥善保存以备后用。

建议租赁、巡演及其他便携使用时，采用带有减震内部机架框架的专业级飞行箱。

ⓘ 通过确保设备下方、前方和后方通风良好，实现自然对流散热。已知产生大量热量的机架设备不应直接安装在本设备下方。空间受限且环境温度较高时，建议使用机架风扇托盘进行强制对流散热。

机架耳

  1. 前面板机架耳的替代安装方式

后面板

  1. I/O 端口 – 3个音频接口端口，每个支持128x128通道，独立分配。安装可用的选件卡以扩展系统、数字麦克风分配、录音或分布式音频网络。可访问www.allen-heath.com查看可用选件卡列表。

    ⓘ 安装了M-DL-ADAPT“信箱”适配器后，iLive / GLD选件卡（M-Dante、M-Waves、M-ES-V2、M-ACE、M-MADI）可与dLive兼容，提供64x64 48kHz接口并内置采样率转换。

    使用I/O界面进行信号的进出端口编排。

  2. 音频同步锁定 – 指示音频已同步锁定到有效时钟源。若指示灯未亮，请检查在MixRack / Audio / Audio Sync界面中是否选择了正确的时钟源。
  3. 字时钟I/O - BNC连接器，用于从外部音频时钟同步或向其他设备提供时钟。使用MixRack / Audio / Audio Sync界面选择时钟源。

  4. 电源 – 双冗余电源，配备独立IEC插座、开/关摇臂开关及保险丝。

    ⓘ 请注意面板上的安全警告。

    提供塑料P型夹线夹以固定电源线。将电缆放入槽内，或使用星形Torx T20螺丝刀重新固定夹子锁紧电缆。

  5. 耳机 - 标准1/4英寸插孔及内置耳机放大器音量控制。输出跟随PAFL选择。

  6. 网络 – 2个RJ45千兆以太网端口。连接笔记本或无线路由器以配合dLive Editor或iOS应用使用。网络上的所有设备必须具有兼容的IP地址。

    ⓘ 凹陷开关可将网络设置重置为出厂默认。重置方法：关闭MixRack，用尖物按住开关，同时开启设备，至少按住30秒。

  7. gigaACE 链接 – 通过千兆以太网（符合IEEE 802.3第2层标准）连接MixRack与控制台。单根Cat5e（或更高规格）网线实现96kHz音频及控制的双向传输。可使用两根网线实现冗余，系统在故障时无缝切换，保证音频不中断。

  8. DX 链接 – 双冗余EtherCon端口，连接最多2个DX32 / 4个DX168/DX164-W/DX012/DX88-P扩展器，采用快速以太网（符合IEEE 802.3第2层标准）。单根Cat5e（或更高规格）网线传输32x32通道96kHz音频及控制。第一个扩展器连接至DX1 & DX2，第二个扩展器连接至DX3 & DX4。

    使用I/O界面进行与DX扩展器的信号编排。

  9. ME - 专用EtherCon端口，连接Allen & Heath ME个人混音系统。单根Cat5e（或更高规格）网线传输40通道48kHz音频、通道名称及立体声链接。连接ME-1混音器实现菊链连接，或连接ME-U集线器实现供电和音频分配。

    使用I/O界面进行与ME系统的信号编排。

前面板

  1. 状态指示灯 – 两个电源的开机指示灯。Ready指示灯在启动后输出端口准备好传输音频时点亮。
  2. 风扇 – 超静音风扇。确保通风口未被阻挡。
  3. 肯辛顿锁 - 用于安装标准肯辛顿防盗安全设备的插槽。

连接并开机

开启MixRack。混音引擎启动并开始传输音频约需15秒。启动完成时，您应能听到继电器连接输出的“咔嗒”声。此时前面板上的Ready指示灯将点亮。

控制台连接

rack to surface.svg

使用最高100米长的巡演级CAT5e（或更高规格）网线，将dLive控制台与MixRack的gigaACE端口连接。若需冗余，使用两根网线。

ⓘ 请访问www.allen-heath.com，了解网线要求、推荐以及可订购的CAT5e/CAT6网线列表。

开启控制台。gigaACE的Lnk/Err指示灯在连接建立时会稳定闪烁。若检测到通信错误，红色错误指示灯会点亮。请检查网线连接是否正确且无故障。

控制台接管控制权并使触摸屏响应，大约需要30秒。

扩展器连接

rack to expander.svg

使用最高100米长的巡演级CAT5e（或更高规格）网线，将DX扩展器与MixRack的DX端口连接。若需冗余，使用两根网线。

ⓘ 请访问www.allen-heath.com，了解网线要求、推荐以及可订购的CAT5网线列表。

开启DX扩展器。DX端口的Lnk/Err指示灯在连接建立时会稳定闪烁。若检测到通信错误，红色错误指示灯会点亮。请检查网线连接是否正确且无故障。

ME 系统连接

rack to ME.svg

使用最高100米长的巡演级CAT5e（或更高规格）网线，将MixRack的ME端口与ME-1或ME-U连接。

ⓘ 请访问www.allen-heath.com，了解网线要求、推荐以及可订购的CAT5网线列表。

连接笔记本或无线路由器

将笔记本、路由器或接入点连接到任一网络端口，以配合dLive Editor或iOS应用使用。有关更多信息，请阅读随软件或应用附带的发行说明和帮助文件。

ⓘ dLive通过TCP/IP通信。网络上的所有设备，包括MixRack和控制台，必须具有兼容的IP地址。出厂默认设置如下：

MixRack 192.168.1.70
控制台 192.168.1.71
子网掩码 255.255.255.0
网关 192.168.1.254

对于直接有线连接笔记本，请将笔记本设置为静态且兼容的IP地址，例如192.168.1.10。

对于无线连接，请将路由器/接入点设置为兼容的IP地址，例如192.168.1.254，并将其DHCP范围设置为兼容地址范围，例如192.168.1.100至192.168.1.200。将任何无线笔记本或移动设备设置为DHCP/“自动获取IP地址”。
