简介
dLive 是一套分布式数字调音系统，为任何现场扩声应用提供独特灵活的解决方案。它将混音引擎与控制台分离，将音频和处理放置在所需位置，并提供丰富的控制和音频网络可能性。请访问 Allen & Heath 官网了解更多 dLive 相关信息。

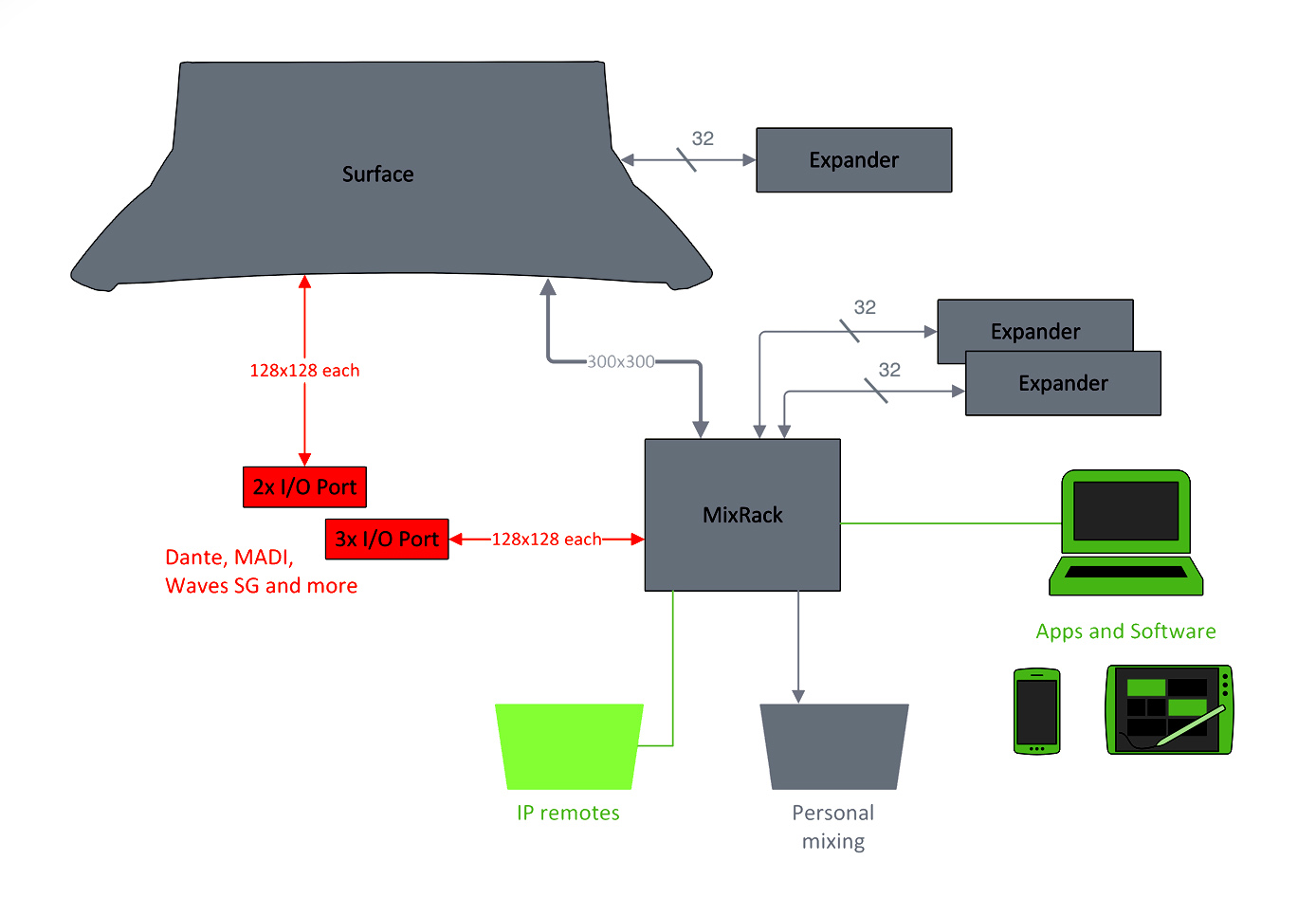

MixRack 是任何 dLive 系统的核心。它集成了 XCVI 处理核心，配备音频 I/O、控制和音频网络端口。通常与 dLive 控制台连接，也可通过笔记本电脑或 iPad、Allen & Heath IP 遥控器或第三方控制器（通过 TCP/IP）同时或单独控制。系统可通过添加最多 3 台 DX32 模块化机架进行扩展，并兼容 ME 个人混音系统。
dLive MixRack 系列
dLive MixRack 有三种尺寸可选。所有型号均采用相同的混音引擎，仅在模拟 I/O 数量上有所不同。通过添加 DX 扩展器或数字信号源补丁，所有型号都可支持完整的 128 通道。
dLive MixRack 主要特性一览：
- XCVI 160x64 FPGA 核心
- 96kHz 采样率，96 位累加器
- 业内领先的超低延迟 0.7ms
- 128 路输入通道，均带完整处理
- 64 路混音输出，均带完整处理
- DEEP 处理嵌入式通道插件
- 可配置 64 总线架构（编组、FX、辅助、矩阵、主输出）
- LR、LCR 及最高至 5.1 主输出模式
- 16 路 RackFX，配专用立体声返回
- 多路 PFL
- 16 路 DCA
- 内置信号发生器、RTA 和频谱图
- 双冗余、热插拔电源
- 齐平前面板，超静音风扇
- 可翻转机架耳设计
|
DM32
|
|
|
DM48
|
|
|
DM64
|
安装 MixRack
独立放置
MixRack 可作为独立单元在架子或地面操作。请检查其塑料脚是否已安装。确保机身周围有足够的空气流通，严禁覆盖。请始终将设备放置在坚固平整的表面，远离软质家具或地毯。
机架安装与航空箱
DM32、DM48 和 DM64 设计为 19 英寸机架安装设备，分别占用 7U、8U、10U 机架空间。机架安装前可能需要拆下塑料脚，请妥善保管以备后用。
对于租赁、巡演及其他便携应用，建议使用带减震内架的专业级航空箱。
ⓘ 确保设备下方、前方及后方有良好通风，以实现自然对流。严禁将已知会产生大量热量的设备直接安装在本设备下方。在空间受限且环境温度较高的情况下，可考虑通过机架风扇托盘实现强制对流。
机架耳
机架耳可根据应用需求安装于前面板或后面板。每侧用 3 颗螺丝固定在 MixRack 侧面，如下所示。使用 Pozidriv 螺丝刀拆卸这些螺丝以移除或重新安装机架耳。
- 前面板机架耳的可选安装方式
后面板
-
麦克风/线路输入 - 可回调前置放大器，适用于平衡或非平衡的麦克风及线路电平信号。增益、衰减和 48V 幻象电源均在前置放大器内由数字控制。当插座检测到幻象电源电压（无论是内部还是外部供电）时，PP 指示灯会亮起。
可通过 I/O 或 Processing / Preamp 屏幕将任意插座补丁到任意输入通道。
-
线路输出 – 线路电平，平衡 XLR 输出。标称电平 +4dBu。输出具备继电器保护，防止开关机冲击声。
可通过 I/O 屏幕将信号补丁到任意输出插座。
-
I/O 端口 – 3 个音频接口端口，每个支持 128x128 通道，独立分配。可安装选配卡用于系统扩展、数字话筒分配、录音或分布式音频网络。可在 www.allen-heath.com 查询可用选配卡列表。
ⓘ iLive / GLD 选配卡（M-Dante、M-Waves、M-ES-V2、M-ACE、M-MADI）通过 M-DL-ADAPT “信箱式”适配器可用于 dLive，可实现 64x64 48kHz 接口并内置采样率转换。
使用 I/O 屏幕补丁 I/O 端口的输入/输出信号。
-
网络 – 2 个 RJ45 千兆以太网口。连接笔记本电脑或无线路由器，以配合 dLive Editor 或 iOS上所有设备需配置兼容的 IP 地址。
ⓘ 内嵌复位开关可将网络设置恢复为出厂默认。重置方法：关闭 MixRack 电源，用尖锐物按住并保持开关，同时重新开机，至少持续按住 15 秒。
- gigaACE 链路 – MixRack 与控制台通过千兆以太网（符合 IEEE 802协议）连接。单根 Cat5e（或更高）线缆可传输双向 96kHz 音频和控制信号。如需冗余可使用两根线缆——系统将在故障时无缝切换，无音频中断。
-
DX 链路 – 双冗余 EtherCon 端口，可连接最多 2 台 DX 扩展器，采用快速以太网（IEEE 802.3 第2层协议）。单根 Cat5e（或更高）线缆可传输 32x32 路 96kHz 音频和控制。第一个扩展器连接到 DX1 & DX2，第二个扩展器连接到 DX3 & DX4。
使用 I/O 屏幕补丁与 DX 扩展器之间的信号。
-
ME - 专用 EtherCon 端口，用于 Allen & Heath ME 个人混音系统。单根 Cat5e（或更高）线缆可传输 40 路 48kHz 音频、通道名称和立体声链接。可连接 ME-1 混音器进行串联，或 ME-U 集线器实现供电和音频分配。
使用 I/O 屏幕补丁信号至 ME 系统。
- 字时钟 I/O - BNC 接口，用于从外部音频时钟同步或为其他设备提供时钟。请通过 MixRack / Audio / Audio Sync 屏幕选择时钟源。
- strong – 指示音频已同步锁定至有效时钟源。若未亮起，请检查 MixRack / Audio / Audio Sync 屏幕中是否选择了正确的时钟源。
- 耳机 - 标准 1/4 英寸插孔及电平控制，用于内置耳机放大器。输出跟随 PAFL 选择。

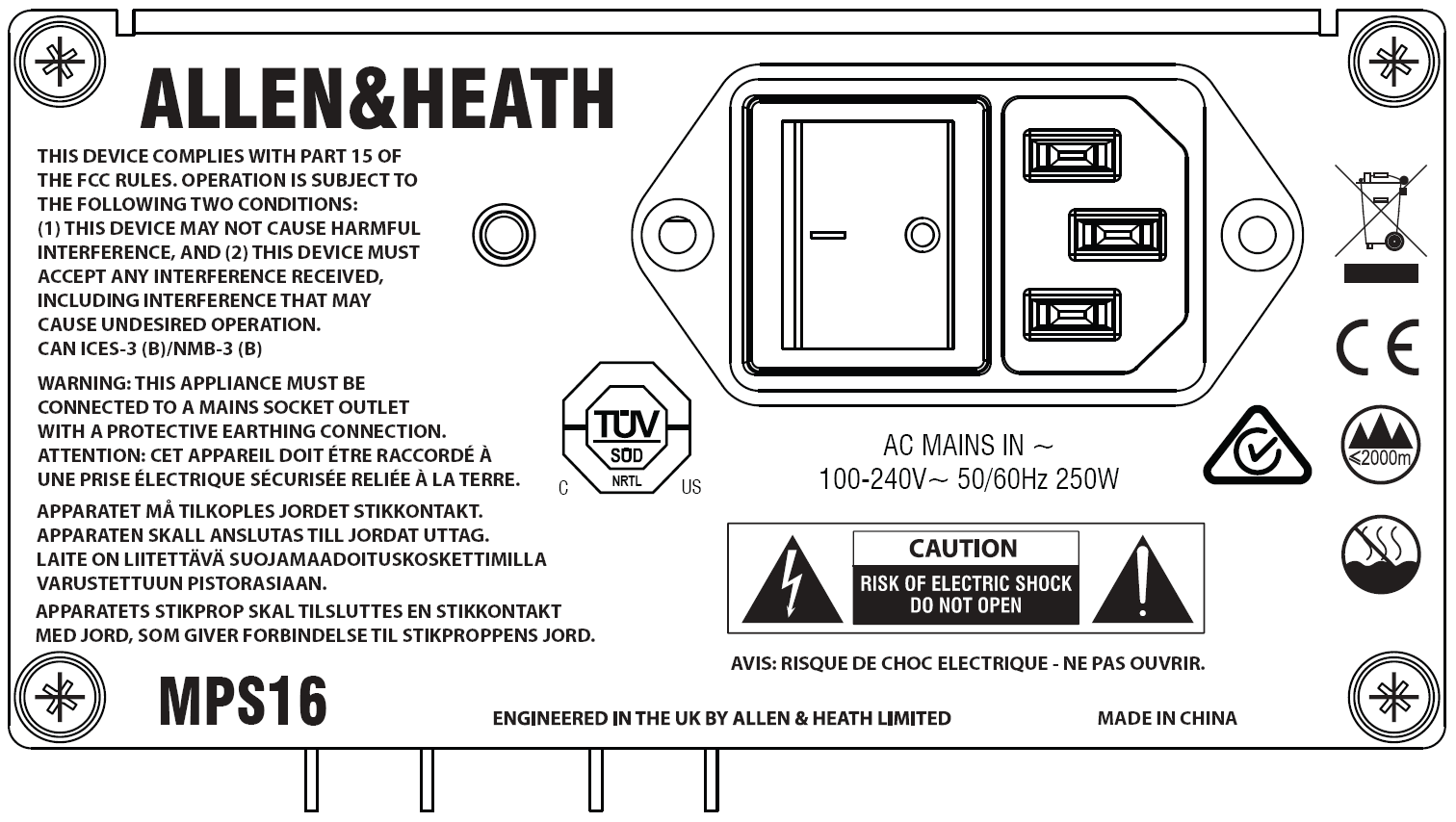

- 电源 – 热插拔电源，配备 IEC 电源插座和开/关摇臂开关。拆卸或更换时松开 4 颗螺丝，将电源从插槽中拉出即可。
ⓘ dLive MixRack 出厂时配备一台电源。可加装第二台电源实现冗余（部件号 MPS-16）。松开固定空白面板的 4 颗带帽螺丝*，将电源滑入插槽，并拧紧上述 4 颗螺丝。如有一台电源故障，MixRack 将自动无缝切换电源，音频不受影响。
* 早期 dLive 设备需用星形 Torx T8 螺丝刀拆下固定空白面板的 4 颗螺丝。
ⓘ 请注意面板上印刷的安全警告。
随机配备塑料 P-clip 电缆夹，用于固定电源线。可直接卡入电缆，或用星形 Torx T20 螺丝刀重新安装夹子锁紧电缆。
前面板
- 风扇 – 超静音风扇。请确保通风口未被遮挡。
- Kensington 锁 - 用于安装标准 Kensington 防盗锁的插槽。
- 状态指示灯 – 2 个电源的电源开启指示灯。Ready 指示灯在开机后输出插座准备传输音频时点亮。连接并启动电源
打开 MixRack 电源。混音引擎大约需要 15 秒开始传输音频。启动完成后会听到继电器接通输出的咔哒声，此时前面板的 Ready 指示灯会亮起。
控制台连接
用一根最高 100 米的巡演级 CAT5e（或更高规格）线缆连接 dLive 控制台与 MixRack gigaACE 端口。如需冗余可用两根线缆。
ⓘ 请参阅 www.allen-heath.com 获取线缆要求、建议及可订购 CAT5 线缆列表。
开启控制台电源。gigaACE Lnk/Err 指示灯在链路建立时稳定闪烁。检测到通信错误时红色错误指示灯会亮起。请检查线缆连接是否正确且无故障。
控制台约需 30 秒接管控制权并使触摸屏可操作。
扩展器连接
用一根最高 100 米的巡演级 CAT5e（或更高规格）线缆连接 DX 扩展器与 MixRack DX 端口。如需冗余可用两根线缆。
ⓘ 请参阅 www.allen-heath.com 获取线缆要求、建议及可订购 CAT5 线缆列表。
打开 DX 扩展器电源。DX 端口 Lnk/Err 指示灯在链路建立时稳定闪烁。检测到通信错误时红色错误指示灯会亮起。请检查线缆连接是否正确且无故障 data-id="167"ME 系统连接用一根最高 100 米的巡演级 CAT5e（或更高规格）线缆连接 MixRack ME 端口与 ME-1 或 ME-U。ⓘ 请参阅 www.allen-heath.com 获取线缆要求、建议及可订购 CAT5 线缆列表。连接笔记本电脑或无线路由器将笔记本电脑、路由器或接入点连接到任一网络端口，以配合 dLive Editor 或 iOS 应用使用。请阅读随软件或应用附带的发行说明和帮助文件以获取更多信息。ⓘ dLive 通过 TCP/IP 通信。网络上所有设备（包括 MixRack 和控制台）需配置兼容的 IP 地址。出厂默认值如下：MixRack 192.168.1.70控制台 192.168.1.71子网掩码 255.255.255.0网关 192.168.1.254如需直接有线连接笔记本电脑，请将其 IP 地址设为静态且兼容，例如 192.168.1.10。如需无线连接，请将路由器/接入点 IP 地址设为兼容（如 192.168.1.254），DHCP 范围设为兼容地址段，例如 192.168.1.100 至 192.168.1.200。将任意无线笔记本或移动设备设置为 DHCP / “自动获取 IP 地址”。
