GPIO 是一种通用的I/O接口,用于AHM、Avantis或dLive系统与第三方硬件的控制集成。它提供8个光耦合输入和8个继电器输出,均采用Phoenix连接器,此外还有两个+10V直流输出。
最多可通过Cat电缆将8个GPIO模块连接到AHM、Avantis或dLive系统,连接方式可以是直接连接或通过网络交换机。GPIO功能通过AHMSystem Manager软件、dLive Surface / Director软件或Avantis调音台 / Director软件进行编程,可配置用于多种安装和广播应用,包括EVAC(报警/系统静音)、广播(播出指示灯、推子启动逻辑)和剧院自动化(窗帘、灯光)。
ⓘ GPIO需要dLive固件版本V1.6或更高版本。
布局和连接
直流输入 - 设备可通过随附的交流/直流适配器供电,或在连接到PoE电源时通过Cat5电缆供电。
ⓘ 请仅使用产品附带的电源(ENG Electric 6A-161WP12,A&H零件编号AM10314)。使用其他电源可能引发电气或火灾危险。
- 网络重置 - 将网络设置重置为默认IP地址192.168.1.75,子网掩码255.255.255.0。启动设备时按住凹入式开关即可重置。
- 网络接口 - 符合PoE IEEE 802.3af-2003标准。
- 状态指示灯 – 显示电源、物理连接(Lnk)和网络活动(Act)状态。
- 输入 – 8个光耦合输入,切换至接地。

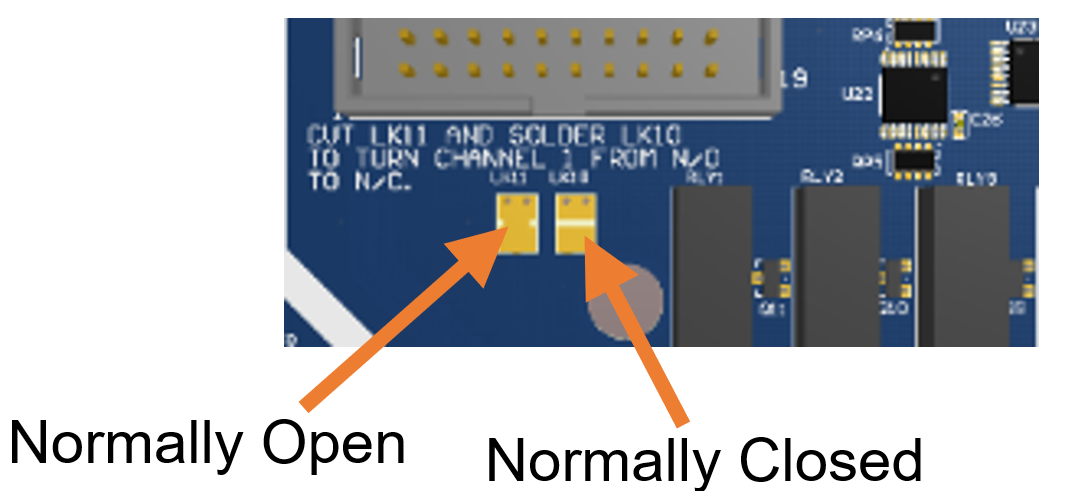

- 输出 – 8个继电器输出和2个10V直流输出。所有继电器输出默认为常开。输出1可配置为常闭,如下所示:
| 切断内部PCB上的焊点LK11。 焊接焊点LK10。 |
安装
GPIO可独立使用,或使用我们的可选机架耳套件FULLU-RK19安装最多两个单元于1U机架空间,该套件可通过您的A&H经销商订购。
需要使用STP Cat5或更高级别的电缆,每个连接的最大电缆长度为100米。
ⓘ GPIO及其网络连接仅限室内使用。
