重要 - 开始前请阅读

安全说明

在开始使用前，请阅读随设备附带的印刷有重要安全说明的说明书。为了您自身以及操作员、技术人员和表演者的安全，请遵循说明书和设备面板上所有指示和警告。

系统操作固件

IP远程控制器的功能由混音系统运行的固件（操作软件）决定。固件会随着新功能的添加和改进而定期更新。

ⓘ 请访问www.allen-heath.com查看最新的混音器或AHM固件版本。AHM需要固件版本V1.52或更高版本才能支持IP4。

软件许可协议

使用本Allen & Heath产品及其内置软件即表示您同意受相关最终用户许可协议（EULA）条款的约束，协议副本可在www.allen-heath.com/legal查阅。安装、复制或使用软件即表示您同意遵守EULA的条款。

更多信息

请访问Allen & Heath官网获取更多信息、知识库和技术支持。有关混音器或AHM处理器设置及混音功能的更多信息，请参阅可在www.allen-heath.com下载的相关指南。

ⓘ 请检查本入门指南的最新版本。

您还可以加入我们的Allen & Heath数字社区，与其他用户分享知识和信息。

一般注意事项

• 本产品必须由专业安装人员或合格工程师安装。
• 防止设备因液体或灰尘污染而损坏。
• 请使用软刷和干燥无绒布清洁设备。请勿使用化学品、研磨剂或溶剂。
• 建议仅由授权的Allen & Heath代理进行维护。您可在Allen & Heath官网查找当地经销商联系方式。Allen & Heath不对未经授权人员的维护、修理或改装所造成的损坏承担责任。

注册您的产品

请在www.allen-heath.com/register在线注册您的产品。

包装内物品

请确认您已收到以下物品：

• IP4 远程控制器
• 二维码卡
• 安全说明书

简介

IP4是Allen & Heath IP系列远程控制器的一部分。它通过标准TCP/IP网络连接与AHM系统接口，因此可以使用标准以太网基础设施与其他控制器、计算机及第三方设备联网。设备通过以太网供电（PoE）。

IP4的控制和功能通过AHM System Manager软件编程，可适用于多种应用，包括：

• 信号源选择，例如背景音乐。
• 场景 / 预设选择，例如调用不同的房间配置。
• 外部/IP控制。
• 音量增减。
• 静音控制。

远程控制器安装

IP4 /美国

该型号适用于标准美国单联电气盒（NEMA WD-6标准），最小深度为25毫米。支持Leviton Decora及兼容面板。请参阅面板和/或墙盒的螺丝规格及安装说明。

IP4 /欧洲

该型号适用于标准英国墙盒（BS 4662）和欧洲墙盒（DIN 49073），最小深度为30毫米，支持Honeywell / MK Elements或兼容面板。请参阅面板和/或墙盒的螺丝规格及安装说明。

前面板

1. 带背光按钮 – 可用功能包括音量增减、静音、信号源选择器、外部及IP控制、场景 / 预设选择、房间控制。

连接与配置

IP4提供一个快速以太网、PoE兼容的网络端口，用于连接混音系统。

ⓘ 最大电缆长度为100米。请使用STP（屏蔽双绞线）CAT5或更高级别的电缆。

系统连接

使用最长100米的CAT5电缆，将IP4和AHM网络端口连接到同一PoE网络交换机。

开机后，IP4按钮LED将在几秒钟内显示为该设备设置的任何分配功能。

ⓘ 如果连接的IP远程控制器的固件版本与混音系统中不同，则主机混音器或处理器将在开机时自动更新IP固件。

ⓘ 两种PoE标准802.3af（源端15.4W）或802.3at（源端25.5W）均适用。请确保总功率足以支持您想连接的所有IP远程控制器（每台IP4设备预留5W）。

设置设备名称和IP地址

当多个IP远程控制器连接到同一网络时，请确保每台设备事先设置唯一的名称和IP地址。或者，您可以启用远程控制器的DHCP功能，前提是网络中存在DHCP服务器且DHCP地址范围与混音系统的IP地址兼容。

出厂默认设置如下：

编辑这些设置有两种方式：

浏览器访问 – 将IP4和PC或Mac电脑连接到同一PoE网络交换机。将电脑设置为兼容的静态IP地址，例如192.168.1.100，子网掩码255.255.255.0。在浏览器地址栏输入IP4默认IP地址192.168.1.76，即可访问其网络设置。对系统中的每台IP4设备重复此操作。

ⓘ 如果在AHM System Manager中关闭了HTTP设置，浏览器访问将被禁用。

系统软件 – 将IP4和AHM网络端口连接到同一PoE网络交换机。使用System Manager软件编辑IP4的网络设置。应用后，对系统中的每台IP4设备重复此操作。

ⓘ 更多信息请参阅可在www.allen-heath.com下载的AHM指南。

重置网络设置

美国	英国/欧洲

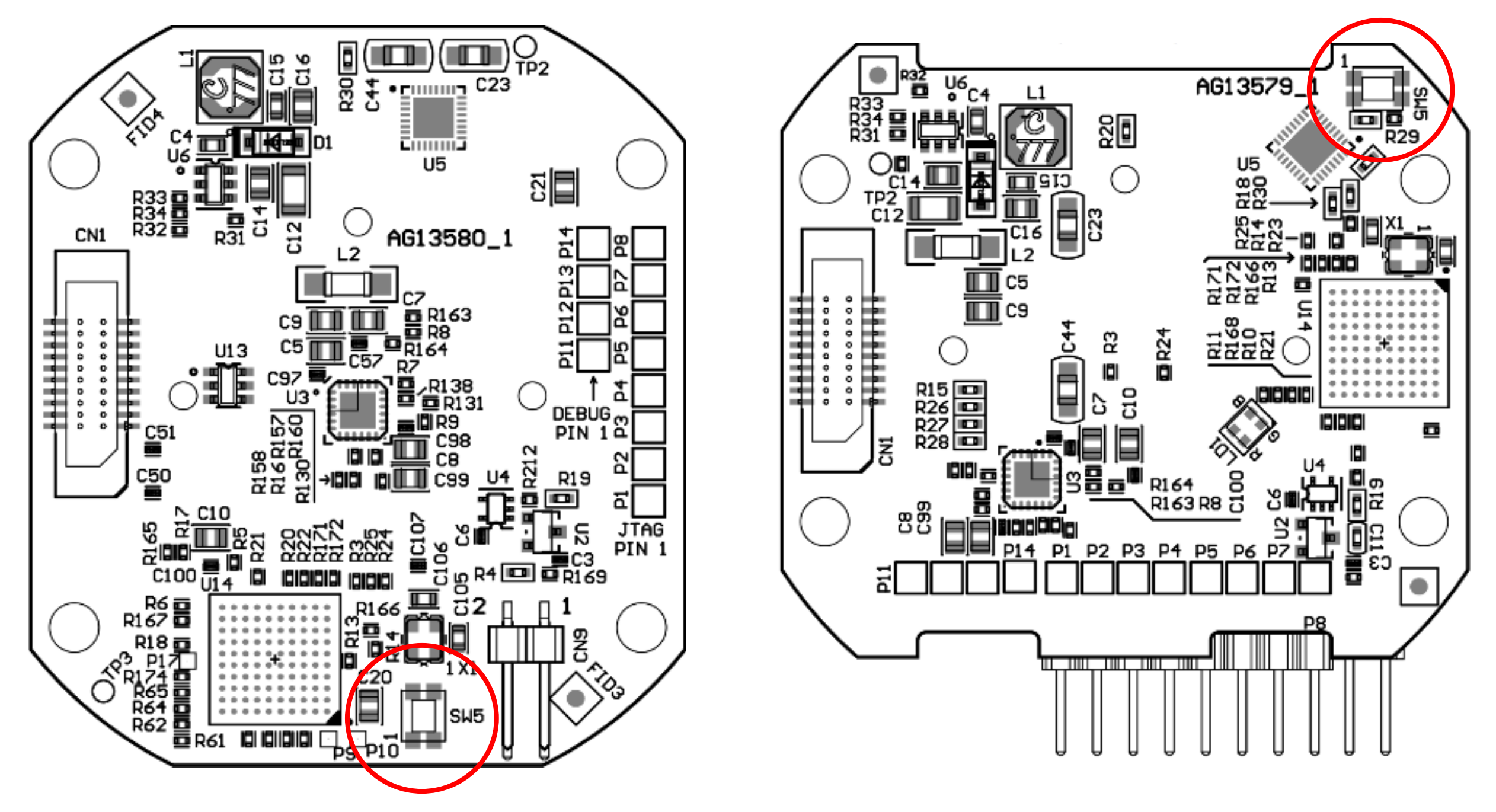

主PCB板上的开关5可将网络设置重置为出厂默认。重置时，在给设备供电的同时按住该开关10秒。

远程控制器编程

使用AHM System Manager软件按需配置控制器。

IP4的功能和分配存储在AHM预设中，不存储在远程控制器本地。

ⓘ 更多信息请参阅可在www.allen-heath.com下载的AHM指南。
