Este documento cobre:

• S3000
• S5000
• S7000

IMPORTANTE - Leia antes de começar

Instruções de segurança

Antes de começar, leia as Instruções Importantes de Segurança impressas na folha fornecida com o equipamento. Para sua própria segurança e a do operador, equipe técnica e artistas, siga todas as instruções e atente para todos os avisos impressos na folha e nos painéis do equipamento.

Firmware de operação do sistema

A função deste produto é determinada pelo firmware (software operacional) que o executa. O firmware é atualizado regularmente à medida que novos recursos são adicionados e melhorias são feitas.

ⓘ Verifique em www.allen-heath.com a versão mais recente do firmware para o produto ou para o sistema host.

Contrato de licença de software

Ao usar este produto Allen & Heath e o software nele contido, você concorda em estar vinculado aos termos do Contrato de Licença de Usuário Final (EULA) relevante, uma cópia do qual pode ser encontrada em www.allen-heath.com/legal. Você concorda em estar vinculado aos termos do EULA ao instalar, copiar ou usar o software.

Informações adicionais

Consulte o site da Allen & Heath para mais informações, base de conhecimento e suporte técnico. Para mais informações sobre configuração e funções de mixagem, consulte os Guias de Referência de Firmware disponíveis para download em www.allen-heath.com.

Você também pode participar da Comunidade Digital Allen & Heath para compartilhar conhecimento e informações com outros usuários.

Precauções gerais

• Proteja o equipamento contra danos causados por líquidos ou contaminação por poeira.
• Se o equipamento foi armazenado em temperaturas abaixo de zero, permita tempo para que alcance a temperatura normal de operação antes do uso no local. A temperatura recomendada de operação é de 0 a 40 graus Celsius.
• Evite usar o equipamento em calor extremo e luz solar direta. Certifique-se de que as aberturas de ventilação e os ventiladores não estejam obstruídos e que haja circulação adequada de ar ao redor do equipamento.
• Limpe o equipamento com uma escova macia e um pano seco e sem fiapos. Não use produtos químicos, abrasivos ou solventes. Não use lubrificante ou limpador de contato nos faders.
• Recomenda-se que a manutenção seja realizada apenas por um agente autorizado da Allen & Heath. Os detalhes de contato do distribuidor local podem ser encontrados no site da Allen & Heath. A Allen & Heath não se responsabiliza por danos causados por manutenção, reparo ou modificação por pessoal não autorizado.

Registre seu produto

Registre seu produto online em www.allen-heath.com/register.

Garantia

Este produto possui garantia limitada do fabricante, cujas condições podem ser encontradas em www.allen-heath.com/legal.

Itens embalados

Verifique se você recebeu o seguinte:

• dLive Surface
• Folha de Segurança
• Cabo de alimentação IEC
• Capa contra poeira

Introdução

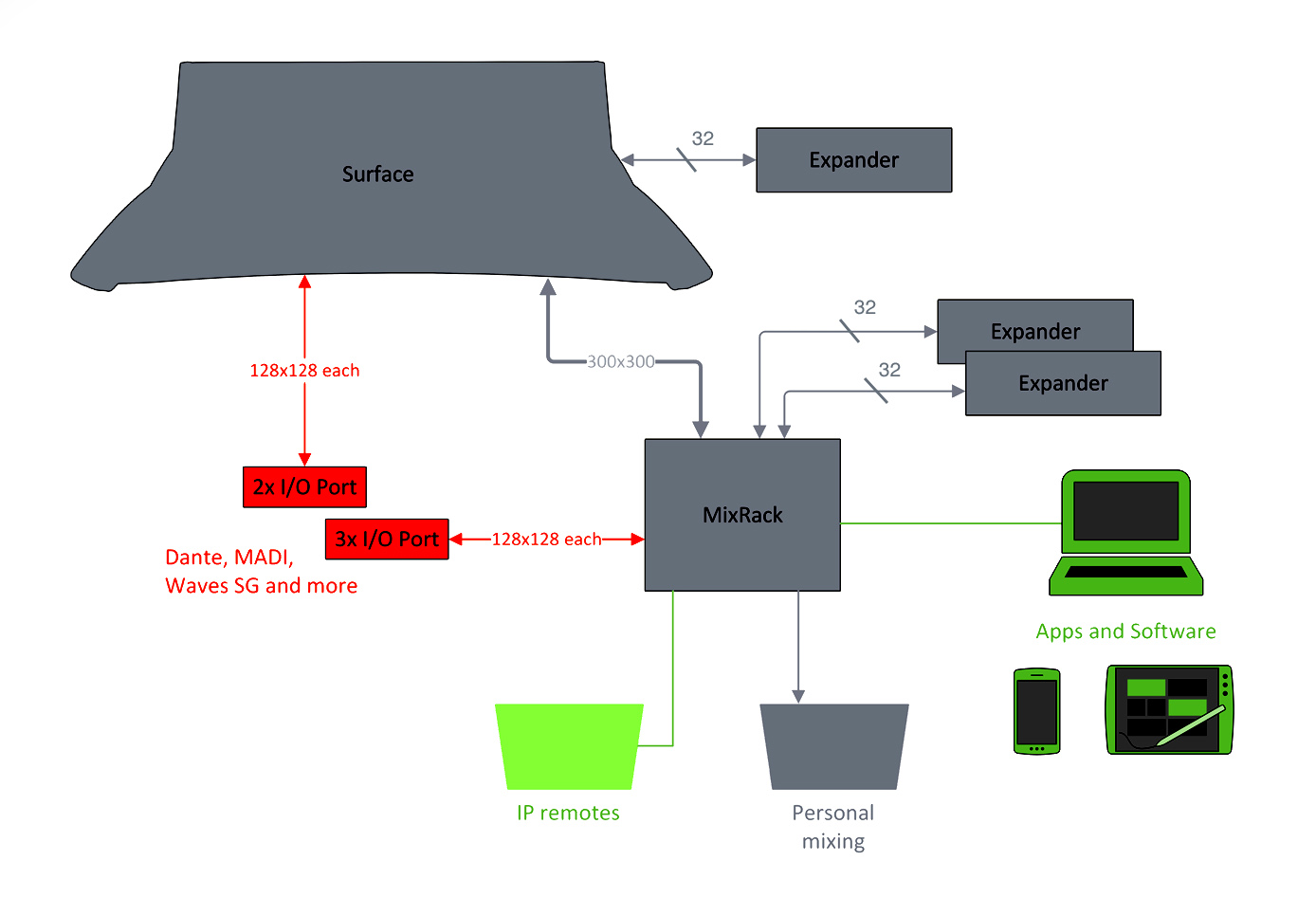

dLive é um sistema de mixagem digital distribuído que oferece uma solução singularmente flexível para qualquer aplicação de som ao vivo. Ele separa o motor de mixagem da superfície de controle, colocando o áudio e o processamento onde são necessários, oferecendo uma série de possibilidades de controle e rede de áudio. Consulte o site da Allen & Heath para saber mais sobre dLive.

O MixRack é o coração de qualquer sistema dLive. Ele abriga o núcleo de processamento XCVI completo com I/O de áudio, portas de controle e rede de áudio. A Surface é efetivamente um controlador de rede para o MixRack, com a adição de I/O de áudio integrado e portas de rede de áudio. O sistema pode ser expandido adicionando até 3 racks modulares DX32, e é compatível com o sistema de mixagem pessoal ME.

dLive Surfaces

Existem 3 tamanhos de dLive S Class Surface disponíveis. Todos apresentam o mesmo I/O e diferem apenas no número de faders e telas sensíveis ao toque.

dLive Surface características em resumo:

• Layout totalmente atribuível
• Harmony UI – tela integrada e controles ‘envolventes’
• Tela sensível ao toque capacitiva única ou dupla de 12”
• Controle por gestos – pinçar, deslizar, arrastar e soltar
• Áreas de widget configuráveis para Cenas, medidores, FX e mais
• 3 páginas de rotativos atribuíveis por tela
• 26 SoftKeys atribuíveis
• Faixas de fader para wedge do engenheiro e monitor IEM
• Medição multiponto abrangente
• Visibilidade à luz do dia
• Gravação e reprodução estéreo USB
• Fonte de alimentação dupla redundante, hot swappable

Painel Traseiro

1. Entradas Mic/Linha – 8 pré-amplificadores recuperáveis para sinais balanceados ou não balanceados de microfone e nível de linha. Ganho, Pad e 48V são controlados digitalmente dentro do pré-amplificador.

   O indicador PP acende quando a tensão da alimentação phantom é detectada na tomada, seja de fonte interna ou externa.

   Qualquer tomada pode ser roteada para qualquer Canal de Entrada usando a tela I/O ou Processamento / Preamp.

2. Entradas digitais – 2 entradas estéreo AES3 (taxa de amostragem de 32kHz a 96kHz). A Conversão de Taxa de Amostragem pode ser desativada.

   Qualquer tomada pode ser roteada para qualquer Canal de Entrada usando a tela I/O ou Processamento / Preamp.

3. Saídas de linha – 8 saídas de nível de linha balanceadas XLR. Nível nominal +4dBu. As saídas são protegidas por relé para evitar estalos ao ligar ou desligar.

   Os sinais podem ser roteados para qualquer tomada de saída usando a tela I/O.

4. Saídas digitais – 3 saídas estéreo AES3 (48kHz ou 96kHz comutáveis).

   Os sinais podem ser roteados para qualquer tomada de saída usando a tela I/O.

5. I/O Ports – 2 portas de interface de áudio com 128x128 canais cada, atribuídas independentemente. Instale um dos cartões de opção disponíveis para expansão do sistema, divisão digital de microfone, gravação ou rede de áudio distribuída. Consulte www.allen-heath.com para uma lista dos cartões de opção disponíveis.

   ⓘ  Cartões de opção iLive / GLD (M-Dante, M-Waves, M-ES-V2, M-ACE, M-MADI) podem ser usados com dLive quando equipados com o adaptador ‘letter-box’ M-DL-ADAPT. Isso fornece uma interface 64x64 a 48kHz com Conversão de Taxa de Amostragem integrada.

   Use a tela I/O para rotear sinais de ou para as portas I/O.

6. Indicadores de status – Indicadores de energia LIGADA para as 2 fontes de alimentação. O indicador Ready acende quando as tomadas de saída estão prontas para transmitir áudio após a energização. O indicador Audio Sync Locked indica uma fonte de clock válida.
7. Trava Kensington - Um slot para instalação de dispositivos padrão de segurança anti-roubo Kensington.

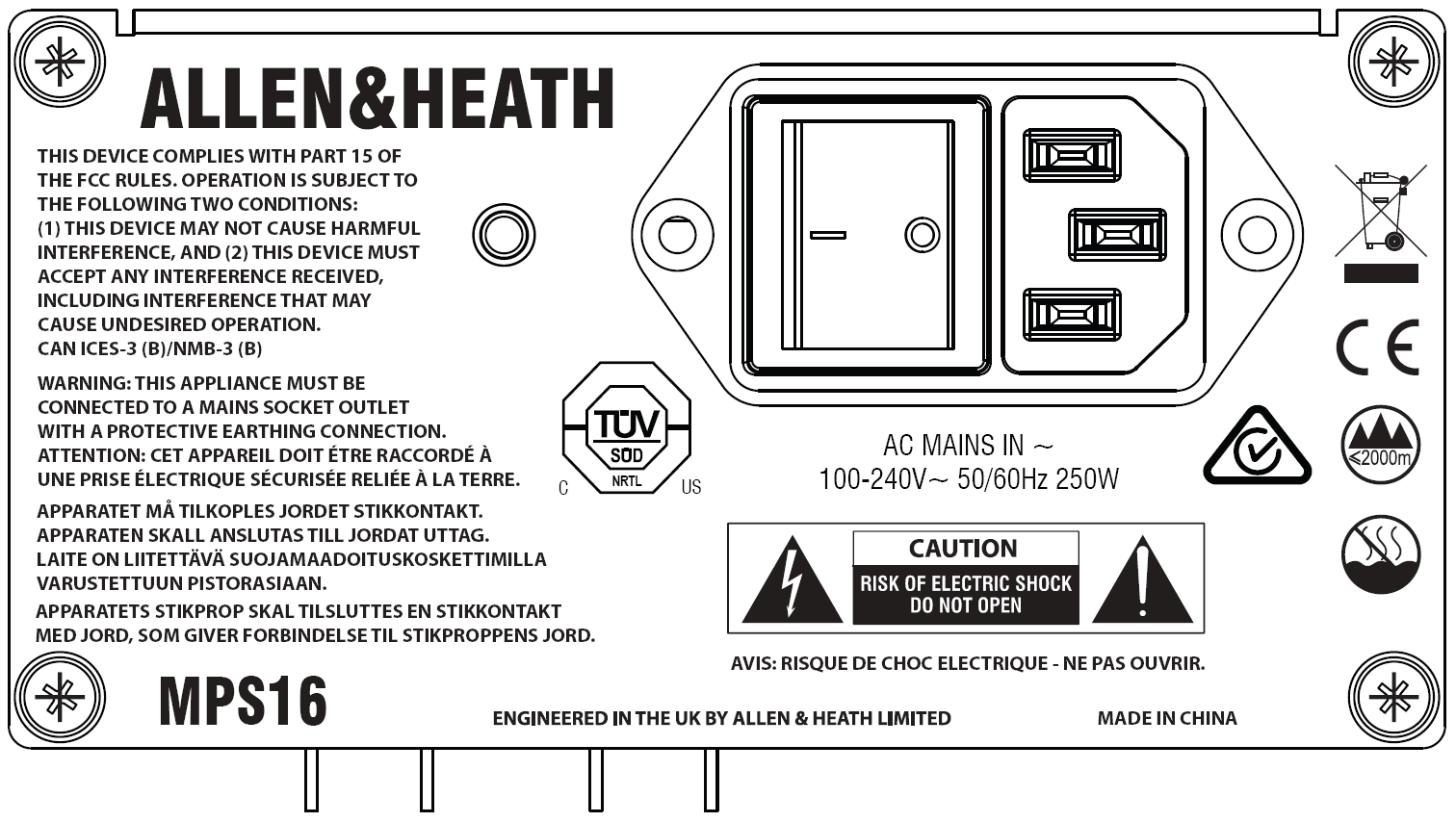

8. Fonte de alimentação – Fonte de alimentação hot swappable com tomada IEC para energia e interruptor liga/desliga. Para remover ou substituir, afrouxe os 4 parafusos e deslize a fonte para fora do slot.



   ⓘ  As superfícies dLive são enviadas com uma fonte de alimentação instalada. Uma segunda fonte pode ser instalada para redundância (número de peça MPS-16). Afrouxe os 4 parafusos de polegar cativos que seguram o painel em branco*, deslize a fonte para o slot e aperte os 4 parafusos de polegar cativos indicados acima. A Surface alternará automaticamente entre as fontes sem interrupção do áudio caso uma falhe. Em unidades dLive mais antigas, remova os 4 parafusos que seguram o painel em branco usando uma chave star Torx T8.

   ⓘ Atente para os avisos de segurança impressos no painel.

   Um grampo de cabo plástico tipo P-clip é fornecido para fixar o cabo de energia. Encaixe o cabo ou prenda-o no lugar usando uma chave star Torx T20 para recolocar o grampo ao redor do cabo.



9. Rede – 2 portas RJ45 Gigabit Ethernet. Conecte um laptop ou roteador sem fio para usar com dLive Editor ou aplicativos iOS. Todos os dispositivos na rede devem ter endereços IP compatíveis.
10. gigaACE link – Link do MixRack para a Surface via Gigabit Ethernet (compatível com IEEE 802.3 Layer 2). Um único cabo Cat5e (ou superior) transporta áudio bidirecional a 96kHz e controle. Use dois cabos para redundância – o sistema troca de cabo automaticamente em caso de falhas, sem qualquer interrupção de áudio.

11. DX links – Porta EtherCon dupla redundante para conexão de um expansor DX via Fast Ethernet (compatível com IEEE 802.3 Layer 2). Um único cabo Cat5e (ou superior) transporta 32x32 canais de áudio a 96kHz e controle. Use dois cabos para redundância.

    Use a tela I/O para rotear sinais de ou para os expansores DX.

12. Word Clock I/O - Conectores BNC para sincronização a partir de um clock de áudio externo ou fornecimento de clock para outros dispositivos.
13. USB – Porta USB A para transferência de arquivos, arquivamento e atualização de firmware usando unidades USB padrão.

14. Saída de Tela – Porta VGA para conexão de monitor externo. O monitor externo pode espelhar qualquer uma das visualizações da tela sensível ao toque. Use a tela Surface / Screen para configurar.

    ⓘ Telas sensíveis ao toque externas não são suportadas.

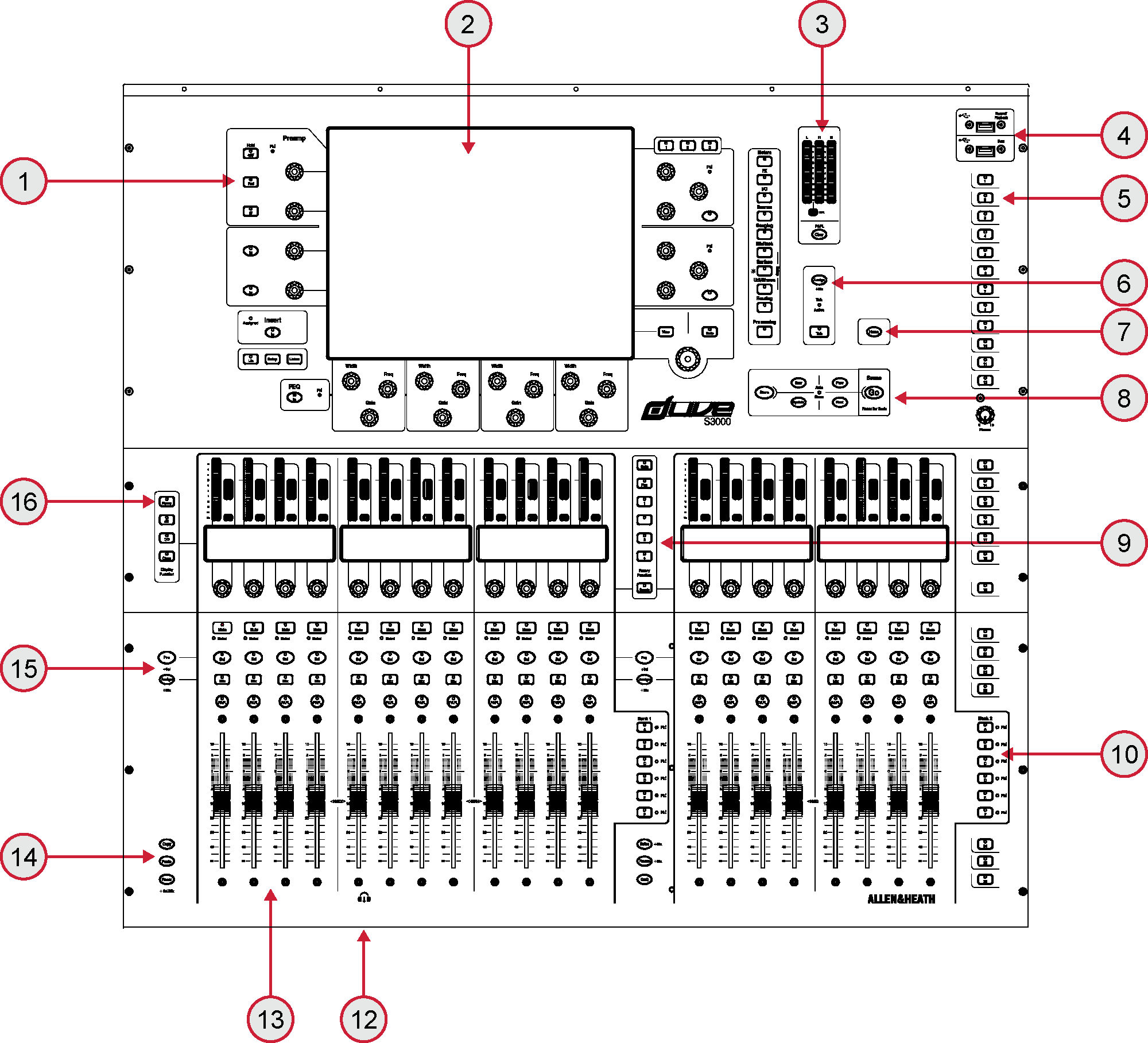

Painel Frontal

1. Processamento de Canal – Pressione a tecla Sel de uma faixa de fader para acessar o processamento do canal de entrada ou mixagem atribuído a ela. Leia o parágrafo sobre Harmony UI abaixo para mais informações.
2. Tela sensível ao toque – Tela capacitiva única ou dupla de 12” com controle por gestos e visibilidade à luz do dia. Leia o parágrafo sobre Harmony UI abaixo para mais informações.
3. Medidores Main / PAFL – Medidores LCR com indicador PAFL ativo. Pressione PAFL Clear para cancelar qualquer PAFL ativo.
4. Portas USB – A porta superior é dedicada à gravação e reprodução de arquivos WAV estéreo. A porta inferior é para transferência de dados de arquivos Show, bibliotecas, logs de eventos e atualizações de firmware.
5. SoftKeys – 26 teclas atribuíveis pelo usuário. Atribua funções usando a tela Surface / Control / SoftKeys.
6. Talkback – Tecla latching ou momentânea para falar e indicador Talk Active. Mantenha pressionado Assign e pressione qualquer tecla mestre Mix para atribuir.

7. Home – Pressione para restaurar um estado familiar da Surface. O Home restaura as camadas ativas padrão, modos de tela, Mix ativo, modo rotary da faixa e visualização do LCD do canal.

   ⓘ O Home não afeta o processamento do canal, layout da faixa, iluminação ou qualquer outra configuração armazenada em Cenas.

8. Scene navegação – Pressione Go para recuperar a Próxima cena conforme indicado no canto superior direito da tela do sistema. Esta Scene é destacada em verde no menu de Cenas e no widget de Cenas. Use as teclas Prev e Next para selecionar a Próxima cena antes de recuperar.

   Mantenha pressionado Reset e pressione Go para desfazer uma recuperação acidental e restaurar as configurações anteriores.

   Store - Salva as configurações atuais na Cena Atual conforme indicado no canto superior esquerdo da tela do sistema. Esta Scene é destacada em amarelo no menu de Cenas e no widget de Cenas.

   ⓘ Auto Store armazena automaticamente a Scene atual (última recuperada) sempre que outra Scene é recuperada. O LED acende para indicar que esta opção está ativa.

   New - Salva as configurações atuais em uma nova Scene vazia. A próxima posição disponível de memória de cena será preenchida com as configurações atuais.

   Update - Atualiza um ou mais parâmetros ou canais em uma Scene específica (ou intervalo de Cenas) para as configurações / valores atuais.

9. Modo rotary da faixa – Selecione a função dos codificadores rotativos da faixa de fader. Os rotativos da faixa podem controlar Ganho do pré-amplificador, Pan, Envios para o Mix ativo e 4 funções atribuíveis. Atribua estas usando a tela Surface / Control / Preferences. A cor do LED rotary corresponde à função ativa, por exemplo, vermelho para Ganho, amarelo para Pad; acompanha a cor do Mix ativo quando em modo Envios.

   A função Sends coloca o controle dos níveis de envio para o Mix ativo nos rotativos da faixa, enquanto os faders controlam os níveis do canal para a mixagem principal, ou seja, inibe temporariamente os ‘envios nos faders’.

10. Camadas – Navegue por 6 camadas de faixas de fader por cada banco. Os indicadores de pico vermelhos acendem quando qualquer canal na camada associada está a menos de 3dB de clipping, para que você possa monitorar a atividade do sinal nas camadas.

    Os bancos podem ser vinculados usando a tela Surface / Control / Preferences – as teclas de Camada afetarão todos os bancos vinculados. Por exemplo, você pode querer que todas as faixas de entrada em 2 bancos permaneçam ‘sincronizadas’ ao mudar de camada.

11. Safes – Mantenha pressionado e pressione uma tecla Mix de faixa para proteger o canal de recuperação de Scene. Para proteger apenas uma seleção de parâmetros, use a tela Scenes / Scene Safes.

    Freeze in Layers – Mantenha pressionado e pressione uma tecla Mix de faixa para bloquear um canal em todas as camadas.

    GEQ on Faders – Apresenta o GEQ para uma mixagem selecionada nos faders. Pressione para alternar entre frequências altas e baixas (S3000, S5000) e sair. Os valores de frequência são mostrados nos displays LCD da faixa e os medidores da faixa mostram a atividade RTA de cada banda de frequência e indicação de pico da banda. Isso é útil para equalizar monitores ou identificar frequências problemáticas.

    O fader mestre da mixagem é apresentado na faixa da direita enquanto estiver neste modo.

12. Phones - Tomadas padrão de 1/4” e 1/8” localizadas sob o apoio de braço. O S5000 e S7000 possuem 2 conjuntos de saídas para fones de ouvido.

13. Faixas de Fader – Fornecem controle de canais de entrada, retornos FX, mestres de mixagem, DCAs, monitor wedge / IEM do engenheiro, ou MIDI. Leia o parágrafo Faixa de Fader abaixo para mais informações.

    O layout da faixa é atribuível pelo usuário e armazenado em Cenas. Use a tela Surface / Control / Strip Assign para editar o layout da faixa.

14. Copiar – Mantenha pressionado e pressione:

    Uma tecla Sel de faixa para copiar o processamento do canal.

    Uma tecla Mix de faixa para copiar as atribuições de mixagem e níveis de envio.

    Qualquer área destacada da tela sensível ao toque para copiar as configurações de um bloco de processamento específico.

    Colar - Mantenha pressionado e pressione uma tecla Sel, Mix ou área destacada da tela para colar as configurações copiadas.

    Resetar - Mantenha pressionado e pressione uma tecla Sel, Mix ou área destacada da tela para resetar os parâmetros relacionados para o padrão de fábrica.

    Mantenha pressionado Reset e mova um fader para cima ou para baixo para rapidamente defini-lo para 0dB ou desligado.

15. Atribuir – Mantenha pressionado e pressione uma tecla Mix de faixa para alternar sua atribuição ao Mix ativo ligado ou desligado.

    Pre/Post – Mantenha pressionado e pressione uma tecla Sel de faixa para alternar os envios para o Mix ativo pré ou pós fader.

    Alterne todos os canais ligados/desligados ou pre/post pressionando uma tecla mestre Mix ou Sel.

    Atribuições e configurações pre/post para o canal ou Mix selecionado também estão disponíveis na tela Routing.

16. Modo de exibição do LCD – Selecione as informações mostradas nos displays LCD da faixa. Leia o parágrafo Faixa de Fader abaixo para mais informações.

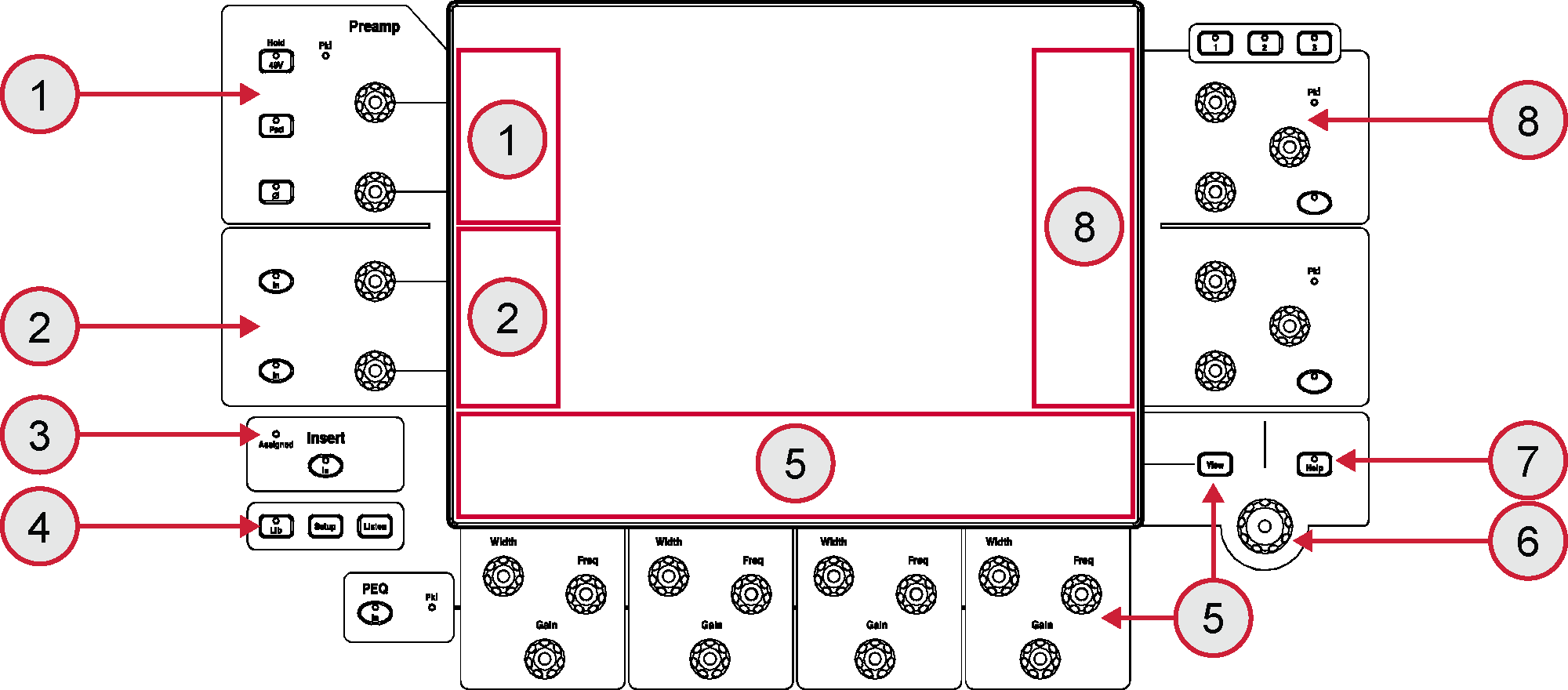

Harmony UI – tela de processamento

A tela esquerda no S5000 e S7000 é dedicada ao processamento de canal. O S3000 incorpora esta tela na tela do sistema.

dLive integra a tela sensível ao toque com um conjunto de controles ‘envolventes’ codificados por cores para operação intuitiva e rápida. Áreas dedicadas da tela exibem valores e status dos controles correspondentes; algumas são configuráveis ou atribuíveis pelo usuário (áreas de widget). Tocar em qualquer uma dessas áreas abrirá a aba associada na área principal da tela.

1. Preamp – Indicador de pico e controles dedicados do pré-amplificador para Ganho analógico, Trim digital, 48V, Pad e polaridade.
2. Filtros – Frequência e interruptor HPF e LPF.
3. Insert – Interruptor Insert In e indicador de atribuição. O indicador acende quando qualquer ponto de Insert do canal está atribuído.

4. Lib – Pressione para acessar a Biblioteca de predefinições para o canal ou bloco de processamento em foco. Um menu popup permite Recuperar, Armazenar, Sobrescrever ou Excluir bibliotecas. Pressione Lib novamente para sair.

   Setup – Mantenha pressionado e toque em qualquer área destacada das telas para configurá-la. Por exemplo, toque em uma área de widget para configurar funções, visualizações ou controles. Toque na área principal da tela para acessar opções além das exibidas.

   Listen – Mantenha pressionado e toque em qualquer área destacada da tela para ouvir esse ponto no caminho do sinal do canal selecionado. O sinal substitui temporariamente o barramento PAFL e os medidores associados.

5. PEQ – Interruptor ligado, indicador de pico e controles de Largura, Frequência, Ganho para as 4 bandas do EQ paramétrico.

   Uma área dedicada da tela exibe os parâmetros do PEQ e/ou a curva de resposta, individualmente para as 4 bandas ou em faixa completa. Mantenha pressionado Setup e toque nessa área para configurar. Pressione View para alternar entre as visualizações configuradas.

6. Touch & Turn – Toque em um parâmetro ou configuração na área principal da tela e ajuste seu valor com o controle rotativo.
7. Help – Pressione para exibir uma breve ajuda contextual para a tela ativa.

8. Soft Rotaries – 2 blocos de 3 rotativos atribuíveis em 3 camadas, por tela. Cada bloco tem seu próprio interruptor In e indicador de pico.

   Uma área dedicada da tela exibe os parâmetros para os controles atribuídos e indicadores em miniatura quando disponíveis. Mantenha pressionado Setup e toque nessa área para configurar. Pressione as teclas acima dos rotativos ou deslize dentro da área do widget para alternar entre as 3 camadas.

   ⓘ Note que os Soft Rotaries podem ser configurados para seguir a seleção do canal, Mix ativo ou para serem bloqueados em um canal específico.

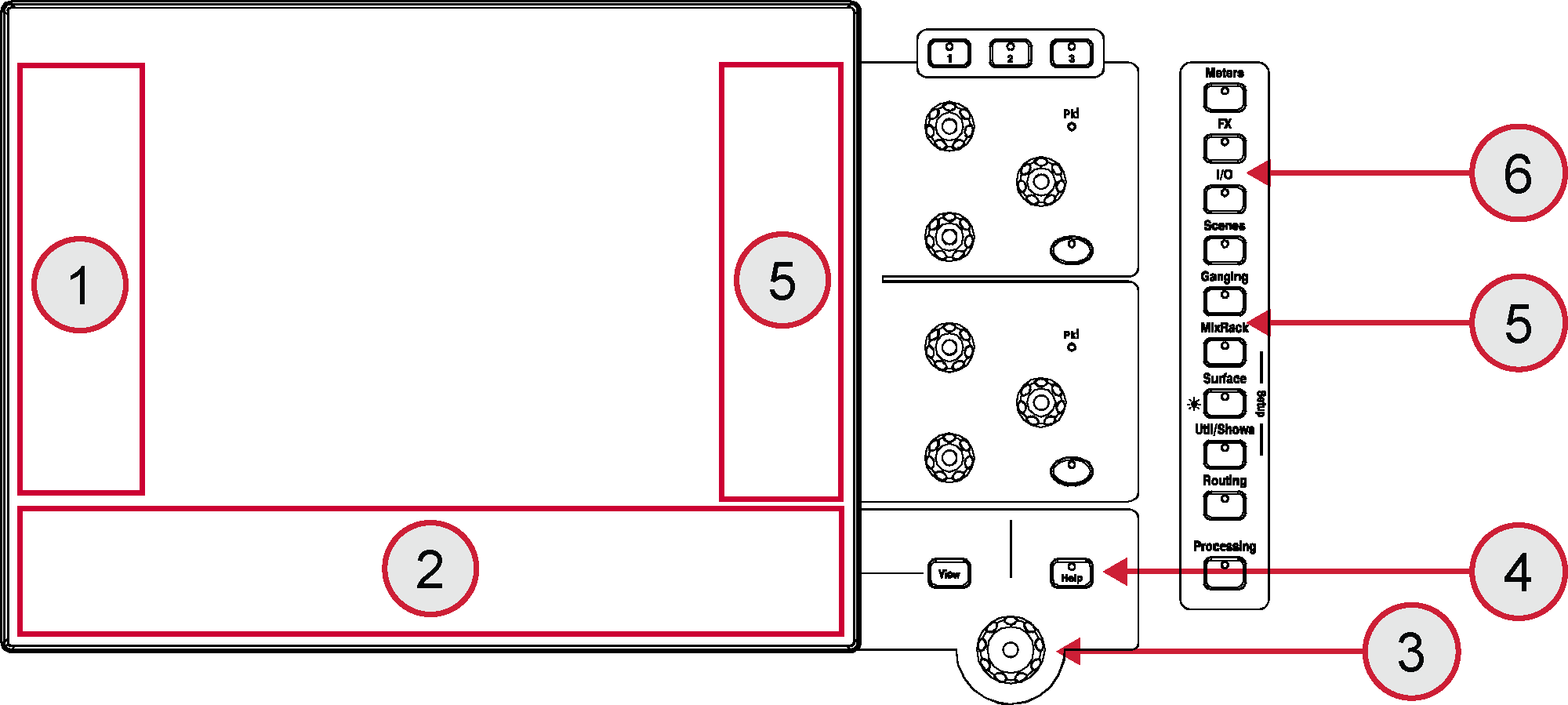

Harmony UI – tela do sistema

A tela do sistema (tela direita no S5000 e S7000) exibe status, configuração do sistema, menus de gerenciamento de memória e mais.

1. Área de widget esquerda – Pode ser configurada para diferentes funções, por exemplo, como uma lista rolável de Cenas. Mantenha pressionado Setup e toque nessa área para configurar.

   No S3000, esta área é dedicada ao processamento de canal.

2. Área de widget inferior – Pode ser configurada para diferentes funções, por exemplo, como uma ponte de medidores rolável. Mantenha pressionado Setup e toque nessa área para configurar. Pressione View para alternar entre as visualizações configuradas.
3. Controle rotativo – Ajusta o valor do parâmetro destacado em amarelo na área principal da tela.
4. Help – Pressione para exibir uma breve ajuda contextual para a tela ativa.

5. Soft Rotaries – 2 blocos de 3 rotativos atribuíveis em 3 camadas, por tela. Cada bloco tem seu próprio interruptor In e indicador de pico.

   Uma área dedicada da tela exibe os parâmetros para os controles atribuídos e indicadores em miniatura quando disponíveis. Mantenha pressionado Setup e toque nessa área para configurar. Pressione as teclas acima dos rotativos ou deslize dentro da área do widget para alternar entre as 3 camadas.

   ⓘ Note que os Soft Rotaries podem ser configurados para seguir a seleção do canal, Mix ativo ou para serem bloqueados em um canal específico.

6. Modos de tela – Pressione para selecionar os menus para a área principal da tela.

   Medidores – Acesso a medidores de entrada, FX, medidores de mixagem, RTA, espectrograma e 4 visualizações personalizáveis de medidores.

   FX – Visualize, carregue e configure as 16 unidades RackFX. A visualização do Painel Traseiro permite rotear cada unidade como inserção ou envio/retorno.

   I/O – Roteie entradas e saídas do sistema tocando nos pontos de cruzamento.

   Cenas – Acesso ao Gerenciador de Cenas, Listas de Cues e Safes de Scene.

   Agrupamento – Crie até 16 grupos para vincular parâmetros selecionados em múltiplos canais.

   MixRack Setup – Acesso à configuração de barramentos do mixer, configuração estéreo de entrada, configurações de rede, perfis de usuário, atribuições de Talkback, gerador de sinal, sincronização de áudio e opções das portas I/O.

   Configuração da Surface – Atribuições de layout da faixa de fader, SoftKeys e funções rotativas personalizadas. Controle da iluminação da Surface e reprodução / gravação de áudio USB. Acesso às opções PAFL e configurações de rede.

   ⓘ Pressione e segure a tecla Configuração da Surface para acessar rapidamente as configurações do Dimmer. Enquanto segura a tecla Configuração da Surface, use o Controle Rotativo para alterar o brilho da tela sensível ao toque.

   Util/Shows – Acesso ao Gerenciador de Shows, Gerenciador de Bibliotecas, diagnóstico do sistema, calibração de tela e fader, atualização de firmware e MIDI MMC.

   Roteamento – Acesso ao roteamento e atribuições para o canal selecionado.

   Processamento (S3000) – Tela de processamento do canal selecionado.

   Quando nenhum modo de tela está selecionado, um painel Status do Sistema é exibido. Toque em Power Down nesta tela para desligar a Surface com segurança antes de desligar.

Faixa de fader

Medidor

Medidor de sinal de 22 segmentos e medidor de redução de ganho de 6 segmentos. O medidor exibe atividade do sinal de áudio para o canal.

O indicador de pico vermelho acende para avisar que o sinal está a menos de 3dB do clipping. É uma detecção multiponto, o que significa que detecta atividade de pico em vários pontos do caminho do sinal. Se acender antes do resto do medidor, verifique a atividade do sinal na tela de processamento.

ⓘ Para definir o ponto global de origem do medidor para canais de entrada e mestres de mixagem, mantenha pressionado Setup e toque na área principal da tela nas telas Meters / Inputs ou Meters / Mix.

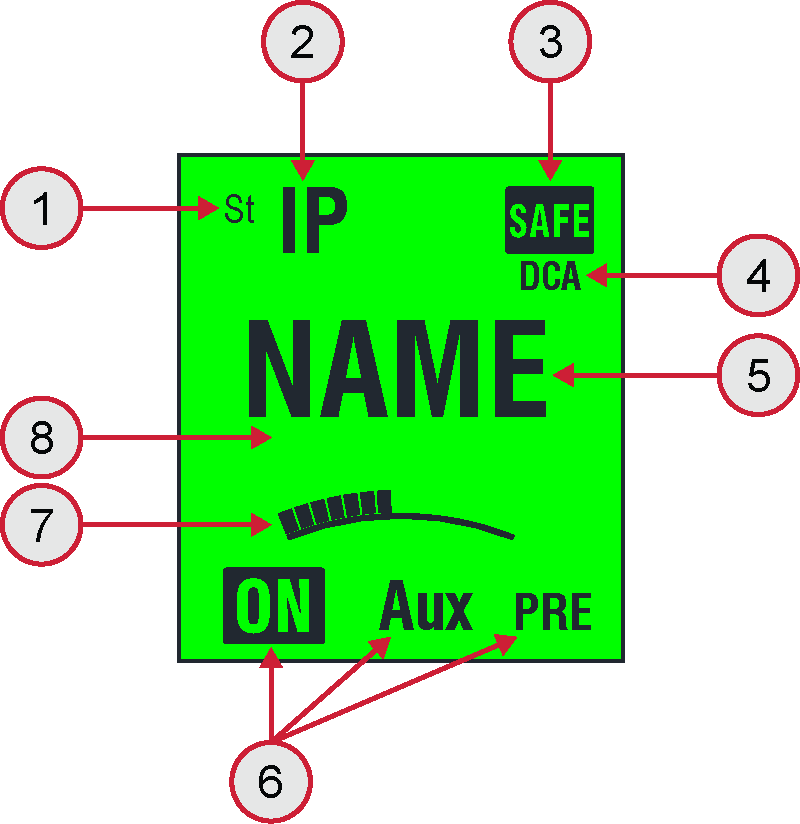

Display LCD

Exibe informações sobre o canal, incluindo nome e cor.

1. Estéreo
2. Tipo de faixa
3. Canal foi tornado Safe contra recuperação de Scene
4. Canal está atribuído a um ou mais grupos DCA

5. Use as teclas LCD Display Mode para exibir o Nome do canal definido pelo usuário, a posição do fader em dB, o número do canal DSP ou o identificador da tomada I/O da fonte / destino roteado.

   I/O as tomadas são exibidas da seguinte forma:

   R-nn = MixRack

   S-nn = Surface

   DXn-nn = número da porta e número da tomada do expansor DX

   USB = reprodução/gravação USB

   Pn-nn = número da porta e número do canal I/O

   FX-n = número da unidade RackExtra FX

   SigGen = Gerador de Sinal Interno

6. Atribuição ao Mix ativo, tipo de mix e configuração pre/post
7. Rotativo da faixa – Sua função é selecionada usando as teclas de modo rotativo da faixa conforme descrito anteriormente neste capítulo. Os rotativos podem controlar Ganho do pré-amplificador, Pan, Envios para o Mix ativo e 4 funções atribuíveis. A cor do LED rotary corresponde à função ativa, por exemplo, vermelho para Ganho, amarelo para Pad; acompanha a cor do Mix ativo quando em modo Envios. O valor é exibido no display LCD.
8. Cor de backlight definida pelo usuário

Interruptores

Mute – Desliga o sinal do canal. Afeta a mixagem principal, envios pré-fader e pós-fader. O LED Muted acende quando o canal está silenciado por um grupo DCA ou Mute.

Sel – Seleciona o canal para uso com as telas de Processamento e Roteamento. Os controles da faixa tornam-se ativos para controlar o processamento do canal.

ⓘ O canal atualmente selecionado é exibido no canto superior esquerdo da tela de Processamento.

Mix – Coloca os níveis de envio e atribuições do canal associado ou mestres nas faixas de fader (ou rotativos da faixa quando os rotativos estão em modo Envios). Veja o próximo parágrafo para exemplos de uso.

ⓘ O Mix atualmente ativo é exibido no canto superior direito da tela de Processamento. Pressione uma tecla Mix ativa para retornar à mixagem principal.

PAFL – Envia o sinal do canal para PAFL (pre-fade listen) ou AFL (after-fade listen) para os fones de ouvido e sistema de monitoramento. As preferências para o sistema PAFL são configuradas usando a tela Surface / Audio / PAFL.

Trabalhando com o Mix

Pressione a tecla Mix da faixa mestre da Mixagem Principal.

Este é o modo normal de mixagem. As faixas de entrada apresentam os faders dos canais. As faixas mestre apresentam os faders da mixagem principal.

Mantenha pressionada a tecla Assign e pressione as teclas Mix dos canais para atribuí-los ou desatribuí-los da mixagem principal. O status ON atual é exibido na parte inferior dos LCDs das faixas.

Pressione a tecla Mix da faixa mestre de Mixagem.

Use isto para trabalhar com envios Aux e FX. As faixas de entrada apresentam todos os níveis de envio para o Mix ativo. As faixas mestre apresentam os faders da mixagem principal.

Mantenha pressionada a tecla Assign e pressione as teclas Mix dos canais para atribuí-los ou desatribuí-los do Mix ativo.

Mantenha pressionada a tecla Pre/Post e pressione as teclas Sel dos canais para alternar cada fonte pré ou pós fader. O status PRE atual é exibido na parte inferior dos LCDs das faixas de canal.

Você pode rapidamente definir todas as atribuições ligadas ou desligadas, ou todas as fontes pré ou pós fader pressionando a tecla Mix ou Sel da faixa mestre.

Pressione a tecla Mix da faixa de Canal de Entrada.

Use isto para trabalhar com envios Aux e FX. As faixas de entrada permanecem como Faders de Canal. As faixas mestre apresentam todos os envios do canal de entrada.

Mantenha pressionada a tecla Assign e pressione as teclas Mix mestre para atribuir ou desatribuir o canal de cada mix.

Mantenha pressionada a tecla Pre/Post e pressione as teclas Sel mestre para alternar o canal pré ou pós fader para cada mix. O status PRE atual é exibido nos LCDs das faixas mestre.

Pressione a tecla Mix da faixa mestre de Grupo.

Use isto para atribuir canais aos grupos de Áudio e DCA. Os faders de Entrada e Mestre não são afetados.

Mantenha pressionada a tecla Assign e pressione as teclas Mix dos canais para atribuí-los ou desatribuí-los dos grupos.

Conectar e ligar

MixRack conexão

Conecte um cabo CAT5e (ou de especificação superior) de qualidade para turnê, com até 100m de comprimento, entre as portas gigaACE do dLive Surface e MixRack. Use dois cabos para redundância, se necessário.

ⓘ Consulte www.allen-heath.com para requisitos de cabos, recomendações e uma lista de cabos CAT5 disponíveis para pedido.

Ligue o MixRack primeiro, depois a Surface. Os indicadores Lnk/Err do gigaACE piscam em ritmo constante quando o link é estabelecido. O indicador vermelho de erro acende se um erro de comunicação for detectado. Verifique se os cabos estão corretamente conectados e não estão com defeito.

Leva cerca de 30 segundos para que a Surface assuma o controle e a tela sensível ao toque responda.

Recuperar um Show Modelo

dLive possui uma arquitetura de áudio totalmente configurável, layout de controle e roteamento de tomadas. Fornecemos um conjunto de Shows Modelo para oferecer uma escolha de formatos clássicos de console para carregar como um ponto de partida rápido. Estes apresentam a arquitetura familiar e layout lógico de consoles analógicos bem equipados.

Para carregar um Show Modelo, vá para a tela Utility / Show Manager, selecione um dos Shows Modelo disponíveis, toque em Recall e confirme.

ⓘ Recuperar um Show sobrescreve todas as configurações do sistema, incluindo configuração dos barramentos, layout de controle, parâmetros atuais, todas as Cenas e predefinições da Biblioteca. Se quiser salvar as configurações atuais, primeiro Armazene como um Show do Usuário.

ⓘ Para mais informações, consulte o Guia de Referência de Firmware dLive disponível para download em www.allen-heath.com.

Conexão do expansor

Conecte um cabo CAT5e (ou de especificação superior) de qualidade para turnê, com até 100m de comprimento, entre o Expansor DX e a porta DX da Surface. Use dois cabos para redundância, se necessário.

ⓘ Consulte www.allen-heath.com para requisitos de cabos, recomendações e uma lista de cabos CAT5 disponíveis para pedido.

Ligue o Expansor DX. Os indicadores Lnk/Err da porta DX piscam em ritmo constante quando o link é estabelecido. O indicador vermelho de erro acende se um erro de comunicação for detectado. Verifique se os cabos estão corretamente conectados e não estão com defeito.

Conectar um laptop ou roteador sem fio

Conecte um laptop, roteador ou ponto de acesso a qualquer uma das portas de Rede para usar com os aplicativos dLive Editor ou iOS. Leia as Notas de Versão e os Arquivos de Ajuda que acompanham o software ou aplicativos para mais informações.

ⓘ dLive comunica-se via TCP/IP. Todos os dispositivos na rede, incluindo o MixRack e a Surface, devem ter endereços IP compatíveis. Os padrões de fábrica são:

Para conexões diretas com laptop com fio, configure seu laptop para um endereço IP estático e compatível, por exemplo 192.168.1.10.

Para conexões sem fio, configure seu roteador / ponto de acesso para um endereço IP compatível, por exemplo 192.168.1.254, e seu intervalo DHCP para um intervalo compatível de endereços, por exemplo 192.168.1.100 a 192.168.1.200. Configure qualquer laptop ou dispositivo móvel sem fio para DHCP / ‘obter um endereço IP automaticamente’.
